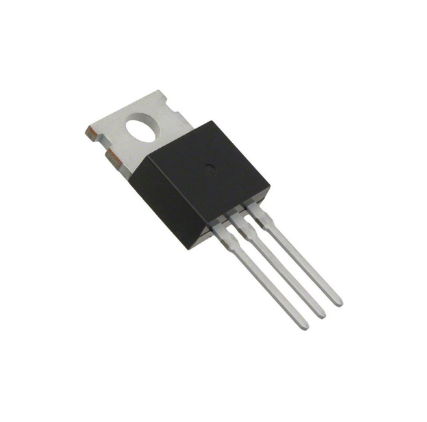

Verständnis des TIP42C -Power -Transistor

Der TIP42C ist ein robuster PNP -Leistungstransistor, der für seine zuverlässige Leistung bei der Leistungsverstärkung und des Schaltanwendungen bekannt ist.In einem TO-220-Paket eingeschlossen, enthält es fortschrittliche Base Island-Technologie, die die Effizienz und die Wärmeabteilung optimieren.Dieses Design macht den TIP42C zu einer idealen Wahl für Hochleistungsschaltungen, insbesondere in Audioverstärkern und Stromverwaltungssystemen.Mit seiner Fähigkeit, bis zu -100 V und -6a zu handhaben, ist der TIP42C unter den anspruchsvollen Bedingungen einen stabilen, dauerhaften Betrieb, was es zu einer bevorzugten Option für Verbraucher- und Industrieanwendungen macht.

Katalog

TIP42C -Übersicht

Der TIP42C verkörpert einen PNP-Leistungstransistor, der in einem Plastikpaket zu 220 untergebracht ist.Diese Serie enthält vier Variationen: TIP42Anwesend TIP42A Anwesend TIP42Bund TIP42C.Der TIP42C stammt aus der Spannungskapazität, in der er bis zu -100 V verarbeiten kann und eine außergewöhnliche Vielseitigkeit für zahlreiche Umschalt- und Verstärkungsnutzungen bietet.Die häufige Paarung mit dem NPN -Gegenstück, dem TIP41C, betont seine ausgewogene Anwendung in elektronischen Designs weiter.

Der TIP42C wurde entwickelt, um bis zu 65 W zu leiten und einen maximalen Sammlerstrom von -6a zu verwalten, und wird in Kraftintensivkontexten bevorzugt.Zu den typischen Nutzungen gehören Audioverstärker, bei denen Klarheit dominierende Klarheit und Stromverwaltungssysteme ist, um einen konsistenten Energiefluss zu gewährleisten.Aus praktischen Verwendungen wird die Stabilität des TIP42C unter unterschiedlichen Temperaturbedingungen für das Wechseln der Regulierungsbehörden innerhalb der Stromversorgungseinheiten von unschätzbarem Wert.Das TO-220-Paket verstärkt seine Wärmeabteilung und verlängert das Betriebsleben erheblich, ein Merkmal, das sowohl in der Unterhaltungselektronik als auch in der Industriemaschinerie geschätzt wird.

Wenn ein System komplementäre Transistorpaare verlangt, tritt der mit dem TIP41C kombiniertes TIP42C als ausgezeichnete Wahl auf.Diese Synergie vereinfacht das Schaltungsdesign und steigert gleichzeitig die Gesamtleistung.Diese Paarung verbessert die Klangqualität in Audioverstärkungsschaltungen, eine subtile, aber wirkungsvolle Verbesserung der Audio -Technologie.In der TIP42-Serie ist die bemerkenswerte höhere Spannungskapazität des TIP42C für Hochspannungsanwendungen ideal.Andererseits können für Projekte mit niedrigeren Spannungsbedürfnissen der TIP42 und TIP42A ausreichen.Für anstrengendere Anforderungen sind TIP42B und TIP42C jedoch die Optionen.Jede Variation trägt eindeutige Attribute, die für bestimmte Anforderungen geeignet sind, sodass der Auswahlprozess sowohl ernst und faszinierend ist.

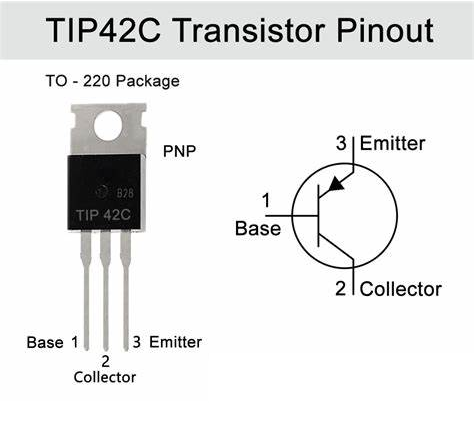

TIP42C PIN -Konfiguration

Pin -Nr.	Pin -Name	Beschreibung
1	Base	Steuert die Verzerrung des Transistors und wird daran gewöhnt Ein-/aus dem Transistor ein-/ausschalten
2	Kollektor	Wo der Strom fließt, normalerweise mit der Last verbunden
3	Emitter	Wo der Strom fließt, normalerweise mit dem Boden verbunden

CAD -Modell von TIP42C

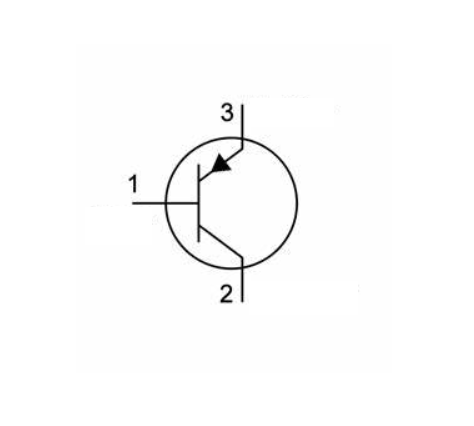

Detailliertes schematisches Symbol

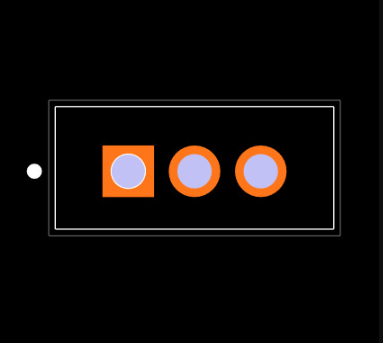

Präzisions -PCB -Fußabdruck

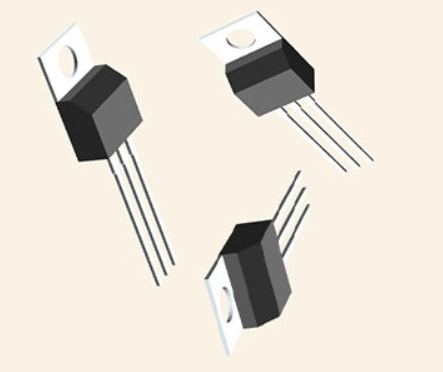

Eindringliche 3D -Darstellung

Kernmerkmale von TIP42C

Besonderheit	Spezifikation
Transistortyp	PNP
Paketart	To-220
Max -Sammlerstrom (IC)	-6a
Max Collector-Emitter-Spannung (VCE)	-100V
MAX Collector-Base-Spannung (VCB)	-100V
Maximaler-Basisspannung (VEBO)	-5v
Max Collector Dissipation (PC)	65 Watt
Maxe Übergangsfrequenz (FT)	3 MHz
Gleichstromverstärkung (HFE)	15 - 75
Max -Speicher- und Betriebstemperatur	-65 bis +150 ° C.

Vorteile von TIP42C

Komplementäres Design

Die TIP42C-Serie führt ein PNP-NPN-Komplementärdesign vor und steigert die Effizienz und Leistung des Schaltkreises deutlich.Komplementäre Paare, wie sie in dieser Serie zu finden sind, erleichtern den nahtlosen Betrieb sowohl in der Verstärkung als auch in der Schaltszenarien und verringern dadurch die Notwendigkeit zusätzlicher Komponenten und Stromlinienlayouts.

Hochgeschwindigkeitsumschaltung

Ein bemerkenswerter Vorteil der TIP42C-Serie liegt in der Hochgeschwindigkeitsschaltfunktion.Diese Funktion unterstützt schnelle Zustandsübergänge mit minimaler Verzögerung, ideal für Anwendungen, die schnelle Reaktionszeiten wie motorische Steuerung und Signalverarbeitung fordern.Die Fähigkeit der Komponente, die Effizienz und Zuverlässigkeit des Gesamtsystems schnell zu wechseln, wird zu einer bevorzugten Auswahl für Stromversorgungsschaltungen, die einen stabilen und effizienten Betrieb erfordern.

Verbesserte HFE -Linearität

Die TIP42C -Serie fällt auf ihre verbesserte HFE -Linearität auf.Eine erhöhte Linearität in der aktuellen Verstärkung (HFE) gewährleistet konsistente Amplifikationseigenschaften über einen vielfältigen Bereich von Betriebsbedingungen.Diese Zuverlässigkeit führt zu einer vorhersehbareren und stabileren Leistung, insbesondere für die analoge Signalverarbeitung und Präzisionsinstrumentierung.In praktischen Anwendungen können operative Verstärker und analoge Schaltkreise eine Hochtreue erreichen und die Integrität der von ihnen verarbeitenden Signale aufrechterhalten.

Gruppiertes HFE

TIP42C -Transistoren Feature gruppierte HFE -Werte, die anhand ihres aktuellen Verstärkungsbereichs kategorisiert sind.Dies bietet einen Vorteil in Anwendungen, die übereinstimmende Paare erforderlich sind, indem der Entwurfsprozess vereinfacht und die individuellen Testbemühungen gesenkt werden.Gruppierte HFE -Werte stellen sicher, dass gepaarte Transistoren einheitlich funktionieren, ein Absetzaspekt bei Differentialverstärkerdesigns und anderen symmetrischen Schaltungskonfigurationen.

Technische Spezifikationen

Typ	Parameter
Lebenszyklusstatus	Aktiv (zuletzt aktualisiert: vor 8 Monaten)
Fabrikvorlaufzeit	8 Wochen
Montieren	Durch Loch
Montagetyp	Durch Loch
Paket / Fall	To-220-3
Anzahl der Stifte	3
Gewicht	4.535924g
Transistorelementmaterial	SILIZIUM
Collector-Emitter-Breakdown-Spannung	100V
Anzahl der Elemente	1
Hfemin	15
Betriebstemperatur	150 ° C tj
Verpackung	Rohr
JESD-609 Code	E3
Teilstatus	Aktiv
Feuchtigkeitsempfindlichkeit (MSL)	1 (unbegrenzt)
Anzahl der Terminen	3
ECCN -Code	Ear99
Terminal Finish	Matte Dose (sn)
Spannung - DC bewertet	-100V
Max -Leistungsdissipation	65W
Aktuelle Bewertung	-6a
Basisteilnummer	TIP42
Stiftanzahl	3
Elementkonfiguration	Einzel
Leistungsdissipation	65W
Transistoranwendung	Umschalten
Gewinne Bandbreitenprodukt	3MHz
Polarität/Kanaltyp	PNP
Transistortyp	PNP
Kollektoremitterspannung (VCEO)	100V
Max -Sammlerstrom	6a
Gleichstromverstärkung (HFE) (min) @ IC, VCE	15 @ 3a 4v
Strom - Sammler Cutoff (max)	700 μA
JEDEC-95 CODE	To-220ab
VCE -Sättigung (max) @ ib, IC	1,5 V @ 600 mA, 6a
Übergangsfrequenz	3MHz
Kollektorbasisspannung (VCBO)	100V
Emitterbasisspannung (VEBO)	5v
Höhe	15,75 mm
Länge	10,4 mm
Breite	4,6 mm
SVHC erreichen	Kein SVHC
Strahlungshärtung	NEIN
ROHS -Status	ROHS3 -konform
Frei führen	Frei führen

Funktionale Äquivalente von TIP42C

Teilenummer	Beschreibung	Hersteller
2N2646-JQR-AR1	Bipolarer Transistor von Power, 10A (IC), 70 V V (BR) CEO, CEO, 1-Element, PNP, Silizium, bis-204aa, Metall, 2 Pin, Hermetikversiegelung, Metall, To-3, 2 Pin	TT -Elektronikwiderstände
2n2646-modr1	10A, 70 V, PNP, SI, Power Transistor, bis 204aa, Hermetik Versiegelt, Metall, bis 3, 2 Pin	TT Electronics Power und Hybrid / Semelab Limited
Bux66	Transistor	General Electric Festkörper
Jan2N6212	Transistor, BJT, PNP, 300 V (BR) CEO, 2A IC, bis 66	Intersil Corporation
MJ2500	Transistoren mit mittlerer Leistung ergänzt Silizium	New Jersey Semiconductor Products Inc.
2N4240R1	5A, 300 V, NPN, SI, Power Transistor, bis 66, bis 66, 2 Pin	TT Electronics Power und Hybrid / Semelab Limited
2n2647	Transistor	API Technologies Corp
2N2647-JQR-B	Bipolarer Transistor von Power, 10A (IC), 90 V V (BR) CEO, CEO, 1-Element, PNP, Silizium, bis-204aa, Metall, 2 Pin, Hermetikversiegelung, Metall, To-3, 2 Pin	TT -Elektronikwiderstände
2N6313-mod	5A, 600 V, PNP, SI, Power Transistor, to-213aa, Hermetik Versiegelt, Metall, bis 66, 2 Pin	TT Electronics Power und Hybrid / Semelab Limited
Jan2N6211	Bipolarer Transistor von Power, 2A (IC), 225 V V (BR) CEO, CEO, 1-Element, PNP, Silizium, bis 66, Metall, 2 Pin, bis 66, 2 Pin	Microsemi Corporation

Komplementärer NPN -Transistor

•TIP41C Transistor

Der TIP41C-Transistor ist für eine Sammler-Emitter-Spannung (VCE) von bis zu 100 V ausgelegt.Es ist in der Lage, einen Kollektorstrom (IC) von 6A ohne die Leistung zu verwalten.Dieser Transistor kann das Stromverbrauch bis zu 65W auflösen, wodurch er für Anwendungen geeignet ist, bei denen das Wärmemanagement ein Problem darstellt.Der TIP41C hat eine Anschlusstemperatur (TJ), die bis zu 150 ° C erreichen kann und die Zuverlässigkeit unter erheblicher thermischer Spannung bietet.

Der TIP41C wird innerhalb eines Lagertemperaturbereichs von -65 ° C bis 150 ° C rau.Seine robuste Konstruktion sorgt für die Funktionalität in einer Vielzahl von anspruchsvollen Umgebungen.Audioverstärkung und Signalverarbeitung.Der TIP41C -Transistor findet häufig seine Verwendung in Audioverstärkungssystemen, bei denen er zur Klarheit und Kraft des Klangs beiträgt.Bei motorischen Steuerungsanwendungen hilft es bei der Regulierung der Motordrehzahl und bietet einen reibungslosen und effizienten Übergang zwischen Motorzuständen.Diese Fähigkeit übereinstimmt eng mit den aktuellen Handhabungseigenschaften.Der TIP41C dient in Relais-Treibern, da sie hochströmende Lasten effizient wechseln und steuern können.Seine Leistungsmanagementfähigkeiten gewährleisten eine konsistente Leistung.

Betrachten Sie bei der Integration des TIP41C in eine Schaltung den geeigneten Kühlkörper, um eine Überhitzung zu verhindern, die die Leistung und die Lebensdauer beeinträchtigen könnte.Achten Sie auf die Sättigungsspannung (VCE (SAT)) und die Schaltzeiten (TON und TOFF), wenn Sie Schaltungen entwickeln, die ein schnelles Umschalten erfordern, da diese Parameter die Gesamtwirkungsgrad und -geschwindigkeit beeinflussen.Eine ordnungsgemäße Verzerrung ist erforderlich, um die Stabilität des TIP41C unter verschiedenen Betriebsbedingungen aufrechtzuerhalten.Bewerten Sie die externen Widerstände und Kondensatoren, um eine zuverlässige Leistung zu gewährleisten.

Anwendungen für TIP42C

Der TIP42C findet eine umfassende Verwendung in Hochleistungsanwendungen in elektronischen Schaltkreisen, die bis zu -6A -Kollektorstrom und -100V -Kollektor -Emitter -Spannung geschickt verwaltet werden.

Leistungsschaltung und Steuerung

Aufgrund seiner beträchtlichen Strom- und Spannungsmanagementfunktionen ist der TIP42C eine gute Wahl für das Fahren von Hochleistungsschalter und Relais.Diese Anwendungen umfassen motorische Steuerungssysteme, bei denen die Präzision der Stromversorgung an den Motor die Leistung erheblich beeinflussen kann.Zum Beispiel hängt der Betrieb von schweren Maschinen in der industriellen Automatisierung häufig von Transistoren ab, um hohe Lasten zu bewältigen, ohne der Überhitzung oder einem Versagen zu erliegen.

Hochleistungs -Audioverstärker

Der TIP42C ist auch bei der Leistung von Audioverstärkern mit hoher Wattage effektiv und ermöglicht die Audioverstärkung bis zu 65 W.Dies gewährleistet eine klare und leistungsstarke Tonausgabe, die für Verbraucher -Audiosysteme geeignet ist.Beispielsweise ist die robuste Verstärkung dieser Transistoren in Live -Konzert -Soundsystemen gefährlich, um sicherzustellen, dass Audiosignale ohne Verzerrung gesteigert werden.

Allgemeine Schaltungen

TIP42C findet aufgrund seines Merkmals als PNP -Bipolar -Junction -Transistor einen umfassenden Einsatz in allgemeinen Schaltungskonstruktionen.Seine Resilienz ermöglicht es ihm, eine breite Palette von Spannungs- und Stromniveaus assig zu behandeln, wodurch die Schaltungsstabilität erhöht wird.Bei gemeinsamen Emitterkonfigurationen trägt es erheblich zur Verstärkung von Spannungssignalen bei.

Batterieladegeräte

In Batterieladungsanwendungen ist TIP42C für die Regulierung der Ladespannung und des Stroms grundlegend, um sicherzustellen, dass der Vorgang sowohl schnell als auch sicher ist.Beobachtungen aus tatsächlichen Anwendungen unterstreichen das thermische Management als beharrlich auf die Aufrechterhaltung einer konsistenten Leistung über längere Zeiträume.

Darlington -Paarkonfigurationen

TIP42C findet einen effektiven Einsatz in den Darlington -Paarkonfigurationen, um einen höheren Stromverstärkung zu erzielen.Diese Anordnung verstärkt die Eingangsströme deutlich, sodass sie für Anwendungen geeignet ist, die eine überlegene Stromverstärkung fordern.Die Verwendung von Kühlkörper in praktischen Implementierungen hilft bei der Aufrechterhaltung der operativen Stabilität und verlängert die Lebensdauer des Geräts.

TIP42C -Verpackung

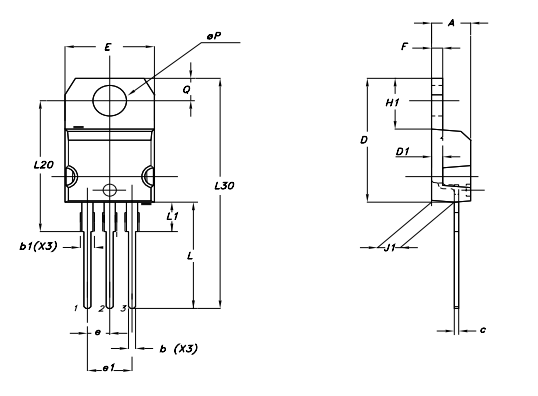

Paketabmessungen

Mechanische Spezifikationen

Düster	mm			Zoll
	Min	Typ	Max	Min	Typ	Max
A	4.4		4.6	0,173		0,181
B	0,61		0,88	0,024		0,034
B1	1.14		1.7	0,044		0,066
C	0,49		0,7	0,019		0,027
D	15.25		15.75	0,6		0,62
D1		1.27			0,05
E	10		10.4	0,393		0,409
e	2.4		2.7	0,094		0,106
E1	4.95		5.15	0,194		0,202
F	1.23		1.32	0,048		0,051
H1	6.2		6.6	0,244		0,256
J1	2.4		2.72	0,094		0,107
L	13	14		0,511	0,551
L1	3.5		3.93	0,137		0,154
L20		16.4			0,645
L30		28.9			1.137
Øp	3.75		3.85	0,147		0,151
Q	2.65		2.95	0,104		0,116

Herstellerinformationen

Stmicroelectronics ist ein Pionier in der Halbleiterinnovation und zeichnet sich hauptsächlich in der System-on-Chip-Technologie (SOC) aus.Das Unternehmen bietet eine Vielzahl von Silizium- und Systemlösungen an, um unterschiedliche Mikroelektronikanwendungen zu erfüllen.

STMICROELECTRONICS ist für seine SOC -Technologie bekannt und integriert mehrere Funktionen in einen einzelnen Chip und steigert Effizienz und Leistung.In der schnelllebigen technologischen Landschaft werden kompakte und zuverlässige Verarbeitungseinheiten begehrt.Durch kontinuierliche Innovation und Anpassung stellt die Stmicroelektronik sicher, dass ihre SOC -Lösungen zu diesem Anlass steigen und die durch jahrelange Erfahrung gewonnenen Weisheit widerspiegeln.

STMICROELECTRONICS bietet ein breites Spektrum von Siliziumlösungen in Mikrocontrollern, analogen und gemischten Signalkomponenten, Sensoren und Leistung-ICs.Diese Elemente sind der Schlüssel zur Erstellung fortschrittlicher elektronischer Systeme und fördern die nahtlose Integration und optimale Funktionalität.Ihre Systemlösungen verkörpern ein tiefes Verständnis der Hardware- und Software -Interaktionen, mit dem ihre Produkte in einer Vielzahl von Umgebungen bewundernswert abschneiden können.Das IP -Portfolio von STMICROELECTRONICS (IP) bedeutet sein Engagement für kontinuierliche Innovationen.Diese Fülle von Patenten und proprietären Technologien ermöglicht das Unternehmen, einzigartige und aktuelle Lösungen zu liefern.Indem sie ihre IP -Vermögenswerte strategisch nutzen, bieten sie unterschiedliche Vorteile bei der Produktentwicklung, ähnlich wie die Verwendung angesammeltes Fachwissen zur Förderung fortlaufender Innovationen.

Die starken Fertigungsfähigkeiten von Stmicroelectronics gewährleisten eine konsistente Produktqualität und -verträgung.Mithilfe modernster Einrichtungen und strenger Qualitätskontrollmaßnahmen erfüllt jedes Produkt die anspruchsvollen Branchenstandards.Die Einführung fortschrittlicher Fertigungstechniken und einer Kultur der kontinuierlichen Verbesserung ermöglicht es dem Unternehmen, seinen Wettbewerbsvorteil auf dem Halbleitermarkt aufrechtzuerhalten.

Datenblatt PDF

TIP42C -Datenblätter:

TIP4 (1,2) C.PDF

TIP41C -Datenblätter:

TIP4 (1,2) C.PDF

TIP42A -Datenblätter:

TIP41A, TIP42A.PDF

Häufig gestellte Fragen [FAQ]

1. Was ist TIP42C?

Der TIP42C ist ein PNP-Leistungstransistor auf Siliziumbasis, der sowohl in der Verstärkung als auch bei der Schaltanwendungen für seine Effizienz gelobt wird.Zu den schwerwiegenden elektrischen Eigenschaften gehören eine 100-V-Spannungstoleranz sowohl an den Kollektor-Emitter- als auch in den Basiskollektor Terminals.Die Vielseitigkeit dieses Transistors positioniert es als bevorzugte Option in zahlreichen elektronischen Schaltungen.

2. Wie kann ich die Langlebigkeit von TIP42C in Schaltkreisen sicherstellen?

Die Gewährleistung der Langlebigkeit des TIP42C in Schaltkreisen beinhaltet die Einhaltung verschiedener Best Practices angemessenes thermisches Management.Durch die Verwendung eines gut geeigneten Kühlkörpers kann die Überhitzungsrisiken zwingend abhitzig reduzieren.Ein ausreichender Basiswiderstand ist erforderlich, um den Basisstrom zu steuern, wodurch unnötige Stromversorgung verhindert wird.Es ist ratsam, die Lastgrenzen von -6a und -100 V zu vermeiden, um elektrische Spannungen zu verhindern, was die Integrität des Transistors untergraben könnte.Die Aufrechterhaltung der Betriebsbedingungen von mindestens 20% unter den maximalen Bewertungen ist ein kluger Ansatz.Dieser Puffer kann die Lebensdauer der Komponente verlängern und die Gesamtzuverlässigkeit stärken.Die praktische Erfahrung in der Elektronik zeigt, dass konservative operative Margen sowohl die Langlebigkeit als auch die Systemstabilität der Komponenten fördern.Außerdem ist die Sicherstellung, dass die Lager- und Betriebstemperaturen innerhalb des Bereichs -65 ° C bis +150 ° C bleiben, für die Konservierung der Siliziumstruktur des Transistors von entscheidender Bedeutung.
