Verstehen der XC2S200-5FG256I FPGA-Architektur und -Anwendungen

Möglicherweise suchen Sie nach einem programmierbaren Logikgerät, mit dem Sie digitale Hardware genau so gestalten können, wie Ihr System sie benötigt.Der XC2S200-5FG256I FPGA bietet Ihnen flexible Logikblöcke, internen Speicher und viele Eingangs- und Ausgangsverbindungen, sodass Sie benutzerdefinierte digitale Funktionen in einem Gerät erstellen können.Seine Architektur unterstützt Signalrouting, Zeitsteuerung und Schnittstellenverwaltung für viele Arten elektronischer Geräte.Dank der auf dem Chip verfügbaren programmierbaren Routing- und Speicherressourcen können Sie ihn an unterschiedliche Steuerungsaufgaben, Kommunikationspfade und eingebettete Systemfunktionen anpassen, ohne die physische Hardware zu ändern.

Katalog

XC2S200-5FG256I Übersicht

Die XC2S200-5FG256I ist ein programmierbares Logikgerät, das auf der Spartan II FPGA-Architektur basiert und für konfigurierbare digitale Systeme entwickelt wurde.Es bietet rund 200.000 Logikgatter, die durch konfigurierbare Logikblöcke angeordnet sind und zur Implementierung benutzerdefinierter digitaler Funktionen programmiert werden können.Integrierter Block-RAM unterstützt die temporäre Datenspeicherung, während eine große Anzahl an Ein- und Ausgangspins eine flexible Kommunikation mit externen Komponenten ermöglicht.Das Gerät wird mit einer Niederspannungskernversorgung betrieben und unterstützt industrielle Temperaturbedingungen.Seine Architektur unterstützt Hardware-Prototyping, Schnittstellensteuerung und digitale Verarbeitungsaufgaben in eingebetteten elektronischen Geräten.

Suchen Sie nach XC2S200-5FG256I?Kontaktieren Sie uns, um den aktuellen Lagerbestand, die Lieferzeit und die Preise zu überprüfen.

XC2S200-5FG256I b

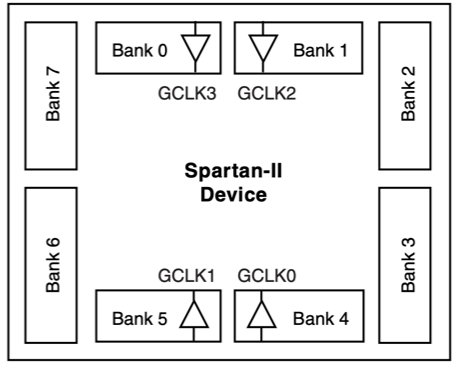

Die I/O-Struktur unterteilt den Geräteumfang in acht Bänke, die entlang aller vier Seiten des FPGA-Pakets positioniert sind.Jede Bank gruppiert einen Satz Eingangs- und Ausgangspins, die sich die gleiche VCCO-Versorgung teilen, sodass an alle Pins innerhalb dieses Bereichs ein konstanter Spannungspegel angelegt werden kann.Globale Takteingänge mit der Bezeichnung GCLK0 bis GCLK3 sind in der Nähe des unteren und oberen Abschnitts des Layouts platziert, um Taktsignale gleichmäßig über das interne Logikarray zu verteilen.Diese Anordnung ermöglicht den gleichzeitigen Betrieb mehrerer Signalstandards, indem verschiedenen Bänken unterschiedliche Spannungspegel zugewiesen werden und gleichzeitig die organisierte Weiterleitung zwischen externen Pins und der internen programmierbaren Logik aufrechterhalten wird.

XC2S200-5FG256I CAD-Modell

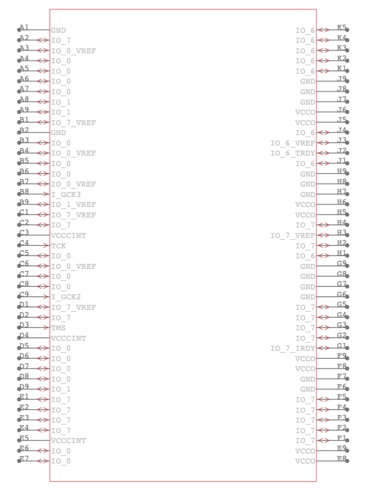

XC2S200-5FG256I-Symbol

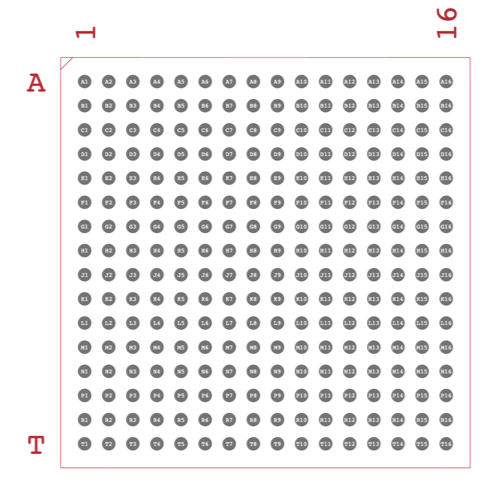

XC2S200-5FG256I Grundfläche

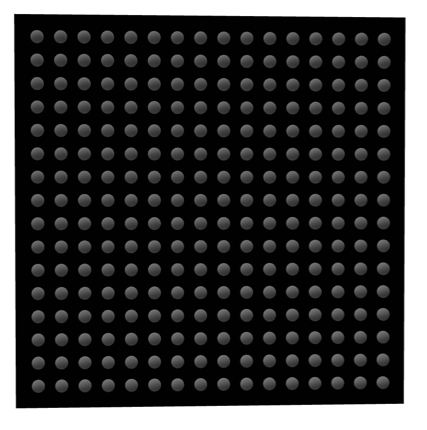

XC2S200-5FG256I 3D-Modell

Merkmale des XC2S200-5FG256I

Programmierbare FPGA-Logikarchitektur

Das Gerät verwendet eine konfigurierbare Logikstruktur, die die Definition digitaler Schaltkreise durch programmierbare Logikblöcke und Routing-Pfade ermöglicht.Diese Struktur ermöglicht es Designern, benutzerdefiniertes Hardwareverhalten zu implementieren, ohne das physische Gerät zu modifizieren, und unterstützt so die flexible Entwicklung digitaler Systeme und das Hardware-Prototyping.

Integrierte Blockspeicherressourcen

Interner Block-RAM bietet dedizierten Speicher innerhalb der programmierbaren Struktur.Diese Speicherblöcke unterstützen Datenpufferung, Nachschlagetabellen und temporäre Speichervorgänge und reduzieren so den Bedarf an externen Speicherkomponenten in vielen digitalen Verarbeitungsanwendungen.

Konfigurierbare Eingabe- und Ausgabeschnittstelle

Bis zu 176 Benutzer-Ein- und Ausgangspins bieten flexible Konnektivität mit externen Geräten.Jeder Pin kann für verschiedene Eingangs-, Ausgangs- oder bidirektionale Funktionen konfiguriert werden, sodass das Gerät mit Sensoren, Kommunikationsschnittstellen und Steuerungssystemen interagieren kann.

Programmierbares Routing-Netzwerk

Ein programmierbares Verbindungsnetzwerk verbindet Logikblöcke, Speicherelemente und Eingabe-Ausgabe-Schnittstellen.Signale können über konfigurierbare Pfade weitergeleitet werden, was einen benutzerdefinierten Signalfluss zwischen internen Ressourcen ermöglicht und gleichzeitig ein vorhersehbares digitales Verhalten beibehält.

Taktverwaltung mithilfe von Verzögerungsregelkreisen

Integrierte Delay-Locked-Loop-Schaltkreise unterstützen die Taktverteilung und Timing-Ausrichtung innerhalb des Geräts.Diese Schaltkreise tragen dazu bei, stabile Zeitbeziehungen zwischen internen Logikabschnitten und externen Taktquellen aufrechtzuerhalten.

Betriebsfähigkeit bei industriellen Temperaturen

Das Gerät unterstützt den Betrieb über einen erweiterten Temperaturbereich, der für Industrieumgebungen geeignet ist.Dies ermöglicht eine stabile Leistung in Systemen, die unterschiedlichen Umgebungsbedingungen ausgesetzt sind, wie z. B. Fabrikanlagen oder Installationen im Freien.

Kompaktes BGA-Gehäuse zur Oberflächenmontage

Das Gerät ist in einem 256-Ball-Grid-Array-Format verpackt, das eine hohe Anzahl von Verbindungen auf kompakter Grundfläche ermöglicht.Dieser Verpackungsstil unterstützt dichte Leiterplattenlayouts und sorgt gleichzeitig für die elektrische Zuverlässigkeit von Geräten mit hoher Pinzahl.

XC2S200-5FG256I Technische Spezifikationen

Produktattribut	Attributwert
Hersteller	AMD Xilinx
Spannung - Versorgung	2,375 V ~ 2,625 V
Gesamtzahl der RAM-Bits	57344
Gerätepaket des Lieferanten	256-FBGA (17x17)
Serie	Spartan®-II
Paket/Koffer	256-BGA
Paket	Tablett
Betriebstemperatur	-40°C ~ 100°C (TJ)
Anzahl der Logikelemente/Zellen	5292
Anzahl der LABs/CLBs	1176
Anzahl der E/A	176
Anzahl der Tore	200000
Montageart	Oberflächenmontage
Basisproduktnummer	XC2S200
RoHs-Status	Nicht RoHS-konform
Feuchtigkeitsempfindlichkeitsniveau (MSL)	3 (168 Stunden)
REACH-Status	REACH Unberührt
ECCN	EAR99
HTSUS	8542.39.0001

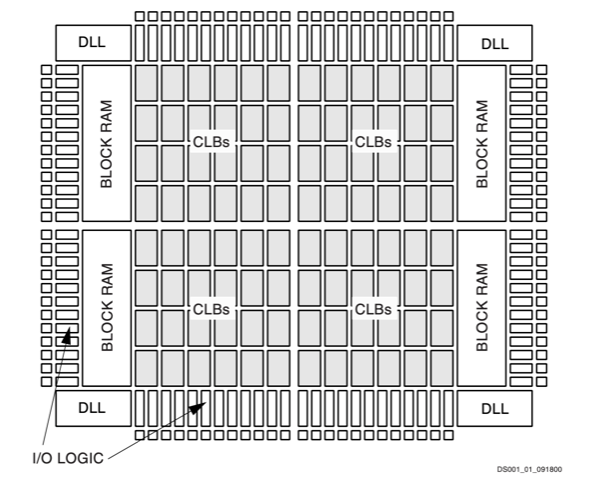

Blockdiagramm von XC2S200-5FG256I

Das zentrale Raster aus konfigurierbaren Logikblöcken bildet die programmierbare Logikstruktur, in der digitale Funktionen mithilfe von Nachschlagetabellen und Flip-Flops implementiert werden.Vertikale Spalten mit der Bezeichnung „Block RAM“ stellen eingebettete Speicherressourcen bereit, die neben dem Logikarray für Datenspeicher- und Puffervorgänge platziert sind.Eingangs- und Ausgangslogikblöcke säumen die Außenkanten des Geräts und verbinden das interne Routing-Netzwerk mit externen Pins.Verzögerungsregelkreiseinheiten an den Ecken unterstützen die Taktausrichtung und Timing-Steuerung in der gesamten internen Logikstruktur.Verbindungspfade zwischen dem CLB-Array, den Speicherspalten, den Takteinheiten und den E/A-Blöcken bilden das programmierbare Routing-Netzwerk, das flexible Signalverbindungen im gesamten Gerät ermöglicht.

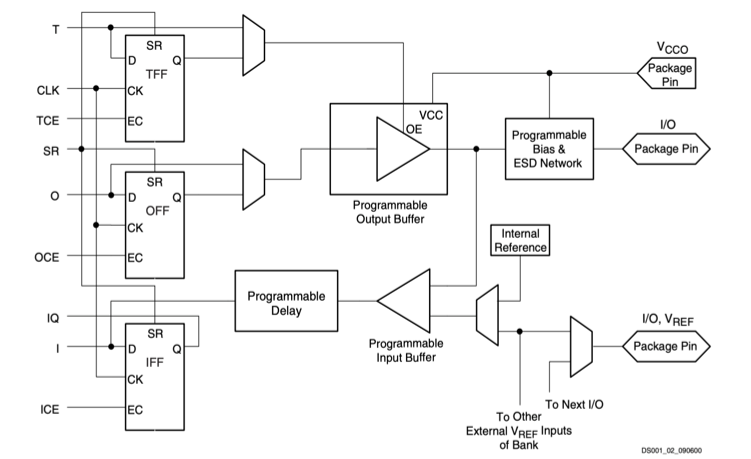

Eingabe-/Ausgabeblock (IOB) von XC2S200-5FG256I

Die interne I/O-Blockstruktur verbindet externe Gehäusepins über konfigurierbare Eingangs- und Ausgangspfade mit der programmierbaren Logikstruktur.Die Ausgangsdaten durchlaufen ein mit „OFF“ gekennzeichnetes Flip-Flop mit Takt- und Freigabesteuerung, gefolgt von einem programmierbaren Ausgangspuffer, der den externen Pin ansteuert, während er über die mit der E/A-Bank verbundene VCCO-Versorgung betrieben wird.Eingangssignale vom Gehäuse-Pin gelangen über einen programmierbaren Eingangspuffer und eine optionale programmierbare Verzögerungsstufe, bevor sie ein Eingangs-Flip-Flop mit der Bezeichnung IFF erreichen, das das Signal mit dem internen Takt synchronisiert.Zu den weiteren Steuerelementen gehören die Tri-State-Steuerung über das TFF-Register, Taktfreigabesignale und Set-Reset-Eingänge, die das Signal-Timing und die Zustandssteuerung verwalten.Ein programmierbares Vorspannungs- und ESD-Schutznetzwerk schützt die Pin-Schnittstelle, während eine interne Referenz und VREF-Anschlüsse spannungsreferenzierte I/O-Standards unterstützen, die in der gesamten Bank gemeinsam genutzt werden.

Anwendungen von XC2S200-5FG256I

Digitale Signalroutingsysteme

Mit programmierbaren Logikressourcen kann das Gerät die Weiterleitung und Verarbeitung digitaler Signale in Kommunikationsgeräten verwalten.Seine konfigurierbaren Logikblöcke können benutzerdefinierte Logikpfade implementieren, die die Datenübertragung zwischen Systemkomponenten abwickeln und gleichzeitig ein stabiles Zeitverhalten aufrechterhalten.

Industrielle Automatisierungssteuereinheiten

Industrielle Steuerungssysteme erfordern häufig eine flexible digitale Logik, die sich an unterschiedliche Maschinenprozesse anpassen kann.Das Gerät kann Steuersignale, Sensoreingänge und Aktorausgänge verwalten und unterstützt so einen zuverlässigen Betrieb in automatisierten Produktionsumgebungen.

Eingebettete Hardware-Prototyping-Plattformen

Entwicklungsplattformen verwenden häufig programmierbare Logikgeräte, um digitale Designs vor der endgültigen Hardwareproduktion zu testen.Das Gerät ermöglicht Entwicklern die Implementierung und Änderung von Logikstrukturen während der Entwicklung und ermöglicht so ein effizientes Testen digitaler Steuerfunktionen.

Überbrückung der Kommunikationsschnittstelle

Systeme, die mehrere Kommunikationsprotokolle verbinden, können das Gerät verwenden, um digitale Signale zwischen Schnittstellen zu übersetzen oder weiterzuleiten.Seine programmierbare Logik ermöglicht benutzerdefinierte Datenpfade, die Prozessoren, Speichergeräte und Kommunikationscontroller verbinden.

Elektronische Subsysteme für Kraftfahrzeuge

Elektronische Steuergeräte in Fahrzeugen benötigen programmierbare Logik zur Signalverwaltung und Systemkoordination.Das Gerät kann digitale Steuerungsaufgaben, Kommunikationsschnittstellen und Timing-Funktionen innerhalb der Automobilelektronik übernehmen.

Steuerlogik für Unterhaltungselektronik

Digitale Verbrauchergeräte erfordern häufig eine kompakte programmierbare Logik zur Verwaltung von Systemfunktionen.Das Gerät kann Benutzerschnittstellensignale, Zeitsteuerung und interne Kommunikation zwischen Komponenten innerhalb elektronischer Produkte koordinieren.

XC2S200-5FG256I Vor- und Nachteile

Vorteile

• Die programmierbare Logikstruktur ermöglicht die Neukonfiguration digitaler Schaltkreise nach der Installation

• Der integrierte Blockspeicher unterstützt in einigen Designs die Datenspeicherung ohne externen Speicher

• Große Anzahl an Eingangs- und Ausgangspins unterstützt flexible Systemkonnektivität

• Stabiler Betrieb unter industriellen Temperaturbedingungen

• Das kompakte BGA-Gehäuse unterstützt dichte Leiterplattenlayouts

• Interne Taktausrichtungsschaltkreise tragen zur Aufrechterhaltung eines konsistenten Timing-Verhaltens bei

Nachteile

• Die Logikkapazität ist geringer als bei neueren programmierbaren Geräten

• Die Größe des On-Chip-Speichers ist im Vergleich zu modernen programmierbaren Logikfamilien begrenzt

• Der Stromverbrauch kann höher sein als bei neueren Niederspannungsarchitekturen

• Enthält keine erweiterten integrierten Signalverarbeitungsressourcen

• Erfordert externen Konfigurationsspeicher für die Geräteprogrammierung

XC2S200-5FG256I Alternativen

Teilenummer	Hersteller	Hauptmerkmale	Anwendungsfall/Hinweise
XC2S200-5FGG256I	AMD	Spartan-II-FPGA mit konfigurierbaren Logikblöcken, verteiltem RAM und programmierbaren Routing-Ressourcen.Es arbeitet mit einer 2,5-V-Kernversorgung und stellt Tausende von Logikzellen für die Implementierung kundenspezifischer digitaler Schaltkreise bereit.	Wird in eingebetteter Verarbeitungs-, Industriesteuerungs- und Kommunikationshardware verwendet, wo programmierbare Logik und zuverlässiger Betrieb in industriellen Temperaturbereichen erforderlich sind.
XC2S200-5FGG256C	AMD	FPGA-Gerät aus der Spartan-II-Familie, das programmierbare Logikelemente, interne Speicherblöcke und konfigurierbare I/O-Verbindungen für flexibles digitales Design integriert.	Geeignet für Unterhaltungselektronik, Kommunikationsmodule und Prototyping-Plattformen, bei denen eine moderate Logikdichte und eine flexible Hardwarekonfiguration erforderlich sind.
XC2S200-5FG256C	AMD	Programmierbares FPGA-Gerät mit konfigurierbaren Logikzellen, internen Speicherressourcen und mehreren vom Benutzer konfigurierbaren I/O-Pins zur Implementierung komplexer digitaler Schaltkreise auf einem einzigen Chip.	Wird in Datenerfassungssystemen, Signalverarbeitungsplattformen und eingebetteten Designs angewendet, die programmierbare digitale Hardware erfordern.
XC2S200-5FGG456I	AMD	Spartan-II-FPGA mit hoher Pinzahl, das programmierbare Logikblöcke, eingebetteten Speicher und eine große Anzahl von E/A-Anschlüssen für komplexe digitale Systeme bietet.	Wird in der industriellen Automatisierung, in fortschrittlichen Kommunikationsgeräten und in eingebetteten Systemen mit hohem I/O-Ausstoß verwendet, die eine flexible programmierbare Logik und erweiterte Temperaturunterstützung erfordern.

Über AMD Xilinx

AMD Xilinx ist ein Halbleitertechnologieunternehmen, das für die Entwicklung programmierbarer Logikgeräte und adaptiver Computerplattformen bekannt ist.Das Unternehmen hieß ursprünglich Xilinx und wurde später Teil von Advanced Micro Devices.Der Schwerpunkt seiner Arbeit liegt auf feldprogrammierbaren Gate-Arrays, adaptiven System-on-Chip-Geräten und programmierbaren Beschleunigungsplattformen, die in den Bereichen Computer, Kommunikation, Automobilelektronik und Industriesysteme eingesetzt werden.Das Unternehmen entwickelt seit mehreren Jahrzehnten programmierbare Logikarchitekturen und unterstützt das digitale Hardware-Design durch konfigurierbare Geräte, die die Definition von Schaltkreisen nach der Herstellung ermöglichen.Seine Produkte werden häufig in eingebetteten Systemen, Netzwerkinfrastrukturen, Signalverarbeitungsgeräten und elektronischen Steuerungssystemen eingesetzt.

Fazit

Der XC2S200-5FG256I FPGA bietet Ihnen eine flexible Möglichkeit, digitale Logik direkt in Hardware aufzubauen.Sie können seine Logikblöcke, Speicherressourcen sowie Ein- und Ausgangsverbindungen konfigurieren, um verschiedene Systemaufgaben zu unterstützen.Seine interne Struktur ermöglicht die Signalweiterleitung, Zeitsteuerung und Datenspeicherung in einem einzigen programmierbaren Gerät.Mit seiner konfigurierbaren Architektur und Anwendungsarchitektur des XC2S200-5FG256I FPGA kann das Gerät eingebettete Elektronik, Kommunikationsschnittstellen und Steuerungssysteme unterstützen.Wenn Sie den Aufbau, die Funktionen und die Anwendungen verstehen, können Sie erkennen, wie programmierbare Logikgeräte moderne digitale Geräte unterstützen.Dies erleichtert Ihnen die Beurteilung, ob der XC2S200-5FG256I den Anforderungen Ihres Elektronikdesigns entspricht.

Datenblatt PDF

XC2S200-5FG256I Datenblatt:

XC2S200-5FG256I.pdf
