Was ist eine Flyback-Diode?Wie es funktioniert und warum Ihr Schaltkreis eines benötigt

In diesem Artikel erfahren Sie, was eine Flyback-Diode ist und warum Sie sie in Schaltkreisen mit Relais, Motoren und Magnetspulen benötigen.Sie werden verstehen, wie eine Gegen-EMF entsteht, wenn der Strom plötzlich ausfällt, und wie diese Ihre Schaltgeräte beschädigen kann.Der Artikel erklärt, wie eine Flyback-Diode funktioniert, wo Sie sie platzieren sollten und wie Sie die richtige auswählen.Außerdem erfahren Sie, welche gängigen Diodentypen es gibt und wie sie in Schaltkreisen verwendet werden.

Katalog

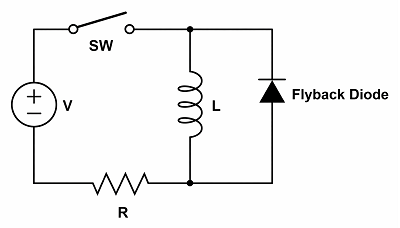

Abbildung 1. Flyback-Diodenschaltung

Was ist eine Flyback-Diode?

Eine Flyback-Diode ist eine Schutzdiode, die in einen induktiven Stromkreis geschaltet ist, um hohe Spannungsspitzen zu verhindern, wenn der Strom plötzlich abgeschaltet wird.Sie wird auch Freilaufdiode, Snubber-Diode oder Gegen-EMF-Diode genannt.Diese Diode wird hauptsächlich bei Spulen wie Relais, Magnetspulen und Motoren verwendet, die Energie in einem Magnetfeld speichern.Wenn das Schaltgerät abschaltet, kann die gespeicherte Energie eine gefährliche Rückspannung erzeugen.Die Flyback-Diode schützt Transistoren, MOSFETs und andere Schaltkomponenten vor Schäden durch Gegen-EMF in induktiven Schaltkreisen.

Warum wird eine Flyback-Diode benötigt?

Induktive Komponenten wie Spulen und Relais speichern Energie in Form eines Magnetfelds, während Strom durch sie fließt.Wenn die Stromversorgung plötzlich unterbrochen wird, bricht das Magnetfeld sehr schnell zusammen.Diese plötzliche Stromänderung erzeugt eine Hochspannungsspitze, die als Gegen-EMF (elektromotorische Kraft) bezeichnet wird.Die Spannungsspitze kann weit über der Versorgungsspannung liegen und empfindliche Schaltgeräte beschädigen.Um zu verhindern, dass dieser Hochspannungstransient die Schaltungskomponenten zerstört oder schwächt, ist eine Rücklaufdiode erforderlich.

Wie funktioniert eine Flyback-Diode?

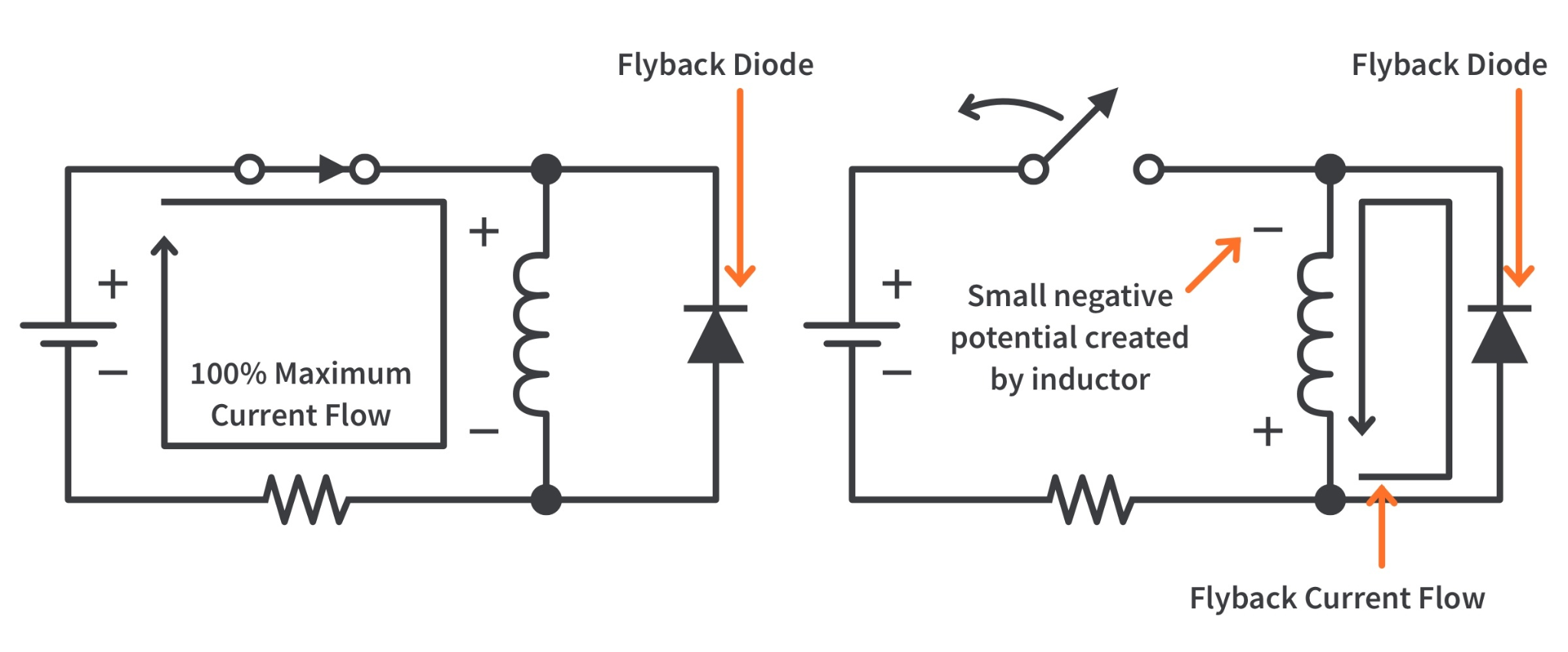

Abbildung 2. Betrieb der Flyback-Diode (Normal- und Ausschaltbedingungen)

Im Normalbetrieb, wenn der Schalter geschlossen ist und Strom durch die Spule fließt, ist die Rücklaufdiode in Sperrichtung vorgespannt und leitet nicht.In diesem Zustand bleibt es inaktiv und hat keinen Einfluss auf den Stromkreis.Wenn der Schalter öffnet, kann der Strom durch den Induktor nicht sofort stoppen, da Induktoren plötzlichen Stromänderungen standhalten.Das kollabierende Magnetfeld erzeugt eine Sperrspannung an der Spule.Diese Sperrspannung spannt die Rücklaufdiode in Vorwärtsrichtung vor, sodass Strom durch die Spule und die Diodenschleife fließen kann.Der Umlaufstrom nimmt allmählich ab, wenn die gespeicherte Energie freigesetzt wird.Während dieses Vorgangs begrenzt die Diode die Spannung auf einen sicheren Wert und schützt so das Schaltgerät vor hohen Spannungsspitzen.

Platzierung einer Flyback-Diode in einem Schaltkreis

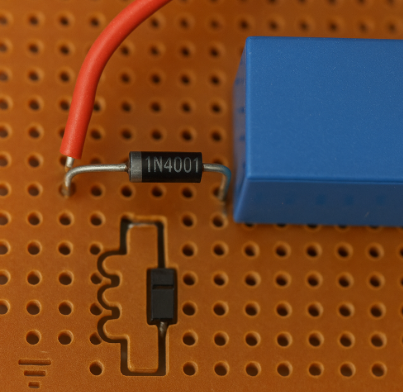

Abbildung 3. Flyback-Dioden-Anschluss

Parallel zur induktiven Last, beispielsweise einer Relaisspule oder einer Motorwicklung, ist eine Rücklaufdiode geschaltet.Die Diode ist mit der richtigen Polarität platziert, d. h. ihre Kathode ist mit der positiven Versorgungsseite der Spule verbunden und ihre Anode ist mit der negativen Seite verbunden.Durch diese Ausrichtung wird sichergestellt, dass die Diode im Normalbetrieb in Sperrichtung vorgespannt bleibt.Wenn der Schalter ausschaltet, kehrt sich die Polarität an der Spule um und die Diode wird in Durchlassrichtung vorgespannt.Wie in Abbildung 3 dargestellt, bietet der direkte Anschluss der Diode an die Spule einen sofortigen Schutz für das Schaltgerät.

Wie wählt man die richtige Flyback-Diode aus?

Die Auswahl der richtigen Flyback-Diode gewährleistet einen zuverlässigen Schaltkreisschutz und eine lange Lebensdauer der Komponenten.Die Diode muss zu den elektrischen Eigenschaften der induktiven Last und des Schaltgeräts passen.

1. Überprüfen Sie die Nennspannung der Sperrspannung

Die Sperrspannung der Diode muss höher sein als die Versorgungsspannung des Stromkreises.Dadurch wird sichergestellt, dass die Diode der normalen Betriebsspannung sicher standhalten kann, ohne auszufallen.Es wird eine Sicherheitsmarge empfohlen, um Ausfälle unter vorübergehenden Bedingungen zu verhindern.Überprüfen Sie immer die maximale Versorgungsspannung, bevor Sie die Diode auswählen.

2. Überprüfen Sie den Vorwärtsstromwert

Die Diode muss den Spitzenstrom bewältigen, der beim Ausschalten des Schalters durch die Spule fließt.Der Durchlassstrom sollte gleich oder größer als der Betriebsstrom des Induktors sein.Wenn der Wert zu niedrig ist, kann die Diode überhitzen und ausfallen.Wählen Sie eine Diode mit ausreichender Stromkapazität für eine zuverlässige Leistung.

3. Berücksichtigen Sie die Wiederherstellungsgeschwindigkeit

In schnell schaltenden Schaltkreisen, wie etwa der PWM-Motorsteuerung, wird die Wiederherstellungsgeschwindigkeit wichtig.Bei Hochfrequenzanwendungen reagiert eine Diode mit langsamer Erholung möglicherweise nicht schnell genug.Bei solchen Schaltkreisen verbessert eine schnelle Freilaufdiode die Leistung und reduziert Schaltverluste.Für niederfrequente Relaisschaltungen eignen sich Standarddioden.

4. Entscheiden Sie sich zwischen Standard-, Schnell- oder Schottky-Dioden

Standard-Gleichrichterdioden eignen sich gut für den grundlegenden Relais- und Magnetschutz.In Schaltnetzteilen und Hochgeschwindigkeitssteuerkreisen werden Dioden mit schneller Freilaufdiode bevorzugt.Schottky-Dioden bieten ein sehr schnelles Schalten und einen geringeren Spannungsabfall in Durchlassrichtung, was den Wirkungsgrad verbessert.Die Wahl hängt von der Schaltgeschwindigkeit und den Schaltungsanforderungen ab.

Gängige Dioden, die als Flyback-Dioden verwendet werden

Nachdem Sie verstanden haben, wie man eine Flyback-Diode auswählt, ist es hilfreich, die gängigen Diodentypen zu kennen, die in Schaltkreisen verwendet werden.Jeder Typ wird basierend auf den Anforderungen an Schaltgeschwindigkeit, Effizienz und Schaltungsfrequenz ausgewählt.

Serie 1N4001–1N4007

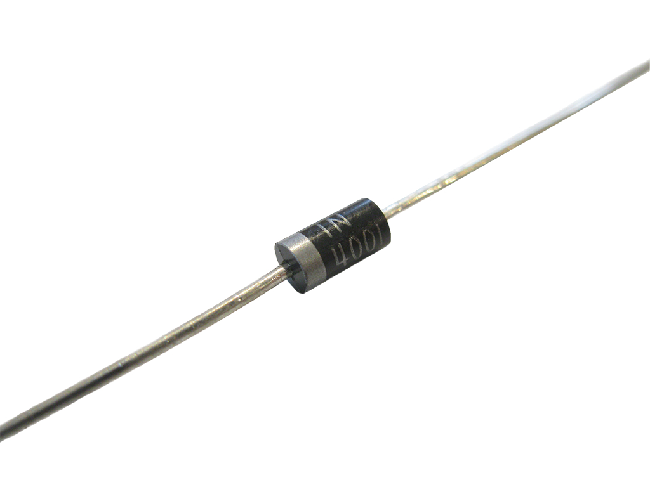

Abbildung 4. 1N400x-Diode

Bei der Serie 1N4001–1N4007 handelt es sich um eine Gruppe von Allzweck-Gleichrichterdioden, die häufig als Rücklaufdioden in Niederfrequenzschaltungen verwendet werden.Diese Dioden sind für die Standard-Leistungsgleichrichtung und den grundlegenden induktiven Lastschutz ausgelegt.Sie verarbeiten mäßige Ströme und werden häufig in Relaistreiberschaltungen und kleinen Gleichstrommotorsteuerungssystemen verwendet.Der Unterschied zwischen den einzelnen Modellen liegt hauptsächlich in der maximalen Sperrspannung.Da es sich um langsam erholende Dioden handelt, eignen sie sich am besten für Schaltanwendungen mit niedriger Geschwindigkeit.Wie in der Abbildung dargestellt, ist diese Axialleiterdiode einfach aufgebaut und in elektronischen Bauteilen weit verbreitet.

HER108

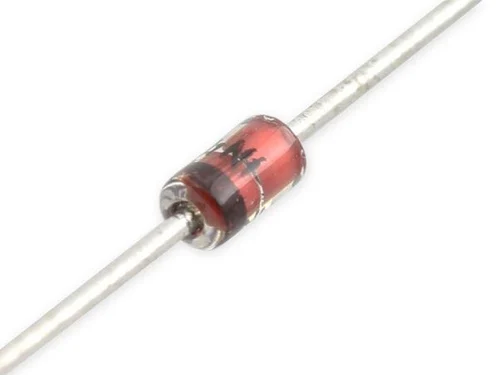

Abbildung 5. HER108-Diode

Die HER108 ist eine hocheffiziente Diode mit schneller Wiederherstellung, die für schnellere Schaltanwendungen entwickelt wurde.Sie wird häufig als Flyback-Diode in Schaltnetzteilen und PWM-Steuerschaltungen verwendet.Im Vergleich zu Standard-Gleichrichterdioden verfügt es über eine schnellere Sperrverzögerungszeit, wodurch Schaltverluste reduziert werden.Dadurch eignet es sich für Schaltkreise, die bei höheren Frequenzen arbeiten.Der HER108 unterstützt auch eine höhere Spannungsverarbeitungsfähigkeit und macht ihn so in anspruchsvollen Umgebungen zuverlässig.Wie in der Abbildung dargestellt, wird sie typischerweise in einem axialen Gehäuse geliefert, ähnlich wie andere Gleichrichterdioden.

UF4007

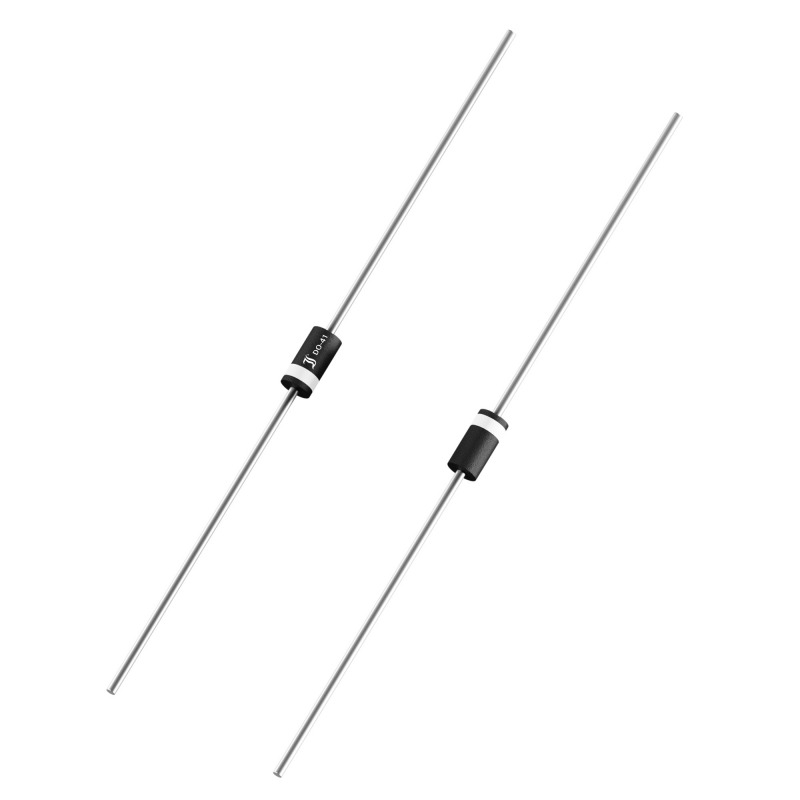

Abbildung 6. UF4007-Diode

Die UF4007 ist eine ultraschnelle Freilaufdiode, die häufig für den Rücklaufschutz in elektronischen Hochgeschwindigkeitsschaltungen eingesetzt wird.Er bietet den gleichen Spannungsnennbereich wie der 1N4007, jedoch mit viel schnellerer Schaltleistung.Diese Funktion macht es ideal für Schaltregler, Wechselrichter und SMPS-Schaltkreise.Aufgrund seiner schnellen Wiederherstellungszeit reduziert es den Lärm und verbessert die Gesamtsystemeffizienz.Sie wird oft gewählt, wenn Standarddioden für die Anwendung zu langsam sind.Wie in der Abbildung zu sehen ist, ähnelt sie einer normalen Gleichrichterdiode, ist jedoch für den Hochfrequenzbetrieb optimiert.

FR107

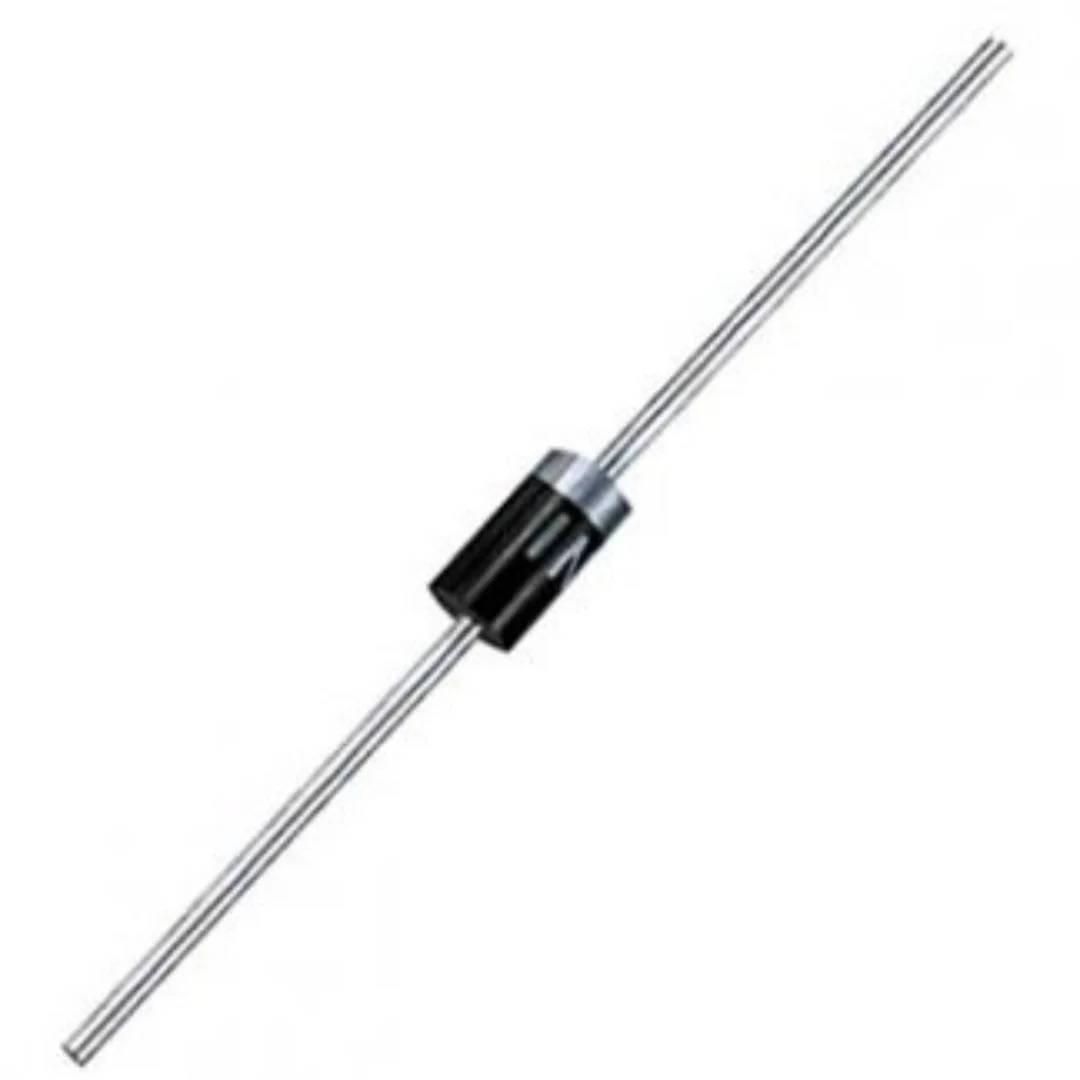

Abbildung 7. FR107-Diode

Die FR107 ist eine Gleichrichterdiode mit schneller Wiederherstellung, die häufig für Flyback- und Freilaufanwendungen verwendet wird.Im Vergleich zu standardmäßigen 1N400x-Dioden bietet sie eine schnellere Sperrverzögerung.Dadurch eignet es sich für Mittelfrequenz-Schaltkreise und Motortreibersysteme.Der FR107 unterstützt eine moderate Stromverarbeitung und eine stabile Leistung unter Schaltbedingungen.Es wird häufig in Stromversorgungskreisen verwendet, in denen eine verbesserte Reaktionsgeschwindigkeit erforderlich ist.Wie in Abbildung 7 dargestellt, wird es in einem kompakten Gehäuse mit axialen Anschlüssen für eine einfache Leiterplattenmontage geliefert.

1N5819

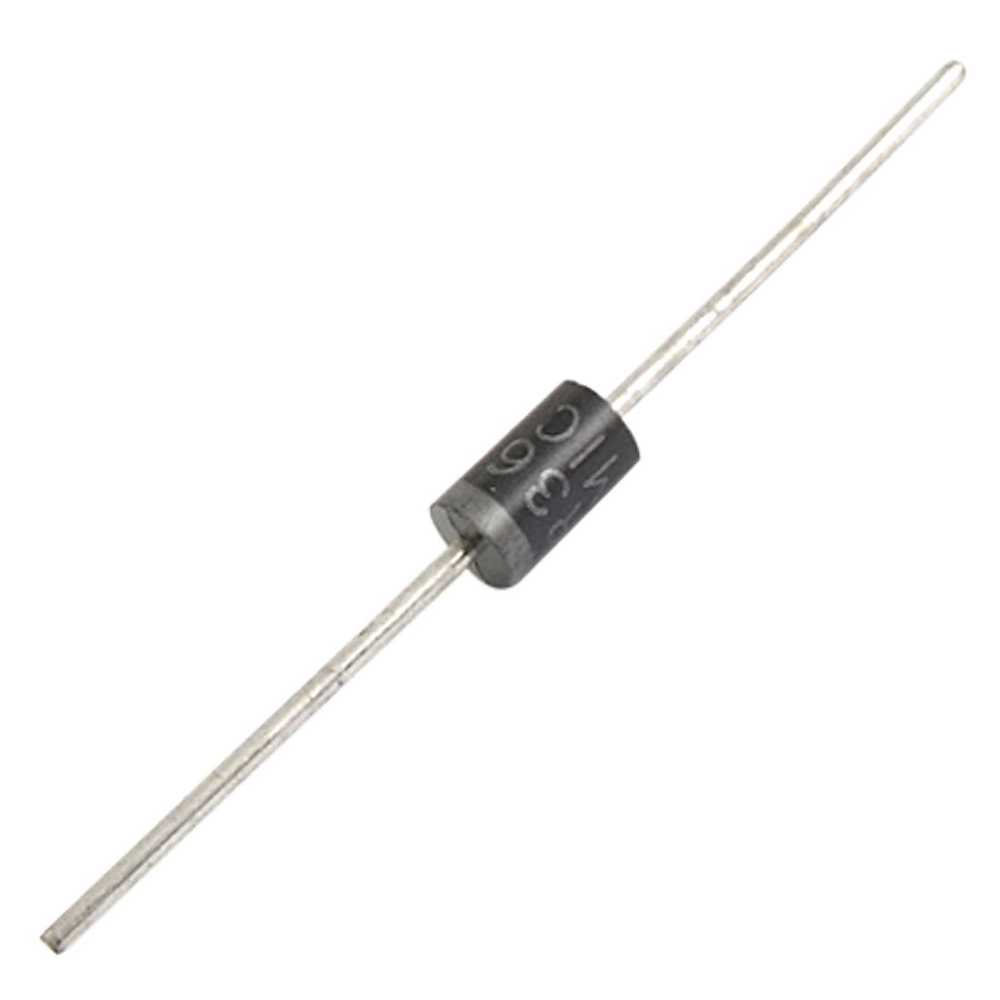

Abbildung 8. 1N5819 Schottky-Diode

Die 1N5819 ist eine Schottky-Diode, die üblicherweise als Flyback-Diode in Niederspannungsschaltungen mit hohem Wirkungsgrad verwendet wird.Im Gegensatz zu Standard-Gleichrichterdioden weist sie einen sehr geringen Durchlassspannungsabfall auf.Dies reduziert Leistungsverluste und verbessert die Effizienz in batteriebetriebenen Systemen.Außerdem bietet es eine sehr schnelle Schaltleistung, wodurch es für Hochfrequenz-DC/DC-Wandler geeignet ist.Aufgrund seines geringen Spannungsabfalls wird es häufig in Niederspannungs-Motortreibern und eingebetteter Elektronik eingesetzt.Wie in der Abbildung dargestellt, hat die Diode einen typischen axialen Formfaktor, nutzt jedoch intern die Schottky-Barriere-Technologie.

Flyback-Diode vs. Freilaufdiode vs. Snubber

Die Begriffe Flyback-Diode und Freilaufdiode werden häufig synonym verwendet, beziehen sich jedoch auf leicht unterschiedliche Verwendungskontexte.Eine Überspannungsschutzschaltung ist jedoch eine umfassendere Schutzmethode, bei der anstelle einer Diode Widerstände und Kondensatoren verwendet werden können.

Parameter	Flyback-Diode	Freilaufdiode	RC-Snubber-Schaltung
Grundlegende Definition	Schutzdiode für induktive Lasten	Diode, die eine Stromrückführung ermöglicht	Widerstands-Kondensator-Spannungsunterdrückungsnetzwerk
Hauptzweck	Gegen-EMF unterdrücken	Behalten Sie den aktuellen Pfad bei	Reduzieren Sie Spannungsspitzen und Klingeln
Typische Komponenten	Einzelne Diode	Einzelne Diode	Widerstand + Kondensator
Verwendet mit	Relais, Motoren, Spulen	Induktivitäten in Wandlern	Schaltgeräte
Platzierung	Über induktive Last	Über den Induktor	Über Schalter oder Last
Spannungsregelung	Klemmt die Spannung auf ein sicheres Niveau	Hält den Stromfluss aufrecht	Absorbiert vorübergehende Energie
Schaltungskomplexität	Ganz einfach	Ganz einfach	Komplexer
EMI-Reduzierung	Mäßig	Mäßig	Hoch
Auswirkungen auf die Schaltgeschwindigkeit	Verlangsamt den Stromabfall	Verlangsamt den Stromabfall	Ermöglicht kontrollierten Zerfall
Verlustleistung	Niedrig	Niedrig	Höher aufgrund des Widerstands
Frequenzeignung	Niedrig bis mittel	Mittel bis hoch	Hochfrequenzschaltungen
Energiehandhabung	Magnetische Energie	Magnetische Energie	Elektrische transiente Energie
Allgemeiner Nutzungsbegriff	Relaisschutz	Induktivität des Leistungswandlers	Hochgeschwindigkeits-Schaltschutz
Komponentenanzahl	Eins	Eins	Zwei oder mehr

Vorteile der Verwendung von Flyback-Dioden

Flyback-Dioden werden häufig verwendet, da sie einen einfachen und wirksamen Schaltungsschutz bieten.Sie verbessern die Zuverlässigkeit und verringern das Ausfallrisiko in Schaltsystemen.

• Schützt Transistoren, MOSFETs und Schaltgeräte vor Spannungsspitzen

• Reduziert elektrisches Rauschen und elektromagnetische Störungen (EMI)

• Kostengünstige und allgemein verfügbare Komponente

• Einfache Installation durch einfache Parallelschaltung

• Verbessert die allgemeine Haltbarkeit und Lebensdauer des Schaltkreises

• Erfordert nur minimale zusätzliche Designkomplexität

Anwendungen von Flyback-Dioden

Flyback-Dioden werden häufig in Schaltkreisen verwendet, die induktive Lasten enthalten.Ihre Rolle spielt eine große Rolle bei der Aufrechterhaltung eines stabilen und sicheren Betriebs in vielen elektronischen Systemen.

1. Relaistreiberschaltungen

Rücklaufdioden werden häufig in Relaistreiberschaltungen verwendet, um Transistoren zu schützen, die die Relaisspule steuern.Beim Abschalten des Relais verhindert die Diode Hochspannungsspitzen.Dies gewährleistet einen zuverlässigen Betrieb in Automatisierungs- und Steuerungssystemen.

2. DC-Motorsteuerung

In Treiberschaltungen für Gleichstrommotoren schützen Flyback-Dioden Schaltgeräte vor induktiven Spannungsspitzen.Sie werden in H-Brücken-Motorsteuerungen und PWM-Geschwindigkeitsreglern verwendet.Dies trägt dazu bei, einen stabilen Motorbetrieb aufrechtzuerhalten.

3. Magnetsteuersysteme

Magnetspulen erzeugen im ausgeschalteten Zustand eine starke induktive Spannung.Eine Flyback-Diode verhindert Schäden an der Steuerelektronik.Diese Systeme sind in der industriellen Automatisierung und Ventilsteuerung weit verbreitet.

4. Automobilelektronik

Flyback-Dioden werden in Kfz-Relaismodulen und Aktorschaltungen verwendet.Fahrzeuge enthalten viele induktive Lasten wie Einspritzdüsen und Relais.Der richtige Schutz verbessert die langfristige Zuverlässigkeit in rauen Umgebungen.

5. Schaltnetzteile

In Schaltkreisen werden Flyback-Dioden verwendet, um den Energiefluss in induktiven Komponenten zu steuern.Sie tragen zum Schutz von MOSFETs und zur Kontrolle von Spannungsspitzen bei.Dies verbessert die Systemstabilität in geregelten Stromversorgungssystemen.

6. Eingebettete und Mikrocontrollersysteme

Mikrocontroller steuern Relais und Motoren häufig über Transistoren.Rücklaufdioden schützen diese Niederspannungs-Logiksysteme vor induktiven Transienten.Dies verhindert unerwartete Resets oder Hardwareschäden.

Fazit

Eine Flyback-Diode schützt Schaltgeräte, indem sie beim Ausschalten der Stromversorgung einen sicheren Pfad für induktiven Strom bietet.Für einen wirksamen Schutz sind die richtige Platzierung über der induktiven Last und die richtige Auswahl basierend auf Spannungsnennwert, Stromkapazität und Wiederherstellungsgeschwindigkeit wichtig.Je nach Schaltfrequenz und Effizienzanforderungen werden verschiedene Diodentypen ausgewählt, darunter Standard-, Fast-Recovery- und Schottky-Dioden.Durch die Reduzierung von Spannungsspitzen, elektrischem Rauschen und Komponentenstress verbessern Flyback-Dioden die Zuverlässigkeit und verlängern die Lebensdauer elektronischer Systeme.
