Was ist ein Transformatorkern?

Sie haben vielleicht bemerkt, dass Transformatoren nahezu jedes elektrische System um Sie herum leise unterstützen.Im Zentrum von ihnen allen steht der Transformatorkern, der die magnetische Energie leitet, sodass die Spannung sicher und effizient geändert werden kann.Wenn Sie verstehen, wie Transformatorkerne funktionieren, können Sie erkennen, warum es unterschiedliche Designs gibt und wo die einzelnen am besten passen.Von großen Kraftwerken bis hin zu alltäglicher Elektronik beeinflussen Kernform, Struktur und Material die Leistung.Dieser Leitfaden führt Sie auf klare Weise durch die Grundlagen der Transformatorkerne und hilft Ihnen dabei, deren Funktionsweise mit dem tatsächlichen Einsatzort in Verbindung zu bringen.

Katalog

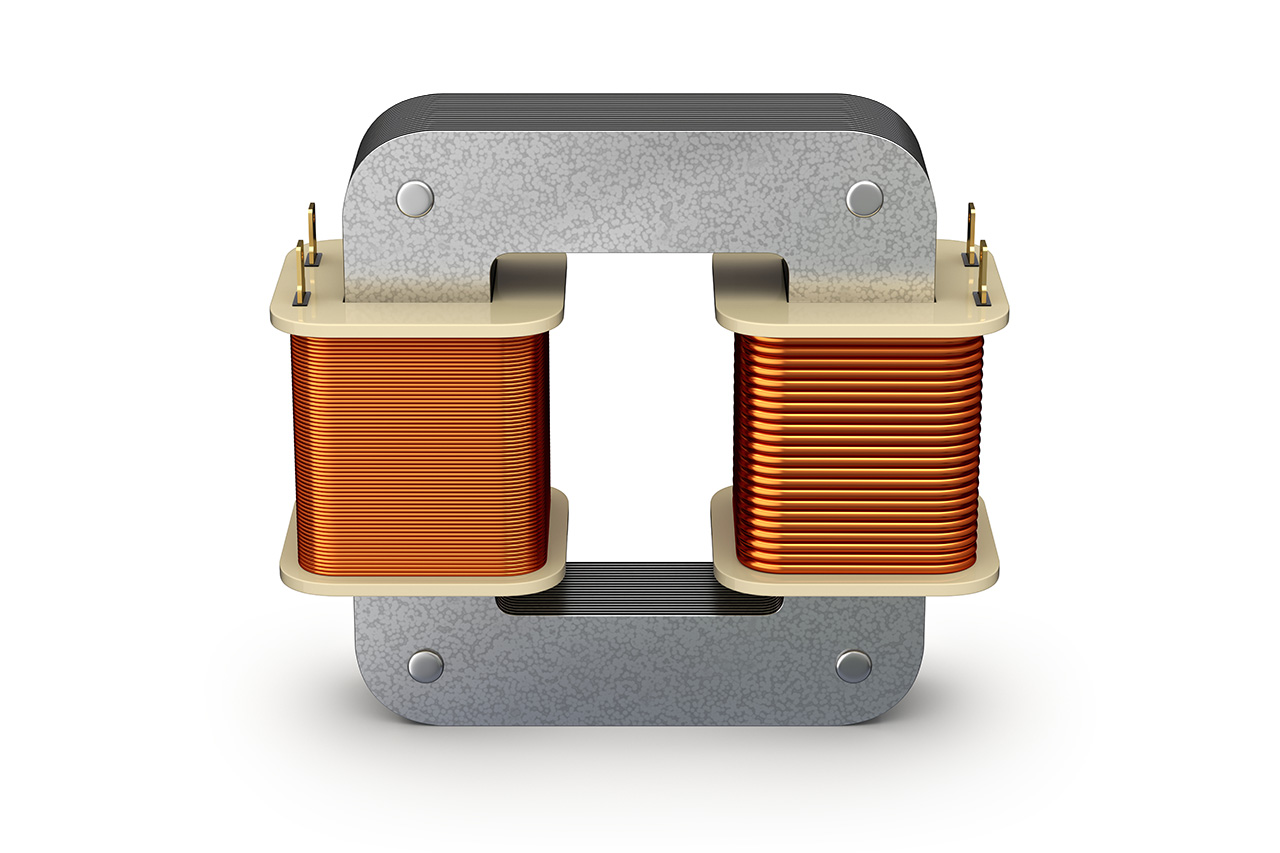

Abbildung 1. Transformatorkern

Was ist ein Transformatorkern?

Ein Transformatorkern ist die magnetische Struktur im Inneren eines Transformators, die die Energieübertragung zwischen den Wicklungen ermöglicht.Es besteht normalerweise aus ferromagnetischen Materialien wie Siliziumstahl, die einen einfachen Fluss des Magnetflusses ermöglichen.Der Kern bietet einen definierten magnetischen Pfad, der die Primär- und Sekundärwicklungen verbindet.

Seine Hauptfunktion besteht darin, die magnetische Kopplung zwischen Wicklungen zu unterstützen.Wenn Wechselstrom durch die Primärwicklung fließt, entsteht ein sich änderndes Magnetfeld, das der Kern zur Sekundärwicklung leitet und so eine Spannungsumwandlung ohne direkten elektrischen Kontakt ermöglicht.

Der Kern erfüllt auch eine strukturelle Funktion, indem er die Wicklungen an Ort und Stelle hält und die richtige Ausrichtung aufrechterhält.Durch diese magnetischen und mechanischen Funktionen spielt der Transformatorkern eine zentrale Rolle für den zuverlässigen Transformatorbetrieb.

Teile eines Transformatorkerns

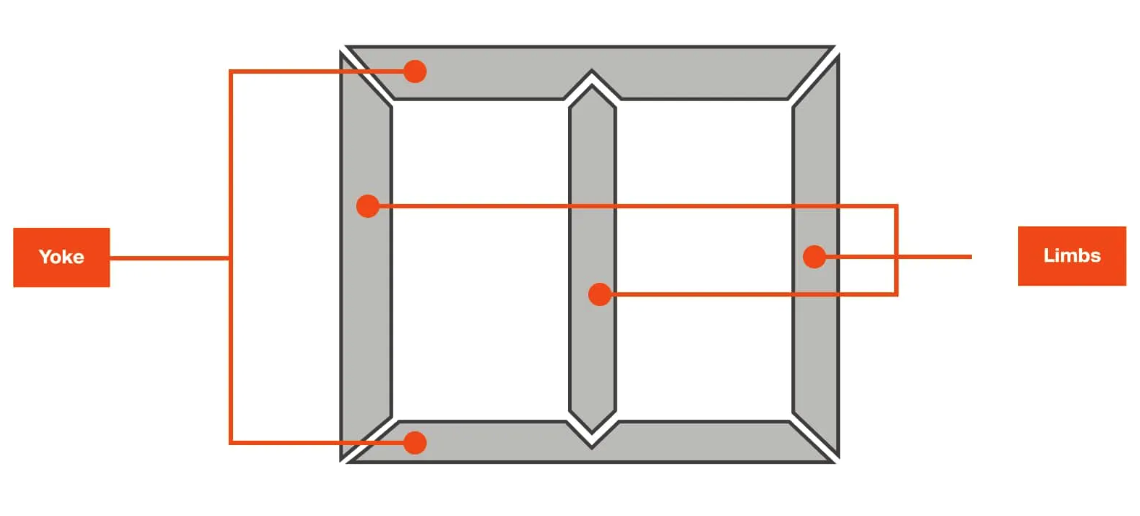

Abbildung 2. Teile eines Transformatorkerns

Ein Transformatorkern besteht aus einigen Schlüsselteilen, die den Magnetfluss leiten und die Wicklungen tragen.Zusammen beeinflussen diese Teile sowohl die magnetische Leistung als auch den Gesamtwirkungsgrad des Transformators.

Kernglieder

Kernschenkel sind die vertikalen Abschnitte des Transformatorkerns, um die die Wicklungen gelegt werden.Diese Abschnitte führen den größten Teil des während des Betriebs erzeugten Magnetflusses.Während Strom durch die Wicklungen fließt, stellen die Gliedmaßen einen Pfad mit geringem Widerstand bereit, der es dem Magnetfeld ermöglicht, direkt durch die Spulen zu fließen und so eine effektive Energieübertragung zwischen den Wicklungen zu unterstützen.Da die Wicklungen an den Schenkeln montiert sind, beeinflussen ihre Größe und Form auch die Kühlung, den Isolationsabstand und die gesamte Transformatoranordnung.

Kernjoche

Kernjoche sind die horizontalen Abschnitte des Kerns, die die Schenkel verbinden und den Magnetkreis vervollständigen.Ihre Hauptaufgabe besteht darin, einen kontinuierlichen Rückweg für den magnetischen Fluss bereitzustellen und sicherzustellen, dass das Feld innerhalb der Kernstruktur begrenzt bleibt und sich nicht in die umgebende Luft ausbreitet.Die Joche leiten nicht nur den Fluss, sondern tragen auch dazu bei, den Kern zusammenzuhalten, was zur mechanischen Festigkeit beiträgt und die richtige Ausrichtung zwischen den Gliedmaßen während des Betriebs und der Handhabung aufrechterhält.

Wie ein Transformatorkern funktioniert

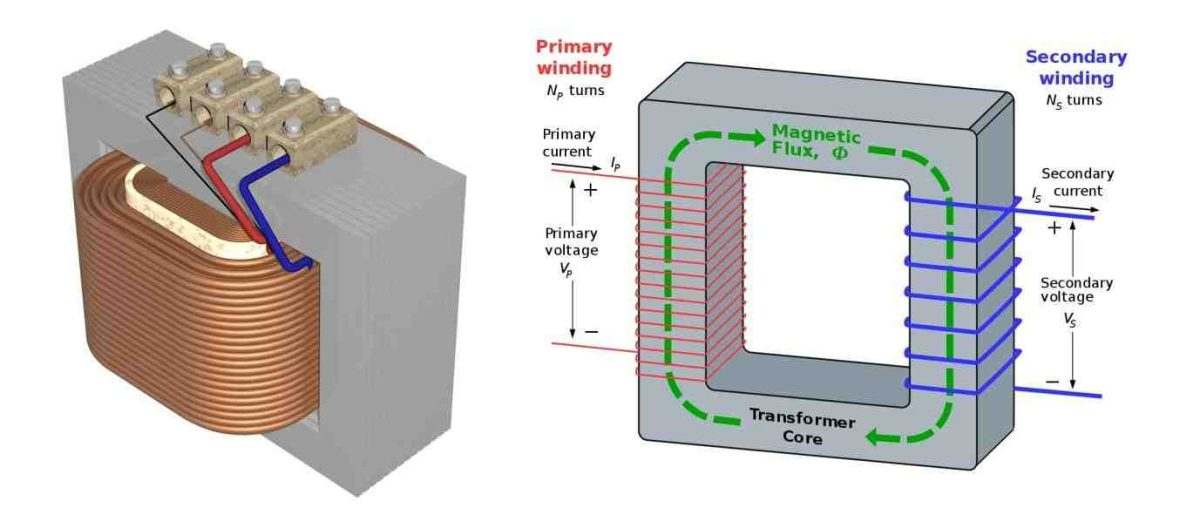

Abbildung 3. Magnetischer Flussfluss in einem Transformatorkern

Die Funktion eines Transformatorkerns besteht darin, dass er einen definierten Weg für den magnetischen Fluss bereitstellt, der durch Wechselstrom in der Primärwicklung erzeugt wird.Wenn ein Wechselstrom durch die Primärwicklung fließt, erzeugt dieser ein sich ständig änderndes Magnetfeld.Dieses Feld konzentriert sich im Kern, da das Kernmaterial dem magnetischen Fluss einen viel geringeren Widerstand bietet als die umgebende Luft.

Der magnetische Fluss wandert durch den Kern und verbindet sowohl die Primär- als auch die Sekundärwicklung.Da sich dieser Fluss im Laufe der Zeit ändert, induziert er eine Spannung in der Sekundärwicklung.Durch diesen Prozess wird elektrische Energie ohne direkten elektrischen Kontakt von der Primärseite auf die Sekundärseite übertragen.Das Vorhandensein des Kerns stellt sicher, dass der Großteil des von der Primärwicklung erzeugten Magnetfelds die Sekundärwicklung erreicht und sich nicht nach außen verteilt.

Durch die Führung des Magnetflusses entlang eines kontrollierten Pfades trägt der Transformatorkern dazu bei, eine effiziente Kopplung zwischen den Wicklungen aufrechtzuerhalten und Verluste durch magnetische Streufelder zu begrenzen.Dieses kontrollierte magnetische Verhalten ermöglicht eine stabile und vorhersehbare Spannungsumwandlung und bildet die Grundlage für den Transformatorbetrieb in praktischen elektrischen Systemen.

Gängige Transformatorkerntypen

Moderne Transformatoren verwenden je nach Anwendung, Effizienzanforderungen und Fertigungsanforderungen unterschiedliche Kernkonstruktionen.Kernform und -konstruktion beeinflussen die magnetische Leistung, die Verluste und das Gesamtverhalten des Transformators.

Kerntyp vs. Manteltyp-Transformatorkerne

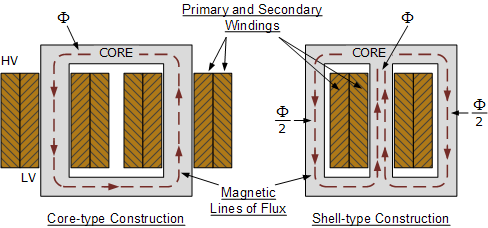

Abbildung 4. Transformatorkerne vom Kern- und Schalentyp

Kern- und Manteltransformatoren unterscheiden sich hauptsächlich in der Anordnung der Wicklungen und des Kerns, was sich direkt auf den magnetischen Fluss, den Materialverbrauch und die Gesamtverluste auswirkt.

Bei einem Kerntransformator sind die Wicklungen um die Kernschenkel herum angeordnet und der magnetische Fluss fließt durch die Kernabschnitte, die diese Wicklungen tragen.Diese Anordnung erzeugt einen relativ offenen magnetischen Pfad und macht die Wicklungen leichter zugänglich.Aufgrund dieser Anordnung benötigen Kernkonstruktionen im Allgemeinen weniger Kernmaterial, aber etwas mehr Wickelmaterial.Sie werden häufig in großen Leistungs- und Verteilungstransformatoren eingesetzt, bei denen eine einfache Isolierung, Kühlung und Wartung wichtig sind.

Bei einem Manteltransformator umgibt der Kern die Wicklungen und schließt sie in die Kernstruktur ein.Der magnetische Fluss wird innerhalb des Kerns in mehrere Pfade aufgeteilt, was dazu beiträgt, ihn fest einzudämmen.Dies reduziert den Streufluss und kann zu geringeren magnetischen Verlusten führen.Schalenartige Konstruktionen erfordern in der Regel mehr Kernmaterial, aber weniger Wickelmaterial.Sie werden häufig für Verteilungs- und Spezialtransformatoren ausgewählt, bei denen kompakte Größe, verbesserte magnetische Steuerung und reduzierte Geräusche bevorzugt werden.

Drei-, vier- und fünfschenklige Transformatorkerne

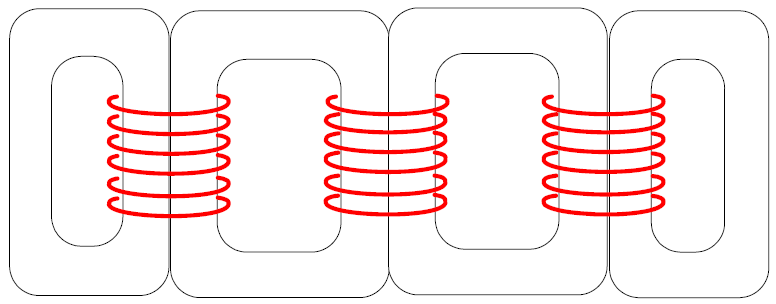

Abbildung 5. Drei-, vier- und fünfschenklige Transformatorkerne

Die Anzahl der Schenkel in einem Transformatorkern hat direkten Einfluss darauf, wie der magnetische Fluss während des Betriebs durch den Kern zurückkehrt.Jedes Glied stellt einen Weg für den von den Wicklungen erzeugten Fluss dar, und die Gesamtanordnung der Gliedmaßen bestimmt, wie gut dieser Fluss in der Kernstruktur enthalten ist.

Ein dreischenkliger Transformatorkern wird häufig in vielen Dreiphasentransformatoren verwendet, da er eine kompakte und materialeffiziente Bauweise bietet.In dieser Konfiguration ist jede Phasenwicklung auf einem Schenkel platziert und der magnetische Fluss von den drei Phasen teilt sich gemeinsame Rückwege durch den Kern.Diese Anordnung funktioniert unter ausgewogenen Betriebsbedingungen gut und wird häufig für Standardanwendungen ausgewählt, bei denen Einfachheit und reduziertes Kernmaterial bevorzugt werden.

Unter bestimmten Betriebsbedingungen reichen die gemeinsamen Rückführungspfade in einem dreischenkligen Kern jedoch nicht aus, um alle Komponenten des magnetischen Flusses vollständig einzudämmen.Vier- und fünfschenklige Transformatorkerne lösen dieses Problem, indem sie ein oder zwei äußere Schenkel hinzufügen, die als dedizierte Rückwege fungieren.Diese zusätzlichen Glieder sorgen für klarere Wege für die Zirkulation des Magnetflusses im Kern, anstatt sich auf umgebende Strukturen auszubreiten.

Durch die verbesserte Kontrolle des Rückflusses tragen vier- und fünfschenklige Konstruktionen dazu bei, magnetische Streufelder zu reduzieren, zusätzliche Verluste zu begrenzen und den Geräuschpegel zu senken.Aus diesem Grund werden sie häufig in Transformatorkonfigurationen eingesetzt, bei denen Flussgleichgewicht, thermische Leistung oder Betriebsstabilität eine genauere Kontrolle des magnetischen Verhaltens erfordern.

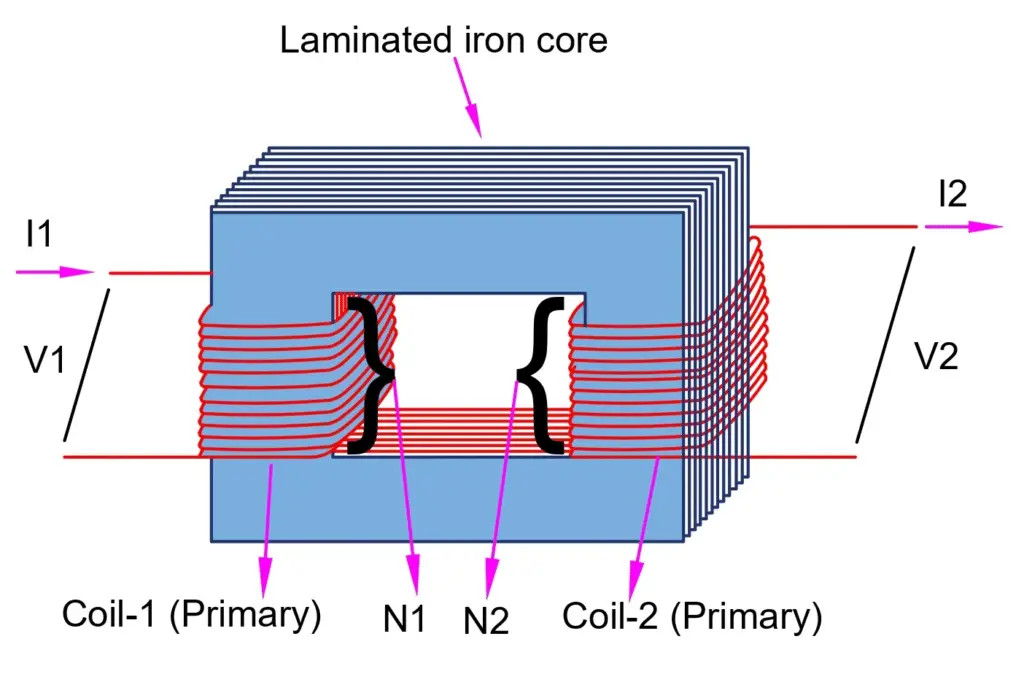

Laminierter Transformatorkern

Abbildung 6. Struktur des laminierten Transformatorkerns

Ein laminierter Transformatorkern besteht aus dünnen Elektroblechblechen, die zur Kernstruktur gestapelt sind.Jede Platte ist elektrisch von der nächsten isoliert, was unerwünschte zirkulierende Ströme innerhalb des Kernmaterials begrenzt.Durch die Reduzierung dieser Ströme trägt die laminierte Struktur dazu bei, die Wärmeentwicklung während des Betriebs zu kontrollieren und die Gesamteffizienz zu verbessern.

Diese Art der Kernkonstruktion wird häufig in modernen Transformatoren verwendet, da sie ein praktisches Gleichgewicht zwischen Energieeffizienz, mechanischer Festigkeit und Herstellungskosten bietet.Laminierte Kerne funktionieren zuverlässig über einen weiten Leistungsbereich hinweg, wodurch sie sowohl für Anwendungen mit geringer Leistung als auch für größere Verteilungs- oder Leistungstransformatoren geeignet sind.

Transformatorkern mit verteilter Lücke

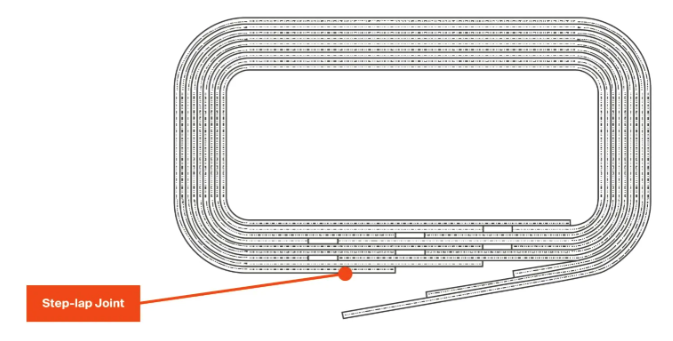

Abbildung 7. Transformatorkern mit verteilter Lücke

Ein Transformatorkern mit verteilter Lücke, oft auch als gewickelter Kern bezeichnet, wird durch Formen von Stahllamellen zu einer durchgehenden Kernstruktur gebildet, anstatt sie als gestapelte Abschnitte zusammenzusetzen.Diese Herstellungsmethode führt zu kleinen Lücken, die über den gesamten Kern verteilt sind und nicht an bestimmten Verbindungsstellen konzentriert sind.

Die verteilten Lücken tragen zur Steuerung des magnetischen Verhaltens bei, indem sie den Flussfluss glätten und die lokale Sättigung begrenzen.Dieses Design trägt auch zu einem geringeren Betriebsgeräusch und einer stabilen magnetischen Leistung unter normalen Lastbedingungen bei.Verteilte Spaltkerne werden üblicherweise in Verteiltransformatoren verwendet, bei denen ein konsistenter Betrieb, zuverlässige Leistung und reduzierte Herstellungskosten wichtige Designaspekte sind.

Ringkerntransformatorkern

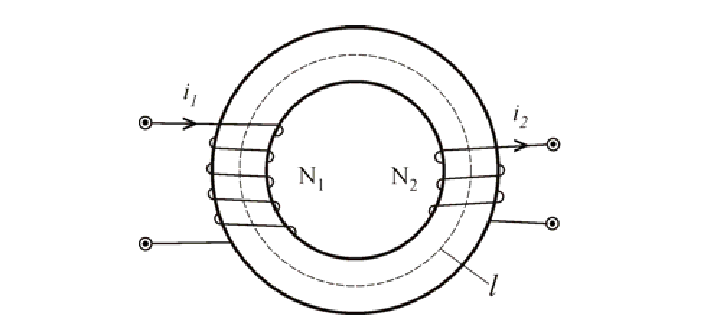

Abbildung 8. Ringkerntransformatorkern

Ein Ringkerntransformatorkern hat eine ringförmige Struktur, um die gleichmäßig Wicklungen gewickelt sind.Dieses Design sorgt für einen sehr glatten Magnetpfad, der zu geringeren Verlusten und einer Reduzierung magnetischer Streufelder beiträgt.Ringkerne werden häufig in kompakten Netzteilen und elektronischen Geräten verwendet, insbesondere wenn leiser Betrieb und geringe Größe wichtig sind.

Anwendungen von Transformatorkernen

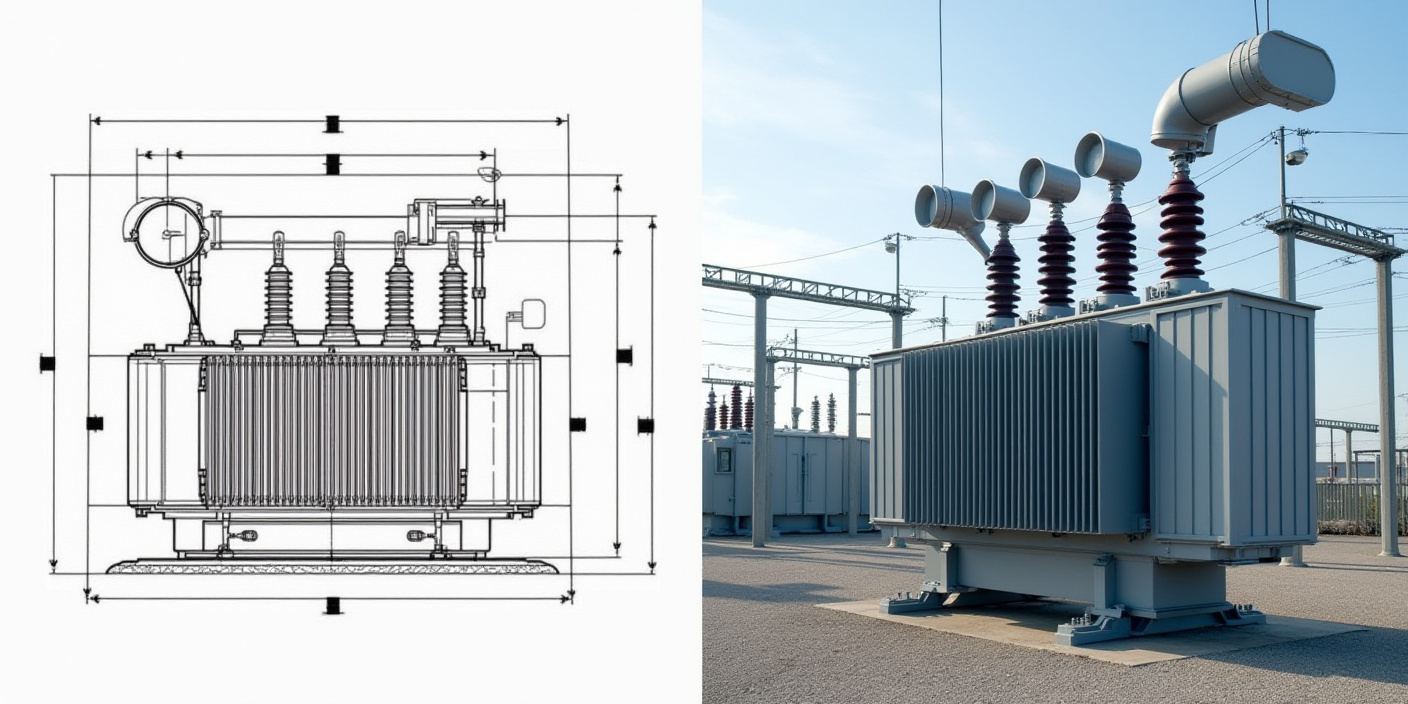

Abbildung 9. Anwendungen von Leistungstransformatoren

Transformatorkerne werden in einer Vielzahl elektrischer Systeme eingesetzt, wo sie eine zuverlässige Energieübertragung und Spannungsregelung unter verschiedenen Betriebsbedingungen ermöglichen.Ihr Design und ihre Materialauswahl variieren je nach Systemspannung, Effizienzerwartungen, physikalischen Größenbeschränkungen und Umgebungsanforderungen.

In Stromverteilungsnetzen sind Transformatorkerne ein zentraler Bestandteil von Mast-, Boden- und Bodentransformatoren.Diese Systeme arbeiten kontinuierlich und häufig mit hohen Spannungen. Daher werden die Kernkonstruktionen so gewählt, dass sie Verluste minimieren, die Wärme kontrollieren und eine lange Lebensdauer gewährleisten.In Umspannwerken unterstützen größere Transformatorkerne die Spannungsumwandlung zwischen Übertragungs- und Verteilungsebene, wo mechanische Festigkeit und stabile magnetische Leistung besonders wichtig sind.

Transformatorkerne werden auch häufig in Industrieanlagen wie Motorantrieben, Schweißsystemen und Stromumwandlungseinheiten eingesetzt.In diesen Umgebungen müssen Kerne unterschiedliche Lasten und häufiges Umschalten bewältigen und gleichzeitig eine konstante Leistung aufrechterhalten.Bei den zentralen Designentscheidungen wird hier häufig ein Gleichgewicht zwischen Effizienz, Haltbarkeit und thermischer Stabilität gewählt.

In elektronischen Geräten und kompakten Netzteilen werden kleinere Transformatorkerne verwendet, um niedrige bis mittlere Leistungspegel zu bewältigen.Bei diesen Anwendungen wird größerer Wert auf Größe, Geräuschreduzierung und elektromagnetische Kontrolle gelegt, was Einfluss auf die Wahl der Kernform und -konstruktion hat.Bei allen Anwendungen werden Transformatorkerne so ausgewählt, dass sie den Betriebsbedingungen entsprechen und eine zuverlässige Leistung sowohl in großen Infrastrukturen als auch in alltäglichen elektronischen Systemen gewährleisten.

Fazit

Transformatorkerne spielen eine zentrale Rolle bei der Bewegung elektrischer Energie durch Energiesysteme.Sie haben gesehen, wie die Kernstruktur den Magnetfluss leitet und eine sichere Spannungsumwandlung unterstützt.Es gibt unterschiedliche Kerndesigns, da die Betriebsbedingungen, Effizienzanforderungen und Größenbeschränkungen von Anwendung zu Anwendung unterschiedlich sind.Laminierte Kerne, Kerne mit verteiltem Spalt und Ringkerne dienen jeweils bestimmten Zwecken.Die Anordnung der Gliedmaßen beeinflusst auch die Art und Weise, wie der magnetische Fluss durch den Kern zurückkehrt.Wenn Sie diese Unterschiede verstehen, wird es einfacher zu erkennen, warum Transformatorkerne so konstruiert sind, wie sie sind, und wie sie einen zuverlässigen elektrischen Betrieb unterstützen.
