Was ist ein Wechselrichter?Funktionsweise, Typen, Komponenten und Anwendungen

Mit einem Wechselrichter können Sie Gleichstrom in Wechselstrom umwandeln, sodass Sie gängige Elektrogeräte betreiben können.Um zu verstehen, wie es funktioniert, müssen Sie seine Grundkomponenten, Funktionsprinzipien, Typen, Spezifikationen, Vorteile, Einschränkungen und Anwendungen kennen.Außerdem erfahren Sie, wie sich Wechselrichter von Geräten wie USV-Systemen und Konvertern unterscheiden.Am Ende werden Sie die Schlüsselfaktoren verstehen, die bei der Auswahl des richtigen Wechselrichters für Ihre Anforderungen eine Rolle spielen.

Katalog

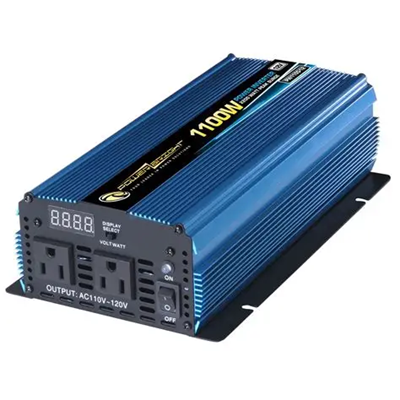

Abbildung 1. Tragbarer Wechselrichter

Was ist ein Wechselrichter?

Ein Wechselrichter ist ein elektronisches Gerät, das Gleichstrom (DC) in Wechselstrom (AC) umwandelt.Gleichstrom stammt normalerweise aus Quellen wie Batterien, Solarpaneelen oder elektrischen Systemen von Fahrzeugen, während Wechselstrom die Standardform ist, die von den meisten Haushaltsgeräten und Steckdosen verwendet wird.Der Hauptzweck eines Wechselrichters besteht darin, Gleichstrom für wechselstrombetriebene Geräte nutzbar zu machen.Vereinfacht ausgedrückt fungiert es als Brücke zwischen einer Gleichstromquelle und alltäglichen Wechselstromgeräten.Aufgrund dieser Funktion werden Wechselrichter häufig überall dort eingesetzt, wo gespeicherter oder netzunabhängiger Strom für den Betrieb standardmäßiger elektrischer Lasten benötigt wird.

Hauptkomponenten eines Wechselrichters

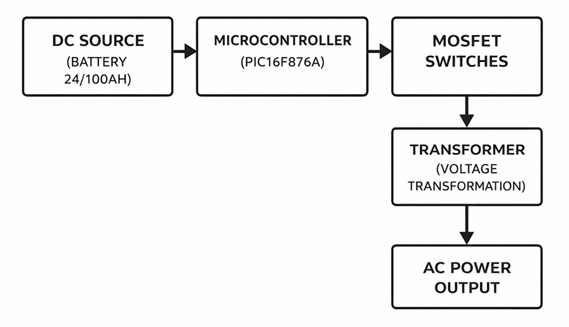

Abbildung 2. Hauptkomponenten eines Wechselrichters

• Gleichstromquelle

Dies ist die Eingangsstromquelle des Wechselrichters.Es liefert Gleichstrom, den der Wechselrichter in Wechselstrom umwandelt.In vielen Systemen ist die Gleichstromquelle eine Batteriebank, die Energie für den tragbaren, Backup- oder netzunabhängigen Einsatz speichert.

• Mikrocontroller

Dieser Teil fungiert als Steuerteil des Wechselrichters.Es verwaltet Zeitsignale und hilft bei der Koordinierung der Funktionsweise der Schaltstufe.In praktischen Ausführungen trägt der Controller auch dazu bei, die Ausgabe stabil und organisiert zu halten.

• MOSFET-Schalter

MOSFETs sind elektronische Schaltgeräte, die in der Leistungsstufe eingesetzt werden.Sie schalten den Gleichstromeingang mit hoher Geschwindigkeit ein und aus, um das für den Wechselstromausgang erforderliche wechselnde elektrische Muster zu erzeugen.Ihre schnelle Schaltfähigkeit macht sie zu einer häufigen Wahl in modernen Wechselrichterschaltungen.

• Transformator (Spannungstransformation)

Der Transformator passt den Spannungspegel an die erforderliche Leistung an.Bei vielen Wechselrichterdesigns trägt es dazu bei, die Spannung auf ein höheres AC-Niveau zu erhöhen.In einigen Systemen unterstützt es auch die elektrische Isolierung.

• Wechselstromausgang

Dies ist der letzte Ausgangsabschnitt des Wechselrichters.Es liefert Wechselstrom, der von angeschlossenen Geräten oder Geräten genutzt werden kann.Der Ausgang ist darauf ausgelegt, Strom in einer Form bereitzustellen, die Wechselstromgeräte verarbeiten können.

Wie funktioniert ein Wechselrichter?

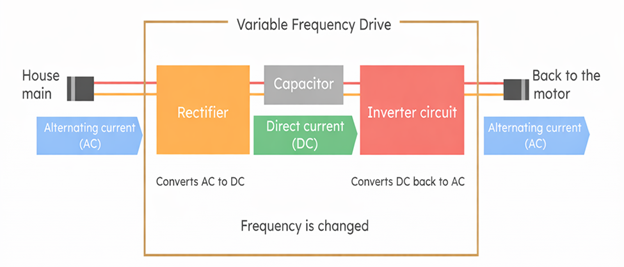

Abbildung 3. Vereinfachtes Funktionsprinzip des Wechselrichters

Ein Wechselrichter funktioniert, indem er konstanten Gleichstrom aufnimmt und ihn in eine sich ändernde elektrische Leistung umwandelt, die sich wie Wechselstrom verhält.Zunächst wird die zugeführte Energie elektronisch verarbeitet, so dass der Strom sehr schnell hin- und hergeschaltet werden kann.Dieses schnelle Umschalten erzeugt ein alternierendes Muster anstelle des konstanten einseitigen Flusses, der bei Gleichstrom auftritt.Die Wellenform wird dann so geformt und konditioniert, dass sie besser an die Form des Wechselstroms angepasst werden kann, der von herkömmlichen Geräten verwendet wird.Bei vielen Konstruktionen wird während des Prozesses auch die Spannung angepasst, damit die Leistung für die vorgesehene Last geeignet ist.Das Ergebnis ist eine Wechselstromversorgung, die Geräte, Werkzeuge oder elektronische Geräte über eine Batterie oder eine andere Gleichstromquelle betreiben kann.Diese Gleichstrom-zu-Wechselstrom-Umwandlung durch Hochgeschwindigkeitsschaltung ist das Kernarbeitsprinzip eines Wechselrichters.

Arten von Wechselrichtern

Rechteckwellen-Wechselrichter

Ein Rechteckwechselrichter ist die einfachste Art von Wechselrichter.Es erzeugt eine Grundwellenform, die scharf zwischen positiver und negativer Spannung wechselt und dazwischen nur wenig Formung aufweist.Da die Ausgabe sehr abrupt erfolgt, ist die Wellenform nicht glatt wie bei normalem Netzstrom.Dieses einfache Design macht den Aufbau von Rechteckwechselrichtern einfach und weist eine geringe Komplexität auf.Allerdings kann die raue Leistung bei vielen Elektrogeräten zu Geräuschen, Hitze oder schlechter Leistung führen.Sie eignen sich hauptsächlich für sehr einfache ohmsche Lasten und einfache Geräte, die keinen sauberen Strom benötigen.In modernen Anwendungen sind Rechteckwechselrichter weniger verbreitet, da viele Geräte eine stabilere Wechselstromwellenform benötigen.

Modifizierter Sinus-Wechselrichter

Ein Wechselrichter mit modifizierter Sinuswelle ist ein Wechselrichter, der eine stufen- oder treppenartige Wechselstromwellenform erzeugt.Seine Ausgabe ist glatter als eine Rechteckwelle, aber sie ist immer noch nicht die gleiche wie die saubere Sinuswelle, die vom Stromnetz geliefert wird.Dieses Design wird häufig verwendet, da es ein ausgewogenes Verhältnis zwischen Kosten und grundlegender Leistung bietet.Viele gängige Geräte können mit modifizierter Sinuswellenleistung betrieben werden, insbesondere einfache Haushaltslasten und einige kleine Elektronikgeräte.Dennoch kann die abgestufte Wellenform bei empfindlichen Geräten und motorbetriebenen Geräten zu Brummen, zusätzlicher Hitze oder verringerter Effizienz führen.Aus diesem Grund wird dieser Wechselrichtertyp häufig für allgemeine Lasten und nicht für empfindliche Elektronik verwendet.Es bleibt eine gängige Option, wenn die Erschwinglichkeit wichtiger ist als die erstklassige Wellenformqualität.

Reiner Sinus-Wechselrichter

Ein reiner Sinuswellen-Wechselrichter ist ein Wechselrichter, der eine glatte Wechselstromwellenform erzeugt, die der normalen Netzstromversorgung sehr nahe kommt.Seine Leistung ist so ausgelegt, dass er mit dem sauberen sinusförmigen Strom übereinstimmt, der in Privathaushalten, Büros und vielen gewerblichen Systemen verwendet wird.Da die Wellenform stabil und verfeinert ist, funktioniert sie gut mit empfindlicher Elektronik, Audiogeräten, medizinischen Geräten und Geräten mit Motoren.Dieser sauberere Ausgang trägt auch dazu bei, elektrisches Rauschen, Überhitzung und Leistungsprobleme bei anspruchsvollen Lasten zu reduzieren.Wenn die Stromqualität oberste Priorität hat, werden häufig Wechselrichter mit reiner Sinuswelle eingesetzt.Sie sind besonders nützlich in Systemen, in denen ein zuverlässiger Betrieb wichtiger ist als niedrigere Vorlaufkosten.Aus diesem Grund wird dieser Typ allgemein als die bevorzugte Option für anspruchsvolle oder sensible AC-Anwendungen angesehen

Spezifikationen des Wechselrichters

	Spezifikationen
Eingangsspannung	Gemeinsamer DC-Eingang Stufen: 12 V, 24 V oder 48 V DC.
Ausgangsspannung	Standard-AC Ausgang: 110 V, 120 V, 220 V oder 230 V AC.
Ausgangsfrequenz	Ausgabe Frequenz: 50 Hz oder 60 Hz.
Nennleistung	Kontinuierlich Ausgangsleistung typischerweise 150 W bis 5000 W.
Spitzenleistung	Kurze Spitzenleistung etwa das 1,5- bis 2-fache der Nennleistung.
Wellenformtyp	Ausgangswellenform: Rechteckwelle, modifizierte Sinuswelle oder reine Sinuswelle.
Effizienz	Typisch Umwandlungseffizienz: 85 % bis 95 %.
Leerlaufleistung Verbrauch	Stromverbrauch im Leerlauf typischerweise 5 W bis 25 W.
Überlastung Schutz	Schutz Aktiviert bei etwa 100–120 % der Nennleistung.
Kurzschluss Schutz	Der Ausgang wird geschlossen bei einem Kurzschluss sofort abgeschaltet.
Niederspannung Herunterfahren	Es erfolgt eine Abschaltung je nach Systemspannung etwa 10,5 V, 21 V oder 42 V.
Hochspannung Schutz	Schutz Wird abhängig von der Systemspannung bei etwa 15 V, 30 V oder 60 V aktiviert.
Ausgangsspannung Verordnung	Ausgangsspannung innerhalb von ±5 % des Nennwerts gehalten.
Kühlmethode	Beim Kühlen wird Wärme verwendet Spülbecken oder Kühlventilatoren.
Betrieb Temperaturbereich	Typischer Bereich: −10 °C bis 50 °C.

Vorteile und Grenzen von Wechselrichtern

Vorteile von Wechselrichtern

• Wandelt Gleichstrom in nutzbaren Wechselstrom um.

• Ermöglicht den Betrieb von Standard-Haushaltsgeräten mit Batterien.

• Unterstützt tragbare Stromversorgungssysteme.

• Funktioniert gut in netzunabhängigen Installationen.

• Nützlich in Solarenergiesystemen.

• Hilft bei Ausfällen bei der Bereitstellung von Notstrom.

• Kann Geräte in Fahrzeugen und Wohnmobilen mit Strom versorgen.

• Erhältlich in verschiedenen Größen für unterschiedliche Belastungen.

Einschränkungen von Wechselrichtern

• Bei der Umwandlung geht etwas Energie verloren.

• Die Ausgangsqualität hängt vom Wechselrichtertyp ab.

• Wellenformen geringer Qualität können empfindliche Geräte beeinträchtigen.

• Jeder Wechselrichter hat eine feste Leistungsgrenze.

• Hohe Anlauflasten können die kleine Wechselrichterkapazität überschreiten.

• Wärmestau kann die Leistung beeinträchtigen.

• Die Batterielaufzeit hängt von der gespeicherten Gleichstromleistung ab.

• Größere Einheiten kosten möglicherweise mehr und benötigen eine bessere Kühlung.

Anwendungen von Wechselrichtern

Wechselrichter werden in vielen Systemen eingesetzt, die Wechselstrom von einer Gleichstromquelle benötigen.Ihr praktischer Wert liegt darin, gespeicherte, mobile oder erneuerbare Energie für verschiedene Geräte nutzbar zu machen.

1. Solarenergiesysteme

In Solaranlagen erzeugen Module Gleichstrom, die meisten Geräte und lokalen Stromversorgungssysteme verwenden jedoch Wechselstrom.Ein Wechselrichter wandelt den durch Solarenergie erzeugten Gleichstrom in Wechselstrom um, sodass dieser von Häusern, Gebäuden oder Geräten genutzt werden kann.Damit ist der Wechselrichter eines der zentralen Geräte in vielen privaten und netzunabhängigen Solaranlagen.Dies ist besonders wichtig, wenn Solarenergie normale Wechselstromlasten unterstützen muss.

2. Notstromsysteme

Wechselrichter werden häufig in Notstromsystemen eingesetzt, die an Batterien angeschlossen sind.Wenn die Hauptstromquelle nicht verfügbar ist, stellt der Wechselrichter Wechselstrom aus gespeicherter Gleichstromenergie bereit.Dadurch können Beleuchtung, Kleingeräte und andere Geräte auch bei Ausfällen weiterlaufen.Solche Systeme sind in Häusern, Hütten und kleinen Notstromanlagen üblich.

3. Fahrzeuge, Wohnmobile und Boote

In mobilen Umgebungen wird der verfügbare Strom üblicherweise als Gleichstrom in Batterien gespeichert.Mit einem Wechselrichter können Benutzer unterwegs AC-Ladegeräte, Werkzeuge, Haushaltsgeräte und Elektronik betreiben.Dies ist nützlich in Autos, Freizeitfahrzeugen, Schiffssystemen und Campingeinrichtungen.Es erhöht die Flexibilität, indem es die Batterieleistung auf Geräte ausdehnt, die für Steckdosenstrom ausgelegt sind.

4. Tragbare Kraftwerke

Tragbare Kraftwerke verfügen häufig über einen eingebauten Wechselrichter zur Bereitstellung von Wechselstromsteckdosen.Die Batterie im Inneren speichert Gleichstromenergie und der Wechselrichter macht diese Energie für Laptops, Lampen, Kleingeräte und Outdoor-Geräte nutzbar.Dies macht tragbare Systeme nützlich für Reisen, Feldarbeiten und Notfallvorsorge.Ihr Nutzen hängt stark von der Ausgangsleistung und der Wellenformqualität des Wechselrichters ab.

5. Off-Grid-Häuser und abgelegene Standorte

In abgelegenen Gebieten ohne Versorgungsnetz muss gespeicherter Gleichstrom aus Batterien oder erneuerbaren Quellen häufig in Wechselstrom umgewandelt werden.Ein Wechselrichter ermöglicht den Betrieb haushaltsüblicher Verbraucher an diesen Standorten.Dazu gehören Beleuchtung, Ventilatoren, kleine Küchengeräte, Kommunikationsgeräte und grundlegende Werkzeuge.In netzunabhängigen Systemen ist der Wechselrichter ein wichtiges Bindeglied zwischen der gespeicherten Energie und dem täglichen Stromverbrauch.

6. Kleine kommerzielle und Feldgeräte

Wechselrichter werden auch im Außendienst, bei Arbeiten im Freien und bei temporären Installationen eingesetzt.Sie ermöglichen den Einsatz wechselstrombetriebener Werkzeuge und Geräte dort, wo kein normaler Netzstrom verfügbar ist.Dies ist nützlich für Wartungsteams, Fernüberwachungsstationen, Bauunterstützung und mobile Arbeitsplattformen.In diesen Fällen verbessert der Wechselrichter den Zugang zu Wechselstrom in flexiblen oder sich ändernden Umgebungen.

Wechselrichter vs. USV vs. Konverter

Aspekt	Wechselrichter	UPS	Konverter
Hauptfunktion	Wandelt Gleichstrom um an Wechselstrom anschließen	Bietet Backup Wechselstrom und Schutz	Ändert einen elektrische Form zu einer anderen
Typische Eingabe	Gleichstrom aus Batterie oder Solarquelle	Wechselstromnetz mit internem Batterie	Wechselstrom oder Gleichstrom, je nachdem Typ
Typische Ausgabe	Wechselstrom	Wechselstrom	AC- oder DC-Ausgang
Backup-Batterie	Normalerweise extern Batterie	Eingebauter Akku	Normalerweise nein Batterie
Leistung während Ausfall	Funktioniert mit Batterie Strom vorhanden ist	Automatisch liefert Notstrom	Nicht dafür konzipiert Ausfälle
Transferzeit	Hängt davon ab Wechselrichterdesign	Sehr schnell bzw fast augenblicklich	Nicht anwendbar
Macht Konditionierung	Grundspannung Kontrolle	Inklusive Überspannung und Spannungsschutz	Hängt davon ab Konverterdesign
Überspannungsschutz	Manchmal enthalten	Gemeinsam eingebaut Funktion	Keine Grundschule Funktion
Wellenformausgabe	Quadratisch, modifiziert Sinus oder reiner Sinus	Normalerweise sauber AC-Ausgang	Kann möglicherweise nicht produziert werden Wechselstrom
Typische Verwendung	Solaranlagen, Fahrzeuge, Backup-Setups	Computer, Server, Netzwerkgeräte	Spannung oder Leistung Konvertierungsschaltungen
Gespeicherte Energie Quelle	Batteriebank bzw Gleichstromversorgung	Interner Akku System	Normalerweise keine
Ausgangsstabilität	Hängt davon ab Wechselrichterqualität	Stabile Ausgabe für empfindliche Geräte	Hängt davon ab Konvertierungsphase
Gemeinsamer Lasttyp	Haushaltsgeräte, Werkzeuge, allgemeine Geräte	Empfindlich Elektronik	Elektronisch Schaltkreise
System Komplexität	Mäßig	Komplexer aufgrund an Batterie und Steuerung	Variiert je nach Design
Kernzweck	DC nutzbar machen als AC	Macht bewahren bei Ausfällen	Spannung umwandeln oder Leistungsart

Fazit

Wechselrichter spielen eine Schlüsselrolle bei der Umwandlung von gespeichertem Strom oder Gleichstrom in nutzbaren Wechselstrom für eine Vielzahl von Geräten und Systemen.Ihre Leistung hängt von Faktoren wie Wellenformtyp, Nennleistung, Effizienz, internem Design und beabsichtigter Anwendung ab.Durch das Verständnis ihrer Komponenten, Funktionsweise, Spezifikationen, Vorteile, Nachteile und praktischen Anwendungen wird es einfacher zu erkennen, wie sie in moderne Energiesysteme passen.Ein klarer Vergleich mit USV-Einheiten und Konvertern hilft auch dabei, deren einzigartige Funktion und Wert zu definieren.
