Unterschiede zwischen LM358 und LM393 erklärten

Die LM358 und LM393 sind weit verbreitete integrierte Schaltkreise, die unterschiedliche Zwecke in der Elektronik dienen.Der LM358 ist ein doppelter operativer Verstärker, der ideal zum Verstärken und Verarbeitung von Signalen ist, während der LM393 ein doppelter Komparator ist, der zum Vergleich von Spannungen und zum Antrieb externer Lasten ausgelegt ist.In diesem Artikel wird die Funktionen, Spezifikationen und Anwendungen untersucht, mit denen Sie ihre Rollen verstehen und das richtige für Ihre Anforderungen auswählen können.

Katalog

Einführung in LM358 und LM393 ICs

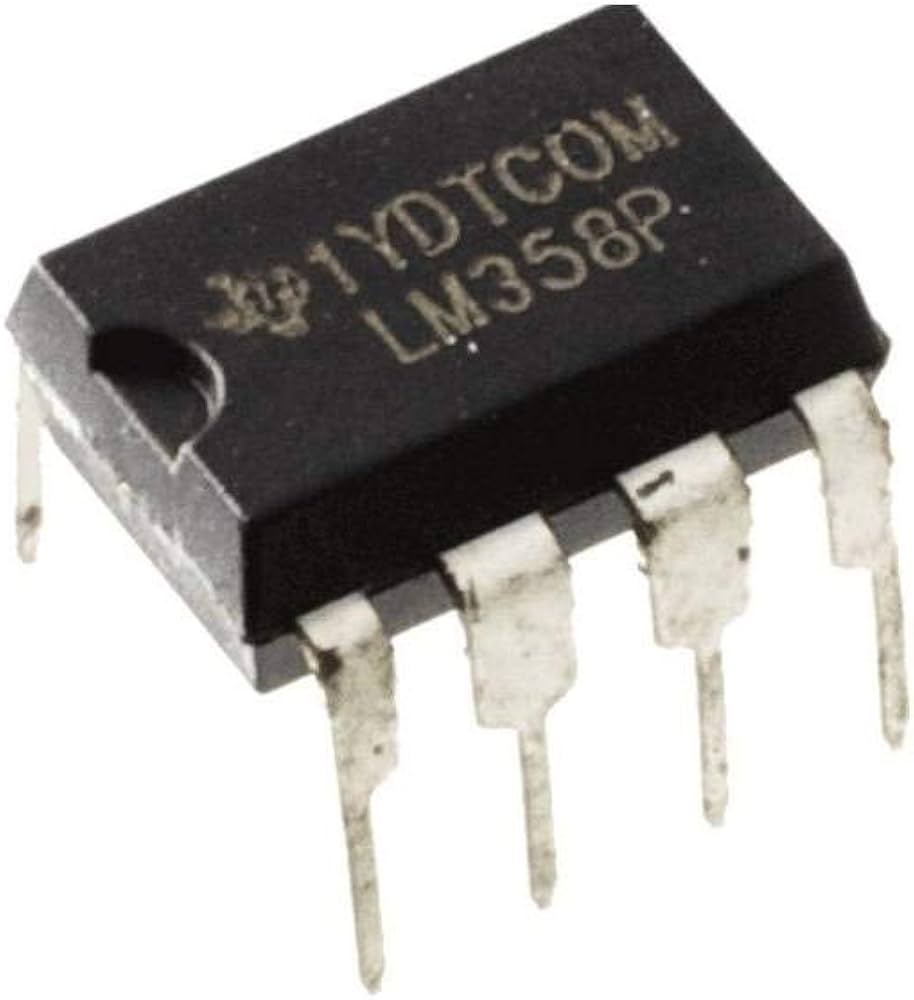

Überblick über LM358 IC

Der LM358 ist eine vielseitige integrierte Schaltung mit zwei operativen Verstärkern (OP-Ampere), die auf einer einzelnen Stromquelle ausgeführt werden können.Es handelt sich im Wesentlichen um eine verkleinerte Version des LM324 Quad-Op-Am-Amper, der vier ähnliche Verstärker enthält.Was den LM358 hervorhebt, ist die Fähigkeit, über einen weiten Bereich von Eingangsspannungen zu arbeiten, was dem Netzteilbereich entspricht.

Eine bemerkenswerte Merkmal dieses IC ist die sehr niedrige Standardeingangs -Offset -Spannung, die nur 2MV ist.Dies bedeutet, dass es eine präzise Leistung direkt außerhalb der Box bietet.Der Stromverbrauch ist ebenfalls effizient, mit einem typischen Strom von 500UA und maximal 700 UA, unabhängig von der Versorgungsspannung.

Temperaturtoleranz ist eine weitere Stärke des LM358.Es funktioniert bei Umgebungstemperaturen zwischen 0 ° C und 70 ° C zuverlässig, wobei eine maximale Anschlusstemperatur von 150 ° C für verschiedene Umgebungen geeignet ist.Insgesamt liefert der LM358 eine zuverlässige und konsistente Leistung in einem kompakten Paket.

Überblick über LM393 IC

Der LM393 ist eine integrierte Schaltung, die speziell für die Verwendung als Spannungsvergleich entwickelt wurde und ihn vom lm358 operativen Verstärker unterscheidet.Während viele OP-AMPs als Komparatoren fungieren können, fällt der LM393 aufgrund seiner Open-Collector-Ausgabe auf.Diese Funktion macht es besonders effektiv für das Fahren von Lasten, da sie mehr Flexibilität beim Anschließen externer Komponenten ermöglicht.

Eine der wichtigsten Funktionen des LM393 ist die Fähigkeit, Lasten bis zu 50 V und 50 mA zu verarbeiten.Dies macht es zu einer praktischen Wahl für die Arbeit mit typischen TTL-, MOS- und RTL -Logikwerten.Darüber hinaus kann sein Ausgangstransistor die Last vom System Boden isoliert halten, was ihren Anwendungen die Vielseitigkeit und Sicherheit verleiht.Wenn Sie nach einem Komparator suchen, um solche Aufgaben zu erledigen, ist der LM393 eine zuverlässige und effiziente Option.

Detaillierte Spezifikationen von LM358 und LM393 ICs

Parameter	Spezifikation
Betriebsspannungsbereich (Einzelversorgung)	2,0 VDC bis 36 VDC
Split -Versorgungsbereich	± 1,0 VDC bis ± 18 VDC
Aktueller Verbrauch (unabhängig von der Versorgung)	0,4 mA
Eingangsvorspannungsstrom	25 Na
Eingabeversatz Strom	5.0 na
Eingangsversatzspannung	5,0 mV (maximal)
Eingabe gemeinsamer Modusbereich	Erstreckt sich auf Bodenniveau
Differentialeingangsspannungsbereich	Entspricht der Stromversorgungsspannung
Ausgangsspannungskompatibilität	DTL-, ECL-, TTL-, MOS- und CMOS -Logikwerte
ESD -Klemmen	Vorhanden auf Eingängen für eine verbesserte Haltbarkeit
Automobilanwendungen	Präfix "NCV", konform mit AEC -Q100- und PPAP -Standards
Umweltkonformität	Pb-frei, halogenfrei, BFR-frei, ROHS-konform

Pinout -Details zu LM358 und LM393 ICs

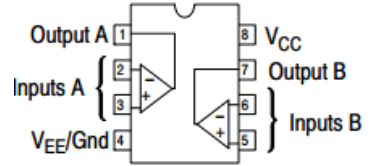

LM358 -Pin -Konfiguration

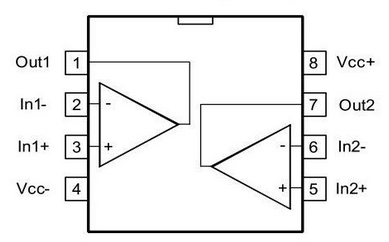

LM393 -Pin -Konfiguration

PIN -Funktionen von LM358 und LM393

Pin -Nr.	Pin -Name	Beschreibung
1	Ausgabe1	Die Ausgabe von Op-Amp 1 1
2	Input1-	Inverting Eingabe von Op-Amp 1 1
3	Input1+	Nicht invertierende Eingabe von Op-Amp 1 1
4	Vee, GND	Boden- oder negative Versorgungsspannung
5	Input2+	Nicht invertierende Eingabe von Op-Amp 2
6	Input2-	Invertierende Eingabe von Op-Amp 2
7	Ausgabe2	Die Ausgabe von Op-Amp 2 2
8	VCC	Positive Versorgungsspannung

Vergleich der Schlüsselmerkmale von LM358 und LM393

Spezifikation	LM358	LM393
Versorgungsspannung	32v, +/- 16V	36v, +/- 18V
Differentialeingangsspannung	32V	36 V
Eingangsversatzspannung	3MV Max.	5mV max.
Eingangsvorspannungsstrom	100na max.	250na max.
Eingabe gemeinsamer Modusbereich	0V bis V+ - 2V	0V bis V+ - 1,5 V
Große Signalspannungsverstärkung	100 V/mV Typ.	200V/mv Typ.
Bandbreite	1MHz	Nicht angegeben

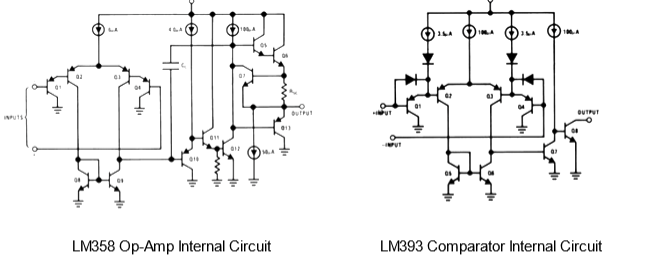

Interne Architekturvergleich von LM358 und LM393

Wenn Sie sich die internen Designs der LM358 und LM393 zum ersten Mal ansehen, scheinen sie möglicherweise ähnlich zu sein.Eine genauere Analyse zeigt jedoch Schlüsselunterschiede, die ihren einzigartigen Verwendungen und Spezifikationen übereinstimmen.

Beide ICs verwenden Eingabephasen, die "Darlington-vernetzte" PNP-Transistoren ähneln und es ihnen ermöglichen, Signale nahe am Boden zu erfassen.Die aktuellen Ebenen in ihren Differentialstadien unterscheiden sich jedoch.Der LM393 arbeitet mit einem höheren Strom, was dazu beiträgt, die Ausgänge schnell zu verstärken und zu wechseln - ein wesentliches Merkmal für seine Rolle als Komparator.Andererseits erfordert der LM358, der als linearer Verstärker ausgelegt ist, keine so hohen Ströme, sodass dieser Unterschied für seinen Betrieb weniger signifikant ist.

Die auffälligste Unterscheidung ist in ihren Ausgangsstadien.Der LM393 verfügt über ein einfacheres Ausgangsdesign, das für das schnelle Umschalten zwischen den Spannungsniveaus optimiert ist, was zu seiner Funktion als Komparator passt.Die Open-Collector-Ausgabe bietet auch mehr Flexibilität für die Verbindung externer Komponenten.Im Gegensatz dazu verfügt der LM358 über eine vollständig lineare Ausgangsstufe, die eine glatte und kontinuierliche Beziehung zwischen Eingang und Ausgabe liefert - ideal für Verstärkungsaufgaben.Diese strukturellen Unterschiede unterstreichen die spezifischen Stärken jedes IC in ihren jeweiligen Anwendungen.

Anwendungen von LM358 und LM393

LM358 -Anwendungen

• Wandlerverstärker

Der LM358 eignet sich gut für Wandlerverstärker, bei denen es Signale von Geräten wie Sensoren verarbeitet und sie in ein verwendbares Format umwandelt.Mit seinen doppelten operativen Verstärkern können diese Aufgaben in vielen Umgebungen effizient erledigt werden.

• Herkömmliche Op-Ampere-Schaltungen

Dieses IC wird üblicherweise in Basis -Betriebsverstärkerschaltungen wie Verstärkung, Pufferung oder Verarbeitungssignalen verwendet.Seine zuverlässige Leistung und Flexibilität machen es zu einer beliebten Wahl für allgemeine Anwendungen.

• Integratoren, Unterscheidungsmerkmale, Sommer, Addierer und Spannungsanhänger

Der LM358 unterstützt verschiedene Mathematik- und Signalverarbeitungsfunktionen, einschließlich Integration, Differenzierung und Zugabe von Signalen.Es kann auch als Spannungsfolger dienen und die Spannungswerte in Schaltungen stabilisieren.

• DC -Verstärkungsblöcke, digitale Multimeter und Oszilloskope

Seine Fähigkeit, einen stabilen Gleichstromverbot bereitzustellen, macht es in Geräten wie Multimetern und Oszilloskopen wertvoll, bei denen Genauigkeit und Zuverlässigkeit für die Messung und Analyse von Signalen erforderlich sind.

• Vergleiche für die Schleifenkontrolle und -regulierung

Der LM358 kann auch als Komparator in Feedback -Steuerungssystemen fungieren.Es hilft bei der Aufrechterhaltung eines stetigen Betriebs in Anwendungen, die eine präzise Regulierung des Stroms oder der Spannung erfordern.

LM393 -Anwendungen

• Spannungsvergleichskreise

Der LM393 wurde speziell für den Spannungsvergleich entwickelt.Es vergleicht zwei Eingangsspannungen und liefert ein klares Ausgangssignal, wodurch es ideal für Präzisionsaufgaben ist.

• Antriebsrelais, Lampen und Motoren

Mit seinem Open-Kollektorausgang kann der LM393 externe Geräte wie Relais, Lampen und Motoren steuern und in verschiedenen Anwendungen effiziente Lastantriebsfunktionen bieten.

• Zero Crossing -Detektoren

Dieses IC wird üblicherweise in Schaltungen verwendet, die den Punkt erfassen müssen, an dem ein AC -Signal den Nullspannungspegel überschreitet, um die ordnungsgemäße Zeit für die Signalsynchronisation zu gewährleisten.

• Spitzenspannungsdetektoren

Der LM393 kann dazu beitragen, die höchste Spannung in einem Signal zu erkennen, was es in Anwendungen wie Signalanalyse oder Schutzschaltungen nützlich macht.

• Hochspannungsschutz und Warnsysteme

Seine Fähigkeit, Hochspannungen zu bewältigen, ermöglicht es dem LM393, in Schutzsystemen eine Rolle zu spielen, bei der sie überwacht und auf unsichere Spannungsniveaus reagiert.

• Oszillatorschaltungen

Der LM393 findet sich häufig in Oszillatorschaltungen, die konsistente Signale für Timing- oder Wellenformanwendungen erzeugen, wodurch die Vielseitigkeit in elektronischen Systemen verbessert wird.

Äquivalente von LM358 und LM393

LM358 Äquivalente

• LM358a

• LM358E

• LM358-N

• LM358W

LM393 Äquivalente

• LM358

• TL082

• LM311

Schlüsselunterschiede zwischen LM358 und LM393

LM358	LM393
Doppeler operativer Verstärker	Doppeler Vergleicher
Relativ bessere Eingangspezifikationen	Relativ schlechtere Inputspezifikationen
Linear mit Eingang ausgeben	Nichtlineare Ausgang
Stabil mit negativem Feedback	Stabil mit positivem Feedback

Abschluss

Die LM358 und LM393 sind vielseitige und zuverlässige ICs für verschiedene Anwendungen.Der LM358 ist ideal, um Signale zu verstärken und zu verarbeiten, während sich der LM393 beim Vergleich von Spannungen und Antriebslasten auszeichnet.Das Verständnis ihrer Funktionen und Unterschiede hilft Ihnen dabei, das richtige für Ihre Bedürfnisse auszuwählen.Beide ICs bieten praktische Lösungen für eine Vielzahl von Aufgaben in der Elektronik.
