Elektromotorische Kraft (EMF): Definition, Formel, Typen und Funktionsweise

In diesem Artikel erfahren Sie, was elektromotorische Kraft (EMF) ist und wie sie Energie liefert, die Strom durch einen Stromkreis treibt.Sie werden sehen, wie EMF in Quellen wie Batterien, Generatoren und Solarzellen funktioniert und wie sich der Innenwiderstand auf die Spannung auswirkt, die Sie erhalten.Sie werden auch die verschiedenen Arten von EMF und die zu ihrer Beschreibung verwendeten Formeln kennenlernen.Am Ende werden Sie verstehen, wie EMF gemessen wird und wie sie sich von der Potenzialdifferenz unterscheidet.

Katalog

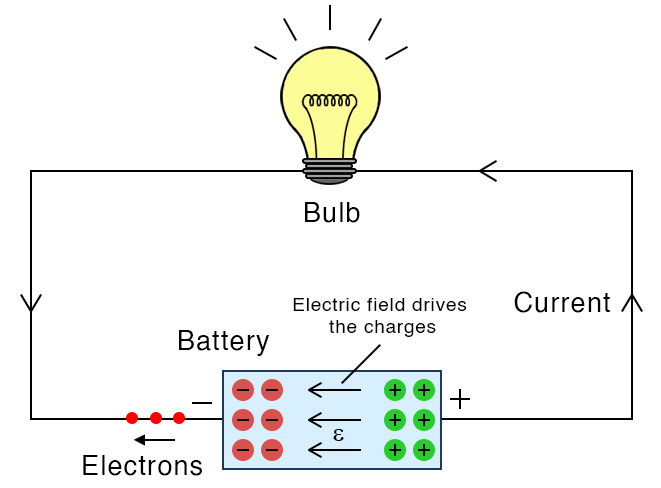

Abbildung 1. Elektromotorische Kraft (EMF) in einem Stromkreis

Was ist elektromotorische Kraft?

Die elektromotorische Kraft (EMF) ist die Spannung, die von einer Quelle erzeugt wird, die elektrischen Strom durch einen Stromkreis treibt.Trotz des Namens handelt es sich nicht um eine tatsächliche „Kraft“, sondern um die Energie, die pro Ladungseinheit von Geräten wie Batterien, Generatoren, Solarzellen und anderen Energieumwandlungssystemen geliefert wird.EMF definiert, wie viel elektrische Energie eine Quelle einer Last zuführen kann.Die Abbildung oben zeigt, wie die elektromotorische Kraft (EMF) Ladungen innerhalb der Energiequelle antreibt und einen Stromfluss durch den Stromkreis initiiert.

Wie funktioniert elektromotorische Kraft?

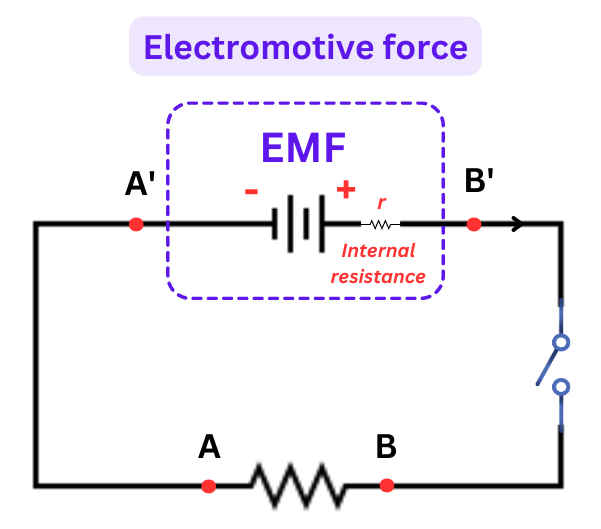

Abbildung 2. EMF-Funktionsprinzip

Die obige Abbildung zeigt, wie elektromotorische Kraft (EMF) eine Potentialdifferenz innerhalb einer Energiequelle erzeugt und aufrechterhält.EMF wandelt eine andere Energieform in elektrische Energie um, trennt Ladungen innerhalb der Quelle und baut an ihren Anschlüssen eine Spannung auf.

In einer Batterie bewegen elektrochemische Reaktionen Ladungen, während in einem Generator wechselnde Magnetfelder Ladungen durch elektromagnetische Induktion verschieben.In allen Fällen übernimmt EMF die Aufgabe, Ladungen gegen das interne elektrische Feld zu treiben.

Wenn der Stromkreis geschlossen ist, ermöglicht diese Potenzialdifferenz den Stromfluss.Im geöffneten Zustand ist EMF immer noch vorhanden, kann jedoch keinen Strom erzeugen.Das Diagramm zeigt auch den Innenwiderstand (r) der Quelle, der die Klemmenspannung verringert, wenn Strom fließt.

Formel der elektromotorischen Kraft

Die Standardgleichung für Batterien lautet:

oder gleichwertig,

Wo:

• ε = Elektromotorische Kraft

• V = Klemmenspannung

• I = Strom

• R = Außen-/Lastwiderstand

• r = Innenwiderstand der Quelle

Beide Formen drücken den gleichen Zusammenhang zwischen EMF, Klemmenspannung und Innenwiderstand aus.

Arten der elektromotorischen Kraft

Verschiedene Technologien erzeugen EMF über verschiedene Mechanismen:

Chemische EMF

Chemische EMF entsteht, wenn elektrochemische Reaktionen in Batterien und Zellen Ladungen trennen und so eine Potentialdifferenz erzeugen.Es wird als eine Art EMF angesehen, da die chemische Energie direkt in elektrische Energie umgewandelt wird, die den Strom antreibt.Im Gegensatz zu elektromagnetischen oder solaren EMF beruht die chemische EMF nicht auf Bewegung oder Licht, sondern ausschließlich auf chemischen Prozessen.

Elektromagnetische EMF

Elektromagnetische EMF entsteht, wenn ein Leiter einem sich ändernden Magnetfeld ausgesetzt ist, das gemäß dem Faradayschen Induktionsgesetz eine Spannung induziert.Diese Art von EMF wird in Geräten wie Generatoren, Lichtmaschinen und Transformatoren erzeugt.Im Vergleich zur chemischen EMF beruht sie eher auf mechanischer Bewegung oder magnetischen Flussänderungen als auf chemischen Reaktionen.

Solar- oder Photovoltaik-EMF

Solare oder photovoltaische EMF entstehen, wenn Photonen des Sonnenlichts Elektronen in Halbleitermaterialien anregen, sodass sie sich frei bewegen und Spannung erzeugen können.Es handelt sich um eine Art EMF, da Lichtenergie direkt in elektrische Energie umgewandelt wird.Im Gegensatz zu chemischen oder elektromagnetischen EMF benötigt die photovoltaische EMF keine beweglichen Teile und hängt vollständig von der Lichtintensität ab.

Thermoelektrische EMF

Thermoelektrische EMF entsteht, wenn zwei Verbindungen verschiedener Metalle einem Temperaturunterschied ausgesetzt sind, wodurch Ladungsträger von heißen in kalte Regionen wandern.Diese temperaturbedingte Ladungstrennung bildet eine messbare EMK, weshalb Thermoelemente auf diesem Mechanismus basieren.Im Gegensatz zu solaren oder elektromagnetischen EMF basiert die thermoelektrische EMF ausschließlich auf Wärmeenergie und nicht auf Licht oder Magnetfeldern.

Piezoelektrische EMF

Piezoelektrische EMF entsteht, wenn auf bestimmte kristalline Materialien mechanischer Stress ausgeübt wird, wodurch elektrische Ladungen innerhalb der Struktur verschoben werden.Diese spannungsinduzierte Ladungstrennung erzeugt Spannung und stellt damit eine besondere Kategorie von EMF dar, die auf der Umwandlung mechanischer Energie basiert.Im Vergleich zu chemischen oder thermoelektrischen EMF reagiert die piezoelektrische EMF fast sofort auf Druckänderungen und erfordert keine Wärme, Licht oder chemische Reaktionen.

Messung der elektromotorischen Kraft

Eine genaue EMF-Messung ist wichtig für die Bewertung von Stromversorgungssystemen, Batteriediagnosen und elektrischen Tests.

Verwendung eines Voltmeters

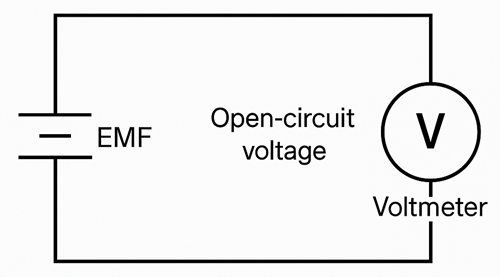

Abbildung 3. EMF-Messung mit einem Voltmeter

Die obige Abbildung zeigt einen einfachen Leerlaufaufbau zur Messung der EMF einer Quelle.Ein Voltmeter misst EMF, indem es die offenen Anschlüsse einer Quelle miteinander verbindet und so die volle Spannung ohne Stromfluss ablesen kann.Dies gilt als gültige Methode, da der hohe Innenwiderstand des Voltmeters eine Belastung verhindert und sicherstellt, dass der Innenwiderstand der Quelle die Messung nicht beeinflusst.Im Vergleich zu Potentiometern oder digitalen Instrumenten sind Voltmeter einfacher und schneller zu verwenden, bieten jedoch bei empfindlichen Anwendungen eine geringere Präzision.

Potentiometer-Methode

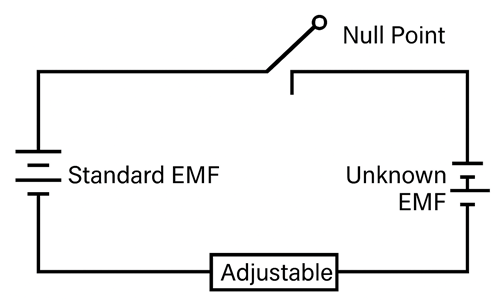

Abbildung 4. EMF-Messung mit einem Potentiometer

Das obige Diagramm veranschaulicht den Nullabgleichsaufbau, der bei der potentiometrischen EMF-Messung verwendet wird.Ein Potentiometer misst EMF, indem es die unbekannte Spannung mit einer Standardreferenz vergleicht und dabei eine Nullabgleichstechnik verwendet, bei der der Quelle kein Strom entnommen wird.Diese Methode gilt als eine der genauesten Methoden zur EMF-Messung, da sie Belastungsfehler vollständig eliminiert.Im Gegensatz zu Voltmetern oder DMMs sind Potentiometer langsamer und komplexer einzurichten, bieten aber eine höhere Genauigkeit für Labor- und Kalibrierungsarbeiten.

Digitale Instrumente

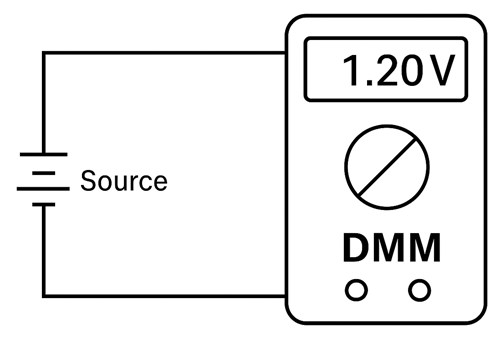

Abbildung 5. EMF-Messung mit einem DMM

Die obige Abbildung zeigt, wie ein Digitalmultimeter die EMF direkt an den Quellenanschlüssen misst.Digitale Multimeter (DMMs) messen EMF, indem sie mithilfe elektronischer Schaltkreise die Spannung an den Anschlüssen einer Quelle abtasten.Sie werden häufig verwendet, weil sie Komfort, digitale Genauigkeit und die Möglichkeit zur Messung mehrerer elektrischer Größen vereinen.Allerdings können DMMs im Vergleich zu Potentiometern aufgrund ihrer endlichen Eingangsimpedanz zu kleinen Lastfehlern führen, obwohl sie praktischer und benutzerfreundlicher als andere Methoden bleiben.

Anwendungen elektromotorischer Kraft

EMF ist in einer Vielzahl elektrischer und elektronischer Systeme wichtig, darunter:

• Versorgung von Lasten mit Batterien, Generatoren und Solarzellen

• Betrieb von Industriemaschinen und Elektromotoren

• Ladesysteme wie USV-Einheiten, Fahrzeugbatterien und Speicher für erneuerbare Energien

• Erzeugen von Messsignalen in Thermoelementen, piezoelektrischen Sensoren und anderen Wandlern

• Energiegewinnungssysteme für entfernte und tragbare Geräte

• Aufrechterhaltung des Spannungsniveaus in Stromverteilungsnetzen

Elektromotorische Kraft (EMF) vs. Potenzialdifferenz (PD)

Nachfolgend sind die Unterschiede zwischen EMK und Potentialdifferenz aufgeführt, damit Sie sehen können, wie sich die einzelnen Elemente in einem Stromkreis verhalten.

Aspekt	Elektromotorisch Kraft (EMF)	Potenzial Differenz (PD)
Definition	Energie pro Ladungseinheit von einer Quelle bereitgestellt	Energie wird pro Ladungseinheit zwischen zwei Punkten verwendet
Standort	Tritt auf innerhalb der Quelle	Erscheint über externe Komponenten hinweg
Schaltung Zustand	Gemessen wenn der Stromkreis offen ist	Gemessen wenn Strom fließt
Ursache	Quelle erhebt Anklage	Gebühren beim Fließen Energie verlieren
Stellt dar	Insgesamt Energie bereitgestellt	Energie verbraucht
Symbol	E oder ε	V
Wert Beziehung	Immer ≥ PD	Immer ≤ EMF, wenn Strom fließt
Intern Widerstandseffekt	Unberührt nach Belastung	Reduziert wenn Last/Innenwiderstand Energie verbraucht
Quelle Beispiele	Batterien, Generatoren, Solarzellen	Widerstände, Motoren, Lampen
Körperlich Bedeutung	Antriebe Strom in den Stromkreis	Widerspricht Strom durch Komponenten
Arbeit Fertig	Arbeit gegen Gebühr durchgeführt	Arbeit erfolgt durch Gebühren
Einheit	Volt (V)	Volt (V)
Existenz im offenen Kreislauf	Existiert auch im geöffneten Zustand	Null im geöffneten Zustand (kein Strom)
Richtung	Negativ → positive innere Quelle	Positiv → negativ im externen Stromkreis
Quelle Verhalten	Zeigt an Quellenstärke	Zeigt an Spannungsabfall an Komponenten

Fazit

Die elektromotorische Kraft ist wichtig, weil sie zeigt, wie elektrische Quellen Energie erzeugen und an einen Stromkreis abgeben.Verschiedene Formen von EMF entstehen durch chemische Reaktionen, Magnetfelder, Licht, Hitze oder mechanischen Druck.EMF kann auf verschiedene Arten gemessen werden, die jeweils unterschiedliche Genauigkeitsgrade bieten.Das Verständnis von EMF, ihren Typen und ihrem Vergleich mit Potenzialunterschieden hilft dabei, effektiver mit elektrischen Systemen zu arbeiten.
