Faseranschlusstypen: SC gegen LC gegen FC gegen MTP gegen MPO

Glasfaseranschlüsse helfen, Glasfaserkabeln zu verbinden, damit sich Lichtsignale klar bewegen können.In diesem Leitfaden erhalten Sie eine einfache Aufschlüsselung dessen, was diese Anschlüsse tun, wie sie funktionieren, die verschiedenen Typen da draußen, welche Funktionen suchen, wo sie häufig verwendet werden, die Vor- und Nachteile der einzelnen Auswahl und Tipps, um sie aufzubauen und in guter Form zu halten.

Katalog

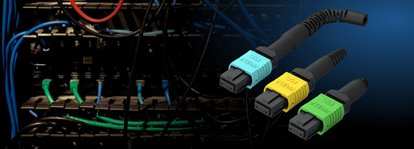

Abbildung 1. Glasfaseranschlüsse in einem Datenregal

Überblick über Glasfaseranschlüsse

Glasfaseranschlüsse sind kleine Teile, mit denen sich zwei Faserkabel verbinden lassen, damit sich Lichtsignale von einem Ende zum anderen bewegen können.Sie scheinen vielleicht keine große Sache zu sein, aber sie spielen eine große Rolle, um Ihr Internet, Videoanrufe und andere Datenverbindungen schnell und klar zu halten.In jedem Stecker befindet sich eine winzige Hülle, die die Faserstränge in der richtigen Position hält, sodass das Lichtsignal sauber durchläuft, ohne blockiert oder verstreut zu werden.

Sie werden unterschiedliche Typen sehen, je nachdem, wo sie verwendet werden.Einige sind so hergestellt, dass es sich um enge Stellen wie Server -Racks anpasst, während andere so konstruiert sind, dass sie an Ort und Stelle bleiben, auch wenn Bewegung oder Vibration vorhanden ist.Die Art und Weise, wie sie sich verbinden, ist auch wichtig.Einige schnappen sich, andere drehen oder schrauben sich an, und das kann sich darauf auswirken, wie schnell oder sich das Setup sichtbar ist.

Wie funktionieren Glasfaserverbinder?

Glasfaseranschlüsse arbeiten, indem sie die Glaskernen zweier Faserkabel präzise ausrichten, damit Lichtsignale mit minimalem Verlust von einem zum anderen verlaufen können.Jeder Stecker verwendet eine Keramik -Ferrule, um die Faser an Ort und Stelle zu halten und sie zentriert zu halten.Wenn zwei Anschlüsse verbunden sind, kommen ihre Enden nahe genug, damit das Licht reibungslos durchläuft.

Die Steckverbinder sind so konstruiert, dass sie die Fasern fest halten, häufig mit federbelasteten Mechanismen.Einige Typen drehen sich ein, andere verdrehen oder schrauben sich ab, je nach Design.Mehrfaseranschlüsse wie MTP oder MPO richten mehrere Fasern gleichzeitig in einem einzigen Schritt aus.

Arten von Glasfaseranschlüssen

LC -Anschluss

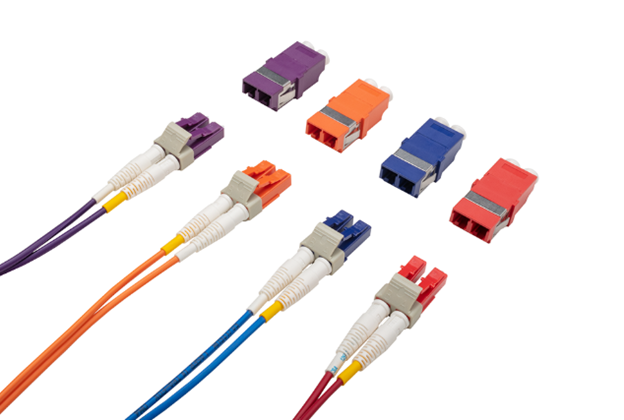

Abbildung 2. LC (Lucent -Stecker)

LC-Anschlüsse sind eine Option, wenn Sie nicht im Platz sind.Mit ihrem kleinen Formfaktor und dem Push-Pull-Verriegelung eignen sie sich perfekt für Racks und Panels mit hoher Dichte.

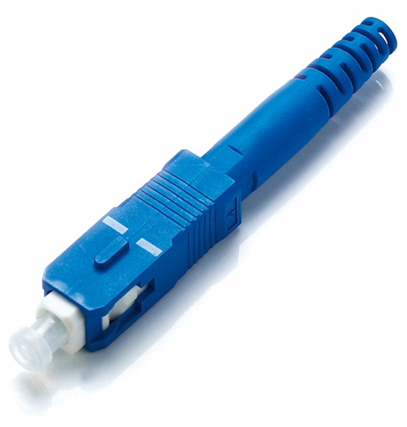

Abbildung 3. SC (Abonnentenanschluss)

Der SC -Anschluss ist eines der Dinge, die das Leben einfacher erleichtern, wenn Sie Glasfaserverbindungen aufstellen.Es hat eine quadratische Form und einen einfachen Klickstil, sodass Sie nicht damit ringen müssen.Schließen Sie es einfach an und es bleibt gestellt.

ST -Anschluss

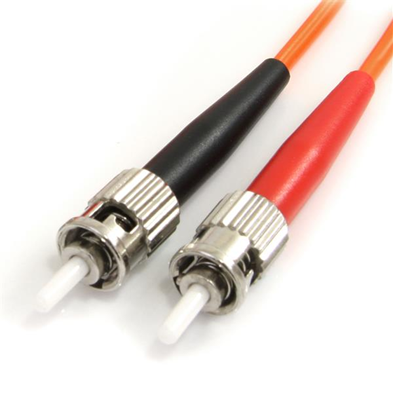

Abbildung 4. ST (Straight Tipp -Stecker)

Der ST -Anschluss hat einen runden Körper und verbindet sich mit einer einfachen Wendung.

FC -Anschluss

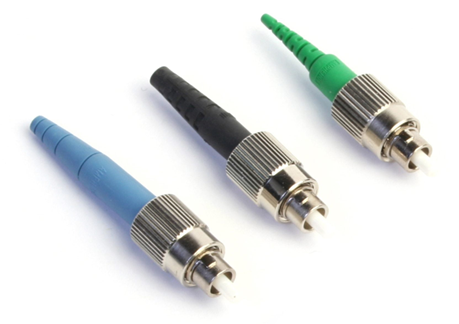

Abbildung 5. FC (Ferrue -Anschluss)

Der FC -Stecker schraubt, so dass es fest miteinander verbunden bleibt, auch wenn in der Nähe viel Bewegung vorhanden ist.

MTP/MPO -Anschluss

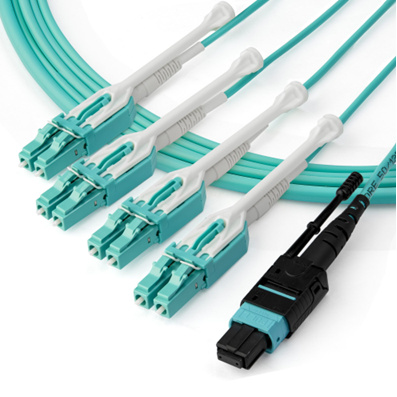

Abbildung 6. MTP (Multi-Faser-Terminierungsschub)

MTP- und MPO -Anschlüsse werden für Jobs gemacht, die viele Daten schnell bewegen müssen.Anstatt nur eine Faser zu bearbeiten, können diese Bündel von 12, 24 oder sogar mehr Fasern in einem einzigen rechteckigen Stecker verwalten.

Anschlusstyp	Vorteile	Nachteile
LC	Kleine Größe für Hochdichte-Setups Niedriger Einfügungsverlust Gemeinsam in modernen Systemen	Zerbrechlicher Riegel Kann in engen Räumen schwer zu greifen sein
SC	Einfache Push-Pull-Verbindung Kostengünstig Weit verbreitet	Größerer Körper, nimmt mehr Panelraum ein
St	Twist-Lock sorgt für die sichere Passform Einfaches Design für schnelle Verbindung	Veraltet für moderne Hochgeschwindigkeitsnetzwerke Höherer Einfügungsverlust
Fc	Die Gewindeverbindung ist vibrationsresistent Präzise Ausrichtung	Langsamer zu installieren und zu entfernen Weniger häufig in Neubauten
MPO/MTP	Unterstützt mehrere Fasern in einem Stecker Speichert Rack Space	Höherer Einfügungsverlust Erfordert Polarität und Geschlechtsführung
CS/SN/MDC	Extrem kompakt Für 400g und höher entwickelt	Noch nicht weit verbreitet Möglicherweise benötigen Sie spezielle Adapter und Werkzeuge

Merkmale von Glasfaseranschlüssen

Faseranschlüsse, die aufgebaut wurden, spielen eine Rolle darin, wie gut Ihre Verbindung hält, insbesondere in Systemen, die mit viel Verkehr umgehen.Folgendes gibt ihnen ihren Vorteil.

Präzision Ferrule

Im Kern jedes Anschlusses befindet sich eine Ferrus, die normalerweise aus Keramik besteht, die die Faser an Ort und Stelle hält.Seine Aufgabe ist es, alles in der Lage zu halten, damit das Licht direkt durchläuft, ohne den Kurs abzurufen.Einige Eisenlinge sind groß und leicht zu handhaben, wie die in SC- oder FC -Anschlüssen.Andere, wie in LC -Anschlüssen, sind kleiner und großartig, wenn Sie mit begrenztem Raum arbeiten.

Niedriger Einfügung und Renditeverlust

Wenn eine Faser eingesteckt ist, kann ein wenig Signal verloren gehen oder zurückspringen.Ein guter Stecker hilft, dies zu vermeiden.Sie möchten einen niedrigen Einfügungsverlust, was bedeutet, dass nicht viel Signal während der Verbindung abfällt, und einen niedrigen Renditeverlust, was bedeutet, dass weniger Signal die Rückseite reflektiert.Polierte Anschlüsse wie UPC- oder APC -Typen machen dabei eine bessere Arbeit, was dazu beiträgt, alles schnell und klar zu halten.

Polier- und End-Face-Typen

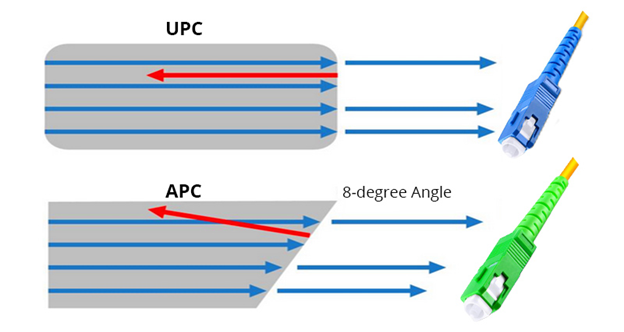

Abbildung 7. Vergleich von PC-, UPC- und APC -Endgesichtspolieren

Die Spitze des Steckers ist poliert, um die Reflexion des Lichts zu formen.Es gibt drei Haupttypen:

• PC ist leicht abgerundet, um den vollen Kontakt zu erhalten

• UPC ist glatter, um noch weniger Reflexion zu reflektieren

• APC hat einen leichten Winkel, um Sprung noch mehr zu reduzieren

Farbe macht es leicht, sie auseinander zu unterscheiden: UPC ist normalerweise blau, APC ist grün.Die Verwendung des richtigen kann wirklich helfen, wenn Ihr System empfindlich ist, zurück zu rücken.

Formatoptionen: Simplex und Duplex

Anschlüsse erhältlich in Simplex, die mit einer Faser oder einem Duplex umgeht, der zwei behandelt.Duplex ist die bessere Option, wenn Sie Daten, die in beide Richtungen fließen, wie bei Ethernet benötigen.

Kompatibilität mit Einzelmodus- und Multi-Mode-Fasern

Die meisten Anschlüsse arbeiten sowohl mit Single-Mode- als auch mit Multi-Mode-Fasern, aber Sie müssen die polnische und die Faserkerngröße korrekt entsprechen.Wenn sie sich nicht ausrichten, kann sich Ihr Signal schwächen oder sich verlaufen.

Vergleich von gemeinsamen Glasfaseranschlusstypen: SC gegen LC gegen FC gegen MTP gegen MPO

Attribut	SC (Abonnentenanschluss)	LC (Lucent Connector)	FC (Ferrule -Anschluss)	MTP (Multi-Faser-Terminierungsschub)	MPO (Multi-Faser-Push-On)
Anschlusstyp	Einzelfaser	Einzelfaser	Einzelfaser	Mehrfaser (bis zu 24 Fasern)	Mehrfaser (12 oder 24 Fasern üblich)
Größe	Medium	Klein (halb so groß)	Groß	Kompaktes Layout mit mehreren Fasern	Gleich wie MTP
Fruchtdurchmesser	2,5 mm	1,25 mm	2,5 mm	Mehrere Fasern mit Führungsstiften	Mehrere Fasern mit oder ohne Stifte
Paarungsstil	Push-Pull	Push-Pull	Gewinde	Push-Pull mit Stiftausrichtung	Push-Pull mit Stiftausrichtung
Typischer Einfügungsverlust	~ 0,25 dB	~ 0,20 dB	~ 0,30 dB	~ 0,35 dB	~ 0,35 dB
Returnverlust (UPC/APC)	> 50 dB /> 60 dB	> 50 dB /> 60 dB	> 45 dB /> 60 dB	> 20 dB /> 60 dB	> 20 dB /> 60 dB
Geschlechtsstruktur	Männlich weiblich	Männlich weiblich	Männlich weiblich	Bestimmt durch Führungsstifte	Bestimmt durch Führungsstifte
Polaritätsmanagement	Einfach	Einfach	Einfach	Komplex (Polarität und Keying erforderlich)	Komplex (Polarität und Keying erforderlich)
Unterstützte Modi	Einzelmodus und Multi-Mode	Einzelmodus und Multi-Mode	Einzelmodus und Multi-Mode	Erhältlich in beiden Modi	Erhältlich in beiden Modi
Bandbreite/Anwendungsfall	Gigabit -Übertragung	Unterstützt bis zu 10 g/40 g	Präzisionskommunikation	Unterstützt 40G/100G-Hochgeschwindigkeitslinks	Hochgeschwindigkeitsparallele Übertragung
Typische Anwendungen	Patch -Panels, optische Terminals	Dichte Patch -Panels, SFP -Module	Laborausrüstung, industrielle Verwendung	Backbone -Verkabelung, QSFP -Module	Rechenzentren, Wechselverbindungen wechseln
Mechanische Stärke	Mäßig	Gut	Sehr stark (vibrationsresistente)	Gut	Gut
Übertragungsabstand	Meter bis Zehn Kilometer	Meter bis Zehn Kilometer	Meter bis Zehn Kilometer	Meter bis Hunderte von Metern (Kurzstrecke)	Meter bis Hunderte von Metern

Installation und Wartung

Durch die ordnungsgemäße Installation und Wartung von Glasfaseranschlüssen wird der Signalverlust verhindern, die Verbindungen stabil und erweitert die Lebensdauer Ihres Netzwerks.

Installationsprozess

Ein paar einfache Schritte während der Einrichtung und der Routinewartung können Sie später vor frustrierenden Problemen bewahren.

• Steckerreinigung - Bevor Sie etwas anschließen, reinigen Sie beide Steckerenden mit fusselfreien Wischtüchern oder einem richtigen Faserreiniger.Staub mag harmlos erscheinen, aber selbst ein kleines Teilchen kann das Signal durcheinander bringen oder Reflexionsprobleme verursachen.

• Polarität und Orientierungsprüfung - Stellen Sie sicher, dass alles richtig gegenübersteht.Dies ist besonders wichtig bei Duplex-LC-Anschlüssen oder Mehrfaser wie MTP und MPO.Wenn sie umgedreht oder falsch ausgerichtet sind, können Daten in die falsche Richtung gehen oder überhaupt nicht auftauchen.

• Paarungsprozess - Einlegen Sie den Stecker mit geraftem, sanftem Druck.Beuge es nicht oder dreh es nicht an.Wenn Sie einen Gewinde-Typ wie FC verwenden, verdrehen Sie ihn gerade genug, um ohne Übereinstimmung zu halten.

• Kabelverwaltung - Halten Sie die Kabel ordentlich und beschriftet.Vermeiden Sie scharfe Biegungen oder Ziehen am Kabel.Ein sauberes Layout sieht nicht nur besser aus, sondern schützt auch Ihre Verbindungen im Laufe der Zeit.

• Testen - Testen Sie nach dem Vorhandensein jeder Verbindung jede Verbindung mit einem Leistungsmesser oder einem ähnlichen Werkzeug.Dies ist der einfachste Weg, um die Signalstärke zu überprüfen und sicherzustellen, dass Ihr Setup so funktioniert, wie es sein sollte.

Wartungsrichtlinien

Abbildung 14. Reinigen eines Glasfaseranschlusss

Nur ein paar einfache Gewohnheiten können Ihnen helfen, Signalprobleme zu vermeiden und zukünftige Reparaturen zu verringern.

• Regelmäßige Inspektion - Nehmen Sie sich von Zeit zu Zeit einen Moment Zeit, um Ihre Anschlüsse zu überprüfen.Suchen Sie nach Schmutz, Kratzern oder Schäden an der Spitze.Wenn Sie einen Faserbereich haben, nutzen Sie es, um genauer zu sehen.Selbst kleine Mängel können die Art und Weise beeinträchtigen, wie das Signal fließt.

• Nach dem Bedarf wieder aufnehmen - Wenn Sie einen Stecker ausziehen, reinigen Sie ihn erneut, bevor Sie ihn wieder einschließen. Es dauert nur wenige Sekunden, bis sich Staub- oder Hautöle sich niederlassen, insbesondere in geschäftigen Bereichen.Ein schnelles Löschen kann Ihnen später vor Stunden mit Verbindungsproblemen sparen.

• Nutzung der Staubkappen - Decken Sie immer ungenutzte Steckverbinder und Anschlüsse mit Staubkappen ab.Es ist eine einfache Möglichkeit, sie vor Schmutz in der Luft zu schützen und die Dinge so zu halten, wie sie sollten, wenn Sie bereit sind, sich wieder zu verbinden.

• Dokumentation und Beschriftung - Schreiben Sie die Dinge auf.Verfolgen Sie, wenn Sie den Anschluss installiert haben, welcher Typ er ist und alle Testergebnisse, die Sie genommen haben.Beschriften Sie jedes Kabel und den Port klar.Dies erleichtert zukünftige Upgrades oder Reparaturen einfacher und schneller, da Sie nicht erraten oder zurückverfolgen müssen.

Abschluss

Glasfaserverbinder heben viel schwer, wenn es darum geht, Ihr Netzwerk stark und stetig zu halten.Sie lassen Lichtsignale von einem Kabel zum anderen übergeben, wodurch Dinge wie Ihr Internet, Videoanrufe und Streaming reibungslos läuft.In diesem Leitfaden haben Sie gelernt, was diese Anschlüsse sind, wie sie funktionieren, die verschiedenen Typen da draußen und wo sie am nützlichsten sind.Wir gingen auch durch die Auswahl des richtigen für Ihr Setup und wie Sie sich darum kümmern, sobald es installiert ist.
