Keramikkondensatoren: Typen, Struktur, Codes, Leistung und Anwendungen

Keramikkondensatoren sind Komponenten, mit denen Sie elektrische Energie in einem Stromkreis speichern und steuern.In diesem Artikel erfahren Sie, was sie sind, wie sie aufgebaut sind und mit welchen verschiedenen Typen Sie üblicherweise arbeiten.Außerdem erfahren Sie, wie Sie Kondensatorcodes lesen, was sich auf ihre Leistung auswirkt und wie sie im Vergleich zu anderen Kondensatortypen abschneiden.Wenn Sie diese Grundlagen verstehen, können Sie den richtigen Keramikkondensator für Ihre Projekte und Anwendungen auswählen.

Katalog

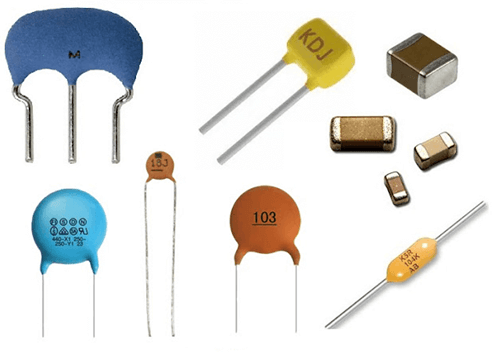

Abbildung 1. Keramikkondensatoren

Was sind Keramikkondensatoren?

A Keramikkondensator ist ein Festwertkondensator, der ein keramisches Dielektrikum zur Speicherung und Abgabe elektrischer Energie nutzt.Es stabilisiert die Spannung, filtert Signale, blockiert Gleichstrom und glättet die Leistung in einer Vielzahl elektronischer Schaltkreise.Sie werden häufig verwendet, da sie eine hohe Zuverlässigkeit, niedrige Kosten, kompakte SMD-Gehäuse, einen niedrigen äquivalenten Serienwiderstand (ESR) und eine hervorragende Hochfrequenzleistung bieten.Keramikkondensatoren kommen in Unterhaltungselektronik, Automobilsystemen, Energiemanagementmodulen und Kommunikationsgeräten vor.

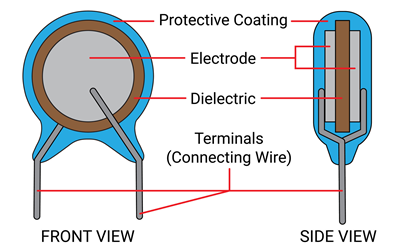

Abbildung 2. Struktur eines Keramikkondensators

Arten von Keramikkondensatoren

Es gibt vier Haupttypen von Keramikkondensatoren, die jeweils für einen bestimmten Zweck gebaut werden.In den folgenden Abschnitten wird erläutert, was jeder Typ bewirkt und wo er verwendet wird.

Mehrschichtiger Keramikkondensator (MLCC)

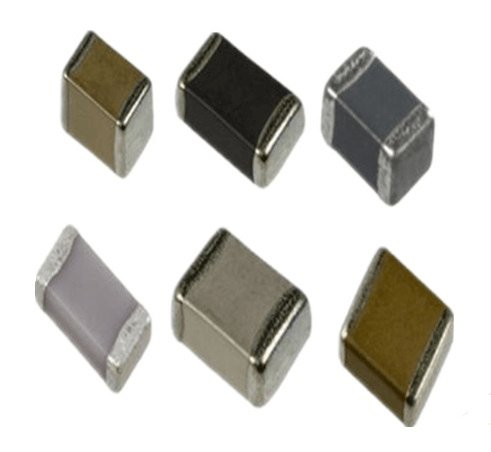

Abbildung 3. MLCCs

Mehrschichtige Keramikkondensatoren (MLCCs) sind kompakte, oberflächenmontierte Komponenten, die aus gestapelten dielektrischen Keramikschichten und Metallelektroden bestehen.Dieses Design ermöglicht es MLCCs, eine hohe Kapazität in einem kleinen Gehäuse zu erreichen, wodurch sie häufig in Smartphones, Computern und in der Automobilelektronik eingesetzt werden.Im Vergleich zu anderen Keramikkondensatortypen bieten MLCCs eine hervorragende Frequenzleistung, einen niedrigen ESR und eine hohe Zuverlässigkeit für Schaltkreise mit hoher Dichte.Ihre Vielseitigkeit, ihre geringen Kosten und ihr breites Spektrum an Kapazitätswerten machen sie zum am häufigsten in modernen elektronischen Geräten verwendeten Keramikkondensator.

Keramikscheibenkondensator

Abbildung 4. Keramikscheibenkondensatoren

Keramikscheibenkondensatoren sind herkömmliche radial bedrahtete Komponenten mit einem flachen, kreisförmigen Keramikkörper, die häufig in kostengünstigen Filter- und Bypass-Anwendungen eingesetzt werden.Aufgrund ihrer einfachen Scheibenstruktur sind sie leicht zu identifizieren und eignen sich für Durchsteckschaltungsdesigns.Im Gegensatz zu MLCCs, die für kompakte SMD-Layouts optimiert sind, bewältigen Keramikscheibenkondensatoren höhere Spannungen und bieten eine stabile Leistung in Allzweckschaltungen.Aufgrund ihrer Langlebigkeit und Erschwinglichkeit sind sie nach wie vor eine beliebte Wahl für Stromversorgungen, Unterhaltungselektronik und grundlegende Timing-Anwendungen.

Durchführungskeramikkondensator (FCC)

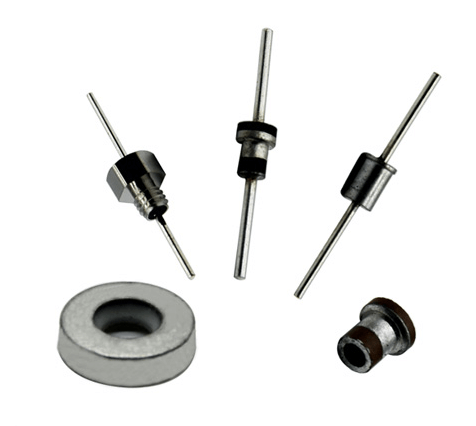

Abbildung 5. Durchführungs-Keramikkondensatoren

Durchführungskeramikkondensatoren (FCCs) sind spezielle Komponenten, die Hochfrequenzrauschen filtern, wenn Signale eine geerdete Barriere passieren.Ihre einzigartige Durchführungsstruktur bietet im Vergleich zu Standard-Keramikkondensatoren eine überlegene EMI/RFI-Unterdrückung.FCCs werden häufig in Kommunikationsgeräten, HF-Schaltkreisen, Abschirmplatten und empfindlichen elektronischen Systemen verwendet, die eine starke Rauschfilterung erfordern.Im Gegensatz zu MLCCs und Keramikscheibenkondensatoren sind FCCs speziell für die Geräuschisolierung und nicht für die allgemeine Schaltkreiskapazität konzipiert.

Keramischer Leistungskondensator (CPC)

Abbildung 6. Keramischer Leistungskondensator

Keramische Leistungskondensatoren (CPCs), auch Türklinkenkondensatoren genannt, sind Hochspannungs-Keramikkondensatoren für HF-Leistung, Impulsschaltungen und industrielle Anwendungen.Ihr dickes Keramikdielektrikum und das robuste Metallgehäuse ermöglichen es ihnen, extrem hohen Spannungs- und Strombedingungen standzuhalten.Im Vergleich zu MLCCs und Keramikscheibentypen bieten CPCs eine weitaus höhere Belastbarkeit, sind aber in viel größeren Abmessungen erhältlich.Diese Kondensatoren werden häufig in Funksendern, Kondensatorbänken, Hochspannungsnetzteilen und anderen Anwendungen verwendet, die maximale Energiestabilität und Haltbarkeit erfordern.

Codes und Wertumrechnung für Keramikkondensatoren

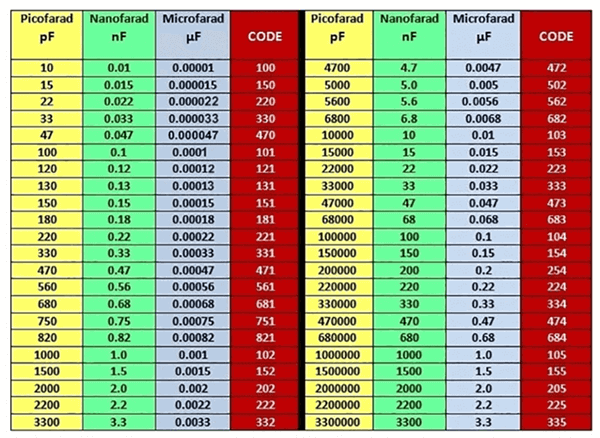

Abbildung 7. Werte- und Code-Umrechnungstabelle für Keramikkondensatoren

Die obige Abbildung zeigt eine Umrechnungstabelle für Keramikkondensatorwerte, in der die Kapazität in Picofarad (pF), Nanofarad (nF) und Mikrofarad (µF) zusammen mit den entsprechenden dreistelligen Kondensatorcodes aufgeführt ist.

Leistungsfaktoren für Keramikkondensatoren

Verschiedene Betriebsbedingungen können die tatsächliche Kapazität, Stabilität und Langzeitzuverlässigkeit von Keramikkondensatoren beeinflussen.Das Verständnis dieser Faktoren trägt dazu bei, die richtige Komponentenauswahl und eine bessere Schaltkreisleistung sicherzustellen.

Temperatur

Temperaturänderungen wirken sich stark auf Dielektrika der Klasse II wie X5R und X7R aus und führen zu spürbaren Kapazitätsschwankungen über deren Betriebsbereich.Im Gegensatz dazu bleiben Dielektrika der Klasse I wie NP0/C0G äußerst stabil und behalten ihre Kapazität auch bei großen Temperaturschwankungen.

DC-Bias-Effekt

Wenn ein Keramikkondensator in der Nähe seiner Nennspannung betrieben wird, kann seine Kapazität abnehmen.Dieser Effekt tritt am häufigsten bei High-K-Dielektrika wie X5R und X7R auf, bei denen das Anlegen einer höheren Gleichspannung die nutzbare Kapazität verringern kann.

Häufigkeit

Bei höheren Frequenzen nehmen die dielektrischen Verluste zu, was zu einem Abfall der effektiven Kapazität führt.Daher ist das Frequenzverhalten ein wichtiger Gesichtspunkt für HF-Schaltkreise, Hochgeschwindigkeits-Digitalsysteme und Schaltnetzteile.

Altern

Keramikkondensatoren der Klasse II verlieren im Laufe der Zeit natürlicherweise in einem vorhersehbaren, logarithmischen Muster an Kapazität, typischerweise 1–7 % pro Jahrzehnt von Stunden.Kondensatoren der Klasse I weisen diesen Alterungseffekt nicht auf.

Mechanischer Stress

Mehrschichtige Keramikkondensatoren (MLCCs) sind anfällig für Biegerisse, die durch Biegen der Leiterplatte, Vibrationen oder unsachgemäße Montage verursacht werden.Diese Risse können zu Leistungseinbußen oder einem Totalausfall führen.

Luftfeuchtigkeit und Umgebungsbedingungen

Hohe Luftfeuchtigkeit oder raue Umgebungen können den Isolationswiderstand verringern und den Leckstrom erhöhen, was die Gesamtzuverlässigkeit verringert.Eine ordnungsgemäße Beschichtung oder Einkapselung trägt dazu bei, diese Risiken zu mindern.

Keramik vs. Elektrolyt vs. Tantal

Keramik-, Elektrolyt- und Tantalkondensatoren verhalten sich in Schaltkreisen unterschiedlich.Die folgende Tabelle vergleicht ihre wichtigsten Unterschiede.

Aspekt	Keramik Kondensator	Elektrolytisch Kondensator	Tantalkondensator
Dielektrikum Material	Keramik Schichten	Aluminium Oxid + Elektrolyt	Tantal Pentoxid + Elektrolyt
Polarität	Unpolar	Polarisiert	Polarisiert
Kapazität Reichweite	Sehr klein bis mittel (1 pF–100 µF)	Hoch (1 µF–10.000 µF)	Mittel (0,1 µF–1.000 µF)
Spannung Bewertung	Breit Bereich (6,3 V–3 kV)	Mittel (6,3 V–450 V)	Niedriger bis mittel (2,5V–50V)
ESR (Äquivalenter Serienwiderstand)	Sehr niedriger ESR	Hoch ESR	Niedrig bis mittlerer ESR
ESL (Äquivalente Serieninduktivität)	Sehr niedrige ESL	Mittel ESL	Niedrig ESL
Häufigkeit Leistung	Ausgezeichnet für Hochfrequenz	Arm für Hochfrequenz	Gut für Mittelfrequenz
Stabilität	Klasse I: sehr stabil;Klasse II: mäßig	Nicht stabil über Temperatur	Stabil im Vergleich zu elektrolytisch
Gleichstrom Bias-Effekt	Auffällig auf X5R/X7R	Minimal	Minimal
Altern Verhalten	Klasse II verliert mit der Zeit an Kapazität	Verschlechtert sich allmählich mit der Nutzung	Sehr stabile alterung
Leckage Aktuell	Sehr niedrig	Hoch	Niedrig
Welligkeit Aktuelle Handhabung	Gut	Sehr gut für große Wellen	Mäßig
Körperlich Größe	Sehr kleine MLCC-Pakete	Größer Größe	Klein und kompakt
Misserfolg Modus	Risse aufgrund von Biegebeanspruchung	Austrocknung, ESR erhöhen	Kann scheitern bei Überbeanspruchung

Vor- und Nachteile von Keramikkondensatoren

Vorteile

• Sehr niedriger ESR und ESL

• Hervorragende Hochfrequenzeigenschaften

• Großer Spannungsbereich (6,3 V–3 kV)

• Kompakte MLCC-Größen für den SMD-Einsatz

• Erschwinglich und allgemein verfügbar

• Lange Lebensdauer bei hoher Zuverlässigkeit

Nachteile

• Kapazitätsreduzierung unter DC-Vorspannung

• Alterung in Dielektrika der Klasse II

• Mechanische Rissbildung aufgrund von Spannung oder Biegung

• Begrenzte Kapazität im Vergleich zu Elektrolyten

Anwendungen für Keramikkondensatoren

Aufgrund ihrer Vielseitigkeit und Leistung werden Keramikkondensatoren in fast allen modernen Elektronikgeräten verwendet.

Entkopplung und Bypass

Keramikkondensatoren werden üblicherweise in der Nähe von ICs platziert, um elektrisches Rauschen zu reduzieren.Sie tragen dazu bei, eine konstante Spannung aufrechtzuerhalten, indem sie plötzliche Schwankungen auf Stromleitungen filtern.Dies gewährleistet einen stabilen Betrieb digitaler und analoger Komponenten.

Filterung der Stromversorgung

Diese Kondensatoren sorgen für eine Hochfrequenzfilterung in Schaltnetzteilen und Reglern.Sie entfernen unerwünschte Welligkeiten und elektrisches Rauschen aus der Ausgangsspannung.Dies führt zu einer saubereren und stabileren Stromversorgung empfindlicher Schaltkreise.

HF- und Kommunikationsschaltungen

Keramikkondensatoren werden in HF-Schaltkreisen zur Abstimmung und präzisen Filterung verwendet.Sie unterstützen die Impedanzanpassung, um eine maximale Signalübertragung zwischen den Komponenten sicherzustellen.Aufgrund ihrer geringen Verluste sind sie für Hochfrequenz-Kommunikationssysteme geeignet.

Timing- und Oszillatorschaltungen

Keramikkondensatoren der Klasse I bieten eine hervorragende Stabilität für zeitbezogene Funktionen.Sie behalten über Temperatur und Zeit hinweg eine konstante Kapazität bei.Dadurch sind sie ideal für Oszillatoren, Uhren und Frequenzregelkreise.

Automobilelektronik

MLCCs werden häufig in Automobilsystemen eingesetzt, da sie hohen Temperaturen und rauen Umgebungen standhalten.Sie widerstehen Vibrationen, Stößen und mechanischen Belastungen in Fahrzeugen.Diese Eigenschaften machen sie zuverlässig für Steuergeräte, Sensoren und Steuermodule.

Industrieausrüstung

Keramikkondensatoren werden in Motorantrieben, Automatisierungssystemen und Industriesteuerungen verwendet.Sie unterstützen eine stabile Leistung in Umgebungen mit elektrischem Rauschen und Temperaturschwankungen.Aufgrund ihrer Langlebigkeit sind sie für den langfristigen Industriebetrieb geeignet.

Fazit

Keramikkondensatoren tragen zur Spannungsstabilisierung bei, filtern Signale und funktionieren in vielen elektronischen Systemen gut bei hohen Frequenzen.Ihr Design und Material ermöglichen den Einsatz in allem, von kleinen Geräten bis hin zu Automobil- und Industriegeräten.Faktoren wie Temperatur, Gleichstromvorspannung, Frequenz, Alterung und Umgebung beeinflussen ihre Leistung.Aufgrund ihrer geringen Größe, geringen Kosten und hohen Zuverlässigkeit gehören Keramikkondensatoren nach wie vor zu den am häufigsten verwendeten Bauteilen in der Elektronik.
