Wie transportieren Transistoren die CPU: Funktion, Evolution und zukünftige Technologien?

Sie erfahren, wie sie in verschiedenen Teilen der CPU verwendet werden, wie die Anzahl der Transistoren im Laufe der Zeit gewachsen ist, welche Probleme, die mit so vielen von ihnen einhergehen, und die neuen Arten von Transistoren, die für zukünftige Computer entwickelt werden.

Katalog

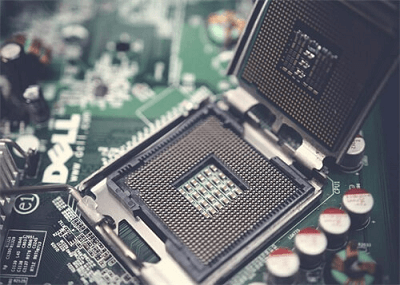

Abbildung 1. Transistor in der CPU

Welche Transistoren machen in einer CPU?

Transistoren sind die grundlegenden Komponenten, die digitales Computer ermöglichen.In modernen Prozessoren, insbesondere CPUs, wirken sie als ultraschnelle Schalter, die steuern, wie der Strom durch eine Schaltung fließt.Dieser Ein- und Ausschalter repräsentiert binäre Werte, 1s und 0s, die die Rechensprache bilden.Vor Transistoren wurden Vakuumröhrchen verwendet, aber sie waren groß, langsam und verbrauchten zu viel Strom.Transistoren veränderten alles.

Heute verwendet CPUs hauptsächlich einen Typ, der als MOSFET (Metal-Oxid-Semiconductor-Feldeffekttransistor) bezeichnet wird und selbst bei Größen im Nanometerbereich effizient ist.MOSFETs sind in zwei Arten erhältlich: NMOs und PMOS.

• NMOS schaltet sich ein, wenn eine positive Spannung auf sein Gate angewendet wird, sodass der Strom passieren kann.

Abbildung 2. NMOS -Diagramm

• PMOS funktioniert im Gegenteil und aktiviert mit einer niedrigen oder negativen Gate -Spannung.Viele kombinieren beide zu CMOS -Schaltkreisen, die hocheffizient sind, da sie nur beim Wechseln der Zustände anwenden.Diese Qualität macht sie ideal für die Hochgeschwindigkeitsverarbeitung mit hoher Dichte.

Abbildung 3. PMOS -Diagramm

Transistoren in der CPU -Architektur

Jeder Teil der CPU, wie die arithmetische Logikeinheit (ALU), die Steuereinheit (CU), Register und interne Verbindungen, wird aus Schaltungen aus Transistoren erstellt.Wenn eine CPU eine Anweisung erhält, kümmern sich die Transistoren von Anfang bis Ende darum: Dekodieren der Anweisung, Senden von Kontrollsignalen, das Erhalten der richtigen Daten, die Berechnung und das Speichern des Ergebnisses.All dies geschieht in Milliardstern einer Sekunde.Logik-Gates (aus Transistoren) entscheiden, was auf Eingabesignalen zu tun ist, während andere Transistorschaltungen (wie Flip-Flops) für kurze Zeiträume an Daten festgehalten werden.

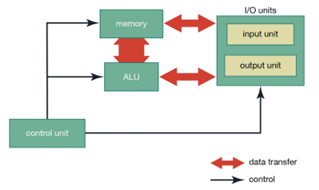

Abbildung 4. Blockdiagramm der CPU -Architektur

Transistoren in der ALU (arithmetische Logikeinheit)

Das Alu behandelt arithmetische und logische Operationen wie Addition, Subtraktion, Vergleiche und bitweise Logik.Diese Operationen werden von Logikstoren (und oder, XOR usw.) durchgeführt, die aus Gruppen von Transistoren hergestellt werden.

Beispielsweise besteht eine Volladderin, die bei binärer Addition verwendet wird, aus Dutzenden von Transistoren und wird über die ALU viele Male repliziert, um gleichzeitig 32-Bit- oder 64-Bit-Eingänge zu verarbeiten.Viele optimieren diese Arrangements mithilfe von Techniken wie Carry-Lookahead-Logik, um Verzögerungen zu reduzieren und den Durchsatz zu verbessern.Da die ALU eine der am häufigsten zugegriffenen Komponenten bei berechnungslastigen Workloads ist, hängt ihre Leistung davon ab, wie gut das Transistor-Layout die Latenz- und Leistungsverwendung minimiert.

Transistoren in der Steuereinheit (CU)

Die Steuereinheit ist für die Verwaltung des Anweisungsflusss innerhalb der CPU verantwortlich.Es dekodiert Anweisungen und sendet Signale an die richtigen Teile des Prozessors, um sie auszuführen.Diese Operationen werden durch Netzwerke von Transistoren kontrolliert, die in Logikschaltungen angeordnet sind.

Timing ist sehr wichtig.Transistorbasierte Flip-Flops erzeugen synchronisierte Taktsignale, die alles im Schritt halten.Da CPUs mit Techniken wie Pipelining und Ausführung außerhalb der Ordnung weiter fortgeschritten werden, wird die Kontrolllogik komplexer.Es muss Merkmale wie die Vorhersage und Fehlererfassung der Zweigveranstaltung behandeln, die vom präzisen, zuverlässigen Transistorverhalten abhängen.

Transistoren in Registern und Cache -Speicher

Register halten Daten während der Verarbeitung vorübergehend.Sie werden aus Flip-Flops gebaut, die jeweils mehrere Transistoren enthalten.Diese herrlichen Schaltungen halten ein bisschen Daten stabil, bis ein neuer Wert ihn ersetzt.Dies macht Register ideal für den schnellen Zugriff auf häufig verwendete Daten oder Anweisungen.

Der Cache -Speicher, insbesondere L1 und L2, wird unter Verwendung von SRAM (statischer RAM) erstellt, wobei jedes Bit mit sechs Transistoren gespeichert wird.Diese Transistoren müssen sorgfältig abgestimmt werden, um Geschwindigkeit, Stromverbrauch und Störungswiderstand auszugleichen.Selbst geringfügige Variationen der Spannung oder Leckage über Milliarden von Transistoren können zu Verzögerungen oder Datenverfälschungen führen.Aus diesem Grund ist die Transistorqualität sowohl für Geschwindigkeit als auch für die Stabilität wichtig.

Entwicklung der Transistorzahlen in CPUs

CPU Modell	Freigeben Jahr	Transistor Zählen	Verfahren Knoten	Beschreibung
Intel 4004	1971	2.300	10 µm	Erste Kommerzieller Mikroprozessor
Intel 8086	1978	29.000	3 µm	Basis für x86 Architektur
Intel Pentium	1993	3.1 Million	800 nm	Superscalar Architektur
Intel Core i7-920	2008	731 Million	45 nm	Eingeführt Nehalem -Mikroarchitektur
AMD Ryzen 9 5950x	2020	4.15 Milliarde	7 nm	16-Kern Consumer Desktop CPU
AMD Threadripper 3990x	2020	39,5 Milliarde	7 NM (Multi-Chiplett)	64-Kern HEDT -Prozessor
Apfel M1 Ultra	2022	114 Milliarde	5 nm	Hoch Transistorzahl über Chip -Interconnect

Warum bedeuten mehr Transistoren eine bessere Leistung?

Auf der grundlegendsten Ebene dient jeder Transistor in einer CPU als Binärschalter.Es kann entweder ein- oder ausgeschaltet sein und eine 1 oder eine 0 im Binärcode darstellen.Transistoren werden kombiniert, um Logik -Gates zu erstellen, die wiederum Schaltungen ausführen, die Berechnungen durchführen, Daten speichern und Entscheidungen treffen.Das Erhöhen der Anzahl der Transistoren in einem Prozessor eröffnet mehrere Leistungsvorteile:

• komplexere Schaltkreise: Mit mehr Transistoren können sie anspruchsvollere Verarbeitungseinheiten entwerfen.Zum Beispiel können sie zusätzliche Kerne hinzufügen, die Einheiten der Zweigvorhersage verbessern und größere arithmetische Einheiten zum Umgang mit komplexen Anweisungen effizienter integrieren.

• größere Parallelität: Ein größeres Transistor -Budget ermöglicht es mehr Ausführungseinheiten, gleichzeitig zu arbeiten.Dies bedeutet, dass die CPU mehrere Anweisungen oder Threads gleichzeitig verarbeiten kann, was die Multitasking- und Parallel -Computerleistung verbessert.

• Größere Caches: Weitere Transistoren ermöglichen die Einbeziehung eines größeren und fortgeschritteneren Cache -Speichers.Größere Caches helfen dabei, häufig auf Daten zu speichern, die näher am Prozessor sind, die Latenz reduzieren und den Durchsatz verbessern, indem der Zugriff auf langsamere Hauptspeicher vermieden wird.

• Verbessertes Leistungsmanagement: Zusätzliche Transistoren ermöglichen die Integration feinkörniger Stromkontrollschaltungen.Diese Schaltkreise können inaktive Abschnitte der CPU herunterfahren oder Spannung und Frequenz dynamisch anhand der Arbeitsbelastung einstellen, wodurch die Energieeffizienz verbessert wird, ohne die Leistung zu beeinträchtigen.

• On-Chip-Integration: Zusätzliche Transistoren unterstützen die Integration früher getrennter Komponenten wie Speichercontroller, Grafikeinheiten und KI-Beschleuniger direkt auf den CPU-Würfel.Dies reduziert die Kommunikationsverzögerung und steigert die Leistung für bestimmte Workloads.

Wie verarbeitet die CPU Daten?

Die CPU führt Aufgaben aus, indem sie einer systematischen Sequenz befolgt, die als Fetch-Decode-Execute-Zyklus bezeichnet wird.Während jeder Phase dieser Schleife arbeiten unzählige Transistoren zusammen, um Kontrollsignale zu verwalten, Logikzustände und Berechnungen durchzuführen.Diese winzigen Schalter ermöglichen es der CPU, den Betrieb mit unglaublicher Geschwindigkeit und Genauigkeit abzuschließen.

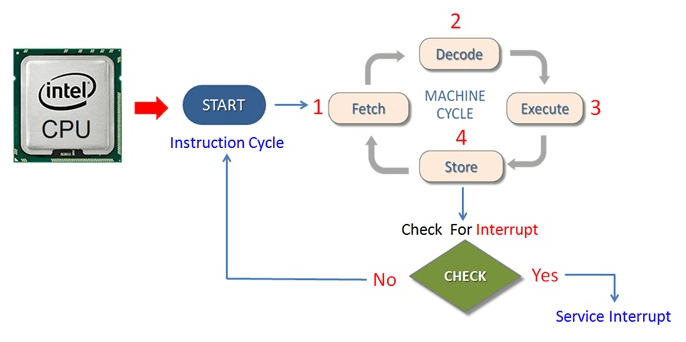

Abbildung 5. Diagramm des Fetch-Decode-Execute-Zyklus

1.

Der Zyklus beginnt, wenn die Steuereinheit die nächste Anweisung aus dem Speicher sammelt.Diese Anweisung befindet sich an dem vom Programmzähler (PC) angegebenen Ort, der die aktuelle Position der CPU im Befehlsstrom verfolgt.Die Anweisung wird dann zur weiteren Verarbeitung in das Anweisungsregister (IR) verschoben.Transistoren innerhalb der Speicher- und Kontrollschaltungen wirken wie Schalter und Verstärker, sodass die Anweisung schnell und zuverlässig abgerufen werden kann.

2. Decodieren

Sobald er abgerufen wurde, wird die Anweisung an den Anweisungsdecodierer weitergegeben, der den binären Opcode übersetzt und feststellt, welche Operation die CPU durchführen sollte, z. B. Arithmetik, Logik, Datenübertragung oder Änderung des Kontrollflusss.Transistoren in der Steuereinheit aktivieren geeignete interne Routen, sodass Komponenten wie Register, Busse und Logikblöcke entsprechend reagieren können.Dieser gesamte Dekodierungsprozess beruht auf Transistor -Netzwerken und Logikgates, die die erforderlichen Steuersignale generieren.

3. Ausführen

In der Ausführungsstufe führt die CPU die angegebene Operation durch.Für Berechnungen übernimmt die arithmetische Logikeinheit (ALU) die Arbeit.Der Alu erstellt aus Logik -Toren und Transistoren und führt Aufgaben wie Addition, Subtraktion, logische Vergleiche und bitweise Operationen aus (z. B. und, oder, oder Xor).Eingabedaten von Registern, Sofortwerten oder Speicher werden durch diese Transistorschaltungen mit präzisem Timing geleitet, um eine schnelle und effiziente Ausführung zu ermöglichen.

4. Laden

Nach dem Betrieb wird das Ergebnis entweder in einem Register oder im Speicher gespeichert.Noch einmal sind Transistoren wichtig, um den Datenfluss zu lenken und das Ergebnis ohne Fehler zu speichern.Komponenten wie Flip-Flops und SRAM-Zellen sind von Transistorzuständen abhängig, um binäre Informationen zuverlässig zu halten, um sicherzustellen, dass der Ausgang für die nächsten Schritte genau beibehalten wird.

5. Inkrement

Schließlich wird der Programmschalter aktualisiert, um sich auf die nächste Anweisung vorzubereiten.In einfachen Sequenzen beinhaltet dies die Inkrementierung der Adresse durch einen festen Wert.In Fällen, in denen Sprünge oder Zweige beteiligt sind, wird der PC eine neue Adresse zugewiesen, die auf den Anweisungsergebnissen basiert.Diese Updates werden durch Kontrolllogik von Transistoren verwaltet, die die Bedingungen bewerten und Signale generieren, um den Programm des Programms zu leiten.

Transistorherausforderungen im modernen CPU -Design

• Leckage und Stromabfluss

Winzige Transistoren können den Strom auch beim Ausschalten auslaufen lassen, hauptsächlich aufgrund von Quanteneffekten.Dieser Leerlauf erhöht den Stromverbrauch.Um verschwendete Energie zu reduzieren, verwenden Sie Techniken wie Power -Gating (Deaktivieren von ungenutzten Teilen), DVFs (Spannung und Frequenz) und das Gating (Pause inaktive Schaltkreise).

• Wärmeerzeugung

Dicht gepackte Transistoren erzeugen lokalisierte Hotspots.Ohne effektive Kühlung können diese die Leistung verlangsamen oder dauerhafte Schäden verursachen.Moderne CPUs entgegenwirken dies mit Temperatursensoren, automatischem Drosselungs- und Kühlsystemen wie Wärmebreiteigern, Dampfkammern oder Flüssigkühlung.

• Altern

Die Transistoren verschlechtern sich im Laufe der Jahre aufgrund von Effekten wie Metallmigration und Isolationsabbau.Diese Alterung kann die Leistung verringern oder Fehler verursachen.Erstellen Sie die Sicherheitsmargen ein und implementieren Sie Fehlerkorrektursysteme, um einen zuverlässigen und langfristigen Betrieb sicherzustellen.

• Langsamere Verbindungen

Während Transistoren weiter schrumpfen, skalieren die Drähte, die sie verbinden, nicht ebenfalls nach unten.Diese Verbindungen widersetzen den elektrischen Fluss und führen Signalverzögerungen ein.Diese Verlangsamung kann durch Reorganisierung von Signalpfaden und Einfügen von Puffern gemindert werden, um die Kommunikation zu beschleunigen.

• Lithographie- und Herstellungsgrenzen

Die traditionelle Photolithographie kämpft darum, Merkmale zu definieren, die kleiner als das von ihr verwendete Licht sind, was zu Randverzerrungen und -fehlern führt.Extreme ultraviolette (EUV) -Lithographie hilft dabei, dies zu lösen, aber es ist teuer und technisch anspruchsvoll und steigt die Produktionskosten an.

• Ausgleich von Geschwindigkeit, Strom und Hitze

CPUs muss Geschwindigkeit liefern, ohne zu viel Strom oder Überhitzung zu konsumieren, ein hartes Kompromiss, insbesondere in mobilen und Rechenzentrumsanwendungen.Innovationen wie Dark Silicon (schließe nicht verwendete Bereiche), adiabatisches Computing (Logik mit geringer Energie) und Hardwarebeschleuniger verbessern die Energieeffizienz und bewahren gleichzeitig die Leistung.

Advanced Transistor Technologies

Da traditionelle flache (planare) Transistoren ihre physischen Grenzen erreichen, werden neue und fortschrittlichere Designs entwickelt.Diese neuen Arten von Transistoren tragen dazu bei, Chips schneller, kleiner und effizienter zu machen.

Flossen

Finfets sind heute eines der am häufigsten verwendeten Advanced Transistor Designs.Anstatt wie ältere Transistoren flach zu sein, haben Flossen eine dünne vertikale Struktur, die wie eine Flosse geformt ist, die aus der Oberfläche des Chips ragt.Der Teil, der den elektrischen Strom steuert, der das Tor bezeichnet, wickelt sich auf drei Seiten um diese Flosse.Diese umlaufende Struktur gibt dem Tor mehr Kontrolle über den Stromfluss, was dazu beiträgt, unerwünschte Leckagen zu verringern und den Transistor zuverlässiger zu machen.Aufgrund ihrer besseren Leistung und ihrer geringeren Leistung werden Finfets jetzt in vielen Smartphones, Laptops und anderen modernen Elektronik verwendet.Sie traten zum ersten Mal in 22 -nm -Chip -Technologien auf und haben sich in noch kleinere Größen skalieren.

Gate-All-Around-Transistoren (GAA)

GAA -Transistoren sind eine verbesserte Version von Finfets.Während die Finfets das Tor um drei Seiten des Kanals wickeln, gehen die GAA -Transistoren einen Schritt weiter: Das Tor umgibt den Kanal auf allen Seiten vollständig.Diese "Allround" -Kontrolle macht es noch einfacher, den Stromfluss zu bewältigen und den Stromverlust zu verringern.GAA -Transistoren verwenden häufig ein Design namens "Nanoblätter" oder "Nanodrähte", wobei der Kanal in dünne Schichten oder Drähte aufgeteilt wird und das Tor um jeden einzelnen umschließt.Dies ermöglicht es, Leistung und Stromverbrauch genauer als je zuvor zu optimieren.Es wird erwartet, dass die GAA-Technologie ein wesentlicher Bestandteil von Chips ist, die mit 3-Nanometer und kleineren Prozessen gebaut wurden, wodurch zukünftige Geräte schneller und energieeffizienter werden.

Carbon -Nanoröhrchen und Graphentransistoren

Kohlenstoffnanoröhren sind winzige Zylinder aus Kohlenstoffatomen mit unglaublichen elektrischen und thermischen Eigenschaften.Sie können schneller ein- und ausschalten als Silizium und können viel kleiner gemacht werden, sodass mehr Transistoren in denselben Raum passen.Graphen ist ein superdünnes Kohlenstoffblatt, nur ein Atom dick.Es ist extrem stark, flexibel und leitet Strom sehr effizient.Diese Materialien könnten zu schnelleren, kleineren und kühleren Chips führen.Der Bau von Transistoren mit Nanoröhren oder Graphen ist jedoch sehr schwierig, da der Herstellungsprozess extrem präzise sein muss.Selbst der kleinste Fehler kann die winzigen Strukturen ruinieren.

Quantentransistoren

Quantentransistoren arbeiten sehr unterschiedlich als traditionelle.Anstatt reguläre elektrische Bits zu verwenden, die entweder 0 oder 1 sind, verwenden sie Qubits, Quantenbits, die dank einer seltsamen Eigenschaft namens Superposition mit 0, 1 oder beides gleichzeitig sein können.Sie können auch verwickelt werden, was bedeutet, dass der Zustand eines Qubits vom Zustand eines anderen abhängen kann, egal wie weit sie voneinander entfernt sind.Aus diesem Grund können Quantentransistoren massive Informationen parallel verarbeiten, was regelmäßige Computer nicht tun können.Dies macht sie perfekt für Aufgaben wie das Brechen der Verschlüsselung, das Simulieren von Molekülen oder das Lösen komplexer mathematischer Probleme.

Neuromorphe Transistoren

Neuromorphe Transistoren sind so konzipiert, dass sie sich wie die Neuronen und Synapsen verhalten.Im Gehirn senden Neuronen Signale über winzige Lücken, die als Synapsen bezeichnet werden.Neuromorphe Transistoren versuchen, dieses Verhalten mit elektronischen Komponenten zu kopieren.Diese Transistoren werden im neuromorphen Computer verwendet, bei dem es sich um eine neue Art von Computer handelt, die auf Aufgaben abzielt, die Lernen, Mustererkennung und Entscheidungsfindung beinhalten.Beispielsweise können neuromorphe Chips in künstlichen Intelligenzsystemen verwendet werden, die Bilder erkennen, Sprache verarbeiten oder aus Daten rechtzeitig lernen.

Abschluss

Transistoren machen alles in einer CPU -Arbeit.Sie schalten sich schnell ein und aus, um dem Computer zu helfen, Mathe zu treffen, Entscheidungen zu treffen und Daten zu verschieben.Da Chips mehr Transistoren hinzugefügt werden, wird CPUs schneller und leistungsfähiger, nutzen aber auch mehr Energie und werden heißer.Um diese Probleme zu beheben, verwenden Sie neue Designs wie Finfets und GAA und testen Sie sogar neue Materialien wie Carbon -Nanoröhren und Graphen.Einige neue Transistoren werden sogar so gemacht, wie Gehirnzellen.Diese Änderungen helfen Computern, schnell, effizient und bereit für zukünftige Herausforderungen zu bleiben.
