Logik -Gate -Typen und ihre Arbeitsprinzipien

Logik -Tore sind das Herzstück jeder digitalen Schaltung.Sie helfen zu kontrollieren, wie binäre Signale in Elektronik unter Verwendung grundlegender Logikregeln verhalten und reagieren.Unabhängig davon, ob alle Bedingungen wahr sind oder ein Eingangssignal umdrehen, spielt jedes Tor eine einfache, aber wichtige Rolle.Sie werden feststellen, wie unterschiedliche Tore funktionieren, wie sie in Schaltplänen aussehen und wie sie durch Wahrheitstabellen reagieren.Sie werden auch untersuchen, wie Sie Simulationstools wie Proteus erstellen und testen.Diese Anleitung bietet Ihnen einen klaren Schritt für Schritt zum Verständnis der Grundlagen der digitalen Logik.Es ist perfekt für alle, die neugierig darauf sind, wie einfach Ein-Aus-Signale komplexe Systeme funktionieren.

Katalog

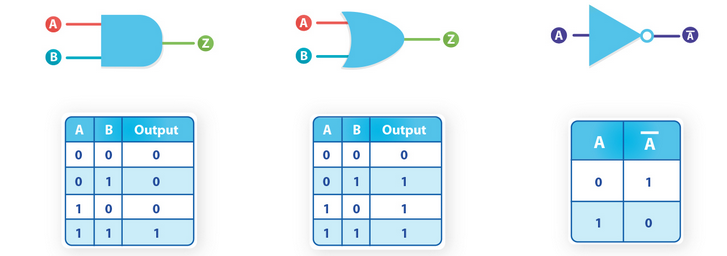

Abbildung 1. Grundlegende logische Tore in Proteus mit Wahrheitstabelle

Einführung in Logik -Tore

Logik -Tore sind die grundlegende Bausteine der digitalen Elektronik.Sie werden verwendet, um einfache logische Funktionen mit binären Eingaben auszuführen, was bedeutet, dass sie nur damit umgehen 0s und 1s.Sie können sie als winzige Entscheidungsträger vorstellen, die die Eingangssignale überprüfen und eine Ausgabe erzeugen, die auf einer bestimmten Logikregel basiert.

Nimm a Kein Tor, Zum Beispiel.Es ist eines der einfachsten Tore und wirkt wie ein Schalter, der den Eingang dreht.Wenn der Eingang ist 0, es macht es in 1 am Ausgang.Wenn der Eingang ist 1, der Ausgang wird 0.Es ist wie ein automatischer entgegengesetzter Generator.

Diese Logik -Tore sind nicht nur Theorie - sie können mit Verwendung erstellt werden grundlegende elektronische Teile Wie Widerstände, Dioden und Transistoren.Dies funktioniert zwar für kleine, einfache Projekte oder Lernzwecke, ist jedoch für große Schaltkreise oder reale Geräte nicht praktisch.Das ist wo Herstellung Technologien Kommen Sie herein, um die Dinge einfacher, schneller und zuverlässiger zu machen.

Es gibt zwei Haupttechnologien, um Logik -Tore für kommerzielle Schaltkreise zu erstellen:

TTL (Transistor-Transistor-Logik) Verwendet bipolare Junction -Transistoren wie NPN- und PNP -Typen.Diese sind Teil der 7400 Serie, was Sie möglicherweise oft in Elektronik stoßen.

CMOs (Komplementäres Metalloxid -Halbleiter) Tore dagegen verwenden Mosfets oder JFETS und sind bekannt für ihre Schnelle Leistung Und Niedriger Stromverbrauch.CMOS -Tore sind weit verbreitet, weil sie zuverlässig sind und auch bei hohen Geschwindigkeiten gut funktionieren.

Sowohl TTL als auch CMOs haben ihre Stärken, und die Wahl hängt davon ab, mit welcher Art von Schaltung Sie arbeiten.Das Verständnis, wie sie funktionieren, gibt Ihnen ein klareres Bild davon, wie logische Gates in das Gesamtbild des digitalen Designs passen.

Symbole, die für Logik -Tore verwendet werden

Schaltpläne machen einfacher zu lesen und zu verstehenjedes logische Tor erhält a Einzigartiges Symbol.Diese Symbole helfen Ihnen dabei, schnell zu erkennen, welche Art von Logik das Gate ausführt, ohne eine Erklärung schreiben zu müssen.

Durch die Verwendung von Symbolen spart nicht nur Platz in einem Diagramm, sondern hält auch Ihren Schaltkreis ordentlich und konsistent.Dies wird besonders hilfreich, wenn Sie mit arbeiten komplexere Designs, wo mehrere Tore miteinander verbunden sind.Sobald Sie sich mit diesen Symbolen vertraut machen, wird das Lesen digitaler Schaltungen viel einfacher.

Die am häufigsten verwendeten Symbole sind die für die Und oder, nicht und nicht Tore.Jeder hat eine eigene Form, sodass Sie sie sofort auseinandersetzen können.Diese grundlegenden Tore erscheinen häufig sowohl in Anfänger als auch in der fortschrittlichen digitalen Elektronik, und ihre Symbole werden in verwendet LehrbücherAnwesend Softwaretools wie Proteusund reale schematische Diagramme.

Diese Symbole zu lernen und zu erkennen, ist einer der ersten Schritte, um sich mit wohl fühlen Digital Logic Circuit Design.

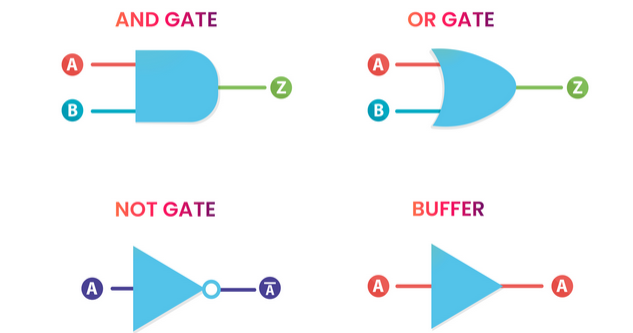

Abbildung 2. Symbole grundlegender Logik -Tore

Wahrheitstabelle der Logik -Tore

Jedes Logik -Gate folgt einer bestimmten logischen Regel, die seine Eingaben mit seiner Ausgabe verbindet.A Wahrheitstabelle ist eine einfache und klare Art zu zeigen, wie sich ein Tor unter allen möglichen Eingangskombinationen verhält.Es ist wie ein Cheat -Blatt, auf dem Sie genau sagen, welche Ausgabe für jeden Satz von Eingängen zu erwarten ist.

In einem typischen Wahrheitstisch die Eingänge sind links aufgeführt und die Ausgänge rechts.Dieses Layout hilft Ihnen leicht zu verfolgen, wie die Logik durch das Tor fließt.

Der Wahrheitstisch von a Kein Tor (Was seine Eingabe invertiert) ist unten gezeigt:

Eingang	Ausgabe
0	1
1	0

Wie Sie sehen können, hat diese Tabelle 2 Zeilen, einer für jeden möglichen Eingangswert.Das liegt daran, dass das Nicht -Tor nur hat ein Eingangso 2¹ = 2 mögliche Kombinationen.

Die Anzahl der Zeilen in einer Wahrheitstabelle hängt davon ab, wie viele Eingänge das Gate hat.Sie können die Anzahl der Zeilen mit der Formel berechnen 2ⁿ, Wo n ist die Anzahl der Eingänge.Ein Tor mit 2 Eingängen hat also 2² = 4 Zeilen.

Wahrheitstische sind besonders hilfreich in Boolesche Logik und mathematische Operationen, bei denen die Visualisierung der Input-Output-Beziehung leichter zu verstehen ist, wie eine Schaltung funktioniert.Sobald Sie mit ihnen vertraut sind, werden Sie feststellen, dass sie ein leistungsstarkes Tool zur Planung und Analyse digitaler Systeme sind.

So entwerfen Sie logische Gates Schaltungen

Das Entwerfen von Logik -Toren kann einfach sein, sobald Sie die verschiedenen verwendeten Methoden verstanden haben.Sie können sie entweder mit grundlegenden elektronischen Komponenten erstellen oder fortschrittlichere Ansätze entscheiden, die eine bessere Leistung bieten.Die Wahl hängt davon ab, an welcher Art von Projekt Sie arbeiten und wie zuverlässig oder schnell die Schaltung sein soll.

Eine häufige Möglichkeit, Logik -Gates zu erstellen, besteht darin, grundlegende Komponenten wie zu verwenden Widerstand, Dioden und Transistoren.Diese eignen sich hervorragend zum Lernen und kleinen Projekten.Einige bekannte Arten dieser einfachen Logikschaltungen umfassen:

• RTL (Widerstandstransistor Logik) - verwendet Widerstände und Transistoren.Es ist einfach zu bauen, aber nicht sehr schnell oder effizient.

• DTL (Diode-Transistor-Logik) - kombiniert Dioden und Transistoren.Es verbessert die Leistung leicht über RTL.

• ECL (Emitter-gekoppelte Logik) - konzentriert sich mehr auf Geschwindigkeit, verbraucht aber mehr Leistung.

• DRL (Diodenresistor-Logik) - verwendet nur Dioden und Widerstände und dient hauptsächlich für Demonstrations- oder Bildungszwecke.

Diese einfachen Designs eignen sich gut, um zu verstehen langsamere Reaktionszeiten Und Empfindlichkeit gegenüber Rauschen, was beeinflussen kann, wie genau sie funktionieren.

Um die Leistung zu verbessern, können Sie raffiniertere Methoden wie verwenden Ttl Und CMOs, die in alltäglichen digitalen Schaltkreisen üblich sind.Diese Methoden sind schneller, stabiler und besser für reale Anwendungen geeignet.

• TTL (Transistor-Transistor-Logik) Verwendet NPN- und PNP -Transistoren, um Tore zu erstellen, die schneller wechseln und besser abschneiden als grundlegende Designs.Es wird seit vielen Jahren in digitalen Systemen häufig eingesetzt.

• CMOs (Komplementäres Metalloxid -Halbleiter) Verwendet MOSFETs oder FETs.Es ist beliebt für seine Niedriger Stromverbrauch, schnelles Umschalten, Und starker Widerstand gegen Rauschen.Aufgrund dieser Vorteile ist CMOS heute die am weitesten verbreitete Methode für das Logik -Gate -Design.

Wenn Sie eine komplexere Schaltung aufbauen oder etwas schnell und zuverlässig sind, erzielen Sie mit TTL oder CMOS bessere Ergebnisse.Diese Methoden werden in den meisten modernen Geräten verwendet. Das Erlernen dieser Methoden hilft Ihnen daher, Schaltkreise zu erstellen, die effizienter und zuverlässiger sind.

Logik -Tore mit grundlegenden elektronischen Teilen machen

Hier ist ein Beispiel für eine Und Tor Design verwenden Diodenresistorlogik (DRL) und a NAND -Tor gebaut mit Diode-Transistor-Logik (DTL). Diese Arten von Schaltungen sind ein guter Weg, um zu verstehen, wie Logik -Tore auf grundlegender Ebene funktionieren.

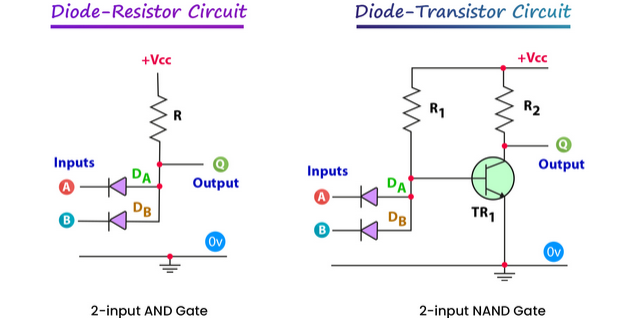

Abbildung 3.. Schaltungsdesign von und NAND -Toren mit grundlegenden Komponenten

Wie Sie in der obigen Abbildung sehen können, sind diese Schaltungen recht einfach zu erstellen.Sie brauchen nur grundlegende Teile wie Dioden, Widerstände und Transistoren.Dies macht sie großartig, um kleine experimentelle Schaltkreise zu lernen oder zu bauen.

Obwohl diese Setups leicht zu bauen sind, werden sie nicht in kommerziellen integrierten Schaltkreisen verwendet.Der Grund ist, dass sie oft unter leiden Hochleistungsverlust aufgrund von Klimmresistenzen und Verzögerte Antworten bekannt als Ausbreitungsverzögerungen.Diese Probleme können die Leistung und Zuverlässigkeit des Gate in größeren oder schnelleren Schaltungen beeinflussen.

Deswegen, Ttl Und CMOs Technologien werden für das Entwerfen von Logiktoren in praktischen Anwendungen bevorzugt.Sie bieten eine bessere Geschwindigkeit, einen geringeren Stromverbrauch und konsistentere Ergebnisse.

TTL Logic Gate -Details

Ttl, oder Transistor-Logik, verwendet NPN- und PNP -Transistoren Digitale Logik -Tore erstellen.Diese Tore sind für ihren schnellen Schalter bekannt und werden in vielen elektronischen Schaltungen häufig verwendet.TTL -Tore sind so ausgelegt, dass sie auf bestimmten Spannungsniveaus arbeiten, um Logikzustände darzustellen.

In an Ideales TTL -Tor, A Niedrig (0) Das logische Signal entspricht 0 Voltund a Hoch (1) Das logische Signal entspricht 5 Volt.In realen Schaltungen sind die Spannungsstufen jedoch etwas spezifischer.Ein Signal wird berücksichtigt NIEDRIG Wenn es da ist 0 Und 0,8 Voltund es ist es HOCH Wenn es da ist 2 und 5 Volt.Der Bereich von 0,8 V bis 2 V ist instabil und weder als hoch noch als niedrig anerkannt.Dieser undefinierte Bereich wird oft als "als" bezeichnet "Niemands Land"Weil es unvorhersehbares Verhalten verursachen kann.

Um Probleme in dieser Spannungslücke zu vermeiden, verwenden die Schaltkreise häufig Widerstände Pull-up- oder Pulldown-Widerstände.Diese helfen dabei, das Signal zu stabilisieren und es klar im hohen oder niedrigen Bereich zu halten.

Es gibt viele Versionen von TTL Logic Gate ICs, wie z. 74LXX, 74LSXX, 74ALLXX, 74HCXX, 74HCTXX und 74ACTXX.Jeder Typ hat eine leicht unterschiedliche Leistung, basierend auf seiner internen Struktur und seinen Materialien wie Geschwindigkeit, Stromnutzung oder Schaltspannung.

TTL bleibt eine zuverlässige und beliebte Methode zum Aufbau von Logiktoren, insbesondere wenn die Geschwindigkeit wichtig ist und die Strombedürfnisse moderat sind.

CMOS Logic Gate -Details

CMOs, die für stehen für Komplementäres Metalloxid -Halbleiter, ist eine weitere beliebte Methode zum Erstellen von Logiktoren.Anstatt Standardtransistoren zu verwenden, verwenden CMOS -Schaltungen FETS (Feldeffekttransistoren) Und Mosfets.Diese Komponenten machen CMOS -Gates im Hinblick auf den Stromverbrauch effizienter und besser im Umgang mit elektronischen Rauschen.

In CMOS -Logik -Toren unterscheiden sich die zum Definieren von Logikzuständen verwendeten Spannungsniveaus etwas von TTL.Ein Signal wird berücksichtigt Niedrig (0) Wenn es dazwischen fällt 0 und 1,5 Voltund es wird in Betracht gezogen HOCH (1) Wenn es da ist 3 und 18 Volt.Diese breiteren Spannungsbereiche helfen CMOS -Gates, in einer Vielzahl von Netzteilen und Anwendungen gut zu arbeiten.

Logik Tore	Niedrig (0)	Hoch (1)
Ttl	0-0,8 V	2-5V
CMOs	0-1.5V	3-18 V

Einer der Hauptgründe, warum CMOs heute weit verbreitet ist Niedriger Stromverbrauch.Im Gegensatz zu TTL zeichnen CMOS -Gates beim Schaltzustand nur einen signifikanten Strom.Dies macht sie zu einer guten Wahl für batteriebetriebene Geräte und Systeme, bei denen die Energieeffizienz wichtig ist.

Mit ihren Schnelle Reaktion, Rauschbeständigkeit und geringem Energieverbrauch mit geringem EnergieverbrauchCMOS -Gates sind in den meisten modernen digitalen Schaltungen vorhanden - von Mikrocontrollern und Speicherchips bis hin zu Smartphones und Computern.

Verschiedene Arten von Logik -Toren

Logik -Tore sind in vielen Formen erhältlich, basierend auf der Anzahl der Eingaben und der Art der Logik, die sie folgen.Während es viele spezialisierte Typen gibt, verwenden die meisten digitalen Schaltkreise nur wenige gemeinsame Tore.Sobald Sie diese grundlegenden und fortgeschrittenen verstanden haben, wird es einfacher, mit komplexeren Logikdesigns zu arbeiten.

Grundlegende Logik -Tore - die Grundlage für digitale Schaltungen

Es gibt drei Hauptlogik -Tore, die die Basis aller digitalen Vorgänge bilden:

• Und Tor - Ausgibt nur hoch, wenn alle Eingänge hoch sind.

• Oder Tor - Ausgibt hoch, wenn mindestens ein Eingang hoch ist.

• Kein Tor - auch Wechselrichter genannt;Es kehrt den Eingangswert um.Wenn der Eingang 1 ist, beträgt der Ausgang 0 und umgekehrt.

Diese Tore sind häufig der Ausgangspunkt beim Entwerfen von Logikschaltungen, da sie einfach zu verstehen und weit verbreitet sind.

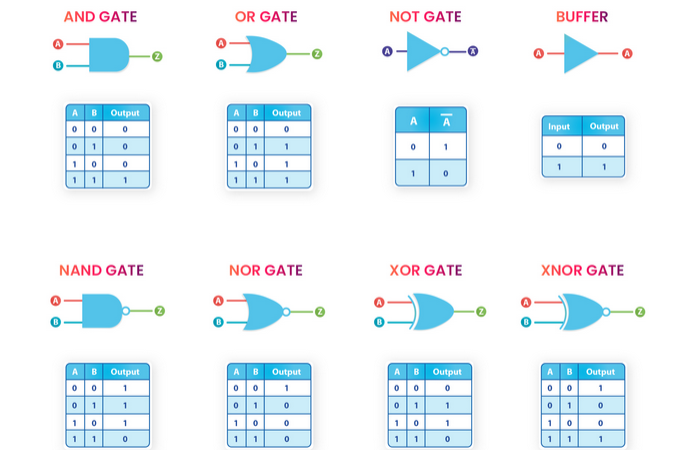

Abbildung 4. Symbole & Wahrheitstabellen von gemeinsamen Logik -Toren

Häufig verwendete erweiterte Logik -Tore

Neben den Grundtoren gibt es mehrere Fortgeschrittene Tore hergestellt durch Kombinieren oder Erweiterung der Grundlogik.Dazu gehören:

• NAND -Tor - Funktioniert wie ein und ein Tor, gefolgt von einem NICHT -Tor.Es gibt nur einen niedrigen Ausgang, wenn alle Eingänge hoch sind.

• Noch Tor - kombiniert oder und nicht.Es gibt einen hohen Ausgang nur, wenn alle Eingänge niedrig sind.

• Xor Gate (exklusiv oder) - Ausgänge nur hoch, wenn die Eingänge unterschiedlich sind.

• Xnor Gate (exklusiv oder) - Ausgänge hoch, wenn die Eingänge gleich sind.

Diese Tore finden sich in einer Vielzahl von logikbasierten Systemen, von einfachen Controllern bis zu komplexen Prozessoren.

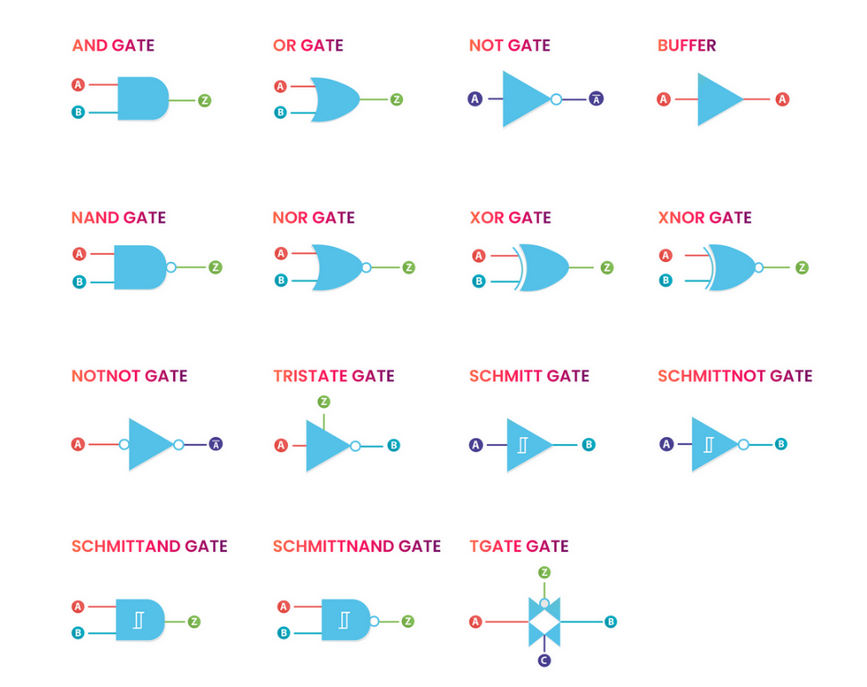

Abbildung 5. Symbole der Logik -Tore

Weniger verbreitet, aber immer noch nützliche Logik -Tore

Es gibt auch einige weniger häufig verwendete Tore, die spezielle Zwecke im Logikdesign erfüllen:

• Min Gate (Mindestlogik) - gibt den kleinsten Eingangswert aus.

• Max Gate (maximale Logik) - gibt den größten Eingangswert aus.

• INH -Tor (Logik hemmen) - blockiert den Ausgang basierend auf einem Steuersignal.

• Maj Gate (Mehrheitslogik) - gibt den Wert aus, auf den die Mehrheit der Eingänge zustimmt.

• IMP -Tor (Implikationslogik) - Erzeugt die Ausgabe basierend auf bedingter Logik.

Obwohl Sie diese nicht in jedem Design sehen, können sie in bestimmten Anwendungen hilfreich sein, bei denen ein spezifisches Logikverhalten erforderlich ist.

Und Tor arbeiten

Der Und Tor ist eines der am häufigsten verwendeten Logiktore in der digitalen Elektronik, insbesondere in Systemen, in denen mehrere Bedingungen gleichzeitig wahr sein müssen.Es führt eine logische Operation durch, die als bekannt ist Verbindung, was bedeutet, dass es überprüft ob alle Eingänge hoch sind (1). Wenn dies der Fall ist, ist der Ausgang hoch.Aber wenn auch sogar Ein Eingang ist niedrig (0), Der Ausgang wird niedrig.

Dieses Tor wird häufig in Kontrollsystemen verwendet, bei denen mehr als eine Anforderung erfüllt werden muss, damit etwas passiert.Zum Beispiel muss in einer Schaltung, in der sowohl ein Sensor als auch ein Schalter eingeschaltet sein müssen, um einen Motor mit Strom zu versorgen, und ein Gate perfekt passt.

Der Betrieb von An und Gate kann als dargestellt werden A · b = y, wo a und b die Eingänge sind und y die Ausgabe ist.Es ist wichtig zu wissen, dass und Gates können mehr als zwei Eingängeund alle müssen hoch sein, damit der Ausgang hoch ist.Andernfalls erzeugt das Tor einen niedrigen Ausgang.

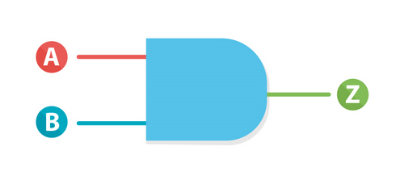

Abbildung 6. und Torsymbol

A	B	A.B.
0	0	0
0	1	0
1	0	0
1	1	1

Die obige Abbildung zeigt das Symbol des und des Tors, und die unten stehende Wahrheitstabelle macht die Logik noch klarer.Sie können sehen, dass nur die letzte Eingangskombination (1, 1) einen hohen Ausgang ergibt.Alle anderen Kombinationen führen zu einer niedrigen Ausgabe, die dem beschriebenen Verhalten entspricht.

Und Gatesimulation in Proteus

Simulation des und Tors in Proteus ist eine großartige Möglichkeit zu sehen, wie es sich in einem echten Schaltkreis verhält.Proteus enthält eine eingebaute und Gate-Komponente in der Bibliothek, sodass Sie ihn in Ihren Arbeitsbereich ziehen und einen Test problemlos einrichten können.

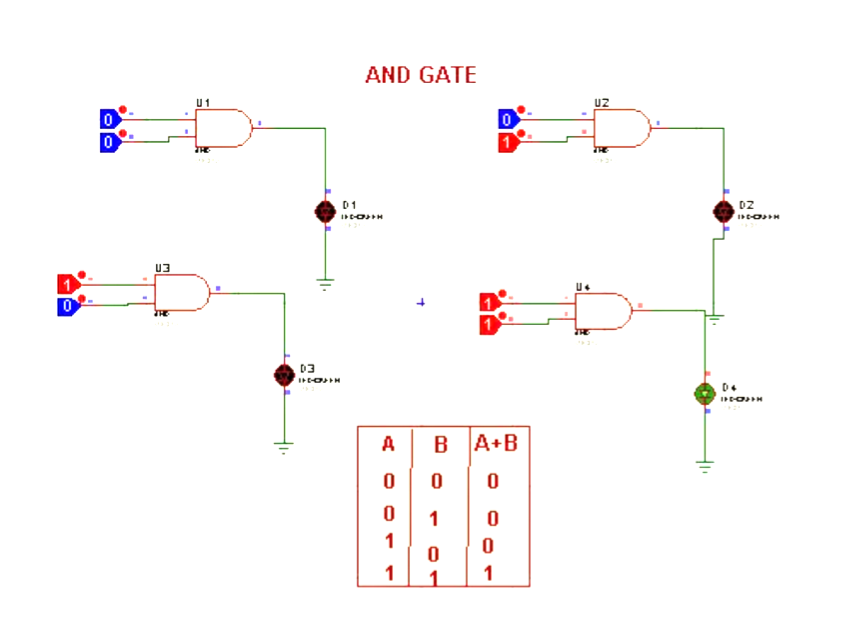

Abbildung 7. Simulation von und Gate in Proteus

Um die Simulation durchzuführen, benötigen Sie:

• Und Tor

• Logik umschaltet (Um die Eingangswerte zwischen 0 und 1 zu ändern)

• LED (Um den Ausgangszustand zu visualisieren)

• Erdungsanschluss

Beginnen Sie mit, indem Sie das und das Tor auf den Konstruktionsbereich platzieren.Verbinden Logik umschaltet zu den Eingängen und eine LED am Ausgangsstift.Befestigen Sie den erforderlichen Boden, um die Schaltung zu vervollständigen.Wenn Sie die Simulation ausgeführt haben, ändern Sie die Eingänge.Sie werden feststellen, dass die LED leuchtet nur auf, wenn beide Eingänge hoch sind- Wie erwartet aus dem Wahrheitstisch.

Diese einfache Simulation gibt Ihnen ein solides Verständnis dafür, wie die und die Gate in realen digitalen Schaltungen fungiert.Es zeigt auch, wie sich unterschiedliche Eingangsbedingungen direkt auf die Ausgabe auswirken.Dies ist eine effektive Möglichkeit, zu erfahren, wie Logik -Tore verwendet werden können, um Entscheidungen in elektronischen Systemen zu treffen.

Oder Tor funktioniert

Der Oder Tor ist eine weitere Schlüsselkomponente in digitalen Logiksystemen.Es arbeitet auf einer Logik, die als Disjunktion bekannt ist, was bedeutet, dass es überprüft, ob Mindestens ein Eingang ist hoch (1).In diesem Fall ist der Ausgang auch hoch.Der einzige Fall, in dem der Ausgang niedrig ist (0), ist wann Alle Eingänge sind niedrig.

Diese Art von Tor ist in Situationen, in denen Jede von mehreren Bedingungen Wahre zu sein reicht aus, um eine Aktion auszulösen.Wenn Sie beispielsweise ein Licht einschalten möchten, wenn einer der zwei Schalter gedrückt wird, ist ein oder Gate die richtige Wahl.

Die Funktion des oder Gate wird normalerweise als ausgedrückt als A + b = y , wo a und b die Eingänge sind und y die Ausgabe ist.Beachten Sie, dass das Pluszeichen (+) hier nicht die arithmetische Addition bedeutet - es repräsentiert eine logische oder Operation.

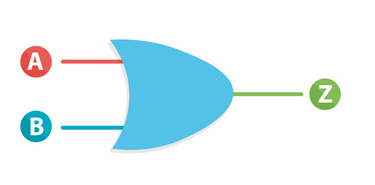

Abbildung 8. oder Torsymbol

A	B	A+b
0	0	0
0	1	1
1	0	1
1	1	1

Wie in der obigen Wahrheitstabelle gezeigt, ist die Ausgabe niedrig Nur wenn beide Eingänge 0 sind.In jedem anderen Fall ist der Ausgang hoch, wenn nur ein Eingang hoch ist.Dies unterscheidet es sich vom und des Gate, für das alle Eingänge hoch sind, um eine hohe Ausgabe zu erhalten.

Oder Gate -Simulation in Proteus

Um besser zu verstehen, wie das oder Gate funktioniert, können Sie es mithilfe von Simulation simulieren ProteusGenau wie du mit dem und dem Tor getan hast.Proteus verfügt über eine eingebaute oder GATE-Komponente, die Sie problemlos in Ihrem Schaltungsaufbau verwenden können.

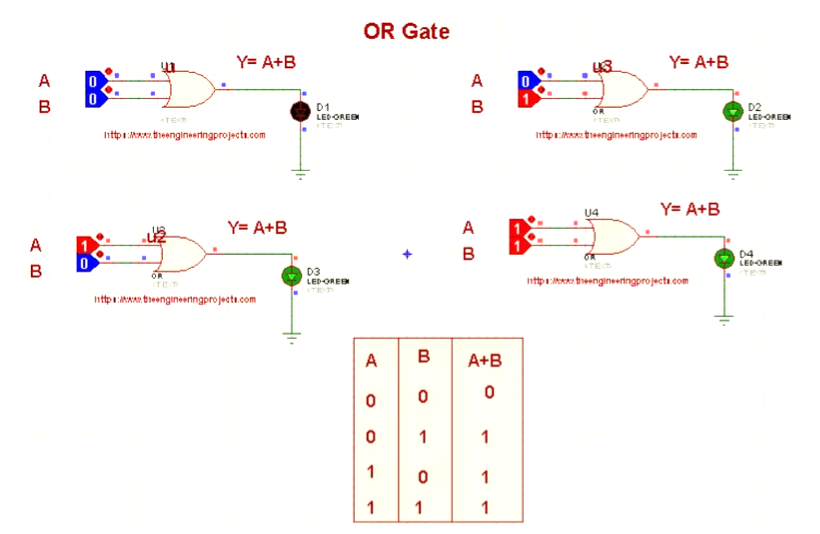

Abbildung 9. Simulation von oder Gate in Proteus

Für diese Simulation benötigen Sie die folgenden Komponenten:

• Oder Tor

• Logik umschaltet (Eingangssignale anwenden)

• LED (Um den Ausgang zu visualisieren)

• Erdungsanschluss

Sobald die Komponenten angeschlossen sind, wechseln Sie die Eingänge, um verschiedene Kombinationen zu testen.Sie werden feststellen, dass die LED schaltet sich ein Wenn entweder einer oder beide Eingänge auf hoch eingestellt sind.Der LED bleibt Nur aus, wenn beide Eingänge niedrig sind, was genau passt, was die Wahrheitstabelle zeigt.

Diese Simulation ist eine praktische Möglichkeit, zu beobachten, wie oder die Tore mit Logikbedingungen umgehen.Es erleichtert es einfacher zu verstehen, wie sie in realen Schaltungen verwendet werden, um Entscheidungen zu treffen, wann jede Bedingung reicht aus, um den Ausgang zu aktivieren.

Kein Tor funktioniert

Der Kein Tor, auch als ein genannt Wechselrichter, ist das grundlegendste Logik -Tor, auf das Sie in der digitalen Elektronik stoßen.Es hat nur ein Eingang und ein Ausgangund seine Hauptaufgabe ist zu den Eingang umkehren Wert.Wenn Sie es geben a 0, der Ausgang wird 1.Wenn der Eingang ist 1, der Ausgang flippt zu 0.Deshalb wird es als Wechselrichter bezeichnet - es umdreht einfach das von ihm empfohlene Signal.

Dieses Tor wird oft verwendet A', Wo A ist der Eingang und der Apostroph (') bedeutet "nicht" oder "Gegenteil".Es wird üblicherweise verwendet, wenn Sie eine Schaltung benötigen, um zu reagieren, wenn ein Signal ist nicht vorhanden, oder etwas zu deaktivieren, wenn eine Bedingung aktiv wird.Wenn Sie beispielsweise möchten, dass ein System ausgeschaltet bleibt, während ein Sensor eingeschaltet ist, können Sie das Signal nicht umkehren.

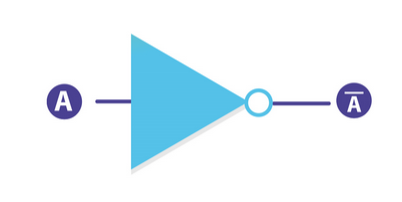

Abbildung 10. Kein Torsymbol

A	B
0	1
1	0

Der Wahrheitstabelle Denn das Nicht -Tor ist extrem einfach und leicht zu erinnern.Da es nur einen Eingang gibt, gibt es nur zwei Möglichkeiten.Wenn der Eingang ist 0, der Ausgang ist 1.Wenn der Eingang ist 1, der Ausgang ist 0.Dieses saubere und vorhersehbare Verhalten macht das Nicht -Tor im Logikdesign sehr nützlich.

Keine Gate -Simulation in Proteus

Sie können leicht sehen, wie ein nicht Gate funktioniert, indem Sie schnell einrichten Simulation in Proteus.Proteus bietet ein vorgebautes NICHT-GATE in seiner Komponentenbibliothek und macht das Setup schnell und anfängerfreundlich.

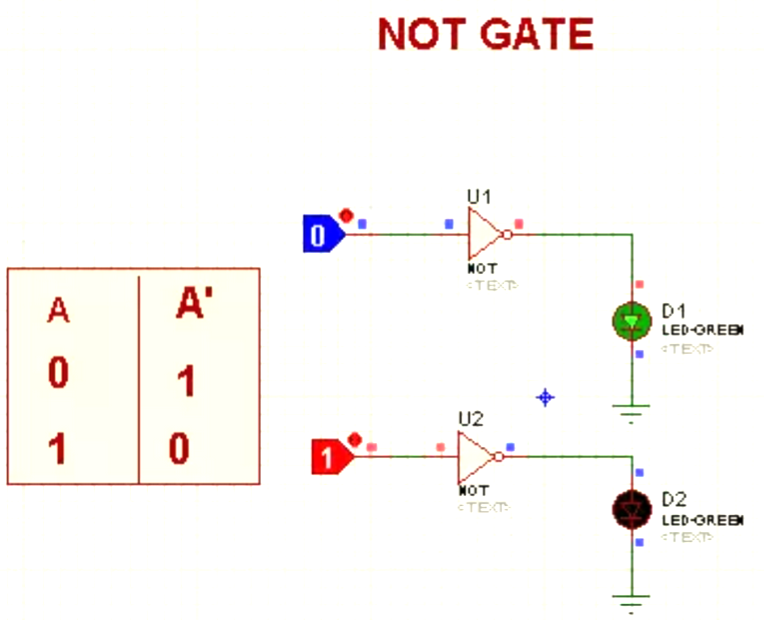

Abbildung 11. Simulation des NO -Gate in Proteus

Um die Simulation zu erstellen, benötigen Sie die folgenden Komponenten:

• Kein Tor

• Logikumschaltung (Um die Eingabe manuell zu ändern)

• LED (um die Ausgabe visuell zu zeigen)

• Erdungsanschluss

Stellen Sie zunächst das Not -Gate in Ihren Proteus -Arbeitsbereich.Verbinden Sie die Logikumschaltung zu seiner Eingabe und die führte zu seiner Ausgabe.Fügen Sie schließlich einen Bodenanschluss hinzu, um die Schaltung zu vervollständigen.Wenn Sie die Simulation ausführen und die Logik zwischen 0 und 1 ändern, sehen Sie, dass die LED leuchtet auf, wenn die Eingabe 0 ist, Und schaltet sich aus, wenn der Eingang 1 ist.

Dieses einfache Setup demonstriert das Verhalten des Wechselrichters deutlich.Nachdem er gelernt hat, wie UND Und ODER Gates arbeitet und vervollständigt das Nicht -Tor das Trio von Grundlegende Logik -Tore.Diese Tore bilden die Stiftung Für alle anderen digitalen Logikschaltungen und das Mastering erhalten Sie einen starken Ausgangspunkt, um komplexere Designs zu erforschen.

Abschluss

Das Verständnis von Logik -Gates ist der erste Schritt, um zu lernen, wie digitale Schaltkreise funktionieren.Von einfachen Toren wie und, oder nicht bis zu fortgeschritteneren Optionen wie NAND und XOR, spielt jede eine einzigartige Rolle bei der Verarbeitung von binären Signalen.Diese Tore sind leicht zu verstehen, sobald Sie ihre Symbole, Wahrheitstabellen und wie man sie durch Simulation testet.Durch die Verwendung von Tools wie Proteus wird der Lernprozess klarer und praktischer.Wenn Sie mit diesen Grundlagen Vertrauen aufbauen, werden Sie es einfacher finden, zu komplexeren digitalen Systemen überzugehen.Unabhängig davon, ob Sie experimentieren oder studieren, werden diese Bausteine ​​immer wieder auftauchen.
