Mikroprozessor gegen integrierte Schaltung: Typen, Funktionen, Anwendungen und Unterschiede

In diesem Leitfaden dreht sich alles um Mikroprozessoren und integrierte Schaltungen (ICs).Es erklärt, was sie sind, wie sie funktionieren und wofür sie verwendet werden.Sie erfahren etwas über die verschiedenen Typen, wie sie erstellt werden, wie sie in Geräten wie Telefonen und Computern verwendet werden und wie sie ersetzt oder aktualisiert werden können.Es zeigt auch die guten und schlechten Seiten von jedem und gibt echte Beispiele, um Ihnen zu helfen, besser zu verstehen.

Katalog

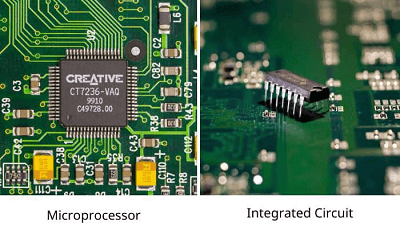

Abbildung 1. Mikroprozessor gegen integrierte Schaltung

Was ist ein Mikroprozessor?

A Mikroprozessor ist ein kleiner Chip, der als Gehirn eines Computers oder eines digitalen Geräts fungiert.Es führt Anweisungen wie Mathematik, Vergleich von Werten und Kontrolle anderer Teile des Systems durch.Mikroprozessoren werden in Computern, Telefonen und vielen intelligenten Geräten verwendet.

Sie verarbeiten viele Schritte in der Reihenfolge, lesen Anweisungen, Verarbeitungsdaten und geben Ergebnisse.Auf diese Weise können sie Programme ausführen, auf Eingaben reagieren und Aufgaben schnell und effizient verwalten.

Während ein Mikroprozessor eine Art integrierter Schaltung ist, hat er eine besondere Aufgabe: Umgang mit vielen Arten von Anweisungen zur Steuerung eines gesamten Systems.

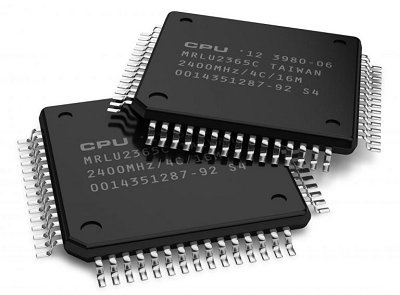

Abbildung 2. Mikroprozessor

Was ist eine integrierte Schaltung?

Ein integrierter Schaltkreis (IC) ist ein winziger Chip, der viele elektronische Teile wie Transistoren und Widerstände enthält, die alle auf einer Oberfläche aufgebaut sind.Diese Teile arbeiten zusammen, um eine bestimmte Aufgabe zu erledigen, z. B. das Speichern von Daten, die Steigerung der Signale oder das Treffen von Entscheidungen in einer Schaltung.

ICs sind in vielen Typen erhältlich.Einige sind einfach, wie Soundverstärker.Andere sind komplex, wie die Mikroprozessoren in Computern.

Jeder Mikroprozessor ist ein IC, aber nicht jeder IC ist ein Mikroprozessor.ICs können viele verschiedene Jobs erledigen, während Mikroprozessoren so gestaltet sind, dass sie Software ausführen und Systeme verwalten.

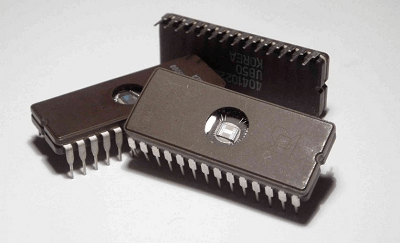

Abbildung 3. Integrierter Schaltkreis (IC)

Arten von Mikroprozessoren und integrierten Schaltungen

Arten von Mikroprozessoren

Die Mikroprozessoren sind je nach Zweck in verschiedenen Formen erhältlich:

• Allgemeine Prozessor (GPP)

Allgemeine Purple-Purple-Prozessoren (GPPs) führen verschiedene Aufgaben auf Desktops und Laptops aus.Sie unterstützen Multitasking- und erweiterte Berechnungen unter Verwendung mehrerer Kerne und Speicher -Caches.

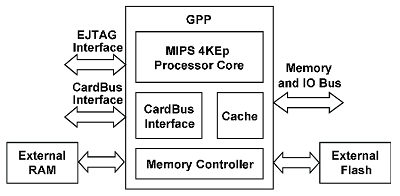

Das folgende Diagramm zeigt, wie ein allgemeiner Prozessor (GPP) zusammengestellt wird und wie er mit anderen Teilen funktioniert.In der Mitte befindet sich der MIPS 4Kep -Kern, der die Hauptaufgaben übernimmt.Ein kleiner Speicher namens Cache hilft, Dinge zu beschleunigen, indem Daten häufig verwendet werden, die häufig verwendet werden.Ein Speichercontroller steuert den Datenfluss zwischen dem Prozessor und dem externen Speicher.

Externer RAM wird als Arbeitsspeicher verwendet, während Flash -Speicher dauerhafte Daten wie Programme speichert.Diese verbinden über einen gemeinsamen Bus zum Prozessor.Der Prozessor verfügt auch über spezielle Verbindungen wie EJTAG zum Debuggen und Cardbus zum Anschließen anderer Geräte.Mit diesem Setup können die GPP viele Aufgaben erledigen und mit verschiedenen Arten von Speicher und Hardware arbeiten.

Abbildung 4. GPPS-Diagramm (Allzweckprozessoren)

• Mikrocontroller (MCU)

Mikrocontroller (MCUs) werden in eingebetteten Systemen verwendet.Diese kombinieren einen Prozessor mit integrierten Speicher- und Eingangs-/Ausgangsschnittstellen, wodurch sie ideal für kleine, leistungsstarke Geräte.

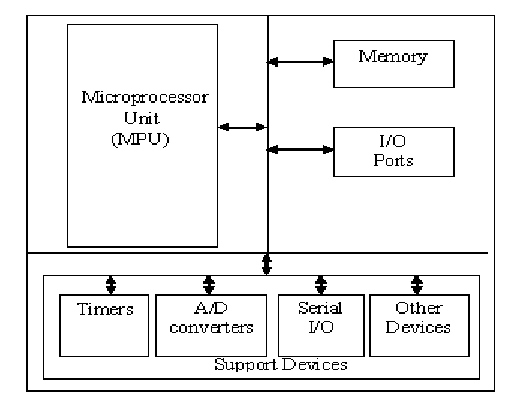

Das folgende Diagramm zeigt die Grundstruktur eines Mikrocontrollers.In der Mitte befindet sich die Mikroprozessoreinheit (MPU), die das Programm ausführt und Daten verarbeitet.Es wird direkt mit Speicher und E/A -Anschlüssen verbunden, mit denen es mit Dingen wie Sensoren oder Displays sprechen kann.

Unterhalb der MPU befinden sich integrierte Tools, mit denen es besser funktioniert.Dazu gehören Timer, A/D -Konverter (die analoge Signale in digitale Daten verwandeln) und Kommunikationsports wie serielle E/A.Alle diese sind in einen einzelnen Chip aufgebaut, wodurch Mikrocontroller klein, effizient und gut für Geräte wie Geräte oder intelligente Geräte gut machen.

Abbildung 5. Microcontrollers (MCUS) Diagramm

• digitaler Signalprozessor (DSP)

Digitale Signalprozessoren (DSPs) werden für Echtzeitvorgänge wie Audiofilterung, Datenkomprimierung und Signalmodulation abgestimmt.

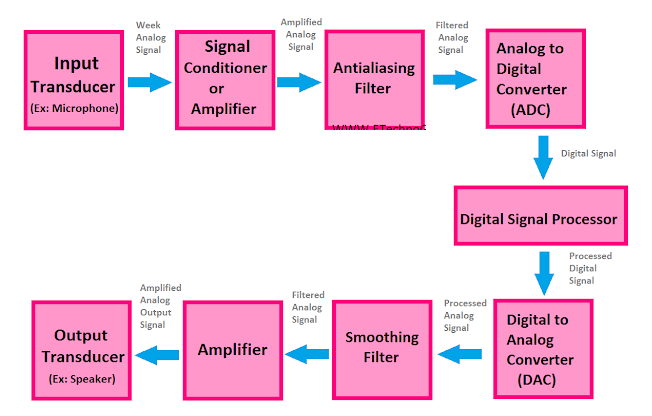

Das folgende Diagramm zeigt, wie ein digitaler Signalprozessor (DSP) in einem Signalsystem funktioniert.Erstens verwandelt ein Gerät wie ein Mikrofon den Schall in ein schwaches analoges Signal.Dieses Signal wird von Filtern gefördert und gereinigt, bevor es mit einem ADC (Analog-Digital-Wandler) in digitale Form umgewandelt wird.

Die DSP verarbeitet die digitalen Daten, dies kann die Filterung, Verbesserung oder Komprimierung des Signals umfassen.Danach verwandelt ein DAC (Digital-to-Analog-Wandler) das digitale Signal wieder in Analog.Es wird dann gereinigt und verstärkt, bevor es wie ein Lautsprecher zu einem Ausgabegerät geht.Dieser Vorgang ermöglicht es dem DSP, rechtzeitig Schall- oder Signaldaten zu verarbeiten.

Abbildung 6. Diagramm Digital Signal Processors (DSPS)

• System-on-Chip (SOC)

System-On-Chip-Prozessoren (SOC) -Prozessoren (SOC-Prozessoren) umfassen nicht nur eine CPU, sondern auch andere Module wie Grafikmotoren oder Kommunikationsoberflächen auf einem Chip.

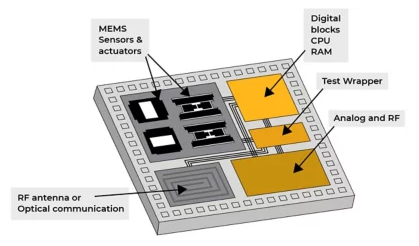

Das folgende Diagramm zeigt, wie ein System-on-Chip (SOC) viele Teile zu einem kleinen Chip kombiniert.Es enthält eine CPU, ein Speicher, eine Logikschaltung und Radio- oder analoge Teile, um Signale zu verarbeiten.Es verfügt auch über integrierte Anschlüsse für Antennen oder Sensoren.

Einige Versionen haben MEMS -Sensoren oder Aktuatoren, mit denen der Chip die Dinge wie Bewegung oder Druck spürt und schnell reagiert.Ein Testwrapper hilft, zu überprüfen, ob der Chip richtig funktioniert.Dieses kompakte Design bietet eine starke Leistung und eignet sich perfekt für Smartphones, Wearables und andere moderne elektronische Geräte.

Abbildung 7. System-on-Chip (SOC) -Prozessoren-Diagramm

Arten von integrierten Schaltungen

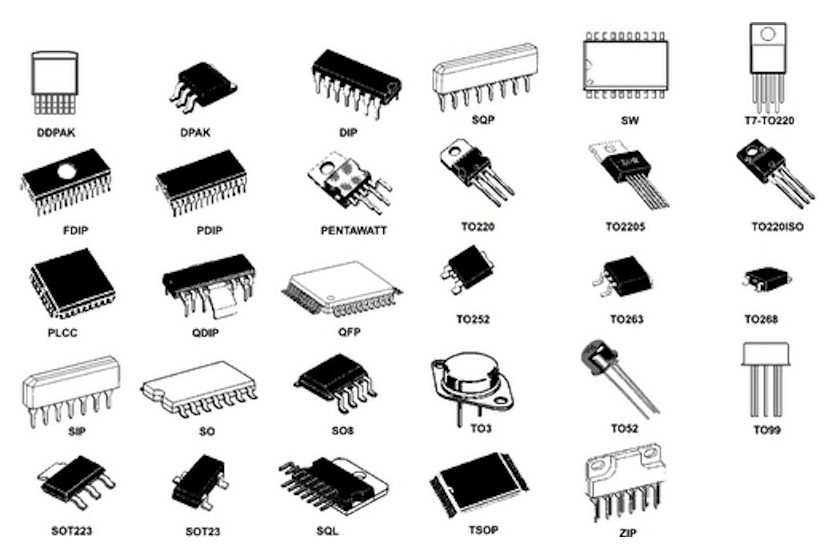

Abbildung 8. Arten von integrierten Schaltungen

ICs werden basierend auf der Art und Weise, wie sie mit Signalen umgehen, kategorisiert:

• Analog ICS funktionieren mit kontinuierlichen Signalen und befinden sich in Verstärkern und Stromversorgern.

• Digitale ICs verwenden binäre Logik und umfassen Komponenten wie Logikgitter und Speicherchips.

• Mischsignal-ICs mischen beide Typen, die für Anwendungen wie das Konvertieren von Sensordaten in digitale Signale nützlich sind.

• Power ICs verwalten Spannung und Strom für eine stabile Stromversorgung.

• Anwendungsspezifische ICs (ASICs) werden für bestimmte Verwendungszwecke wie Kryptowährungsabbau oder maschinelles Lernen angepasst.

• Monolithische ICS House Alle Komponenten an einem Siliziumsterben, während Multichip -Module mehrere Stanze in einem Paket enthalten.

Funktionelle Rollen von Mikroprozessoren und integrierten Schaltungen

Mikroprozessor

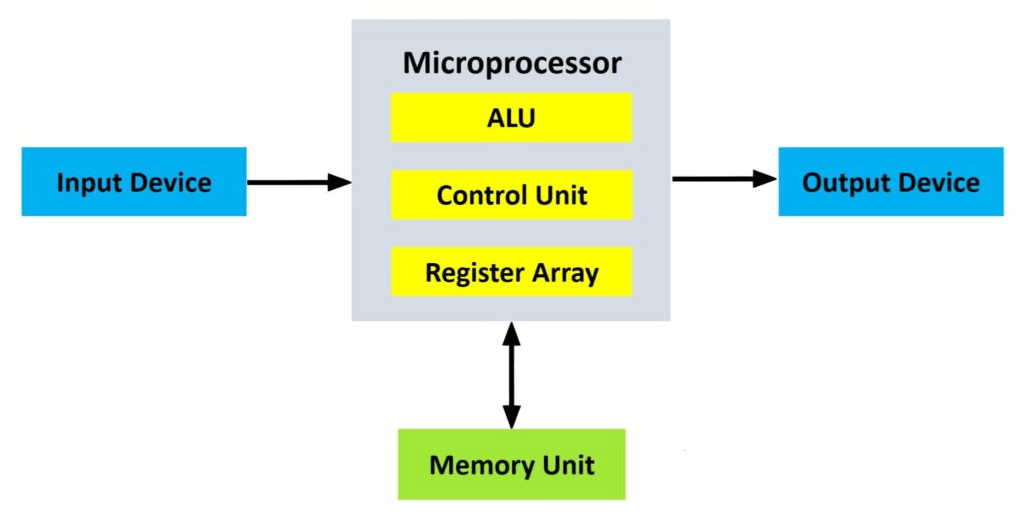

Abbildung 9. Mikroprozessorsystemarchitektur

Ein Mikroprozessor ist der Hauptbestandteil eines digitalen Systems, das Anweisungen durchführt und Daten verarbeitet.Im Inneren hat es drei Hauptteile: die arithmetische Logikeinheit (ALU), die Steuereinheit und eine Gruppe schneller Speicherplätze, die als Registerarray bezeichnet werden.

1. Die ALU führt grundlegende Mathematik- und Logikoperationen aus.

2. Die Steuereinheit teilt dem Prozessor mit, was zu tun ist, und steuert, wie sich die Daten zwischen Teilen bewegt.

3. Das Registerarray enthält Daten und Anweisungen vorübergehend, damit der Prozessor schnell darauf zugreifen kann.

Der Mikroprozessor stellt eine Verbindung zu Eingabegeräten, Ausgabegeräten und Speicher her:

• Eingabegeräte senden Rohdaten an den Prozessor.

• Ausgabegeräte werden die Ergebnisse nach der Verarbeitung angezeigt oder verwenden.

• Speicher speichert sowohl das Programm als auch die Daten.Der Prozessor holt Anweisungen und Informationen aus dem Speicher ab, verarbeitet es und speichert dann die Ergebnisse zurück.

Dieser Vorgang wiederholt sich in einem Zyklus: Holen Sie sich die Anweisung, dekodieren Sie ihn und führen Sie ihn aus.In diesem Zyklus funktionieren alle Mikroprozessoren.

Integrierter Schaltkreis (IC)

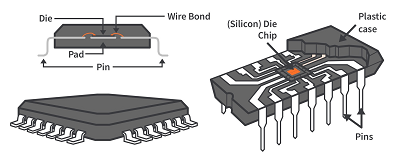

Abbildung 10. Integrierte Schaltungsstruktur integriertes Schaltkreis

Ein integrierter Schaltkreis oder IC ist ein kleines elektronisches Gerät, das eine bestimmte Aufgabe ausführt.In seiner Mitte befindet sich ein Silicon -Chip (Die), der winzige Schaltungen enthält, die für Funktionen wie Verstärkung von Signalen, Erzeugen von Zeitpunkten oder eine einfache Logik ausgelegt sind.

Dünne Drähte verbinden den Siliziumchip mit Metallkontakten, die mit externen Stiften verbunden sind.Diese Stifte räumen aus einem Schutzfall und verbinden das IC mit dem Rest des Systems.

Jeder Stift spielt eine Rolle: Signale einbringen, Signale aussenden oder Kraft tragen.Das IC hängt sowohl von der Qualität seines internen Designs als auch von der Stärke dieser physikalischen Verbindungen ab.

Sobald der IC hergestellt wurde, erledigt er seinen Job zuverlässig und muss nicht geändert oder neu programmiert werden.Dies macht es zu einem stabilen und wichtigen Bestandteil vieler elektronischer Geräte.

Programmierbarkeit von Mikroprozessoren und integrierten Schaltungen

Mikroprozessoren

Mikroprozessoren sind sehr programmierbar.Sie haben keinen festen Job, sie befolgen Anweisungen aus Software, die jederzeit geändert werden können.Dies bedeutet, dass ein Mikroprozessor viele verschiedene Systeme steuern kann, je nachdem, in welchem ​​Programm er ausgeführt wird.

Zum Beispiel kann der gleiche Chip heute heute eine Waschmaschine und einen Webbrowser ausführen.Es schreibt Programme in hochrangigen Sprachen, konvertiert sie in den Maschinencode und lädt sie in den Mikroprozessor.Sobald das Programm geladen ist, folgt der Chip Schritt für Schritt den Anweisungen.

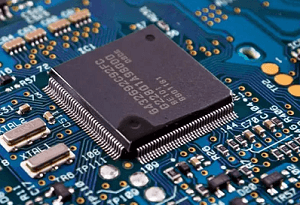

Abbildung 11. Elektronische Leiterplatte mit Mikroprozessor

Da es von Software gesteuert wird, kann das Verhalten eines Mikroprozessors ohne Berührung der Hardware aktualisiert werden.Neue Funktionen oder Verbesserungen können über Software -Updates hinzugefügt werden.Dies ermöglicht auch Remote -Updates. Geräte können neue Programme über das Internet empfangen, ohne auseinander genommen werden zu müssen.

In Systemen, in denen sich die Dinge oft wie in Robotik, Fabriken oder Flugzeugen ändern, ist die Programmierbarkeit ein großer Vorteil.Mikroprozessoren ermöglichen es, Fehler zu beheben, die Leistung zu verbessern oder die Funktionsweise des Systems zu ändern, auch nachdem es erstellt wurde.

Kurz gesagt, Mikroprozessoren sind leistungsstark, weil sie immer wieder neu programmiert werden können, was sie in vielen verschiedenen Situationen nützlich macht.

Integrierte Schaltungen (ICs)

Die meisten ICs sind nicht programmierbar.Sie sind für einen bestimmten Job gebaut, und dieser Job ist während der Herstellung dauerhaft in den Chip eingebaut.Beispielsweise kann ein IC immer die Spannung regulieren, während ein anderer immer eine einfache Logikfunktion ausführt.Diese Chips können nach ihrer Herstellung nicht neu programmiert werden.

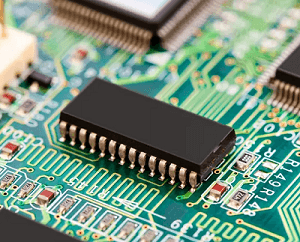

Abbildung 12. Integrated Circuit (IC) auf der Leiterplatte gelötet

Es gibt jedoch Ausnahmen.Einige ICs wie FPGAs (feldprogrammierbare Gate-Arrays) und CPLDs (komplexe programmierbare Logikgeräte) können nach der Herstellung neu programmiert werden.Es schreibt einen speziellen Code, um das festzulegen oder zu ändern, was diese Chips tun.Diese programmierbaren ICs sind hilfreich für Tests, Produktentwicklung und Systeme, die Flexibilität benötigen, sie sind jedoch normalerweise teurer und verbrauchen mehr Strom.

Es gibt auch Mikrocontroller, die feste Hardware mit programmierbarem Speicher kombinieren.Diese können mit neuer Software aktualisiert werden und bieten eine gewisse Flexibilität, ohne so komplex zu sein wie ein vollständiger Mikroprozessor.Dennoch bleiben die meisten ICs festgelegt, da sie einfach, zuverlässig und kostengünstig für Aufgaben ideal sind, die sich nicht ändern.

Mikroprozessor- und IC -Ersatzoptionen

Komponente Typ	Original Teil	Ersatz oder Upgrade -Option	Anwendung Kontext	Überlegungen
Mikroprozessor (PC -CPU)	Intel Core i5-7400 (LGA1151)	Intel Kern i7-7700 / i7-7700k	Desktop PC	Muss Match Socket (LGA1151), Update BIOS, stärkerer Kühler
Mikroprozessor (Laptop)	AMD Ryzen 5 2500U (BGA)	Nicht typischerweise austauschbar-Motherboardspezifisch	Notebook/Laptop	Integriert in Motherboard (BGA);Der Austausch erfordert Vollbrettaustausch
Eingebettet Mikrocontroller	Atmega328p	ATMEGA328PB oder STM32F030F4	Arduino Boards, Hobbyprojekte	Blitz Firmware;STM32 erfordert die Überarbeitung von Code-, Power- und Pin -Out -Unterschieden
8-Bit Mikroprozessor	Intel 8085	100% Kompatibler Ersatz - Same 8085 Chip	Vermächtnis Industriesysteme	Drop-In Ersatz;Überprüfen Sie die Uhr und Spannung
Digital Logik IC	74LS00 (Quad -Nand -Tor)	74HC00 oder 74HCT00 (schnellere CMOS -Äquivalente)	Allgemein Digitale Schaltungen	Überprüfen Spannungskompatibilität (TTL vs CMOs), Stromversorgungsgrenzen
Erinnerung IC (EEPROM)	24c02	24c08, 24c16 (höhere Kapazität mit demselben Protokoll)	I²c EEPROM -Datenspeicherung	Dasselbe I²C -Protokoll;Firmware/Software muss die Adressverlängerung unterstützen
Op-Amper IC	LM741	Tl081 oder op07	Analog Signalverarbeitung	Verbessert Eingabeversatz und Bandbreite;Überprüfen Sie die Stromschienen und den Kompensationsstift
Leistung Regulierungsbehörde IC	7805 (5V linearer Regulator)	LM2940 (Niedrig-Dropout) oder Switching-Reglermodul	Leistung Versorgungsschaltungen	Besser Effizienz mit Switch-Mode;Überprüfen Sie die Wärmeabteilung und Pinbelegung
Sensor IC	LM35 (Temperatursensor)	TMP36 oder ds18b20 (digital)	Temperatur Sensing	TMP36 ist analog, aber präziser;DS18B20 erfordert eine digitale Schnittstelle
Schnittstelle IC	Max232	Max3232 (3V kompatibel)	RS-232 Kommunikation	Max3232 Unterstützt 3V -Logik;Drop-In für max232, wenn Sie bei niedrigeren Spannungen ausgeführt werden
System Controller IC	Ite IT8586E (EC/SiO in Laptops)	Ite IT8587E (Modellvariante, nicht direkter Swap)	Eingebettet Controller (EC) in Laptops	Firmware muss genau übereinstimmen;Normalerweise braucht Reprogrammier- oder OEM -Tool
Programmierbar Logik (PLD)	Gal16v8	CPLD (z. B. Xilinx XC9572XL)	Digital Logikersatz	Bedürfnisse HDL -Neugestaltung und neuer Toolchain;Hardwareadapter kann benötigt werden
CPU + Motherboard -Kombination	Intel 6. Gen (LGA1151, H110 -Chipsatz)	Intel 10. Gen (LGA1200, B460 -Chipsatz)	Voll Upgrade der Desktop -Plattform	Erfordert Neues Motherboard, DDR4 -Speicher und ein neues Leistungsanschluss -Setup

Beispiele für Mikroprozessoren und integrierte Schaltungen

Mikroprozessoren und integrierte Schaltungen (ICs) sind winzige elektronische Teile, die Geräten wie Computern, Telefonen und Maschinen helfen.Hier sind einige häufige Beispiele und wofür sie verwendet werden.

Beliebte Mikroprozessoren

• Intel Core i7

Dies ist ein leistungsstarker Chip, der in vielen PCs gefunden wird.Es eignet sich hervorragend für Dinge wie Spiele, Bearbeiten von Videos und Arbeiten, die einen schnellen Computer benötigen.

• Arm Cortex-M (wie STM32-Chips)

Diese kleinen Mikrocontroller werden in intelligenten Geräten wie Waschmaschinen, Fitness -Trackern und sogar medizinischen Werkzeugen verwendet.Sie sind beliebt, weil sie nicht viel Strom einsetzen und viele verschiedene Jobs erledigen können.

• RISC-V-Chips

RISC-V ist eine Art Prozessordesign, den jeder verwenden und ändern kann.Es ist Open-Source, was bedeutet, dass es kostenlos zu verwenden ist und ihre eigenen benutzerdefinierten Versionen erstellen kann.Es wird viel in der Forschung und in neuen Arten von Elektronik verwendet.

• Alte Chips: Zilog Z80 und Intel 8086

Diese älteren Chips wurden in frühen Computern verwendet.Viele studieren sie noch heute, um zu erfahren, wie Computer früher funktionierten und wie sie aufgebaut wurden.

Gemeinsame integrierte Schaltkreise (ICs)

• NE555 Timer

Dieser kleine Chip wird verwendet, um die Zeit in einer Schaltung zu halten.Es kann Lichter blinken lassen oder in einfachen Projekten Sound Bepeps erstellen.Es ist sehr beliebt, um kleine Elektronik zu lernen und zu bauen.

• 7404 und 7400 Logikchips

Diese Chips werden in grundlegenden digitalen Schaltungen verwendet.Der 7404 wird als Wechselrichter bezeichnet und der 7400 ist ein NAND -Tor.Sie helfen Computern, Entscheidungen mit Logik zu treffen (wie Ja/Nein oder wahr/falsch).Sie werden oft in Schulen verwendet, um Elektronik zu unterrichten.

• LM324 OP-Amp

Dieser Chip hilft, schwache Signale stärker zu machen.Es wird in Dingen wie Soundsystemen und Sensorschaltungen verwendet.Es ist billig und funktioniert in vielen Arten von Projekten gut.

• atmega328p (in Arduino -Boards verwendet)

Dieser Chip ist wie ein winziger Computer.Es kann Eingänge (wie von einer Taste oder einem Sensor) und den Steuerungsausgängen (wie das Einschalten von Lichtern oder Motoren) lesen.Es wird in Arduino -Boards verwendet, die sich hervorragend zum Lernen und Herstellen eigener Geräte eignen.

Vor- und Nachteile von Mikroprozessoren

Aspekt	Vorteile	Nachteile
Geschwindigkeit und Leistung	Hohe Verarbeitungsgeschwindigkeit;führt Millionen an Milliarden von durch Anweisungen pro Sekunde	Erzeugt Wärme bei hohen Geschwindigkeiten;Benötigt Kühllösungen
Größe und Integration	Klein und leicht aufgrund integrierter Schaltkreise	Möglicherweise erfordern zusätzliche externe Komponenten (RAM, E/O)
Programmierbarkeit	Einfach programmierbar für verschiedene Aufgaben mithilfe von Software	Software muss geschrieben, zusammengestellt und debuggen werden
Vielseitigkeit	Kann in verschiedenen Geräten wie PCs, Smartphones, Robotern, verwendet werden usw.	Nicht optimal für einfache Kontrollaufgaben;Overkill für Basic Anwendungen
Stromeffizienz	Moderne Prozessoren bieten eine gute Energieeffizienz	Hochleistungsmodelle können immer noch Strom verbrauchen
Kosten	Wirtschaftlich in der Massenproduktion;Reduziert die Anzahl der Komponenten	Hohe anfängliche Design- und Entwicklungskosten
Zuverlässigkeit	Festkörperkomponenten haben ein langes Betriebsleben	Anfällig für elektrische Schäden und thermische Belastungen
Funktionalität	Kann komplexe Algorithmen ausführen und effizient Multitasking	Analogsignale kann nicht direkt verarbeiten;braucht ADCs
Datenhandhabung	Unterstützt komplexe Datenmanipulation, Multitasking und Arithmetik Operationen	Begrenzte Wort-/Datengröße in Modellen mit niedrigem End (z. B. 8-Bit oder 16-Bit)
Skalierbarkeit	Unterstützt System -Upgrades (z. B. Multicore, Cache -Expansion)	Ältere Modelle sind schnell veraltet;trägt zu elektronisch bei Abfall
Sicherheit	Kann sichere Systeme mit geeigneter Software ausführen	Anfällig für Hacking, Malware und Seitenkanalangriffe ohne Schutz

Vor- und Nachteile integrierter Schaltungen

Aspekt	Vorteile	Nachteile
Größe und Gewicht	Äußerst klein und leicht aufgrund der hohen Komponentendichte	Schwierig ohne ordnungsgemäße Werkzeuge zu handhaben;zerbrechlich, wenn es körperlichen Stress ausgesetzt ist
Leistung Verbrauch	Konsumiert Sehr gering, ideal für batteriebetriebene und tragbare Geräte	Kann nicht Hochleistungslasten handhaben;nicht für hochströmende Anwendungen geeignet
Leistung und Geschwindigkeit	Hohe Geschwindigkeit Betrieb mit minimaler Verzögerung und schneller Schaltfähigkeit	Leistung ist fest;kann nach der Herstellung nicht leicht modifiziert werden
Kosten (Massenproduktion)	Sehr Kosteneffektiv für die Produktion mit hoher Volumen aufgrund der Stapelherstellung	Teuer Entwerfen und Herstellung in kleinen Mengen
Zuverlässigkeit	Weniger Lötverbindungen und -verbindungen verringern die Wahrscheinlichkeit mechanischer oder elektrischer Fehler	Empfindlich zu statischer Elektrizität (ESD) und Temperaturextremen
Integration	Kann integrieren Tausende bis Milliarden Transistoren zusammen mit Widerständen und Kondensatoren	Kann nicht umfassen große Komponenten wie Induktoren oder Kondensatoren mit hoher Kapazität
Wartung	Einfach Als ganze Einheit ersetzen und die Reparaturkomplexität verringern	Kann nicht auf Komponentenebene repariert werden;Der gesamte Chip muss ersetzt werden, wenn es fehlerhaft ist
Stromspannung Betrieb	Geeignet Für den Betrieb mit niedrigem Volksbetrieb erhöhen Sie die Sicherheit und Effizienz	Kann nicht Arbeiten bei hohen Spannungen aufgrund von Isolierung und materiellen Einschränkungen
Flexibilität	Gebraucht über eine Vielzahl von digitalen, analogen und gemischten Signalanwendungen	Behoben Konfiguration, Funktionalität kann nach der Herstellung nicht geändert werden
Haltbarkeit	Hoch Präzision und Wiederholbarkeit in der Massenproduktion gewährleisten Konsistenz	Anfällig durch Feuchtigkeit, statische Entladung und Überhitzung zu schädigen

Anwendungen von Mikroprozessoren und integrierten Schaltungen

Mikroprozessoren

1. Computer und mobile Geräte

In Computern und mobilen Geräten dienen Mikroprozessoren als Kernmotoren, die Betriebssysteme und Anwendungen ausführen.Sie verarbeiten alles, von grundlegenden Eingaben bis hin zum komplexen Multitasking, das das Internet durchsuchen, Software ausführen, Videos streamen und mobile Apps verwenden.Die Geschwindigkeit und Effizienz eines Geräts hängen weitgehend von der Leistung seines Mikroprozessors ab.

2. Eingebettete Systeme

Mikroprozessoren werden häufig in spezialisierten Computersystemen eingebetteter Systeme verwendet, die dedizierte Funktionen in größeren Maschinen ausführen.In alltäglichen Geräten wie Verkaufsautomaten, Mikrowellenöfen und intelligenten Thermostaten verwalten Mikroprozessoren die Steuerlogik und automatisieren Vorgänge.Ihre Aufgabe ist es, präzise und zeitnahe Antworten auf Eingaben und Umgebungsänderungen zu gewährleisten.

3. Industrieausrüstung

In industriellen Umgebungen werden Mikroprozessoren zur Automatisierung und Steuerung verwendet.Sie sind in programmierbare Logik -Controller (SPS), Roboterarme und Datenlogger eingebettet.Diese Prozessoren überwachen und steuern Produktionsprozesse, verarbeiten die Datenerfassung und führen Anweisungen aus, die die Sicherheit, Effizienz und Konsistenz auf dem Werk aufrechterhalten.

4. Automobilsysteme

Moderne Fahrzeuge verlassen sich stark auf Mikroprozessoren, um verschiedene Subsysteme zu steuern.Von Motorsteuerungseinheiten (ECUs), die die Kraftstoffeinspritzung und die Emissionen bis hin zu fortgeschrittenen Fahrerassistanzsystemen (ADAs) verwalten, die die Fahrspur- und Kollisionsvermeidung unterstützen, sind Mikroprozessoren von zentraler Bedeutung für die Leistung und Sicherheit von Automobilen.Sie führen auch Infotainment -Systeme, Navigationsinstrumente und Klimatisierungsmerkmale mit.

5. Kommunikationsgeräte

Die Kommunikationsinfrastruktur hängt davon ab, dass Mikroprozessoren die Datenübertragung und Signalverarbeitung verwalten.Geräte wie Router, Modems und mobile Basisstationen verwenden Mikroprozessoren, um Informationen effizient zu leiten, die Netzwerkstabilität aufrechtzuerhalten und die drahtlose und verdrahtete Kommunikation zu unterstützen.Diese Prozessoren ermöglichen einen schnellen, sicheren und zuverlässigen Datenaustausch.

6. Medizinische Ausrüstung

Im medizinischen Gebiet sind Mikroprozessoren Stromversorgungsdiagnosewerkzeuge, Überwachungssysteme und Bildgebungsgeräte.Geräte wie EKG -Maschinen, Blutdruckmonitore, MRT -Scanner und Ultraschallgeräte sind auf Mikroprozessoren angewiesen, um Daten schnell zu verarbeiten und genaue Messwerte zu liefern.Ihre Integration verbessert sowohl die Patientensicherheit als auch die Wirksamkeit klinischer Behandlungen.

Integrierte Schaltungen (ICs)

1. Digital ICS

Digitale ICs arbeiten mit binärer Logik (0S und 1s) und sind für die digitale Elektronik wichtig.Dazu gehören Mikrocontroller, Speicherchips (wie RAM und ROM) und Logik -Tore.Digital ICS finden in allem, von Smartphones und Laptops bis hin zu Waschmaschinen und Taschenrechnern, Aufgaben wie Datenspeicherung, Signalverarbeitung und Steuerungslogikausführung aus.

2. Analog ICS

Analoge ICs verarbeiten kontinuierliche elektrische Signale und werden in Anwendungen verwendet, bei denen Signalschwankungen wichtig sind.Sie werden in der Audioverstärkung, zur Verarbeitung von Sensorsignalen und zur Spannungsregelung verwendet.Zum Beispiel stellen analoge ICs in einem Soundsystem Volumen und Ton an, während sie in einem Temperatursensor Umgebungseingänge in lesbare Ausgänge umwandeln.

3.. Mischsignal-ICs

Mit gemischten Signal-ICs kombinieren analoge und digitale Funktionen auf einem einzelnen Chip, was sie ideal für die Überbrückung der Lücke zwischen physikalischen Eingaben und digitalen Systemen macht.Sie werden häufig in Geräten verwendet, die analog bis digital oder digital zu Analog-Konvertierung wie Smartphones, drahtlose Kommunikationsmodule und Touchscreen-Schnittstellen erfordern.

4. Power ICs

Power ICs sind so konzipiert, dass die Verteilung und Regulierung der elektrischen Energie innerhalb eines Systems verwaltet wird.Sie werden in Smartphones, Elektrofahrzeugen, Batterielegeln und erneuerbaren Energiesystemen eingesetzt, um eine effiziente Leistungsumwandlung und Batteriemanagement zu gewährleisten.Durch die Optimierung des Energieverbrauchs verbessern die ICS die Langlebigkeit und Sicherheit elektronischer Geräte.

5. IoT-spezifische ICs

Internet of Things (IoT) -Geräte verwenden häufig spezielle ICs, die Erfassungen, Datenverarbeitung und drahtlose Kommunikation in ein kompaktes Formular integrieren.Diese All-in-One-Chips finden sich in Smart-Home-Geräten, tragbaren Gesundheitsmonitoren, landwirtschaftlichen Sensoren und industriellen Automatisierungssystemen.Ihre Fähigkeit, mit geringer Leistung zu arbeiten, während sie Konnektivität liefert, macht sie für das Wachstum des IoT -Ökosystems wichtig.

Abschluss

Mikroprozessoren und ICs sind kleine, aber leistungsstarke Teile, die elektronische Geräte funktionieren.Mikroprozessoren können viele verschiedene Aufgaben ausführen, da sie Softwareanweisungen befolgen, was sie in Computern, Maschinen und intelligenten Geräten nützlich macht.ICs sind so konstruiert, dass sie einen Job wirklich gut machen, z. B. das Verstärken von Klang oder das Speichern von Speicher, und sind in allen Arten von Elektronik zu finden.Während Mikroprozessoren flexibel sind und neu programmiert werden können, sind die meisten ICs fest und einfacher.Gemeinsam helfen sie, von zu Hause aus alles zu versorgen, von Haushaltsgeräten bis hin zu Industriemaschinen, wobei jeweils je nachdem, was das Gerät tun muss.
