Die ultimative Anleitung zu Farbcodes in modernen elektrischen Systemen

Die Art und Weise, wie unsere elektrischen Systeme Farben verwenden, gilt nicht nur für das Aussehen.Jede Drahtfarbe zeigt nun eine bestimmte Funktion an und erleichtert die Identifizierung und Verarbeitung elektrischer Komponenten während der Installation und Wartung.Dies beschleunigt nicht nur die betrieblichen Prozesse, sondern verringert auch die Wahrscheinlichkeit von Fehlern und hilft sowohl Benutzern als auch Technikern, sicher zu bleiben.In diesem Artikel wird die Bedeutung von Kabel -Farbcodes, ihre Auswirkungen auf Sicherheit und Funktionalität sowie die globalen Standards untersucht, die sie leiten.Durch die Betrachtung der Geschichte und der Details dieser Farbcodes heben wir ihre Schlüsselrolle bei der effizienten und sichereren elektrischen Systeme hervor.

Katalog

Abbildung 1: Drahtfarben

Die Entwicklung von Drahtfarbcodes

Als elektrische Systeme im frühen 20. Jahrhundert komplex wurden, wurde die Notwendigkeit standardisierter Drahtfarben klar, um Unfälle und Ineffizienz zu vermeiden.Die Einführung standardisierter Farbcodes in den USA in den 1920er Jahren leitete eine globale Bewegung in Richtung ähnlicher Vorschriften ein.Im Jahr 1928 erstellen der National Electrical Code (NEC) ein konsistentes Rahmen für elektrische Installationen.Vor dieser Regulierung war die elektrische Verkabelung eine Mischung aus verschiedenen Farben und Konfigurationen, die zu Verwirrung und gefährlichen Situationen führte.Ohne ein einheitlicher Farbcode waren auch einfache elektrische Aufgaben gefährlich und herausfordernd.Im Laufe der Zeit wurden diese Codes durch technologische Fortschritte und internationale Zusammenarbeit verfeinert, was zu den hoch entwickelten Farbkodierungssystemen führte, die wir heute verwenden.Die kontinuierliche Entwicklung dieser Standards zeigt ein starkes Engagement für Sicherheit und Effizienz im elektrischen Bereich und zeigt, wie die Standardisierung zu erheblichen Verbesserungen sowohl der Praxis als auch des Protokolls führen kann.

Die Farbcodes der National Electrical Code (NEC)

Der National Electrical Code (NEC) bietet ein Kabel-Farbkodiersystem für die Verkabelung von Wohnimmobilien zur Verbesserung der Sicherheit und der betrieblichen Effizienz.Dieses System weist verschiedenen Leitern bestimmte Farben zu, wodurch es einfacher ist, diese zu identifizieren und Fehler während der elektrischen Arbeit zu reduzieren.

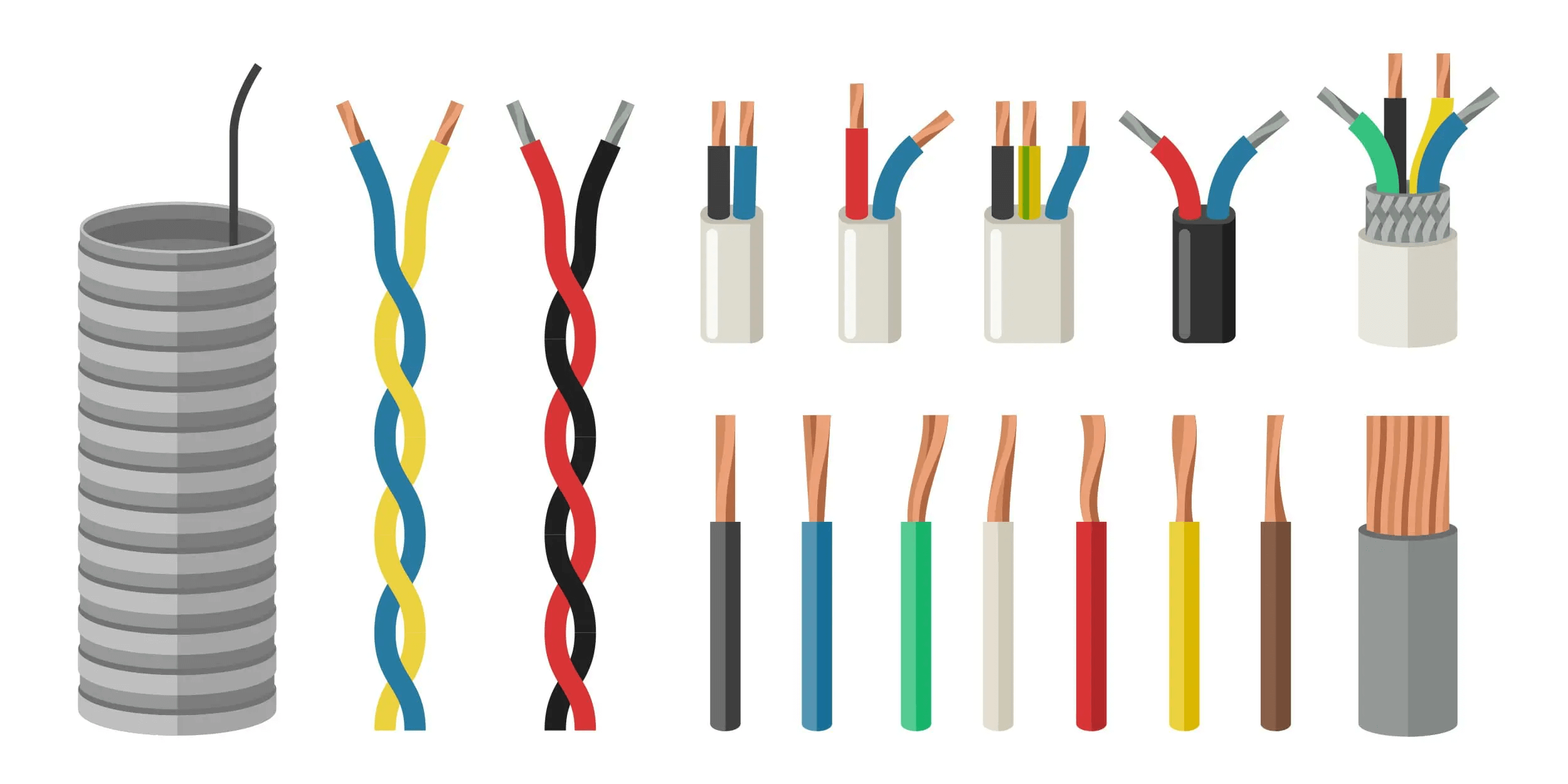

Abbildung 2: Drahtfarben

• Heiße Leiter

Heiße Leiter haben rote, schwarze oder manchmal weiße Isolierung mit roten oder schwarzen Streifen.Diese Drähte tragen Strom vom Leistungsschalter zu Auslässen, Armaturen oder Schalter.Das Identifizieren dieser aktiven Drähte ist für Elektriker, die die anfänglichen Schaltkreisanschlüsse durchführen, sicher, dass alles richtig und sicher angeschlossen ist.

• Neutrale Drähte

Neutrale Drähte sind in Weiß oder Grau markiert.Ihre Aufgabe ist es, elektrische Strom in die Stromversorgung zurückzugeben, nachdem sie durch die heißen Kabel gefahren ist.Die Verwendung konsistenter Farben für neutrale Drähte hilft den Elektrikern, sichere und genaue Anschlüsse für die Fertigstellung von elektrischen Schaltkreisen herzustellen und sicherzustellen, dass Geräte und Geräte korrekt funktionieren.

• Erdungsdrähte

Erdungsdrähte sind entweder bloßes Kupfer oder mit grüner Isolierung beschichtet.Sie bieten einen sicheren Weg, um bei einem Fehler wie einem Kurzschluss in die Erde umgeleitet zu werden.Dies verhindert Elektroschocks und gewährleistet die allgemeine Sicherheit.

• Reisende

Für Drei-Wege-Schalter gibt der NEC Blau und Gelb für Reisendekabel an.Diese Drähte ändern ihre Rolle in Abhängigkeit von der Switch -Position und ermöglichen die Kontrolle eines einzelnen Lichts von mehreren Stellen.Diese Farbcodierung hilft den Elektrikern, die Verkabelung in komplexen Switch -Setups zu verwalten und sowohl die Funktionalität als auch die Sicherheit zu verbessern.

Farbcodes für Kabelummantel

Die Farbe der äußeren Ummantelung an elektrischen Kabeln dient nicht nur zum Aussehen.Es zeigt das Drahtmesser, seine Kapazität und die geeigneten Anwendungen an.Diese Farbkodierung hilft dabei, die Eigenschaften eines Kabels schnell zu identifizieren und die Auswahl und Installation sicherer und effizienter zu gestalten.

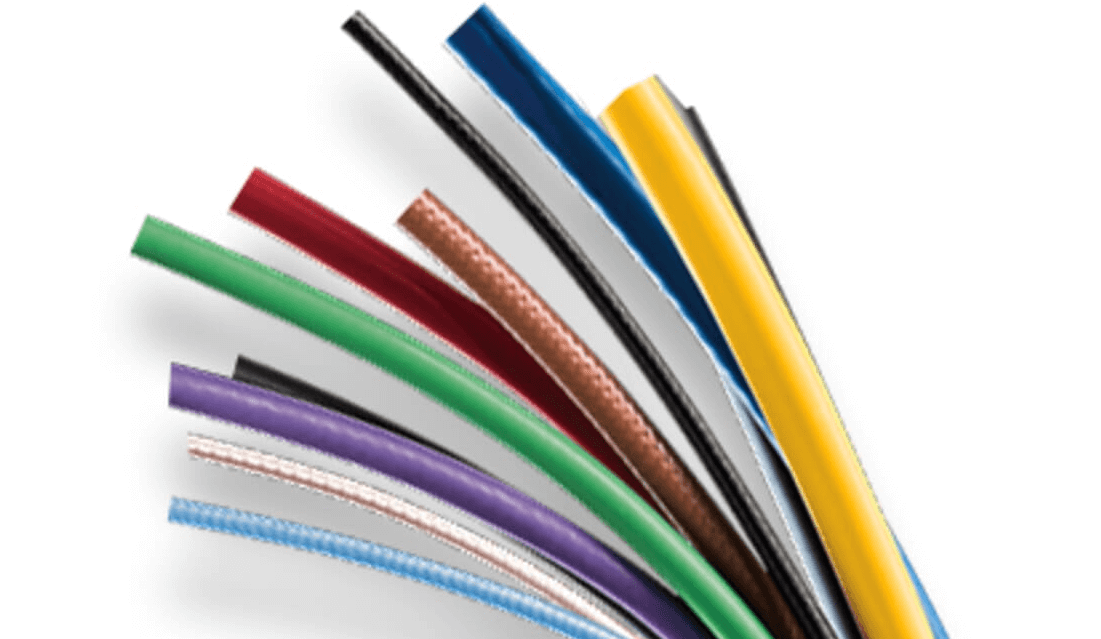

Abbildung 3: Farbe der Kabelmantelfarbe

• Weiße Ummantelung

Weiße Ummantelungskabel bedecken 14-Gauge-Drähte, die in 15-Ampere-Schaltkreisen verwendet werden.Diese sind Standard für Innenbeleuchtung und einige Steckdoseschaltungen, die keine hohe Stromstärke benötigen.Mit weißer Ummantelung können Schaltkreise, die mit moderaten Lasten umgehen, Elektriker und DIY -Enthusiasten leiten.

• Gelbe Störung

Die gelbe Ummantelung zeigt 12-Gauge-Drähte für 20-Ampere-Schaltkreise an.Diese Verkabelung ist in Küchen und Badezimmern üblich, in denen Outlets für gemahlene Verwerfungsschaltungen (Unterbrecher) für Geräte wie Mixer, Haartrockner und Toasters installiert sind.Die gelbe Farbe sorgt für eine schnelle Anerkennung und hilft dabei, die Verkabelung in Bereichen mit höheren elektrischen Anforderungen zu platzieren.

• Orangenmanteln

Orangenmantelhäuser Häuser 10-Gauge-Kabel für 30-Ampere-Schaltkreise.Diese Anzeige wird für größere Geräte wie Klimaanlagen und Waschmaschinen verwendet, die mehr elektrische Leistung benötigen.Die orangefarbene Farbe signalisiert die Installateure schnell auf die höhere Kapazität und sorgt für korrekte und sichere Installationen.

• Schwarze Ummantelung

Schwarze Ummantel zeigt Kabel an, die zwischen 40 und 60 Ampere verarbeiten können.Diese sind ideal für hochdarstellende Geräte und einige industrielle Geräte.Schwarze Kabel mit schwarzen Kabeln sind so konzipiert, dass sie erhebliche elektrische Belastungen unterstützen, was sie in Einstellungen mit intensiven Strombedürfnissen wertvoll macht.

• Graues Abmandieren

Graues Ummantel wird für Kabel an Outdoor- oder nassen Orten verwendet.Diese Drähte müssen Feuchtigkeit und Exposition gegenüber der Umwelt überleben, während sie sicher bleiben und ordnungsgemäß funktionieren.Bei der Installation von Stromversorgungsleitungen in feuchten Regionen oder der Installation von externen Lichtern ist graues Umhanteln erforderlich.

Vorteile von farbcodierten Drähten

Verbesserte Sicherheit

Die Farbcodierung in der elektrischen Verkabelung verbessert die Sicherheit erheblich.Unterschiedliche Drahtfarben dienen als visuelle Hinweise und helfen, Missverbindungen zu verhindern und elektrische Gefahren zu verringern.Elektriker können schnell Drahttypen identifizieren, was gut ist, um den Kontakt mit lebenden Drähten während der Installation oder Wartung zu vermeiden.Diese klare Erkennung von Drahtfunktionen gewährleistet sicherere Arbeitsbedingungen und hilft, schwerwiegende elektrische Unfälle zu verhindern.Für alle, die an der elektrischen Arbeit beteiligt sind, müssen die strengen Einhaltung dieser Farbcodes aufrechterhalten werden.

Effiziente Fehlerbehebung

Die Farbcodierung erleichtert die Fehlerbehebung erheblich.Es vereinfacht Aufgaben wie das Hinzufügen neuer Geräte oder die Durchführung von Wartungen.Techniker können Drähte nach ihrer Farbe verfolgen und identifizieren, was die Diagnose und Reparatur von Systemfehlern beschleunigt.Dieser Effizienz verringert die für Reparaturen benötigte Zeit und minimiert Ausfallzeiten, sodass eine schnellere Wiederherstellung normaler Operationen mit minimaler Störung ermöglicht.

Verbesserte Zusammenarbeit und Kommunikation

Ein universelles Farbkodierungssystem verbessert die Kommunikation zwischen elektrischen Fachleuten.Standardisierte Drahtfarben reduzieren Missverständnisse und Fehler während der Installationen und Reparaturen.Dieses gemeinsame Verständnis schafft eine kohärentere und effizientere Arbeitsumgebung und verbessert sowohl die Sicherheit als auch die Effizienz in elektrischen Projekten.

Ermächtigung von Nichtprofis

Das Verständnis grundlegender Drahtfarben kann den Hausbesitzern und Nicht-Profis zugute kommen.Dieses Wissen ermöglicht es ihnen, einfache elektrische Aufgaben auszuführen, z. B. das Ersetzen von Leuchten oder die Installation von Outlets, sicherer und sicherer.Die Vertrautheit mit Farbcodes kann auch Kosten sparen, indem sie die Notwendigkeit professioneller Hilfe bei geringfügigen Anpassungen und Installationen verringern.

Einhaltung von Vorschriften und Sicherheitsstandards für die Einhaltung von Vorschriften

Das Kennen von Drahtfarbcodes muss beibehalten werden, um sicherzustellen, dass Änderungen oder Ergänzungen zu elektrischen Systemen die Sicherheitsvorschriften entsprechen.Dieses Wissen ist auch bei Inspektionen hilfreich und ermöglicht die Identifizierung und Korrektur potenzieller Probleme oder Gefahren.Das Einhalten dieser Standards trägt dazu bei, die Sicherheit und Funktionalität des Systems aufrechtzuerhalten und die Haltbarkeit und Zuverlässigkeit elektrischer Installationen zu verbessern.

Standardisierung über die Stromversorgungssysteme hinweg

Die Aufrechterhaltung einer sicheren und konformen elektrischen Umgebung hängt davon ab, die Farbcodierungsstandards sowohl für Wechselstrom- als auch für DC -Schaltungen zu befolgen.Diese Praxis entspricht den regulatorischen Anforderungen und hilft, elektrische Unfälle zu verhindern.Die Standardisierung zwischen Stromversorgungssystemen sorgt für einen systematischen Ansatz, der die Sicherheit verbessert und die effiziente Wartung erleichtert.

Elektrische Kabel -Farbcode -Standards

Die Aufrechterhaltung der Sicherheit und Wirksamkeit der elektrischen Arbeit erfordert ein Verständnis der Farbcodierung elektrischer Linien.Hier ist ein detaillierter Blick auf jeden Farbcode und seine praktischen Verwendungen:

Schwarze Kabel

Elektrische Systeme in Häusern und Unternehmen sind beide von schwarzen Drähten abhängig.Sie tragen Strom von der Stromquelle bis hin zu Outlets, Switches und anderen Punkten.Diese Drähte leben immer, was bedeutet, dass sie gefährlich sein können, wenn sie nicht richtig behandelt werden.Da sie in vielen Arten von Schaltungen verwendet werden, ist es sehr wichtig, sie sorgfältig zu identifizieren und zu behandeln, um Unfälle zu vermeiden.

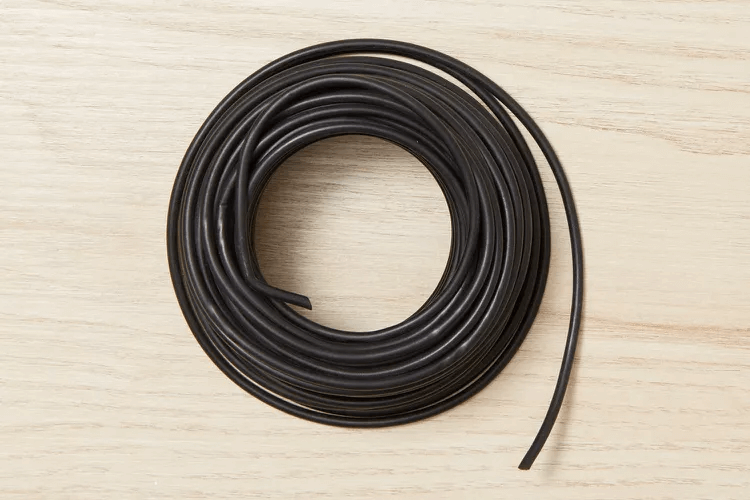

Abbildung 4: Schwarzer Draht

Rote Kabel

Rote Kabel werden in bestimmten Setups verwendet.Sie tragen Strom in 220-Volt-Schaltungen für Geräte, die viel Strom benötigen, wie Öfen und Trockner.Rote Kabel werden auch in Systemen verwendet, in denen Rauchdetektoren für synchronisierte Alarme miteinander verbunden sind.Rote Kabel erfüllen einen Zweck in Häusern für Mehrwegschalter, mit denen Sie Leuchten von mehreren Stellen steuern können und das System funktionaler und sicherer macht.

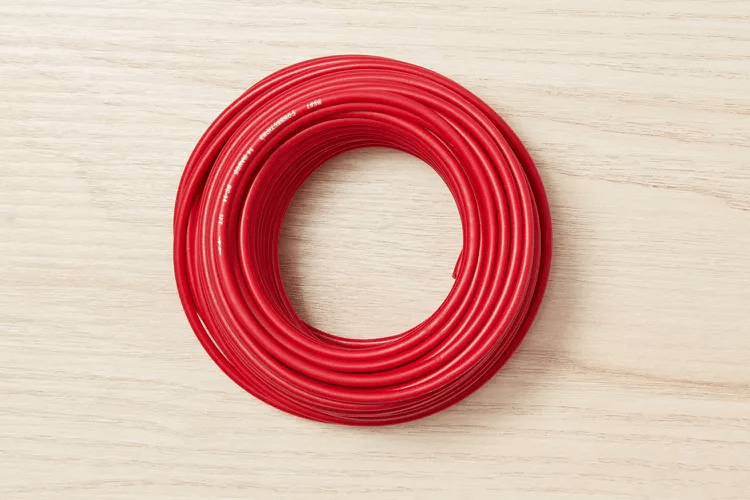

Abbildung 5: roter Draht

Orangefarbene Kabel

Es werden rote und orangefarbene Drähte verwendet, wenn unterschiedliche Spannungsniveaus erforderlich sind.Rote Drähte können je nach Schaltung sowohl niedrigen als auch hohen Energiebedarf umgehen.Orangenkabel dienen normalerweise für höhere Spannungen und gut für Sicherheit und Klarheit in elektrischen Systemen.Sie werden häufig in Schalterbeinen und in Anschluss von Sicherheitssystemen wie Rauchmeldern verwendet.

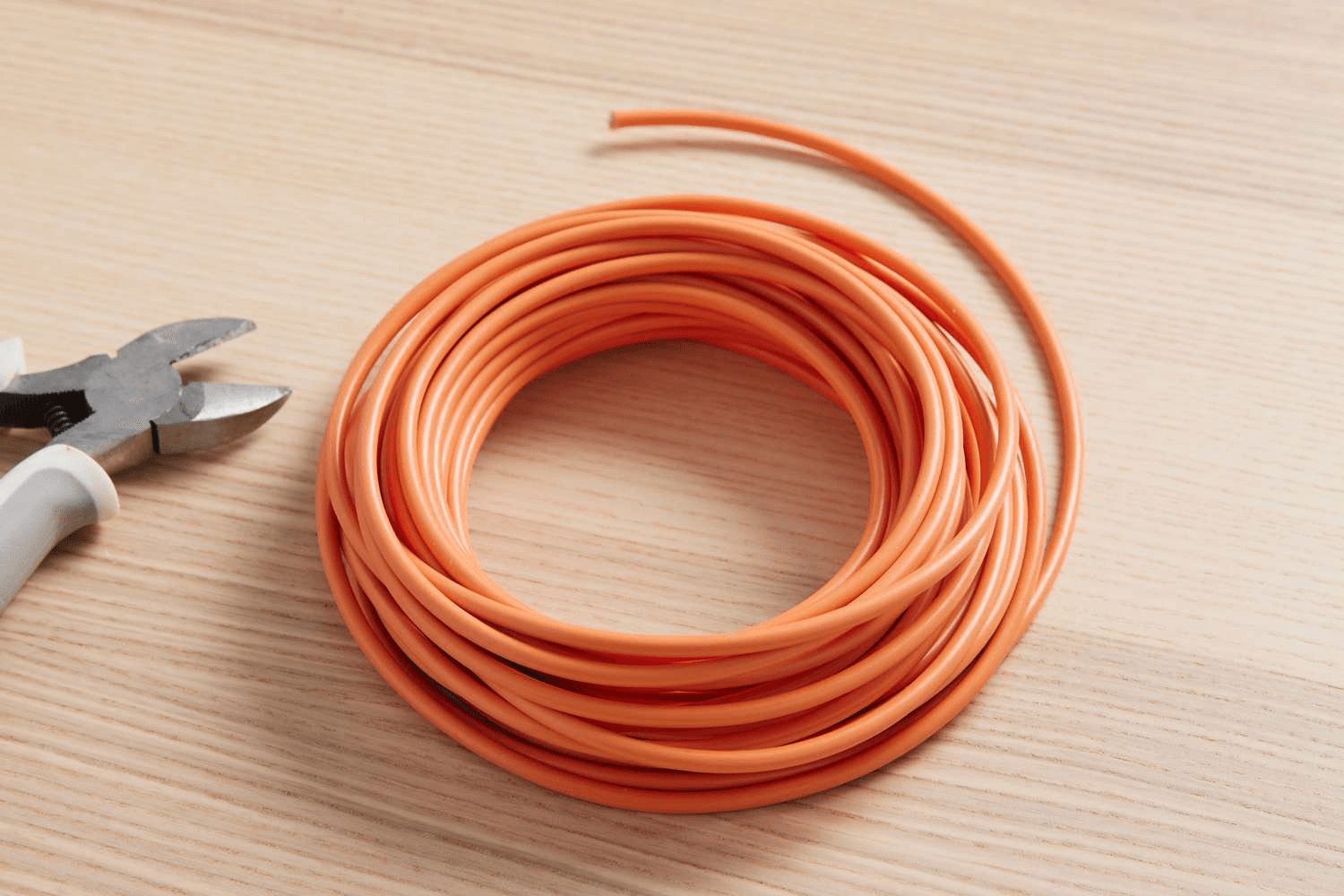

Abbildung 6: Orangendraht

Blaue und gelbe Drähte

Blaue und gelbe Drähte werden häufig in Standard -Steckdosen nicht verwendet.Sie sind hauptsächlich in Systemen gefunden, die Leitungen verwenden.Gelbe Drähte werden häufig als Schalterbeine für die Beleuchtung verwendet, während blaue Drähte in komplexen Kontrollaufbauten in Gebäuden verwendet werden.Diese Drähte haben spezifische Rollen, die dazu beitragen, die Integrität des Systems aufrechtzuerhalten und Verdrahtungsfehler in komplexen Installationen zu verhindern.

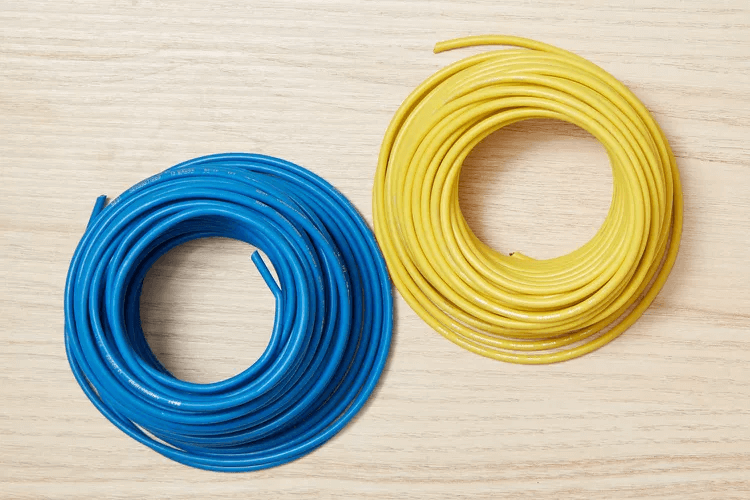

Abbildung 7: blaue und gelbe Drähte

Blauer Draht

In einigen Fällen werden blaue Drähte als neutrale Drähte verwendet.Sie vervollständigen Schaltungen, indem sie gebrauchte Strom an die Quelle zurückgeben.Obwohl sie im Allgemeinen sicherer sind, können sie in unausgeglichenen oder schlecht verwalteten Schaltungen gefährlich sein.Dies unterstreicht die Notwendigkeit einer qualifizierten Installation und einer sorgfältigen Handhabung.

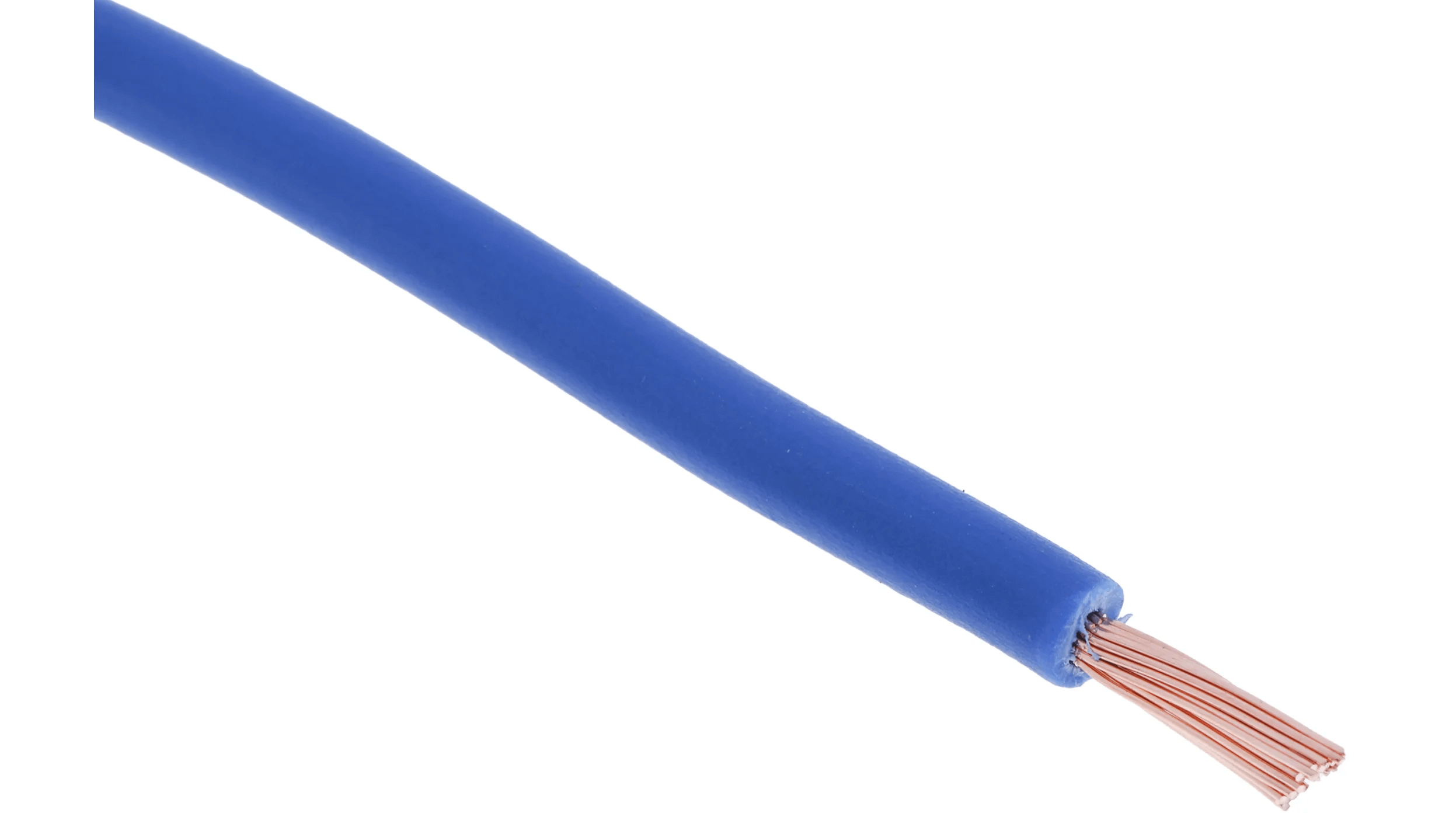

Abbildung 8: Blauer Draht

Weiße Drähte mit rotem oder schwarzem Klebeband

Normalerweise sind weiße Drähte neutral.Aber wenn sie rotes oder schwarzes Band haben, geben sie an, dass sie lebendig sind.Die flexible Steuerung des elektrischen Flusses, die diese Linien aktivieren, hilft bei komplizierten Konfigurationen wie mehreren Wegeschalter.Für einen sicheren Betrieb ist es unbedingt erforderlich, dass diese Drähte korrekt identifiziert werden.

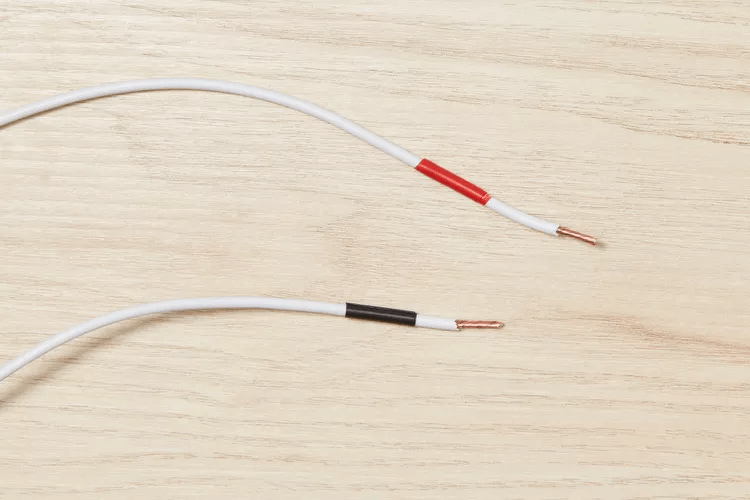

Abbildung 9: Weiße Drähte mit rotem und schwarzem Klebeband

Grüne Drähte

Grüne Drähte bieten einen Weg zum Boden.Sie leiten übermäßige oder versehentliche Elektrizität sicher in die Erde um und verbinden sich mit Erdungsanschlüssen.Dies schützt das elektrische System vor Fehlern und verringert das Risiko elektrischer Schocks oder Brände.

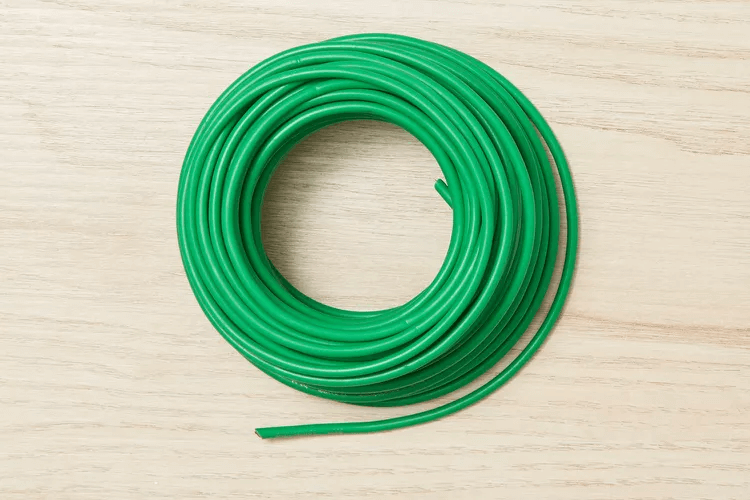

Abbildung 10: grüne Drähte

Grüne und gelbe Drähte

Grüne Drähte mit gelben Streifen gemahlenen Metallhüllen von Geräten, wodurch Elektrizität direkt auf Benutzer übertragen wird.Dies schützt vor Schocks und unterstreicht die Bedeutung korrekter Kabelpraktiken.

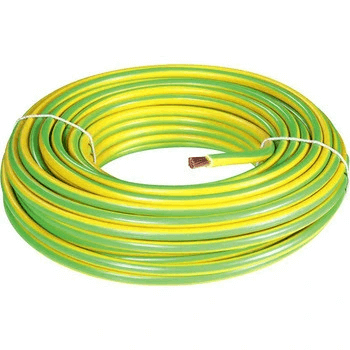

Abbildung 11: grüne und gelbe Drähte

Nackte Kupferdrähte

Bare Kupferdrähte sind der Schlüssel für Erdungssysteme.In vielen Installationen bieten sie eine effektive Route für Fehlerströme, die zu Boden zurückkehren können.Ihre weit verbreitete Verwendung unterstreicht die Bedeutung eines gut implementierten Erdungssystems für die Sicherheit.

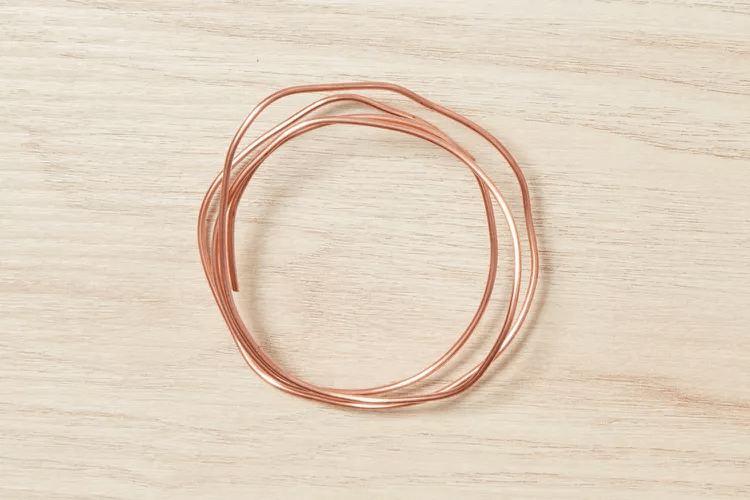

Abbildung 12: nackter Kupferdraht

Weiße oder graue Drähte

Weiße und graue Drähte tragen den Renditestrom zurück zur Stromquelle.Sie helfen, Schaltkreise auszugleichen und sicherzustellen, dass sie ordnungsgemäß funktionieren.Wenn die Schaltung jedoch unausgeglichen ist, können diese Drähte riskant sein.Dies bedeutet, dass sie mit Sorgfalt und einem gründlichen Verständnis des Systems behandelt werden müssen.

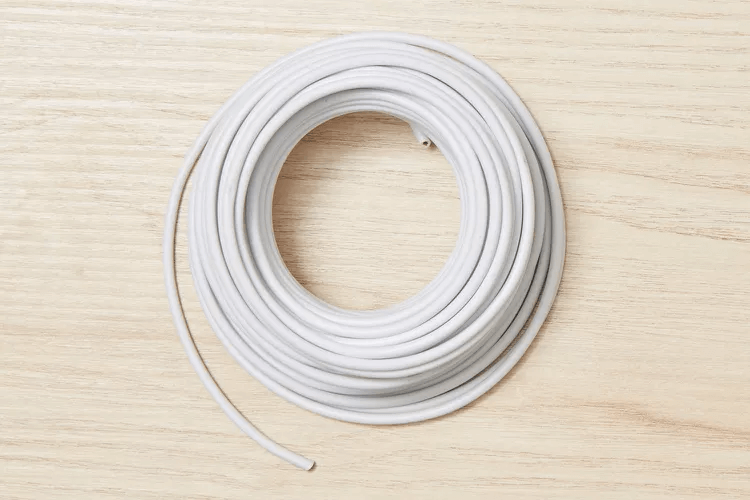

Abbildung 13: Weiße Drähte

Abbildung 14: Graue Drähte

Braune Kabel

Braune Drähte tragen in Schaltkreisen Strom, genau wie andere lebende Drähte.Sie stellen ein Stromschlagrisiken dar und müssen während der Wartung getrennt werden, um Unfälle zu verhindern.Der sichere elektrische Betrieb basiert auf korrekter Handhabung von braunen Drähten.

Abbildung 15: Brauner Draht

Fünfundzwanzig Paar Farbcode

Der 25-Pair-Farbcode wird verwendet, um einzelne Drähte in verdrehten Kabeln für Telekommunikation zu identifizieren.Jeder Draht ist mit zwei Farben gekennzeichnet: einer großen Farbe und einer kleinen Farbe.Die Hauptfarbe stammt aus einer Gruppe von fünf Farben: Weiß, Rot, Schwarz, Gelb und Violett.Die kleine Farbe stammt aus einer anderen Gruppe von fünf: Blau, Orange, Grün, Braun und Schiefer.

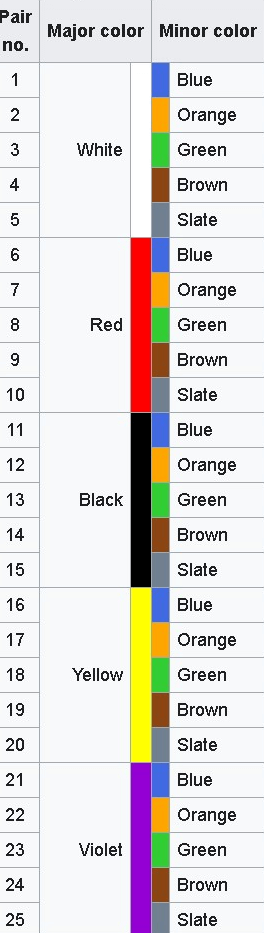

Abbildung 16: 25Pair -Farbcodes

Jeder Draht hat eine Hintergrundfarbe mit einem Tracer der gepaarten Farbe.Zum Beispiel ist Paar 9 rotbraun.Diese Farbkombinationen helfen bei der Identifizierung und Organisation von Drähten in Telekommunikationssystemen.

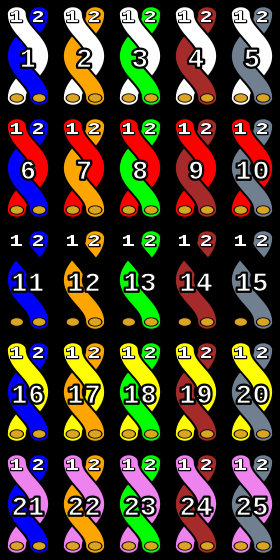

Abbildung 17: 25-Pair-Farbcodierung unter Verwendung verdrehter Paare nur mit durchgehend Farbcodierung

Die Verkabelung des alten Glockensystems verwendete ein 4-Leitungskabel mit festen Rot-, Grün-, Gelb- und Schwarzen.Diese entsprechen dem 25-Pair-Farbcode und helfen beim Übergang und Verständnis der modernen Telekommunikationsverkabelung.

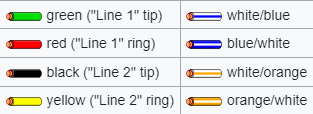

Abbildung 18: Verkabelung des alten Glockensystems

Die "C" -Drahmungs- und Farbcodes für Thermostate

Der "C" -Draht, auch als gewöhnlicher Draht bezeichnet, ist normalerweise blau, kann aber manchmal schwarz sein.Es bietet Systemen wie Thermostaten kontinuierliche Leistung und sorgt dafür, dass sie ohne Unterbrechungen funktionieren.Bevor Sie mit dem "C" -Draht in Thermostat -Installationen oder -reparaturen arbeiten, trennen Sie alle Stromquellen, um Unfälle zu verhindern.Dieser Sicherheitsschritt muss akribisch befolgt werden.Sobald die Macht ausgeschaltet ist, verwenden Techniker ein Multimeter, um zu überprüfen, ob vor Beginn der Arbeit keinen elektrischen Strom in den Drähten vorhanden ist.Das Multimeter misst auch die Spannung, um sicherzustellen, dass die Verkabelung und Verbindungen für ihre beabsichtigte Verwendung korrekt sind.

Stellen Sie zunächst sicher, dass die Hauptstromversorgung für den Bereich, in dem der Thermostat installiert oder gewartet wird, ausgeschaltet wird, um zuerst den "C" -Draht in Thermostatsystemen zu identifizieren und zu verbinden.Verwenden Sie als Nächstes ein Multimeter, um zu überprüfen, ob kein Strom durch die Drähte fließt, um elektrische Schocks oder Unfälle zu verhindern.Suchen Sie den "C" -Draht nach seiner Farbe, typischerweise blau oder manchmal schwarz.Wenn der Draht nicht sofort erkennbar ist, lesen Sie das Verkabelungsschema für das HLK -System oder die Richtlinien des Thermostatherstellers.

Schließen Sie den "C" -Draht mit dem ausgewiesenen Terminal des Thermostats an, der normalerweise mit 'C' gekennzeichnet ist.Der Thermostat benötigt diese Verbindung, um kontinuierlich zu laufen.Sobald der "C" -Draht verbunden ist, ist es ratsam, den Multimeter erneut zu verwenden, um sicherzustellen, dass alles korrekt eingerichtet und funktioniert.Diese gründliche Prüfung sorgt für die Betriebseffizienz des Thermostats und verbessert die Sicherheit des elektrischen Systems.Die Befolgung dieser Schritte hilft Technikern, sicherzustellen, dass der Thermostat zuverlässig arbeitet und eine ununterbrochene Klimakontrolle liefert.

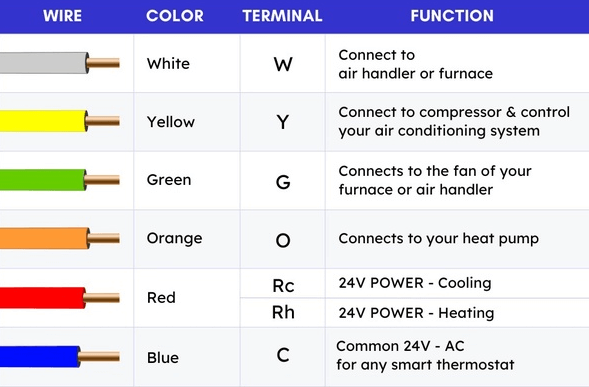

Abbildung 19: Häufige Thermostate -Drahtfarben

Drei-Phasen-Kabel-Farbcodes

In Niedrigspannungsnetzwerken (typischerweise 240 V und 415 V) ist das 3-Phasen-Vier-Draht-System häufig.Dieses Setup enthält drei lebende Drähte (L1, L2, L3) und ein neutrales (n).Im Gegensatz zu einphasigen Systemen, bei denen der Neutral Strom zur Fertigstellung einer Schaltung in einem dreiphasigen System führt, bilden die Phasen selbst die Schaltung.Die neutrale Linie trägt normalerweise keinen Strom unter normalen Bedingungen.

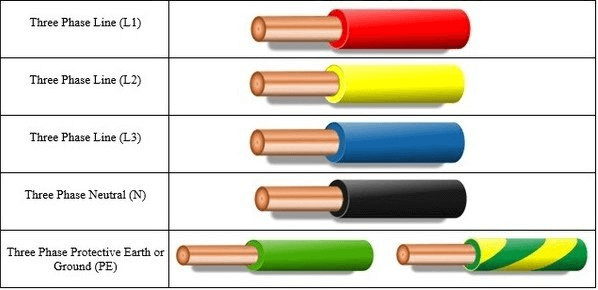

Abbildung 20: Farbcode eines Drei-Phasen-Kabels

Eine 220 -V -Leitungsspannung kann unter Verwendung dieses Designs aus einer Phasenspannung von 380 V erreicht werden, die für viele Anwendungen geliefert werden muss.Die neutrale Linie dient auch für die Null-Sequenz-Stromerkennung, muss den Gleichgewicht der dreiphasigen Stromversorgung überwachen und die operative Stabilität und Sicherheit sicherstellen.Drei-Phasen-Stromversorgungssysteme sind in kommerziellen und industriellen Umgebungen benötigt, wobei schwere Maschinen effizient und sicher fahren.Diese Systeme verwenden eine standardisierte Farbcodierung: Schwarz für Phase A, rot für Phase B und Blau für Phase C Abhängen ordnungsgemäße Installation und kontinuierliche Wartung hängen stark von diesem Farbschema ab.

Vor Beginn einer Arbeit müssen Techniker jeden Draht an seiner Farbe identifizieren, um die entsprechende Phase zu bestimmen.Die Vermeidung von zusammenbindenden Phasen, die zu elektrischen Problemen oder Schäden an Geräten führen können, ist ein Muss.Bei der Verbindung von Drähten stellen Elektriker sicher, dass jede Farbe mit ihrem jeweiligen Terminal ausgerichtet ist.Der schwarze Draht, der Phase A darstellt, verbindet an Klemme A oder 1. Der rote Kabel, der Phase B darstellt, verbindet an Klemme B oder 2. Der blaue Draht, der Phase C darstellt, verbindet an Klemme C oder 3. Dieser methodische Ansatz verhindert Missvergliederungenund mögliche Betriebsfehler.Nach der Herstellung der Verbindungen verwenden Elektriker Phasen -Tester und Multimeter, um zu überprüfen, ob jede Phase korrekt angeschlossen ist und sicher arbeitet.Dieser Schritt bestätigt, dass die Ausrüstung ohne elektrische Pannen zuverlässig ausgeführt wird.

Klare Farbcodierung hilft bei der Fehlerbehebung.Wenn ein Problem auftritt, können Techniker die spezifische Phase schnell identifizieren und bewerten, wodurch die Diagnose und Behebung von Problemen erleichtert wird.Diese effiziente Problemlösung spart Zeit und verringert Ausfallzeiten im industriellen Betrieb.Zu den regelmäßigen Wartungsprüfungen gehört die Überprüfung der Integrität der farbcodierten Verkabelung.Elektriker prüfen nach Anzeichen von Verschleiß, Isolationsschäden oder Farbverblasen, was sich auf die Sicherheit und Funktionalität auswirken kann.Die Aufrechterhaltung der Systemzuverlässigkeit erfordert eine präzise und klare Farbcodierung.

Wechseln Sie die aktuellen Standards der Stromverdrahtungs -Farbcode abwechselnd ab

Wechselstromverkabelung (Wechselstrom) verwendet spezifische Farbcodes, die auf nationalen oder regionalen elektrischen Standards basieren.Diese Farbcodes gewährleisten Konsistenz und Sicherheit in elektrischen Installationen und helfen Elektrikern und Technikern, Drähte korrekt zu identifizieren und zu verbinden.

Wohn- und Gewerbe -Wechselstrom -Farbcodes

In Häusern und Büros arbeiten Wechselstromsysteme normalerweise bei 120, 208 oder 240 Volt.Die folgenden Farbcodes werden häufig verwendet:

Phase	Draht Farbe
Phase 1	Schwarz Draht
Phase 2	Rot Draht
Phase 3	Blau Draht (speziell in 208 -V -Systemen)
Neutral	Weiß Draht
Boden	Grün, grün mit einem gelben Streifen oder nackten Draht

Während der Installation verwenden Elektriker diese Farbcodes, um elektrische Geräte und Verkaufsstellen ordnungsgemäß zu verbinden.Phasendrähte (schwarz, rot und blau) sind mit ihren jeweiligen Leistungsschalter verbunden, um sicherzustellen, dass die Distributionspaneel -Routen effektiv mit Strom versorgt werden.

Für die Wartung oder Reparatur identifizieren Techniker schnell den Zweck jedes Drahtes.Dies ermöglicht sichere Überprüfungen und Behebungen, ohne die Integrität des Systems zu stören.Bei Tests werden die Spannungsniveaus zwischen Phasen und zwischen Phase und neutral geprüft.Dies stellt sicher, dass die Spannung den erwarteten Werten übereinstimmt und das korrekte Aufbau des Systems bestätigt.

Industrielle Wechselstrom -Strom -Farbcodes

In industriellen Umgebungen mit höheren Spannungen (277 oder 480 Volt) für die Leistung schwerer Maschinen unterscheiden sich die Farbcodes:

Phase	Draht Farbe
Phase 1	Braun Draht
Phase 2	Orange Draht
Phase 3	Gelb Draht
Neutral	Grau Draht
Boden	Grün, grün mit einem gelben Streifen oder nackten Draht

Identifizieren Sie jeden Draht nach Farbe, um die entsprechende Phase zu bestimmen.Dies verhindert zusammenbindende Phasen, die elektrische Fehler oder Geräteschäden verursachen können.

Schließen Sie Kabel an, so dass jede Farbe mit ihrem jeweiligen Terminal ausgerichtet ist.Beispielsweise schwarzer Draht (Phase 1) bis Klemmen 1, roter Kabel (Phase 2) bis Klemmen 2 und blaues Draht (Phase 3) bis Terminal 3. Dies verhindert Missverbindungen und Betriebsfehler.Verwenden Sie nach der Herstellung von Verbindungen Phasen -Tester und Multimeter, um den korrekten und sicheren Betrieb zu überprüfen.Dies bestätigt, dass das System ohne elektrische Pannen zuverlässig ausgeführt wird.

Klare Farbcodierung hilft bei der Fehlerbehebung.Wenn ein Problem auftritt, können Techniker die spezifische Phase schnell identifizieren und bewerten, wodurch die Diagnose und Behebung von Problemen erleichtert wird.Überprüfen Sie regelmäßig die Integrität der farbcodierten Verkabelung.Suchen Sie nach Anzeichen von Verschleiß, Isolationsschäden oder Farbverblassen.Damit ein System im Laufe der Zeit zuverlässig bleibt, muss die Farbcodierung genau und klar sein.

Gleichstromverdrahtungs -Farbcode Standards

DC -Stromversorgungssysteme (Gleichstrom) verwenden spezifische Farbcodes, um verschiedene Leiter zu identifizieren und die Sicherheit, Konsistenz und Effizienz bei den Verkabelungsinstallationen und -wartungen zu verbessern.Diese Farbcodes sind für die ordnungsgemäße Identifizierung und Verbindung von Drähten in Gleichstromkreisen gewünscht.

DC Stromverdrahtung	Farbe Code
Positiv	Rot Draht
Negativ	Schwarz Draht
Boden	Weiß oder grauer Draht

Aufgrund der Variabilität der Farbstandards der Verkabelung müssen Elektriker und Techniker beim Umgang mit DC -Verkabelung sorgfältige Praktiken befolgen.Sie sollten visuell Drahtfarben gemäß den Dokumentationen oder Standards des Systems identifizieren.Die tatsächliche Polarität und Spannung von Drähten muss immer mit einem Voltmeter bestätigt werden, da die Annahmen, die ausschließlich auf der Grundlage von Farbe getroffen wurden, zu Fehlern führen können, da die richtigen Verfahren nicht befolgt werden.Stellen Sie beim Anschließen von Drähten sicher, dass sie nach ihrer verifizierten Polarität übereinstimmen, insbesondere in Systemen wie elektrischen Rahmenbedingungen für Automobile oder industriellen Steuerungsträger.

DC -Leistung wird hauptsächlich in Anwendungen verwendet, die eine stabile und präzise Spannungsregelung erfordern.Zum Beispiel arbeiten Straßenbahnsysteme in der Regel bei etwa 600 V, während Eisenbahn -DC -Traktionssysteme 1,5 kV zwischen der Schiene und dem Überkopf -Kollektordraht verwenden können.Industriemaschinen wie Aufzüge, Druckdruckmaschinen und verschiedene andere Maschinen, die eine reibungslose Geschwindigkeitsregelung benötigen, basieren häufig auf DC -Strom.Durch Elektroplatten und Batterieladungen werden auch DC für die Fähigkeit zur Bereitstellung konsistenter Spannung und Strom verwendet.

DC-Systeme sind im Allgemeinen entweder als 2-Draht- oder 3-Draht-Setups konfiguriert.Ein 2-Draht-System umfasst ein positives und ein negatives Terminal, während ein 3-Draht-System eine zusätzliche Boden- oder neutrale Linie zur Sicherheit und Stabilität in höheren Stromanwendungen enthält.Die Aufrechterhaltung der Systemintegrität und Sicherheit erfordert strenge Aufmerksamkeit auf Betriebsverfahren und Farbcodierung.Das ordnungsgemäße Management der DC -Verkabelung verhindert Betriebsausfälle, sorgt für die Sicherheit von Technikern und verbessert die allgemeine Zuverlässigkeit des Stromversorgungssystems.

Elektrische Verkabelungsfarbcode nach Land/Region

Um elektrische Systeme sicher zu verwalten, muss man sich der Farbcodes für die elektrische Verkabelung bewusst sein, die je nach Land oder Region variieren können.Die Aufrechterhaltung der Sicherheit und Merkmale des Stromsystems erfordert ein Verständnis der lokalen Standards.Fachleute können sicherstellen, dass die elektrischen Systeme sicher, zuverlässig und effizient sind, indem sie diese regionalen Farbstandards einhalten, was die Risiken verringert und die Gesamtleistung verbessert.

• Vereinigte Staaten

In den USA sind Farbstandards erforderlich, um Drahtfunktionen in verschiedenen elektrischen Systemen zu identifizieren.Typische Wohn- und Gewerbe -Setups (120/240 -V -Systeme) Verwendung:

Einstellung	Draht Funktion	Farben)
Wohnen Systeme	Heiß Drähte	Schwarz, Rot
	Neutral	Weiß
	Boden	Grün oder bloßes Kupfer
Kommerziell Systeme (120/208V)	Heiß Drähte	Schwarz, rot blau
	Neutral	Weiß
	Boden	Grün oder bloßes Kupfer
Industriell Anwendungen (277/480V)	Heiß Drähte	Braun, orange oder lila, gelb
	Neutral	Grau
	Boden	Grün oder bloßes Kupfer

• Kanada

Kanadas Standards ähneln denen in den USA, verwenden jedoch gelegentlich Rot oder Blau für heiße Kabel in bestimmten Konfigurationen.Für DC -Spannungseinrichtungen:

Anwendung Typ	Draht Funktion	Farben)
Standard	Heiß Drähte	Schwarz, rot blau
	Neutral	Weiß
	Boden	Grün oder bloßes Kupfer
DC Spannungseinstellungen	Positiv	Rot
	Negativ	Schwarz
	Boden	Weiß

• Großbritannien

Draht Funktion	Farben)
Heiß	Braun
Neutral	Blau
Boden	Grün mit gelben Streifen

Europäische Standards folgen der International Electrotechnical Commission (IEC).

• Deutschland

Verwendet das gleiche Farbschema wie Großbritannien und betont die Einheitlichkeit auf dem gesamten Kontinent.Diese Standards tragen dazu bei, die Konsistenz und Sicherheit in den Installationen zu gewährleisten, die Arbeit für Elektroprofis zu vereinfachen und die Wahrscheinlichkeit von Fehlern zu verringern.

• China

Draht Funktion	Farben)
Heiß	Rot
Neutral	Schwarz
Boden	Grün

• Japan

Draht Funktion	Farben)
Heiß	Braun
Neutral	Blau
Boden	Gelb mit grünen Streifen

Wie überprüfe und bewahre ich die Sicherheit der elektrischen Verkabelung?

Identifizierung potenzieller Risiken: Überprüfen Sie regelmäßig auf ungewöhnliche Gerüche oder sichtbare Anzeichen von Schäden wie Verbrennungsmarken um elektrische Filialen oder Geräte.Diese Anzeichen weisen häufig auf erhebliche Probleme hin, wie Kurzschaltungen oder degradierte Drahtisolierung.Wenn Sie diese Indikatoren bemerken, ergreifen Sie sofortige Maßnahmen, um die Risiken zu beheben.

Bewertung der Drahtzustand: Untersuchen Sie die Drähte hinter Sockets und Schalter, um sicherzustellen, dass sie in gutem Zustand sind und sich nicht verschlechtern.Abgenutzte oder ausgefranste Verkabelung können zu elektrischen Gefahren führen, wenn sie nicht sofort behandelt werden.Suchen Sie nach Anzeichen von Verschleiß und ersetzen Sie alle beschädigten Verkabelungen bei Bedarf.

Adressierungsüberlastung: Moderne Geräte erfordern häufig mehr Strom, als ältere Kabelsysteme verarbeiten können.Dies kann zu überlasteten Schaltungen führen, insbesondere wenn mehrere Hochleistungsgeräte über einen Stromstreifen mit einem einzelnen Auslass verbunden sind.Überlastung erhöht das Risiko von Überhitzung und elektrischen Bränden.

Um Überlastung zu verhindern, verwenden Sie Stromkabel für höhere Lasten.Möglicherweise müssen Sie auch zusätzliche Stromversorgungsstellen installieren oder das vorhandene Kabelsystem aufrüsten, um den aktuellen und zukünftigen elektrischen Anforderungen zu erfüllen.Diese proaktiven Schritte verhindern nicht nur sofortige Risiken, sondern verbessern auch die langfristige Funktionalität und Sicherheit der elektrischen Infrastruktur.

Abschluss

Zusammenfassend ist die Verwendung von Kabel -Farbcodes mehr als nur die Regeln.Es ist ein Schlüssel, um elektrische Systeme sicher, effizient und zuverlässig zu machen.Diese Farbcodes helfen Elektrikern, sicher zu arbeiten und sicherzustellen, dass die elektrischen Setups gut funktionieren.Unterschiedliche Farben zeigen Phasen, Grund und Neutrale an und helfen dabei, komplexe Schaltkreise zu verwalten.Wenn die Technologie voranschreitet, wird das Festhalten an diesen Farbcodes weiterhin die elektrischen Praktiken verbessern und die Stromversorgungssysteme weltweit reibungslos verlaufen.Die Aufrechterhaltung der Effizienz und Sicherheit moderner elektrischer Systeme beinhaltet ein Verständnis und die Einhaltung dieser Farbstandards.

Häufig gestellte Fragen [FAQ]

1. Was sind die üblichen Drahtfarben?

In elektrischen Systemen werden verschiedene Farben verwendet, um Kabelfehler zu verhindern und ein universelles Verständnis der Funktion eines Drahtes zu gewährleisten.Normalerweise ist der lebende (oder heiße) Draht schwarz oder rot, der neutrale Draht ist weiß oder grau und der Erdungsdraht ist grün oder grün mit einem gelben Streifen.Die Farbcodierung kann jedoch je nach Land und der Art der Installation geringfügig variieren.

2. Wie identifiziere ich elektrische Kabel?

Die korrekte Identifizierung von elektrischen Drähten ist für die Sicherheit und Wirksamkeit in jeder elektrischen Installation oder Wartung wichtig.Typischerweise umfasst diese Identifikation die Erkennung der Drahtfarben, die ihren Zweck in der Schaltung anzeigen.Um Drähte genau zu identifizieren, können Sie einen Spannungstester oder ein Multimeter verwenden, um zu bestätigen, ob ein Draht lebendig, neutral oder gemahlen ist.Durch die Untersuchung des Schaltplans oder des Installationshandbuchs Ihres spezifischen Setups können Sie zusätzliche Anleitungen liefern.

3. Warum Live Draht ist rot?

In vielen elektrischen Systemen, insbesondere bei älteren oder traditionelleren Setups, zeigt ein roter Kabel einen lebenden Draht an.Diese Farbe wurde ausgewählt, weil sie hell und unterschiedlich ist, was sie als Gefahr leicht erkennbar macht (was darauf hinweist, dass sie Strom versorgt).Red warnt den Benutzer, vorsichtig zu sein und sich der potenziellen Gefahr bewusst zu sein, diesen Draht beim Leben zu berühren.

4. Ist schwarz -rote Verkabelung sicher?

Schwarze und rote Kabel werden üblicherweise verwendet, um lebende Drähte in verschiedenen Phasen eines elektrischen Systems zu bezeichnen.Die Verwendung beider Farben in einem einzelnen Stromkreis ist sicher, solange sie ordnungsgemäß installiert und isoliert sind.Es ist erforderlich, dass beide Drähte zusammen mit anderen nach den elektrischen Codes und Standards verbunden sind, um sicherzustellen, dass alle Verbindungen sicher und abgedeckt sind, um einen versehentlichen Kontakt zu verhindern.

5. Welche Farbe hat neutral?

Typischerweise ist der neutrale Draht weiß oder grau gefärbt.Diese Farbcodierung hilft bei der Unterscheidung von lebendigem Draht und Erdungsdraht, verringert das Risiko elektrischer Schocks und sorgt für sicherere Handhabung während der elektrischen Arbeiten.Neutrale Drähte tragen den Strom des Stromkreises zurück zur Stromquelle und sind ein wichtiger Bestandteil des elektrischen Systems.
