Verständnis von Quadratwellenformen in der Elektronik

Quadratwellenformen sind ein großer Teil der Funktionsweise elektronischer Geräte, insbesondere in Systemen, die sich mit digitalen Signalen befassen.Diese Wellenformen sind einfach in Form, aber sehr nützlich und wechseln zwischen hohen und niedrigen Werten in einem sauberen, wiederholenden Muster.Sie finden sie in Dingen wie Timer, Uhren, Soundgeneratoren und Steuerungssystemen.In diesem Artikel erfahren Sie, welche Quadrat-, Rechteck- und Pulswellenformen sie aussehen und klingen und wie sie in realen Schaltungen verwendet werden.Sie werden auch sehen, wie quadratische Wellen mit Sinuswellen erstellt werden und wie sie mit verschiedenen Werkzeugen wie Timern, Mikrocontrollern und Signalgeneratoren generiert werden.Egal, ob Sie nur neugierig sind oder an einem Projekt arbeiten, dieser Leitfaden hilft Ihnen, die Quadratwellenformen besser zu verstehen.Fangen wir an.

Katalog

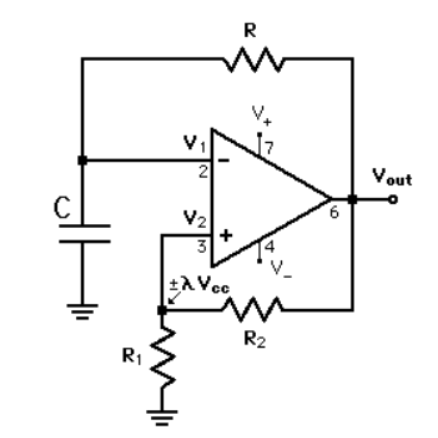

Abbildung 1. Quadratwellenformgenerator

Was sind quadratische, rechteckige und Impulswellenformen?

Quadratische, rechteckige und Impulswellenformen sind Arten von Signalen, die zwischen wechseln zwei Pegel - normalerweise eine hohe und niedrige Spannung.Diese Wellenformen werden häufig in der Elektronik verwendet, insbesondere in Digitale Schaltungen, bei denen Signale sind entweder ein- oder ausgeschaltet, wie 1s und 0s in binär.A Quadratwellenform ist einer der häufigsten.Es schaltet sich gleichmäßig zwischen den hohen und niedrigen Zuständenin jeweils die gleiche Zeit verbrauchen.Dies schafft ein Muster, das wie perfekte Quadrate aussieht, wenn sie in einem Diagramm zu sehen ist, weshalb es eine quadratische Welle genannt wird.

In einer idealen Welt wäre die Veränderung zwischen hoch und niedrig in einer Quadratwellenform augenblicklich - das Signal würde ohne Verzögerung von einem Zustand zum anderen schnappen.Aber im wirklichen Leben braucht diese Verschiebung eine kleine Zeit.Deshalb Erhöhen Sie die Zeit (wie schnell es steigt) und Fallzeit (wie schnell es sinkt) werden bei der Analyse dieser Wellenformen oft genau betrachtet.

Während der Begriff "Quadratwelle" manchmal für eine zweistufige Wellenform verwendet wird, gibt es einen bestimmten Unterschied.Wenn die Wellenform ausgibt mehr Zeit hoch als niedrig - oder umgekehrt - es wird eine rechteckige Wellenform genannt. Es wechselt immer noch zwischen zwei Zuständen, aber die Timing ist nicht gleich.Es kann für kurze Zeit hoch sein und länger niedrig oder umgekehrt.

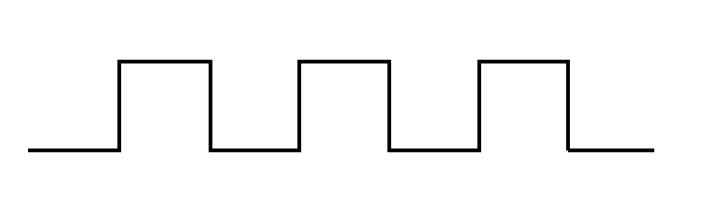

Abbildung 2. Quadratwellenform

Dann gibt es die Pulswellenform.Im Gegensatz zu quadratischen oder rechteckigen Wellenformen wiederholen sich die Impulse nicht immer.Sie können je nach Situation einmal oder gelegentlich passieren.Ein Impuls kann auftreten, wenn eine Spannung einen bestimmten Punkt trifft oder wenn einige Ereignisse ihn auslöst.Diese Impulse werden häufig verwendet, um Daten oder Steuersignale in Schaltkreisen zu senden.

Diese Wellenformen mögen grundlegend erscheinen, aber sie spielen eine große Rolle bei der Art und Weise, wie elektronische Geräte über die Kulissen sprechen, verarbeiten und Aufgaben ausführen.

Wie sieht eine quadratische Wellenform aus?

Eine quadratische Wellenform ist leicht zu erkennen, sobald Sie sie gesehen haben.Es hat eine sehr einfache und scharfe Form - Es springt direkt auf ein hohes Niveau, bleibt dann einen Moment dort fällt direkt auf einen niedrigen Niveau abund wiederholt dieses Muster immer wieder.Auf einem Diagramm oder einem Oszilloskop -Bildschirm sieht es aus wie eine Reihe verbundener Quadrate oder Blöcke, die in einem sauberen, regulären Rhythmus auf und ab gehen.

Was eine Quadratwellenform wirklich „quadratisch“ macht, ist, dass sie eine ausgibt Gleiche Zeit im hohen Zustand wie im niedrigen Zustand.Diese Balance gibt ihm seinen Namen.Wenn Sie es wie ein Muster von Lichtschaltern betrachten würden, wäre es so, als würde man das Licht zwei Sekunden lang für zwei Sekunden, wieder zwei Sekunden lang und so weiter ausschalten.Dieses gleiche Timing wird a genannt 1: 1 Mark-zu-Raum-Verhältnis - Das bedeutet, dass die Zeiten „ON“ und „Off“ übereinstimmen.

Obwohl der Begriff „Quadratwelle“ in technischen Worten ganz locker verwendet wird, wird Wenn die Zeit in hohen und niedrigen Zuständen nicht gleich ist, ist sie keine echte Quadratwellenform mehr.Dann wird es stattdessen zu einer rechteckigen Wellenform.Aber beide teilen sich immer noch denselben Auf- und Ab-zwei-Stufe-Stil-der Unterschied besteht darin, wie lange jede Stufe dauert.Dieses saubere Schaltmuster macht quadratische Wellenformen in der digitalen Elektronik so nützlich, da sie eindeutig eine Änderung von einem Zustand zum anderen zeigen.

Wie klingt eine quadratische Wellenform?

Wenn Sie jemals eine quadratische Wellenform gehört haben, werden Sie feststellen, dass sie einen scharfen, mühsamen Klang hat - viel intensiver als eine glatte Sinuswelle.Diese Härte kommt von der Form der Welle selbst.Da eine quadratische Welle schnelle, plötzliche Sprünge zwischen hohen und niedrigen Pegeln hat, ist das Geräusch, das sie erzeugt, stärker und weniger glatt für das Ohr.

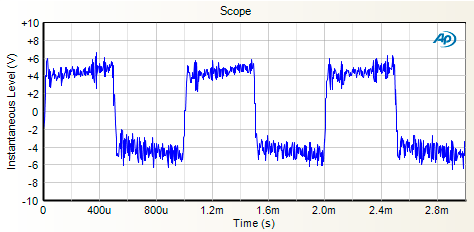

Abbildung 3. Schalldarstellung einer Quadratwellenform

Quadratwellen sind voll von dem, was genannt wird Harmonische - Dies sind zusätzliche Frequenzen, die auf dem Hauptton überlagert sind.Das gibt quadratische Wellen ihren reichen, nervösen Charakter.In Musik- oder Sounddesign ist dies nützlich, wenn Sie einen aufmerksamkeiten oder ein einzigartigen Ton wünschen.Aus diesem Grund werden sie oft in Synthesizern und elektronischen Instrumenten verwendet.Während eine Sinuswelle weich und rein klingt, kommt eine quadratische Welle durch stärker und aggressiver, was großartig sein kann, wenn Sie ein Geräusch haben möchten.

Wichtige Dinge über quadratische Wellenformen

Quadratwellenformen werden in Elektronik häufig verwendet, insbesondere in Digitale Schaltungen.Dies sind Schaltungen, bei denen Signale sind entweder ein- oder ausgeschaltet.Eine quadratische Wellenform passt perfekt, weil es Schalter deutlich zwischen zwei Ebenen: hoch und niedrig.Dies erleichtert Geräten, das Signal zu lesen und auf das Signal zu reagieren.

In digitalen Systemen wird die hohe Ebene normalerweise aufgerufen "1" und das niedrige Level heißt "0". Sie können sie auch als bezeichnet hören als als Hoch und niedrig.Diese Etiketten zeigen, wenn das Signal aktiv oder inaktiv ist.Egal, ob Sie mit einfachen Logikchips oder erweiterten Mikrocontrollern arbeiten, Quadratwellenformen sind häufig Teil des Prozesses.Sie sind es gewohnt Steuerungsaktionen steuern, Daten senden oder Zeit halten In vielen Arten von Geräten.

Da die Spannungsniveaus geringfügig variieren können, die meisten Systeme Definieren Sie einen Bereich für das, was als hoch oder niedrig zählt.Auf diese Weise können Geräte auch dann ordnungsgemäß funktionieren, wenn das Signal jedes Mal nicht gleich ist.Es gibt a Nur wenige wichtige Teile einer Quadratwellenform, die Sie verstehen sollten Um es richtig zu benutzen.

Zeitraum

Die Zeitsperiode zeigt, wie lange es dauert, bis ein vollständiger Zyklus der Wellenform stattfindet.Dazu gehört, von niedrig zu hoch und zurück zu niedrig zu gehen.Sie können dies von einer steigenden Kante zum nächsten oder von einer fallenden Kante zum nächsten messen.Auch wenn der Anstieg oder der Sturz nicht sofort ist, verwenden die Messwerkzeuge immer denselben Triggerpunkt, sodass die Ergebnisse genau bleiben.Wenn Sie die Zeitperiode kennen, können Sie verstehen, wie schnell sich die Wellenform wiederholt.

Frequenz

Die Frequenz zeigt, wie oft die Wellenform in einer Sekunde wiederholt.Es wird in Hertz (Hz) gemessen.Wenn sich eine Wellenform einmal in jeder Sekunde wiederholt, hat sie eine Frequenz von 1 Hz.Wenn es sich tausendmal in einer Sekunde wiederholt, sind das 1000 Hz oder 1 kHz.Mit dieser einfachen Formel können Sie einfach zwischen Frequenz und Zeitraum wechseln:

Frequenz = 1 geteilt nach Zeitraum

Zeitspanne = 1 geteilt durch Frequenz

Amplitude

Amplitude ist die Spannungshöhe der Wellenform.Es kann von unten (niedrig) nach oben (hoch) gemessen werden.In analogen Systemen kann dies als Spitzen- oder Spitzen-zu-Peak-Spannung aufgeführt werden.In digitalen Systemen ist es jedoch wichtiger, ob das Signal als niedrig oder hoch gelesen wird.

In älteren TTL -Systemen kann beispielsweise niedrig eine Spannung zwischen 0 und 0,4 Volt bedeuten.Hoch kann zwischen 2 und 5 Volt liegen.Moderne Systeme verwenden möglicherweise niedrigere Spannungen, aber die allgemeine Idee bleibt gleich.Was zählt, ist, dass das Signal eindeutig in einen niedrigen oder hohen Bereich passt, sodass digitale Geräte erkennen können, was es bedeutet.

Sobald Sie Zeit, Frequenz und Amplitude vertraut machen, finden Sie es einfacher, mit quadratischen Wellenformen in realen Schaltungen zu arbeiten.Diese einfachen Wellenformen können bei richtiger Weise viel tun.

Wie steigen die Quadratwellenformen an und fallen?

Quadratwellenformen sind für ihre scharfen, sauberen Übergänge zwischen hohen und niedrigen Spannungsniveaus bekannt.Aber in der realen Welt sind diese Kanten nicht wirklich sofort.Jede Quadratwellenform braucht eine kleine Menge Zeit, um sich von niedrig nach hoch (als Anstiegszeit bezeichnet) und von hoch bis niedrig (als Fallzeit bezeichnet) zu bewegen.Diese kurzen Übergangsperioden mögen geringfügig erscheinen, können jedoch einen großen Unterschied in der Funktionsweise eines Schaltkreises ausmachen, insbesondere in der digitalen Elektronik, in der das Timing wichtig ist.

Die Anstiegszeit wird aus dem Punkt gemessen, an dem das Signal 10 Prozent seines endgültigen hohen Wertes bis zu dem Punkt erreicht, an dem es 90 Prozent erreicht.Die Sturzzeit wird auf die gleiche Weise gemessen, jedoch von 90 Prozent auf 10 Prozent.Diese spezifischen Punkte vermeiden leichte Rundung oder Geräusche, die zu Beginn oder am Ende eines Übergangs auftreten können.In einigen Fällen sehen Sie möglicherweise Messungen von 5 Prozent auf 95 Prozent, aber das ist seltener.

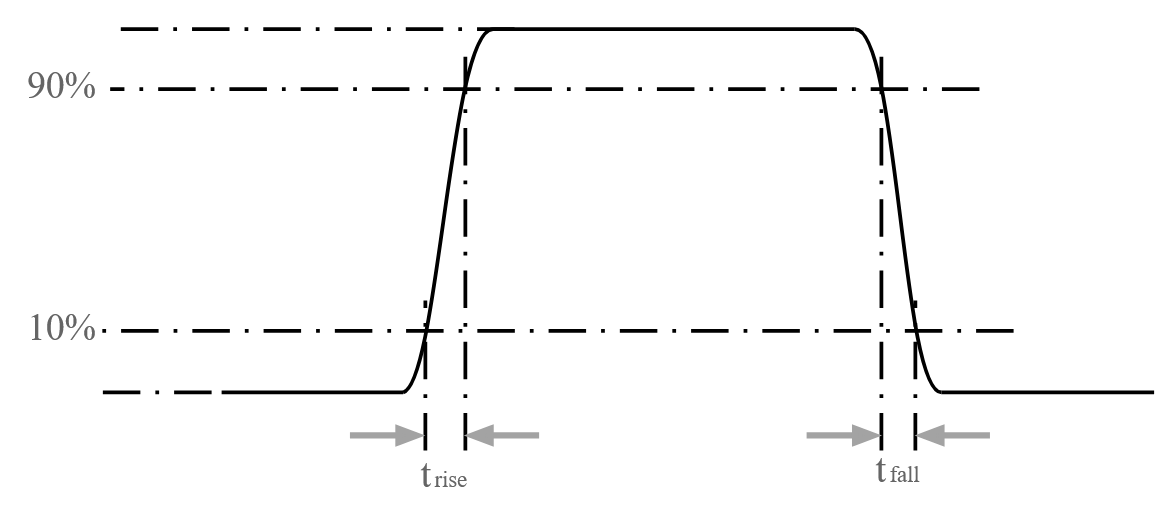

Abbildung 4. Anstiegs- und Fallzeitpunkte in einer Quadratwellenform

Diese Messungen werden häufig in Nanosekunden angegeben, insbesondere in schnellen digitalen Systemen.Wenn die Anstiegs- oder Sturzzeit zu langsam ist, kann dies zu Problemen führen, wie z. B. Fehlinterpretation von Signalen oder Zeitproblemen in der Schaltung.Aus diesem Grund werden in den Spezifikationen von Geräten wie Signalgeneratoren oder Logik -Chips häufig Anstiegs- und Sturzzeitwerte angezeigt.

Wenn Sie wissen, wie schnell eine Wellenform steigt oder fällt, können Sie besser verstehen, ob es in Ihrem Projekt reibungslos funktioniert.Es hilft auch, wenn Sie Fehler beheben oder versuchen, die Signalqualität zu verbessern.Obwohl diese Veränderungen sehr schnell auftreten, sind sie ein wichtiger Bestandteil, wie sich quadratische Wellenformen in realen Schaltungen verhalten.

Wie werden quadratische Wellenformen aus Sinuswellen hergestellt?

Auf den ersten Blick sieht eine quadratische Wellenform ganz anders als eine glatte Sinuswelle aus.Einer ist scharf und blockig, der andere weich und geschwungen.Wenn Sie jedoch eine quadratische Wellenform mit einer sogenannten Fourier -Analyse nach unten brechen, werden Sie feststellen, dass sie tatsächlich hergestellt wird, indem eine Reihe von Sinuswellen zusammengefügt wird.Dies mag überraschend erscheinen, aber es ist eine faszinierende Art zu verstehen, wie Wellenformen aufgebaut sind.

Wenn eine Quadratwellenform analysiert wird, stellt sich heraus, dass es sich um eine Mischung aus mehreren Sinuswellen handelt, die alle miteinander verbunden sind.Diese Wellen werden als Harmonische bezeichnet.Der erste, der als Fundamental bekannt ist, setzt die Hauptfrequenz der Quadratwelle.Dann kommen die anderen: die dritte Harmonische (das dreimal so hoch wie die Häufigkeit der Grundlagen), die fünfte Harmonische, der siebte und so weiter.Jedes von diesen ist ein ungerade zahlenmäßiges Vielfaches der grundlegenden Frequenz, und jeder ist etwas schwächer als das letzte.

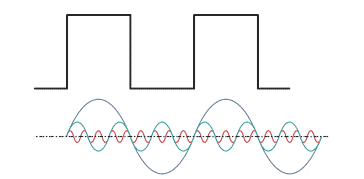

Abbildung 5. Sinuswellenkomponenten, die eine quadratische Welle bilden

Je mehr Harmonische Sie hinzufügen, desto mehr sieht die kombinierte Form wie eine quadratische Welle aus.Wenn Sie nur die grundlegende Sinuswelle hätten, würde sie klingen und wie eine glatte Welle aussehen.Fügen Sie die dritte und fünfte Harmonische hinzu, und es wird quadratischer.Mach weiter und die Wellenform wird schärfer und definierter.

Mathematisch kann eine Quadratwelle als Summe ihrer harmonischen Sinuswellen unter Verwendung der folgenden Gleichung ausgedrückt werden:

Diese Formel zeigt, dass eine perfekte quadratische Welle hergestellt wird, indem nur die ungeraden Harmonischen von Sinuswellen hinzugefügt werden, wobei jede Harmonische weniger Kraft als die zuvor hat.

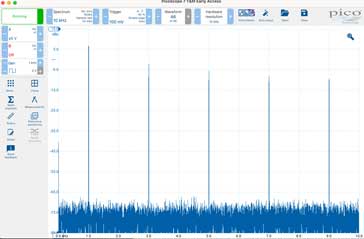

Abbildung 6. Frequenzspektrum einer Quadratwellenform

Wenn Sie eine quadratische Wellenform durch einen niedrigen Passfilter durchgeben - der die höheren Harmonischen ausblockiert -, verlieren Sie einen Teil dieser scharfen Form.Die Kanten werden abgerundet und die Wellenform wird nicht mehr wie ein echtes Quadrat aussehen oder sich mehr verhalten.Das liegt daran, dass diese höheren Harmonischen einer quadratischen Welle ihre scharfen Kanten und schnellen Übergänge verleihen.

Im Spektrumdiagramm einer Quadratwelle sehen Sie starke Signale an den ungeraden Harmonischen-3., 5., 7. und so weiter.Diese Signale sinken an Festigkeit, wenn sie die Frequenz höher werden.Sie werden keine geraden Harmonischen sehen, da die Quadratwellen sie nicht enthalten.Dieses Muster ist Teil dessen, was quadratische Wellenformen ihre einzigartigen Eigenschaften sowohl im Klang als auch im elektronischen Verhalten verleiht.

Zu verstehen, dass eine quadratische Welle aus Sinuswellen gebaut wird, hilft zu erklären, warum sie sich so verhält, wie sie es tut.Unabhängig davon, ob Sie mit Klang, Timing -Signalen oder logischen Impulsen arbeiten, spielt diese versteckte Struktur der Harmonischen eine große Rolle bei der Funktion von Quadratwellenformen in realen Schaltungen.

Verwendung von Quadratwellenformen in realen Schaltungen

Quadratwellenformen werden in vielen verschiedenen Arten von elektronischen Schaltungen verwendet, insbesondere wenn Timing und Kontrolle wichtig sind.Eine der häufigsten Verwendungen ist in Taktsignale.In der digitalen Elektronik wird jeder Betrieb häufig durch einen Taktimpuls festgelegt - eine sich wiederholende quadratische Wellenform, die dem System mitteilt, wann er zum nächsten Schritt wechseln soll.Mikrocontroller, Prozessoren und andere digitale Chips stützen sich auf diesen stetigen Rhythmus, um korrekt zu funktionieren.

Sie finden auch quadratische Wellen in Pulsbreitenmodulation (PWM), mit dem zur Steuerung von Geräten wie Motoren, LEDs oder sogar Audiosignalen verwendet wird.Wenn Sie in jedem Zyklus ändern, wie lange das Signal hoch oder niedrig bleibt, können Sie Dinge wie Helligkeit oder Geschwindigkeit einstellen, ohne die Spannung zu ändern.Dies ist nützlich für Fancontroller, Dimmerschaltungen und Robotik.

Ein weiterer allgemeiner Ort, der quadratische Wellen auftauchen, ist in Schaltkreise umschalten.Diese werden verwendet, um Komponenten schnell ein- und auszuschalten, z.Da sich die Quadratwellen zwischen hohen und niedrigen Zuständen sauber verändern, eignen sie sich perfekt für den Umgang mit diesen Arten von Schaltaktionen.

Sie sind auch hilfreich in Testen und Debuggen.Wenn Sie eine Schaltung entwerfen und überprüfen möchten, wie sie auf Signale reagiert, ist eine quadratische Welle eines Funktionsgenerators häufig das erste, was Sie versuchen werden.Es hilft, wie die Schaltung schnelle Übergänge umgeht, was besonders für Hochgeschwindigkeits- oder digitale Designs wichtig ist.

Wie erzeugt ich quadratische Wellenformen?

Es gibt mehrere einfache und zuverlässige Möglichkeiten, Quadratwellenformen zu erzeugen, unabhängig davon, ob Sie an einem einfachen Elektronikprojekt arbeiten oder ein fortschrittlicheres System aufbauen.Eines der häufigsten Werkzeuge dafür ist das 555 Timer IC.Es ist ein kleiner, kostengünstiger Chip, der seit Jahrzehnten in Hobby- und professionellen Schaltkreisen verwendet wird.Wenn der 555 -Timer im astable Modus eingerichtet ist, erstellt er eine kontinuierliche Quadratwelle und Sie können den Frequenz- und Arbeitszyklus einstellen, indem Sie ein paar Widerstände und einen Kondensator ändern.

Eine andere beliebte Methode ist die Verwendung Mikrocontroller.Diese winzigen programmierbaren Chips, wie die in Arduino oder anderen Entwicklungsboards, können quadratische Wellen über ihre digitalen Ausgangsnadeln erzeugen.Sie können einen kurzen Code schreiben, der in regelmäßigen Abständen einen Stift ein- und ausschaltet.Viele Mikrocontroller unterstützen ebenfalls PWM (Pulsbreitenmodulation)Sie können die hohe und niedrige Zeit jedes Impulses steuern - nützlich, wenn Sie eine quadratische Welle benötigen, die nicht perfekt ausbalanciert ist.

Für eine präzisere oder flexiblere Kontrolle können Sie a verwenden Funktionsgenerator oder Signalgenerator.Dies sind Werkzeuge, mit denen Sie die genaue Frequenz, Amplitude und Form der Wellenform, einschließlich quadratischer Wellen, festlegen können.Sie werden häufig in Labors oder Tests eingesetzt, bei denen Genauigkeit und Reichweite mehr wichtig sind.

Quadratwellenformen können auch mit Verwendung erstellt werden Oszillatorschaltungen.Diese Schaltungen werden unter Verwendung von Komponenten wie Transistoren, Kondensatoren oder operativen Verstärkern erstellt.Je nachdem, wie sie entworfen werden, können sie selbst oder in Kombination mit anderen Wellenformtypen quadratische Wellen erzeugen.

In der digitalen Welt können Sie sogar quadratische Wellenformen verwenden Software .Wenn Sie mit Audio, Simulationen oder digitaler Signalverarbeitung arbeiten, können Sie Code schreiben, der Square -Wave -Daten erstellt und an ein Ausgabegerät sendet.Dies ist in der Musiksynthese oder beim Testen von Software-basierten Systemen häufig vorkommt, für die zeitliche Signale erforderlich sind.

Abschluss

Quadratwellenformen mögen einfach aussehen, aber sie spielen eine große Rolle bei der Funktionsweise elektronischer Systeme.Von Timing und Wechsel zur Schall- und Signalsteuerung werden sie auf viele verschiedene Arten verwendet.Sie haben gesehen, wie sie erstellt werden, wie sie sich verhalten und wo sie in echten Schaltungen auftauchen.Mit diesem Grundkenntnis finden Sie es einfacher, in Ihren eigenen Projekten oder Lernen einfacher zu verstehen oder zu verwenden.
