Widerstand, Induktivität und Kapazität in elektrischen Schaltungen verstehen

Diese Anleitung erklärt deutlich die drei Haupteigenschaften, die steuern, wie der Strom in einem Stromkreis fließt: Widerstand, Induktivität und Kapazität.Es bricht auf, was jeder in einfache Weise bedeutet, wie sie gemessen werden und wie sie in verschiedenen Situationen wirken.Sie erfahren, wie sich Widerstände, Induktoren und Kondensatoren sowohl in Gleichstrom (DC) als auch in Wechselstrom (AC) verhalten, was sich auf ihre Leistung auswirkt und wie sie in Reihe oder parallel arbeiten.

Katalog

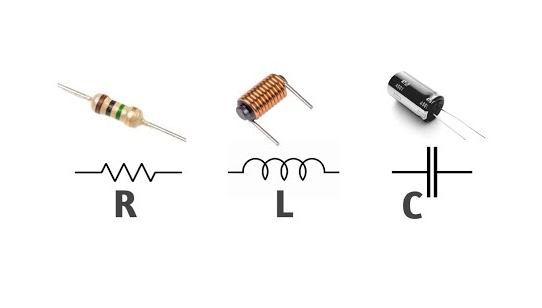

Abbildung 1. Resistenz, Induktivität und Kapazität

Was ist Resistenz, Induktivität und Kapazität?

Elektrische Schaltkreise verwenden drei wichtige Eigenschaften, um zu steuern, wie der Strom fließt: Widerstand, Induktivität und Kapazität.Dies sind keine abstrakten Konzepte, sie beschreiben, was in Komponenten physisch passiert.

Der Widerstand verlangsamt den Strom des elektrischen Stroms.Es wandelt etwas elektrische Energie in Wärme um, basierend auf der Leitfähigkeit des Materials, der Länge des Drahtes und seiner Dicke.Zum Beispiel widersteht ein langer, dünner Kupferdraht den Strom mehr als ein kurzer, dicker.

Die Induktivität misst, wie gut eine Komponente, normalerweise eine Drahtspule, gegen Änderungen des Stroms zurückdrückt.Wenn sich der Strom ändert, baut die Spule ein Magnetfeld auf.Dieses Feld erzeugt dann eine Spannung, die der Änderung widersteht und eine Art elektrische Trägheit erzeugt.

Die Kapazität beschreibt, wie viel elektrische Ladung zwischen zwei Metalloberflächen (Platten) gespeichert werden kann, die durch eine Isolierschicht getrennt sind.Ein Kondensator hält Energie in Form eines elektrischen Feldes und setzt es schnell frei, wenn die Schaltung ihn benötigt.

Wie werden Widerstand, Induktivität und Kapazität gemessen?

Jede dieser drei Eigenschaften hat eine eigene Messeinheit.

Widerstand

Die zur Messung des Widerstand verwendete Einheit wird als Ohm bezeichnet, geschrieben mit dem Symbol Ω.Diese Einheit ist nach benannt nach Georg Ohm, ein Physiker, der untersucht hat, wie sich elektrischer Strom in Schaltkreisen verhält.Ein OHM repräsentiert die Menge an Widerstand, die es einem Stromverstärker ermöglicht, zu fließen, wenn ein Spannungsspannung elektrischer Druck angewendet wird.

Widerstandswerte können stark variieren und häufig kleinere oder größere Einheiten verwenden.Dazu gehören die Milliohm (Mω), was ein Tausendstel eines Ohms ist, die Kiloohm (Kω)das entspricht eintausend Ohm und die megogohm (Mω), was einer Million Ohm entspricht.Diese Einheiten beschreiben alles, von winzigen Drahtwiderständen bis hin zu sehr hochrangigen Komponenten.

Induktivität

Die Induktivität wird in einer Einheit namens die gemessen Henrymit dem Symbol H.Diese Einheit ehrt Joseph Henry, ein Pionier im Elektromagnetismus.Ein Henry ist definiert als die Menge an Induktivität, die erforderlich ist, um einen Volt Elektromotivkraft zu erzeugen, wenn sich der Strom mit einer Rate von einer Ampere pro Sekunde ändert.Da ein Henry eine relativ große Einheit für viele praktische Schaltungen ist, verwenden Sie häufiger kleinere Einheiten wie die Millihenry (MH), was ein Tausendstel eines Heinrichs ist, und der Mikrohenry (µH), das ist ein Millionstel eines Henry.Diese kleineren Einheiten sind nützlich, wenn sie mit Spulen oder Induktoren in elektronischen Geräten wie Radios, Filtern oder Netzteilen arbeiten, bei denen die Induktivitätswerte normalerweise recht gering sind.

Kapazität

Kapazität wird in gemessen Faraden, symbolisiert von F , benannt zu Ehren des Wissenschaftlers Michael Faraday.Eine Farad ist eine große Einheit, die die Kapazitätsmenge darstellt, die für die Aufbewahrung einer Coulomb der Ladung erforderlich ist, wenn ein Volt angewendet wird.In den meisten praktischen elektronischen Schaltkreisen haben Komponenten, die als Kondensatoren bekannt sind, sehr kleine Kapazitätswerte, sodass fast immer kleinere Einheiten verwendet werden.Dazu gehören die Mikrofarad (µF), was eine Millionstel einer Farade ist, die Nanofarad (NF), was ein Milliardenste einer Farade ist, und Der Picofarad (PF), was ein Billionstel einer Farade ist.Diese Untereinheiten ermöglichen es, mit den genauen, winzigen Mengen an elektrischer Speicherung zu arbeiten, die für Zeitschaltungen, Filter und Signalverarbeitung benötigt werden.

Symbole von Widerstand, Induktivität und Kapazität

Die folgende Tabelle zeigt die gemeinsamen Symbole für Widerstand, Induktivität und Kapazität:

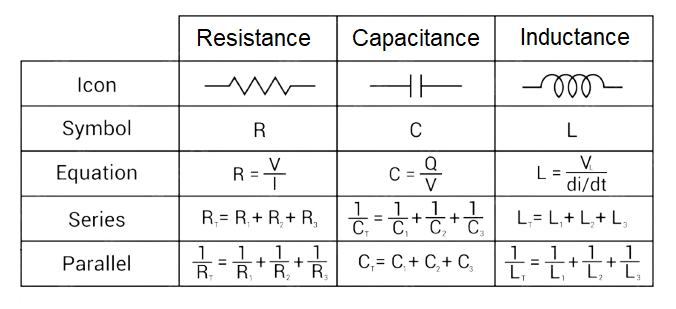

Abbildung 2. Symbole, die in Schaltplänen verwendet werden

Funktionen von Widerstand, Induktivität und Kapazität in Schaltkreisen

Jede Komponente spielt eine eindeutige Rolle bei der Gestaltung des Verhaltens einer Schaltung:

• Widerstände Begrenzen Sie die Strommenge, teilen Sie die Spannung und schützen Sie empfindliche Teile vor zu viel Leistung.Sie helfen auch dabei, die Betriebsbedingungen in analogen Schaltungen zu definieren.

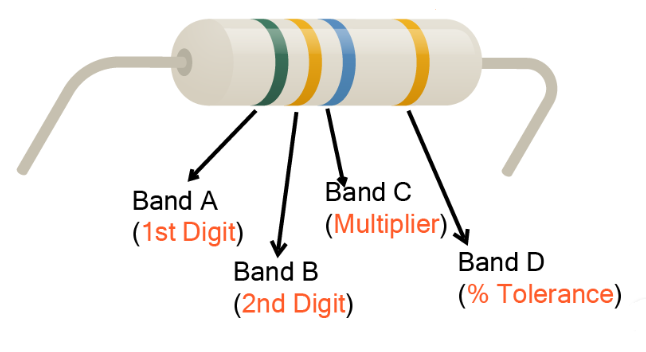

Abbildung 3. Widerstand

• Induktoren Lassen Sie sich langsam ändernde oder stetige Ströme leicht durchlaufen, blockieren Sie jedoch Hochfrequenzsignale.Sie werden in Filtern, Transformatoren und Energiespeichersystemen verwendet.

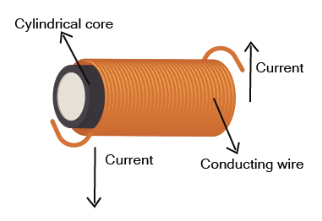

Abbildung 4. Induktor

• Kondensatoren Reagieren Sie schnell auf Spannungsänderungen und speichern und freisetzung Energie fast sofort.Sie helfen dabei, Stromversorgungen zu stabilisieren, DC -Signale in AC -Schaltungen zu blockieren und das Timing zu verwalten.

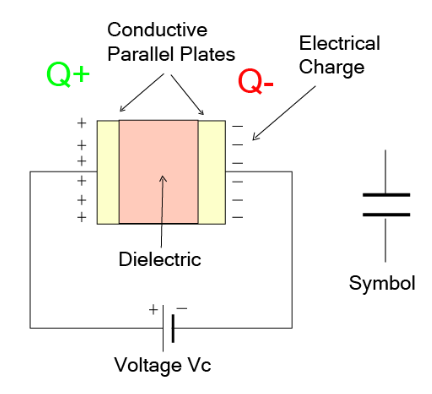

Abbildung 5. Kondensatordiagramm

Verhalten in Gleichstrom (DC) gegenüber Wechselstrom (AC)

Elektrische Komponenten verhalten sich unterschiedlich, je nachdem, ob der Strom DC (stetiger Strömung in eine Richtung) oder Wechselstrom (ändert die Richtung hin und her).

Komponente	Verhalten in DC	Verhalten in AC
Widerstand	Widerspricht dem Stromfluss konsequent;löst Energie als Wärme auf.	Gleich wie in DC;Widerstand bleibt unabhängig davon konstant Frequenz.
Induktor	Anfangs widersteht der Strom;Sobald sich das Magnetfeld stabilisiert, Es lässt Strom frei fließen.	Widerspricht dem Stromfluss mehr, wenn die Frequenz aufgrund von an zunimmt Induktive Reaktanz.
Kondensator	Ermöglicht den Strom zuerst fließen, blockiert ihn aber einmal vollständig aufgeladen.	Ermöglicht den Strom leichter, wenn die Frequenz aufgrund von ansteigt abnehmende kapazitive Reaktanz.

Was beeinflusst das Verhalten jeder Komponente?

Widerstand

Mehrere physikalische Faktoren beeinflussen die Resistenz:

• Länge: Ein längerer Leiter widersetzt sich gegen den Strom mehr.

• Querschnittsbereich: Dickere Drähte haben einen geringeren Widerstand.

• Material: Kupfer und Silber gut verhalten;Gummi oder Kunststoff nicht.

• Temperatur: In Metallen steigt der Widerstand bei Wärme.Bei Halbleitern nimmt es oft ab.

• Frequenz: Hochfrequenz-Wechselstrom fährt in der Nähe der Oberfläche des Leiters und erhöht den effektiven Widerstand (ein Phänomen, das als Hauteffekt bezeichnet wird).

• Verunreinigungen: Zusätzliche Materialien können den Widerstand erhöhen oder senken, je nachdem, wie sie die Leitfähigkeit beeinflussen.

Induktivität

Mehrere Faktoren beeinflussen, wie viel Induktivität eine Spule hat:

• Anzahl der Kurven: Weitere Kurven schaffen mehr Induktivität.

• Spulenlänge: Längere Spulen reduzieren im Allgemeinen die Induktivität.

• Querschnittsfläche: Eine breitere Spule erhöht die Induktivität.

• Kernmaterial: Magnetische Materialien wie Eisen oder Ferritschubinduktivität.

• Form der Spule: Verschiedene Formen beeinflussen, wie sich das Magnetfeld bildet und sich verhält.

• Frequenz: Bei höheren Frequenzen kann sich das Verhalten der Induktivität aufgrund von Kernverlusten und parasitären Effekten verschieben.

• Temperatur: Wärme kann die magnetischen Eigenschaften des Kerns verändern und die Induktivität verändern.

Kapazität

Die Kapazität hängt sowohl von der Struktur als auch von der verwendeten Materialien ab:

• Dielektrisches Material: Materialien mit hoher Permittivität erhöhen die Kapazität.

• Plattenbereich: Größere Teller speichern mehr Gebühren.

• Abstand zwischen Platten: Kleinere Lücken erzeugen mehr Kapazität.

• Dielektrische Festigkeit: Stärkere Isoliermaterialien verarbeiten sicher höhere Spannungen.

• Temperatur: Wärme kann die Fähigkeit des Isoliermaterials beeinflussen, die Ladung zu speichern.

• Anzahl der Platten: Weitere Platten, die mit einer parallelen Erhöhung der Gesamtkapazität verbunden sind.

Widerstand in Reihe und parallelen Schaltungen

Serienverbindung

Abbildung 6. Widerstand in Reihe

Wenn Widerstände nacheinander auf einem einzigen Weg eingereiht sind, sollen sie in Reihe sind.In diesem Setup fließt der elektrische Strom durch jeden Widerstand wiederum, ohne sich zu verzweigen.Da der Strom alle durch sie gelangen muss, fügt jeder Widerstand den Gesamtwiderstand hinzu.

Der Gesamtwiderstand ist nur die Summe jedes einzelnen Widerstandes:

$$R_{\mathrm{Gl}}=R_1+R_2+R_3+\dots +R_N$$

Das Hinzufügen weiterer Serienwiderstände erhöhen immer den Gesamtwiderstand.Je mehr Sie hinzufügen, desto schwieriger wird es, dass der Strom durch die Schaltung passt.

Parallele Verbindung

Abbildung 7. paralleler Widerstand

In einem parallelen Aufbau wird jeder Widerstand über die gleichen zwei Punkte angeschlossen, wodurch mehrere Pfade für den Strom erzeugt werden.Anstatt durch einen Pfad gezwungen zu werden, spaltet sich der Strom und fließt separat durch jeden Widerstand.

In diesem Fall nimmt der Gesamtwiderstand tatsächlich ab.Die verwendete Formel basiert auf den Rezipieren der Widerstände:

$$\left(\frac{1}{R_{\mathrm{Gl}}}\right)=\left(\frac{1}{R_1}\right)+\left(\frac{1}{R_2}\right)+\left(\frac{1}{R_3}\right)+\dots$$

Das Hinzufügen von mehr parallelen Widerständen ergibt den Strom mehr Pfade, was den Gesamtwiderstand verringert.Unabhängig davon, wie groß die einzelnen Widerstände sind, ist der Gesamtwiderstand in einem parallelen Setup immer geringer als der kleinste.

Induktivität in Reihe und parallelen Schaltungen

Serienverbindung

Abbildung 8. Induktivität in Reihe

Durch das Einsetzen von Induktoren in Serie werden ihre Auswirkungen kombiniert.Genau wie Widerstände summiert sich ihre Gesamtinduktivität:

$$L_{\mathrm{Gl}}=L_1+L_2+L_3+\dots +L_N$$

Jeder Induktor widersetzt sich den Veränderungen in der aktuellen und in Serie kombinieren sie noch mehr Opposition.Diese erhöhte Induktivität kann in Schaltkreisen nützlich sein, in denen langsame Stromänderungen gewünscht werden, z. B. in Filtern oder Transformatoren.

Parallele Verbindung

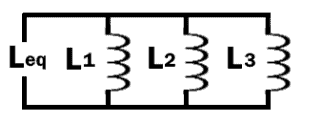

Abbildung 9. Induktivität parallel

In einem parallelen Aufbau sind Induktoren über die gleichen zwei Spannungspunkte angeschlossen und bieten mehrere Wege für die magnetische Energiespeicherung.

Die Formel zur Berechnung der Gesamtinduktivität parallel ist:

$$\left(\frac{1}{L_{\mathrm{Gl}}}\right)=\left(\frac{1}{L_1}\right)+\left(\frac{1}{L_2}\right)+\left(\frac{1}{L_3}\right)+\dots$$

Ähnlich wie bei Widerständen parallel werden mehr Induktoren die Gesamtinduktivität verringert.Mit diesem Setup kann der Strom zwischen den Induktoren verteilen, wodurch die Netto -Opposition gegen aktuelle Änderungen verringert wird.

Kapazität in Reihe und parallelen Schaltungen

Serienverbindung

Abbildung 10. Kapazität in Reihe

Wenn Kondensatoren in Reihe angeschlossen sind, wird die Gesamtkapazität kleiner als die eines einzelnen Kondensators in der Gruppe.Dies liegt daran, dass jeder Kondensator die Gesamtspannung teilt, aber alle die gleiche Menge an Ladung halten.

Die äquivalente Kapazität wird unter Verwendung dieser gegenseitigen Formel berechnet:

$$\left(\frac{1}{C_{\mathrm{Gl}}}\right)=\left(\frac{1}{C_1}\right)+\left(\frac{1}{C_2}\right)+\left(\frac{1}{C_3}\right)+\dots$$

Dieses Setup wird häufig verwendet, wenn Sie die Gesamtkapazität reduzieren oder die Spannungsbewertung erhöhen müssen.Da die Spannung auf die Kondensatoren unterteilt wird, hat jeder weniger Stress, was die Zuverlässigkeit bei Hochspannungsanwendungen verbessern kann.

Parallele Verbindung

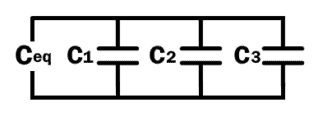

Abbildung 11. Kapazität parallel

Wenn Kondensatoren nebeneinander angeordnet sind, sind sie parallel.In dieser Konfiguration erhält jeder Kondensator die gleiche Spannung, speichert jedoch unabhängig voneinander.

Die Gesamtkapazität ist einfach die Summe der einzelnen Werte:

Durch das Hinzufügen weiterer Parallelen mehr Kondensatoren erhöht sich die Gesamtladung, die die Schaltung halten kann.Dies ist nützlich bei Stromversorgungssystemen, bei denen eine höhere Energiespeicherung erforderlich ist.

Vergleichstabelle

Parameter	Widerstand (R)	Kapazität (C)	Induktivität (L)
Physisches Eigentum	Opposition gegen den Stromfluss (wie Reibung für Elektronen)	Fähigkeit, Energie in einem elektrischen Feld zu speichern	Fähigkeit, Energie in einem Magnetfeld zu speichern
Energie	Löst sich als Wärme ab	Speichert Energie vorübergehend als elektrisches Potential	Speichert Energie vorübergehend als Magnetfeld
Frequenzverhalten	Unabhängig von der Häufigkeit	Die Impedanz nimmt mit Frequenz ab	Impedanz nimmt mit Frequenz zu
Reaktanz	Keine (rein resistiv)	Xc = 1 / ωc	Xl = ωl
Phasenbeziehung	Spannung und Strom sind in Phase	Strom führt die Spannung um 90 °	Spannung führt den Strom um 90 °
Stromverbrauch	Echte Kraft wird als Wärme abgelöst	Kein wirklicher Stromverbrauch;Nur reaktive Kraft	Kein wirklicher Stromverbrauch;Nur reaktive Kraft
Einheit	Ohm (ω)	Faraden (f)	Henry (h)
Antwort auf DC	Konstanter Widerstand	Fungiert als offener Stromkreis (blockiert DC)	Fungiert als Kurzschluss (zulässt anfangs DC)
Antwort auf AC	Gleicher Widerstand wie bei DC	Die Reaktanz nimmt mit höherer Frequenz ab	Die Reaktanz nimmt mit höherer Frequenz zu
Vorübergehende Reaktion	Sofortig	Verzögerte Reaktion aufgrund von Aufladung/Entladung	Verzögerte Reaktion aufgrund von Magnetfeldaufbau
Wellenformverhalten	Keine Wirkung auf die Wellenformform	Verändert Amplitude und Phase;Filtersignale	Verändert Amplitude und Phase;Filter und verzögert Signale
Anwendungen	Spannungsteiler, Heizungen, Strombegrenzung	Energiespeicherung, Kopplung/Entkopplung, Filter, Oszillatoren	Drosseln, Transformatoren, Motoren, Filter, Oszillatoren
Energiespeichermedium	Keine (Energie verloren als Wärme)	Elektrisches Feld zwischen Tellern	Magnetfeld um Spule
Erstes Verhalten der Spannung	Sofortige Antwort	Plötzliche Spannungsänderung verursacht Stromspitze	Die plötzliche Spannung führt zu einem langsamen Anstieg des Stroms
Integration in Filter	Selten allein in Filtern verwendet	Wird in Tiefpass-, Hochpass- und Bandpassfiltern verwendet	Häufig in LC- und RLC -Filtern
Phasenwinkel der Impedanz	0 ° (rein resistiv)	–90 ° (rein kapazitiv)	+90 ° (rein induktiv)
Polaritätsempfindlichkeit	Nicht polaritätsempfindlich	Polarität ist in elektrolytischen Kondensatoren wichtig	Nicht polaritätsempfindlich
Wärmeempfindlichkeit	Der Widerstand variiert mit der Temperatur	Die Kapazität kann sich bei der Temperatur leicht ändern	Die Induktivität kann mit Kernmaterial und Temperatur variieren

Abschluss

Widerstand, Induktivität und Kapazität leisten jeweils einen besonderen Job in einem Stromkreis.Der Widerstand verlangsamt den Strom und verwandelt Energie in Wärme.Die Induktivität drückt zurück, wenn sich der Strom unter Verwendung von Magnetfeldern ändert.Kapazität speichert elektrische Energie und freisetzt sie bei Bedarf.Diese Komponenten wirken in DC und AC unterschiedlich, und ihr Verhalten ändert sich auch auf der Grundlage ihrer Verbindung und ihren Materialien, aus denen sie bestehen.Zusammen helfen diese drei Teile, wie sich der Strom bewegt und viele elektronische Geräte ordnungsgemäß funktionieren.
