Verständnis des Silizium-kontrollierten Gleichrichters (SCR)

Der Siliziumkontrollierte Gleichrichter (SCR) ist ein wesentlicher Bestandteil der Leistungselektronik und entwickelt sich aus der einfacheren Shockley-Diode.Die Shockley -Diode fungierte als Basisschalter, konnte aber extern nicht kontrolliert werden.Das Hinzufügen eines Gate -Terminals, um die SCR zu erstellen, ermöglichte eine präzise Steuerung über seine Leitung und verwandeln Sie sie in eine aktive Komponente, um die Stromversorgung in verschiedenen Schaltungen zu verwalten.Dieser Artikel behandelt die Struktur und den Betrieb des SCR, einschließlich seiner internen Konfiguration und des positiven Rückkopplungsmechanismus für effizientes Schalten.Es erklärt unterschiedliche Auslösermethoden und die Notwendigkeit einer kontrollierten Aktivierung für eine zuverlässige Leistung.In dem Artikel wird auch die Testen von SCR -Funktionen erörtert, verwendet in der Wechselstrom -Leistungssteuerung, in der erweiterten Triggertechniken, den SCR -Arten und neuen Trends in der SCR -Technologie.Ziel ist es, ein klares Verständnis für SCRs, ihre Funktionsweise und ihre Rolle in der modernen Elektronik zu vermitteln.

Katalog

Shockley -Diode zu Scrin

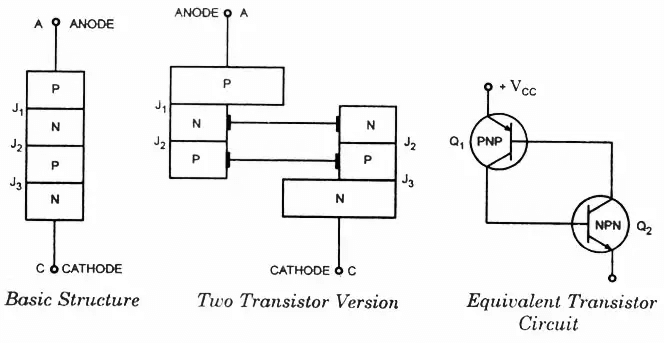

Abbildung 1: Shockley Diode

Die Shockley -Diode, eine frühe Version des PNPN -Geräts, arbeitet als Basisschalter, der eingeschaltet wird, wenn sie eine bestimmte Spannung erreicht.Es hat jedoch nur eine begrenzte Verwendung, da es die Kontrolle über das Schalten fehlt.Die Einführung des SCR verbessert die Shockley -Diode durch Hinzufügen eines Gate -Terminals.Diese Zugabe ermöglicht die externe Steuerung des Leitungszustands des Geräts und wechselt ihn von einem einfachen Schalter in eine aktive Komponente, die höhere Leistungsstufen mit größerer Genauigkeit verarbeiten kann.Diese Veränderung erhöht den Nutzen des Geräts erheblich und macht es für viele weitere elektronische Schaltkreise geeignet.

Die Siliziumkontrollierte Gleichrichterstruktur

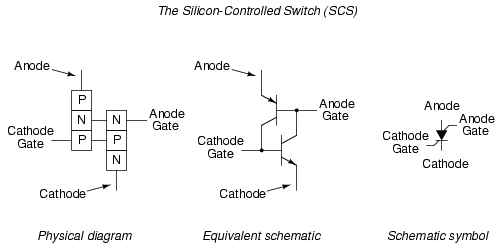

Abbildung 2: Siliziumkontrollierter Schalter

Die Entwicklung von einer Shockley -Diode zu einem SCR beinhaltet das Hinzufügen eines Gate -Terminals zu der vorhandenen PNPN -Struktur.Mit diesem Gate -Anschluss kann der SCR durch ein externes Signal gesteuert werden, um das Gerät nach Bedarf ein- und auszuschalten.Diese Änderung macht die SCR zu einer aktiven Komponente und erweitert ihre Verwendung in verschiedenen elektronischen Schaltungen erheblich.Die Fähigkeit, die Schaltwirkung mit einem externen Signal zu steuern, schafft neue Möglichkeiten für eine präzise Stromverwaltung, die für moderne elektronische Anwendungen sehr nützlich ist.

Struktur und Betrieb eines SCR

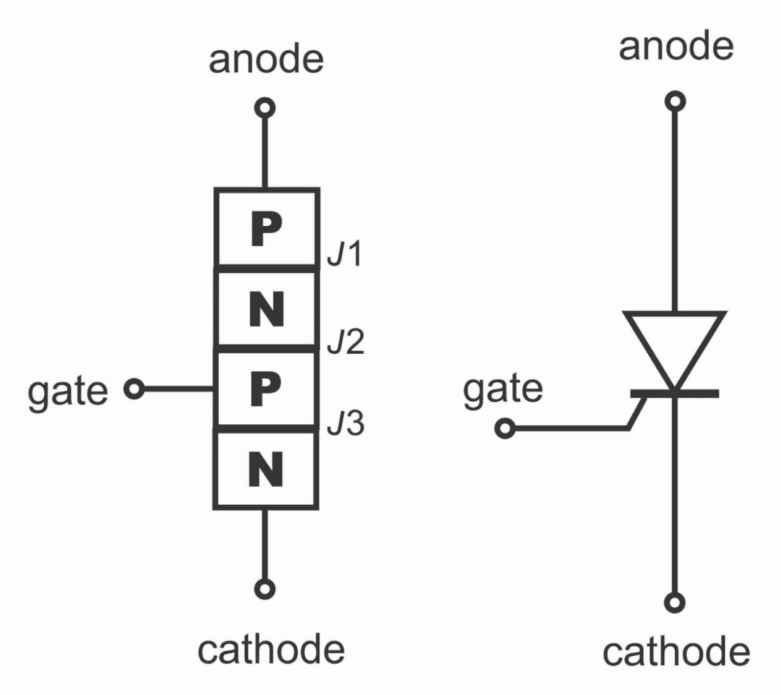

Abbildung 3: Struktur und Betrieb eines SCR

Ein SCR besteht aus vier Halbleiterschichten, die drei PN -Verbindungen mit einer Anode, einer Kathode und einem Gate -Terminal bilden.Wenn das Tor nicht verbunden bleibt, wirkt der SCR wie eine Shockley -Diode und schaltet sich ein, wenn die Breakover -Spannung erreicht ist.Durch das Auftragen einer kleinen Spannung auf das Tor kann der SCR absichtlich ausgelöst werden.

SCR -Leitungsweg

Wenn ein kleiner Strom auf das Tor angelegt wird, schaltet der untere Transistor im SCR ein.Diese Aktion schaltet dann den oberen Transistor ein und erstellt eine Schleife, die den SCR im "On" -Zustand hält, sodass der Strom von der Anode zur Kathode fließen kann.Danach wird der Gate -Strom nicht mehr benötigt, um den SCR einzuhalten.Der SCR hat zwei Transistoren, die zusammenarbeiten, um es festzuhalten, sobald es beginnt.Dieses Design hilft dem SCR -Schalter schnell von Off zum Ein.

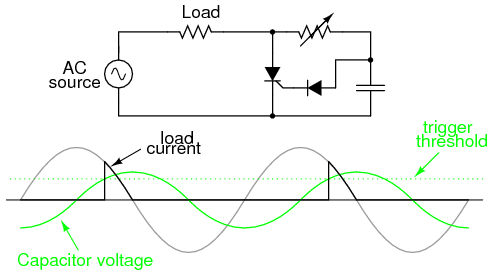

Abbildung 4: SCR -Leitungsweg

Um zu verstehen, wie ein SCR funktioniert, schauen Sie sich das interne Setup an.Wenn ein Impuls an das Tor geschickt wird, aktiviert er den unteren Transistor, wodurch der Strom durch den oberen Transistor gelangen und den unteren eingeschaltet hält.Diese Schleife stellt sicher, dass der SCR eingeschaltet bleibt, bis der Strom unter ein bestimmtes Niveau fällt, der als Holding -Strom bezeichnet wird.Dies macht SCRs nützlich, um die Stromversorgung zuverlässig zu wechseln und zu verwalten.

Auslöser- und Schussmethoden

Auslöser, auch Brand bezeichnet, bedeutet, dass ein Spannungsimpuls auf das Gate -Anschluss des SCR angewendet wird.Diese Methode stellt sicher, dass der SCR nur bei Bedarf eingeschaltet wird, egal ob die Spannung über dem Breakover -Punkt liegt.Reverse -Auslöser, das den SCR ausschaltet, indem eine negative Spannung auf das Gate angewendet wird, kann ebenfalls durchgeführt werden, ist jedoch weniger effizient, da es viel Strom erfordert.

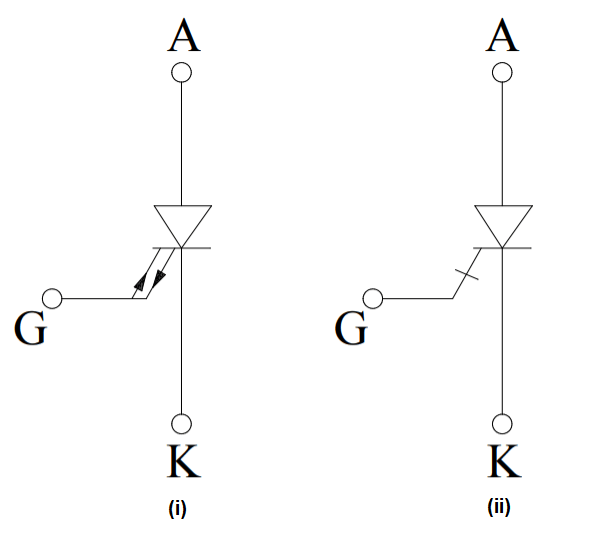

Gate Turn-Off Thyristor (GTO) Symbol

Abbildung 5: GTO -Symbol

Das Auslösen eines SCR ist der Schlüssel zu seinem Betrieb.Der Gate -Strom, der zum Auslösen eines SCR benötigt wird, ist viel niedriger als der Strom, der durch das Gerät fließt und eine gewisse Verstärkung liefert.Sobald der SCR ausgelöst wurde, bleibt er im leitenden Zustand, bis der Strom durch die Strömung unter ein bestimmtes Niveau fällt, der als Haltestrom bezeichnet wird.Dieses Merkmal ist sehr nützlich in Anwendungen, bei denen ein kontrolliertes Schalten erforderlich ist, um sicherzustellen, dass der SCR eingeschaltet bleibt, bis der Laststrom ausreicht, um sie auszuschalten.Diese kontrollierte Aktivierung und Deaktivierung machen SCRs für Anwendungen sehr geeignet, die eine präzise Stromverwaltung erfordern.

Testen von SCR -Funktionen

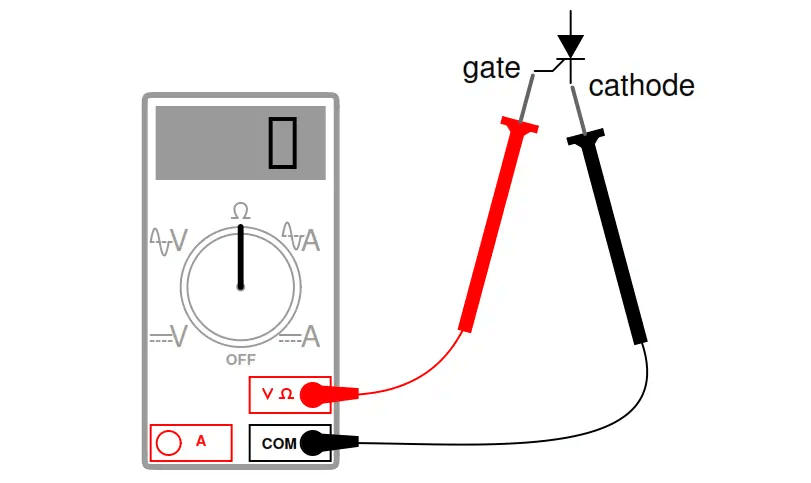

Um zu testen, ob ein SCR funktioniert, können Sie mit einer Basisprüfung mit einem Ohmmeter beginnen, um die Übergabe von Gate-to-Cathoden zu messen.Dieser einfache Test reicht jedoch nicht aus.Sie müssen auch sehen, wie der SCR unter Last funktioniert.Richten Sie für einen gründlichen Test eine Schaltung mit einer DC -Stromquelle und Drückenschaltern ein, um zu beobachten, wie sich der SCR bei einer Last ein- und ausschaltet.

Abbildung 6: SCR -Testschaltung

Um sicherzustellen, dass SCRs korrekt funktionieren, sind mehrere Schritte an ihren Tests beteiligt.Ein einfacher Testkreis kann unter Verwendung einer Gleichstromversorgung, einem Lastwiderstand und einer Pushbutton -Schalter erstellt werden, um die Auslöser- und Halteprozesse zu simulieren.Indem man das Verhalten des SCR in diesem Setup beobachtet, kann man seine Fähigkeit bestätigen, sich wie erwartet festzuhalten und auszuschalten.Dieser Testprozess hilft bei der Diagnose potenzieller Probleme und gewährleistet die Zuverlässigkeit von SCRs in realen Anwendungen.Umfassende Tests unter den tatsächlichen Lastbedingungen helfen dabei, Schwächen oder Defekte im SCR zu finden, um eine zuverlässige Leistung in anspruchsvollen Anwendungen zu gewährleisten.

SCR -Steuerung der Wechselstromkraft

SCRs werden häufig verwendet, wenn große Strommengen umgeschaltet werden müssen, aber die Steuerungskreise verarbeiten nur einen kleinen Strom und die Spannung zur Einfachheit und Zuverlässigkeit.Dies macht SCRs perfekt für Situationen, die starke, aber empfindliche Kontrollmechanismen benötigen.Beispielsweise kann die Torscheuerung eines SCR bis zu 50 Mikrowatt (1 V, 50 µA) betragen, um sicherzustellen, dass die Betätigungskontakte dieses kleine Signal nur verwalten.Sobald der SCR ausgelöst wird, kann der SCR die Ausgangslasten direkt verarbeiten und schalten, wodurch bis zu 100 Watt oder mehr bereitgestellt wird.Dies ermöglicht eine effiziente Steuerung von Hochleistungssystemen mit minimaler Belastung der Steuerschaltung.

Abbildung 7: SCR in der Wechselstromregelung

In Bezug auf ihre Funktionsweise ist das umgekehrte Verhalten des SCR wie eine typische Silizium -Gleichrichterdiode, die als offener Stromkreis fungiert, wenn eine negative Spannung zwischen Anode und Kathode angewendet wird.In der Vorwärtsrichtung blockiert der SCR den Stromfluss, bis die Spannung einen bestimmten Breakover -Punkt überschreitet, es sei denn, ein Gate -Signal wird angelegt.Wenn die Vorwärtsbrecherspannung übertroffen oder ein geeignetes Gate-Signal eingeführt wird, wechselt der SCR schnell in einen leitenden Zustand, wobei ein niedriger Vorwärtsspannungsabfall dem eines Einteilungsrichters mit einem Kreuz ähnlich ist.Diese schnelle Schaltfähigkeit stellt sicher, dass der SCR zuverlässig Hochleistungslasten verwalten kann und gleichzeitig einen geringen Strombedarf für Steuervorgänge beibehält.

Abbildung 8: Serienschalter

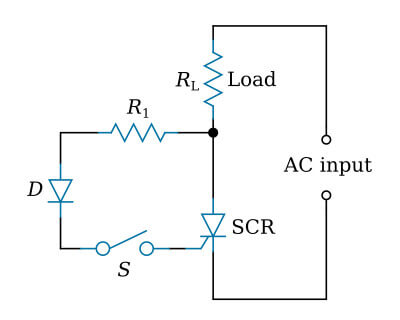

Die obige Abbildung zeigt einen einfachen Serienschalter, der ein AC -Signal an das SCR -Tor sendet.Der Widerstand R1 begrenzt den Gate -Strom, um ihn zu schützen, während die Diode D verhindert, dass die Rückspannung das Gate während des nicht -leitenden Zyklus beeinflusst.Die mit der Anode angeschlossene Last (RL) kann innerhalb der SCR -Grenzen einen beliebigen Wert sein.Dieses Setup stellt sicher, dass der SCR zuverlässig arbeitet, wobei kontrolliertes Auslösen und Schutz vor elektrischer Spannung.

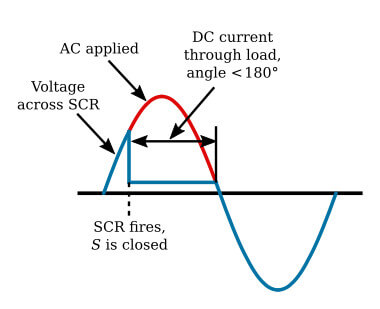

Abbildung 9: Wechselstromwellenformen

Wenn Switch S geöffnet ist, bleibt der SCR ausgeschaltet, auch wenn eine Wechselstromleistung vorhanden ist.Durch Schließen von Switch s kann der positive Teil des Wechselstromzyklus das SCR auslösen, wodurch er läuft, da die Anode positiv ist.Der SCR schaltet weniger als die Hälfte des Zyklus ein und bleibt während des negativen Teils des Zyklus ausgeschaltet.Schließen s steuern, wenn der SCR eingeschaltet wird, sodass der Strom durch die Last fließen kann.Um den Strom zu stoppen, können Sie Schalter öffnen oder auf den negativen Zyklus warten, der den SCR ausschaltet.Dieses Setup ermöglicht eine einfache Steuerung des Stromflusses in der Schaltung.

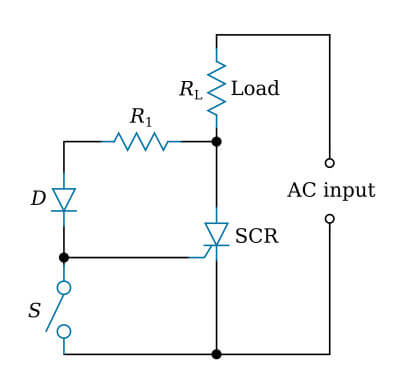

Abbildung 10: Shunt Switch

Um einen SCR zu steuern, können Sie DC am Tor verwenden.Das Auftragen von DC auf das Tor macht das SCR ein.Ein anderer Weg ist die Verwendung eines Schalters zwischen Tor und Kathode.Das Öffnen des Schalters dreht das SCR ein, sodass der Strom durch die Last fließen kann.Um den SCR auszuschalten und den Strom zu stoppen, schließen Sie den Schalter oder wenden Sie eine negative Spannung auf die Anode an.Diese Methode hilft bei der Steuerung von Geräten wie Motorgeschwindigkeiten und Leistungsstufen.

Abbildung 11: Laststrom mit geschlossenem Schalter

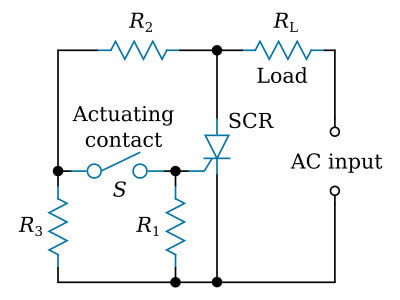

Es werden zwei weitere einfache Methoden zum Schalten der Stromversorgung auf Ladungen dargestellt.In der ersten Schaltung liefert das Schließen des betätigten Kontakts die Stromversorgung der Last, während der Kontakt die Stromversorgung öffnet.Umgekehrt arbeitet der zweite Schaltkreis umgekehrt: Die Leistung wird nur dann an die Last geliefert, wenn der Kontakt geöffnet ist.Beide Schaltungen können mit einer Gleichstromversorgung anstelle des angezeigten Wechselstroms auf "Latch" eingerichtet werden.

In der ersten Schaltung liefert ein Spannungsteiler aus Widerständen R2 und R3 das SCR.Dies ermöglicht dem SCR, wenn der Kontakt geschlossen ist.In der zweiten Schaltung hat das Schließen des Schalters das Gate und die Kathode das gleiche Potential, wodurch das SCR es abbricht und somit die Stromversorgung auf die Last abschneidet.Dieses einfache Setup sorgt für eine klare und vorhersehbare Steuerung der Leistung für die Last in beiden Konfigurationen.

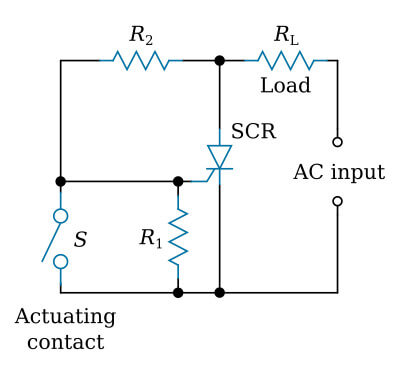

Abbildung 12: Laststrom mit offenem Schalter

Wechselstromleistung kann mit der unten gezeigten Schaltung gesteuert werden.In diesem Setup sind zwei SCRs hintereinander verbunden, um beide Halbzyklen der Wechselspannung zu verwalten.Diese Konfiguration stellt sicher, dass jeder SCR einen halben Zyklus der Wechselstromwellenform behandelt, wodurch die an die Last gelieferte Leistung eine effiziente und präzise Steuerung ermöglicht.

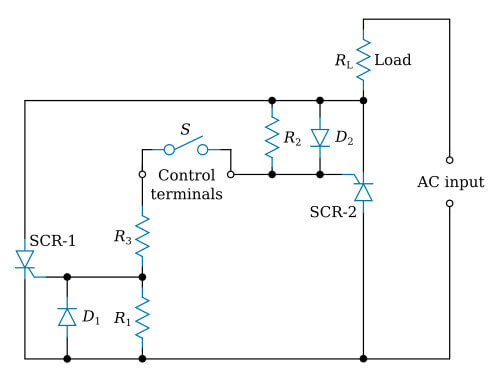

Abbildung 13: Wechselstromschalter mit zwei SCRs

Der Kontrollstrom fließt über den Widerstand R3 zu den Gates, wenn ein externer Schalter (mechanisch oder elektronisch) die Steuerklemmen verbindet.Dieser Schalter kann von verschiedenen Sensoren wie Licht, Wärme oder Druck gesteuert werden, die einen elektronischen Verstärker aktivieren.Wenn der Schalter schließt, werden die SCRs mit jedem Wechselstromzyklus ausgelöst, sodass die Leistung zur Last fließen kann.Wenn sich der Schalter öffnet, feuern die SCRs nicht und es wird keine Leistung für die Last geliefert.Dieser Mechanismus verwaltet effektiv die an die Belastung gelieferte Wechselstromkraft.

Anwendungen und Arten von SCRs

SCRs werden in vielen Feldern verwendet, da sie starke Kontrollmerkmale haben.Dazu gehören Leistungsumwandlungen, Motorsteuerung und Beleuchtungssysteme.Es wurden verschiedene Arten von SCRs entwickelt, um bestimmte Bedürfnisse zu erfüllen:

Standard -SCR: Für allgemeine Zwecke verwendet.

Schnelles Schalten -SCR: Entwickelt für hochfrequente Anwendungen.

Light-ausgelöste SCR (LTS): Verwendet Licht zum Auslösen und sorgt für eine elektrische Isolation.

Gate Turn-off Scr (GTO): Ermöglicht sowohl Einschalten als auch Ausschalten.

Reverse Blocking Scr: Kann Strom in beide Richtungen blockieren.

Drei-Phasen-Brücken-SCR-Steuerung der Last

Jede Art von SCR wird für bestimmte Bedürfnisse erstellt.Standard-SCRs sind flexibel und in vielen Anwendungen verwendet, während sich schnelle SCRs perfekt für Hochgeschwindigkeitsvorgänge eignen.Light-ausgelöste SCRs (LTS) verwenden Licht, um das Tor auszulösen, was eine hervorragende elektrische Isolation bietet.Die Gate-Turn-Off-SCRs (GTO) kann sowohl ein- als auch ausschalten, was sie für Hochleistungsanwendungen geeignet ist.Reverse -Blocking -SCRs sind so konzipiert, dass der Stromfluss in beide Richtungen blockiert und deren Verwendung in Szenarien für die Stromversorgungssteuerung verbessert wird.

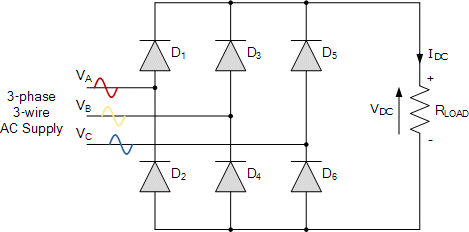

Abbildung 14: Drei-Phasen-Brücken-SCR-Steuerung der Last

Praktische Anwendungen und erweiterte Verwendung von SCRs

SCRs werden in vielen Anwendungen aufgrund ihrer starken Kontrollmerkmale häufig verwendet.Einige bemerkenswerte Anwendungen umfassen:

Leistungsumwandlungssysteme: SCRs sind Schlüsselkomponenten in Leistungsumwandlungssystemen, die den Wechsel von Wechselstrom zu DC -Leistung verwalten und umgekehrt.Diese Systeme werden sowohl in industriellen Umgebungen als auch in der Unterhaltungselektronik verwendet, in denen eine stabile und zuverlässige Stromversorgung erforderlich ist.

Motorsteuerung: In Motorsteuerungsanwendungen stellen SCRs die Geschwindigkeit und das Drehmoment von Elektromotoren ein.Durch Ändern des Brennwinkels steuern die SCRS die an den Motor gelieferte Leistung und ermöglicht eine präzise Kontrolle über den Betrieb.

Beleuchtungssysteme: SCRs werden verwendet, um die Lichter glatt zu dunkeln, indem der Phasenwinkel der Wechselstromversorgung gesteuert wird.Diese Fähigkeit bietet Energieeinsparungen und verbessert das Ambiente in Beleuchtungsanwendungen.

Heizkontrollen: In Heizanwendungen regulieren SCRs die für Heizelemente gelieferte Leistung und halten die gewünschte Temperatur mit hoher Genauigkeit bei.Dies ist insbesondere bei industriellen Prozessen nützlich, die eine präzise Temperaturkontrolle erfordern.

Schutzschaltungen: SCRs wirken als Brechhalsstangen in Schutzschaltungen, die die Stromversorgung im Falle eines Überspannungszustands zum Schutz empfindlicher elektronischer Komponenten vor Beschädigungen verfolgen.

Die breite Palette der Anwendungen zeigt die Flexibilität und Nützlichkeit von SCRs in der modernen Elektronik, bei denen eine präzise Kontrolle und die zuverlässige Leistung erforderlich sind.

Detaillierte Analyse der SCR -Eigenschaften

Das Verständnis der spezifischen Merkmale von SCRs ist der Schlüssel für ihre effektive Verwendung.Die wichtigsten Merkmale sind:

Gate -Triggerspannung (v_Gt)

Die minimale Gatespannung, die zum Einschalten des SCR erforderlich ist.

Strom halten (i_H)

Der Mindeststrom, der erforderlich ist, um den Leitfaden zu halten.

Strömungsstrom (ich_L)

Der minimale Strom, der erforderlich ist, um den SCR im "Ein" -Zustand zu halten, nachdem der Gate -Trigger entfernt wurde.

Spannungsspannung (V)_Bo)

Die Spannung, bei der sich der SCR ohne einen Gate -Strom einschaltet.

Vorwärtsspannungsspannung (v_DRM)

Die maximale Spannung, die der SCR in die Vorwärtsrichtung blockieren kann, ohne zu leiten.

Reverse Blocking -Spannung (v_RRM)

Die maximale Spannung, die der SCR in umgekehrter Richtung blockiert kann.

Spannungsabfall im Stadium (v_Tm)

Die Spannung fällt beim Leitenden über den SCR.

DV/DT -Bewertung

Die maximale Anstiegsrate der Off-State-Spannung, die der SCR standhalten kann, ohne einzuschalten.

DI/DT -Bewertung

Die maximale Anstiegsrate des On-State-Stroms, den der SCR ohne Beschädigung verarbeiten kann.

Schriftzüchter und Schaltkreise

Um die Zuverlässigkeit von SCRs in praktischen Anwendungen zu verbessern, werden häufig Schutzschaltungen verwendet.Eine übliche Methode ist die Verwendung von Snubber -Schaltungen.Snubber Circuits schützen SCRs von hohen DV/DT- und DI/DT -Spannungen, die ein frühzeitiges Versagen verursachen können.

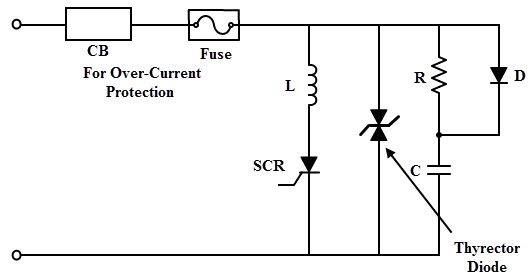

Abbildung 15: Scresschutz

Um den SCR vor plötzlichen Spannungsspitzen zu schützen, verfügt jeder SCR in einer Wandlerschaltung über ein paralleles R-C-Snubber-Netzwerk.Dieses Snubber -Netzwerk schützt das SCR gegen interne Spannungsspitzen, die während des Umkehrungserholungsprozesses auftreten.Wenn der SCR ausgeschaltet wird, wird der Umkehrwiederherstellungsstrom in den Snubber-Schaltkreis umgeleitet, der energiespeicherte Elemente enthält.

Blitz- und Schaltflächen auf der Eingangsseite können den Wandler oder den Transformator beschädigen.Um die Auswirkungen dieser Spannungen zu verringern, werden Spannungsklemmgeräte über den SCR verwendet.Zu den üblichen Spannungsklemmgeräten gehören Metalloxidvaristoren, Selen -Thyrektor -Dioden und Lawinendioden -Suppressoren.

Diese Geräte haben einen abnehmenden Widerstand mit zunehmendem Spannung und bieten einen geringen Resistenzweg über den SCR, wenn die Spannungsspannung auftritt.Die folgende Abbildung zeigt, wie ein SCR vor Spannungen unter Verwendung einer Thyrector -Diode und eines Snubber -Netzwerks geschützt ist.

Erweiterte Auslösertechniken für SCRs

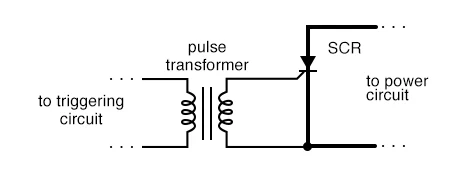

Abbildung 16: Auslösertechnik

Über einfache Gate -Auslöser können fortschrittliche Methoden die SCR -Leistung in komplexen Setups weiter verbessern.Diese Methoden umfassen:

• Impulsauslösen

Durch die Verwendung von kurzen, hochströmenden Impulsen zum Aktivieren des SCR wird sich selbst in lauten Umgebungen zuverlässig einschalten.

• Phasenkontrollierte Auslösen

Das Ausrichten der SCR -Auslöser mit der Wechselstromversorgung ermöglicht eine präzise Steuerung über die an die Last gesendete Leistung.

• Optisch isoliertes Auslösen

Die Verwendung optischer Isolatoren zum Auslösen des SCR liefert elektrische Isolierung und schützt die Steuerschaltung vor Hochspannungen.

• Microcontroller-basiertes Auslösen

Die Verwendung von Mikrocontrollern zur Erzeugung präziser Auslöserimpulse ermöglicht hoch entwickelte Kontrollschemata und eine bessere Leistung in komplexen Setups.

Microcontroller-basiertes SCR-Auslösen

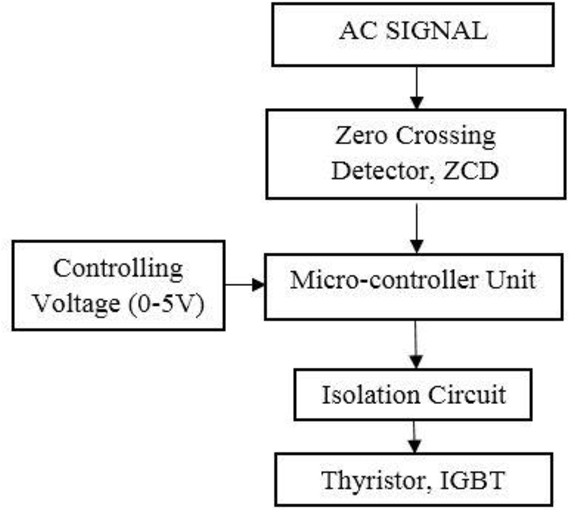

Abbildung 17: Microcontroller-basiertes SCR-Auslösen

Diese fortschrittlichen Triggertechniken bieten mehr Flexibilität und Kontrolle in SCR -Anwendungen, wodurch sie für eine Vielzahl von Industrie- und Unterhaltungselektronik geeignet sind.Durch die Verwendung dieser Methoden können Ingenieure eine genauere und zuverlässigere Steuerung über die Stromverwaltungssysteme erzielen und die Gesamteffizienz und Leistung von SCR-basierten Lösungen verbessern.

SCRs in moderner Stromeelektronik

SCRs sind wichtige Teile bei der Erstellung effizienter und zuverlässiger Leistungssteuerungssysteme.Sie machen einen großen Unterschied in mehreren Hauptbereichen, darunter:

Erneuerbare Energiesysteme: SCRs werden in Leistungswechselrunden und Controllern eingesetzt, um Strom aus erneuerbaren Quellen wie Solar und Wind zu konvertieren und zu verwalten.Sie kümmern sich um hohe Leistungsstufen und bieten eine präzise Kontrolle, wodurch sie für diese Anwendungen perfekt sind.

Elektrofahrzeuge: In Elektrofahrzeugen (EVs) werden SCRs in Motorkontrollern und Batterieladelsystemen verwendet.Sie verwalten den Stromfluss zwischen Batterie und Motor und gewährleisten einen effizienten Betrieb und eine längere Akkulaufzeit.

Smart Grids: In Smart Grid -Anwendungen verwalten SCRs die Verteilung der elektrischen Leistung.Sie werden in gittergebundenen Wechselrichtern, Spannungsregulatoren und Phasenwinkelkontrollern verwendet, um eine stabile und effiziente Stromversorgung zu gewährleisten.

Industrieautomatisierung: SCRs werden in motorischen Antrieben, Heizsteuerungen und Prozesssteuerungssystemen in der industriellen Automatisierung verwendet.Sie kümmern sich um hohe Leistung und bieten eine präzise Steuerung, wodurch sie Kernkomponenten in automatisierten Herstellungsprozessen machen.

Unterbrechungsfreie Netzteile (UPS): SCRs bieten zuverlässige Stromversorgung bei Ausfällen in UPS -Systemen.Sie helfen reibungslos zwischen der Hauptstromversorgung und der Backup -Stromquelle und stellen so kontinuierliche Stromversorgungssysteme für Schlüsselsysteme sicher.

Zukünftige Trends und Innovationen in der SCR -Technologie

Die Entwicklung der SCR -Technologie verbessert sich immer wieder, um die Notwendigkeit einer besseren und zuverlässigeren Stromkontrolle zu erfüllen.Neue Halbleitermaterialien wie Siliziumcarbid (SIC) und Galliumnitrid (GaN) machen SCRs besser, indem sie höhere Spannungen abwickeln, den Widerstand verringern und die Wärmebehandlung verbessern.Das integrierte Gate putierte Thyristors (IGCTs) zusammen, kombinieren die Vorteile von GTOs und IGBTs und bieten schnelle Umschaltungen, geringem Energieverlust und die Fähigkeit, eine hohe Leistung für anspruchsvolle Anwendungen zu bewältigen.Digitale Kontrollmethoden mit SCRs ermöglichen eine präzise und flexible Steuerung, wodurch Systeme effizienter und zuverlässiger werden.Fortschritte in den Fertigungstechniken machen SCRs kleiner und für tragbare Geräte geeignet, was für die Unterhaltungselektronik hilfreich ist.Verbesserte Schutzfunktionen in SCRs wie eingebaute Snubber-Schaltkreise und Überstromschutz machen sie ebenfalls zuverlässiger und einfacher zu bedienen.

Abschluss

Der Kontrollstrom fließt über den Widerstand R3 zu den Gates, wenn ein externer Schalter (mechanisch oder elektronisch) die Steuerklemmen verbindet.Dieser Schalter kann durch Sensoren wie Licht, Wärme oder Druck gesteuert werden, die einen elektronischen Verstärker aktivieren.Wenn der Schalter schließt, löst der SCRs mit jedem Wechselstromzyklus aus und ermöglicht die Leistung der Last.Wenn sich der Schalter öffnet, feuern die SCRs nicht ab und stoppen den Stromfluss.Dieser Mechanismus steuert die Wechselstromleistung für die Last.

Verbesserungen der Halbleitermaterialien wie Siliziumcarbid (SIC) und Galliumnitrid (GaN) machen SCRs effizienter und langlebiger.Innovationen wie integrierte Gate haben Thyristors (IGCTs) und digitale Steuerungstechniken mit den SCR -Leistung mit schnellerem Umschalten, niedrigeren Energieverlusten und einer besseren Zuverlässigkeit verbessert.SCRs wird weiterhin eine Schlüsselrolle bei neuen Technologien spielen, von intelligenten Netzwerken bis hin zu Elektrofahrzeugen, um eine effiziente und zuverlässige Stromversorgung zu gewährleisten.

Häufig gestellte Fragen [FAQ]

1. Was sind die Vorteile des Silizium -kontrollierten Gleichrichters?

Der Silicium-kontrollierte Gleichrichter (SCR) bietet mehrere Vorteile, einschließlich einer effizienten Leistungsregelung, hoher Zuverlässigkeit, der Fähigkeit, Hochspannungen und Ströme zu bewältigen, sowie eine präzise Kontrolle über den Stromfluss.SCRs bieten auch schnelle Schaltgeschwindigkeiten und sind in rauen Umgebungen langlebig, sodass sie für verschiedene industrielle Verwendungen geeignet sind.

2. Was ist der Zweck der Siliziumgleichrichterdiode?

Eine Siliziumteilerdiode wird verwendet, um den Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln.Es ermöglicht den Strom nur in eine Richtung und sorgt für eine Korrektur, die in Netzteilen und anderen elektronischen Schaltungen benötigt wird.

3. Warum brauchen wir einen kontrollierten Gleichrichter?

Kontrollierte Gleichrichter werden verwendet, um den Stromfluss in elektronischen Geräten präzise zu verwalten und zu steuern.Sie ermöglichen die Einstellung der Ausgangsspannung und des Stroms, die in Anwendungen wie Motorgeschwindigkeitsregelung, Netzteilen und Dimmleuchten benötigt werden.Kontrollierte Gleichrichter verbessern die Effizienz und bieten Stabilität bei der Stromversorgung.

5. Was ist die Schlussfolgerung von SCR?

Der SCR ist eine vielseitige und zuverlässige Komponente in der Leistungselektronik.Es bietet eine präzise Kontrolle über hohe Strom- und Spannungsanwendungen, was es in verschiedenen Branchen wertvoll macht.SCRs verbessern sich weiterhin mit Fortschritten in Materialien und Technologie, um ihre Relevanz für zukünftige Anwendungen zu gewährleisten.

6. Was sind die Anwendungen der Silizium -kontrollierten Gleichrichterdiode?

Zu den Anwendungen von Siliziumkontrollierten Gleichrichterdioden gehören Motordrehzahlregelung, Lichtdimmen, Leistungsregulierung in Wechselstrom- und DC-Stromversorgungssystemen, Überspannungsschutz und Wechselrichter.Sie werden auch in industriellen Automatisierung, Netzteilen und erneuerbaren Energiesystemen wie Solar- und Windkraftkonverter eingesetzt.
