USB-C-Pinout und Funktionen

USB-C oder USB Typ-C ist ein wesentlicher Fortschritt der Konnektivitätsstandards und bietet Hochgeschwindigkeitsdatenübertragung und effiziente Stromversorgung.Mit Datenübertragungsraten von bis zu 10 GB/s und Leistungsfunktionen von bis zu 100 W ist USB-C schnell zum universellen Standard für moderne elektronische Geräte.Diese Standardisierung vereinfacht Verbindungen und verbessert die Leistung auf einer Vielzahl von Geräten, einschließlich Laptops, Smartphones und Peripheriegeräten.Die USB-C-Schnittstelle verfügt über viele Funktionen: einen benutzerfreundlichen reversiblen Anschluss, Unterstützung mehrerer Datenübertragungsstandards und Verhandlungen für fortgeschrittene Stromversorgung.Jedes dieser Merkmale trägt zur Vielseitigkeit und Effizienz von USB-C bei, was es zu einem Schlüsselelement in der zeitgenössischen Technologie macht.In diesem Leitfaden werden die Einzelheiten der Pinout und Funktionen von USB-C untersucht und die technischen Details und Funktionen erläutert, die die weit verbreitete Verwendung und den Nutzen unterstützen.

Katalog

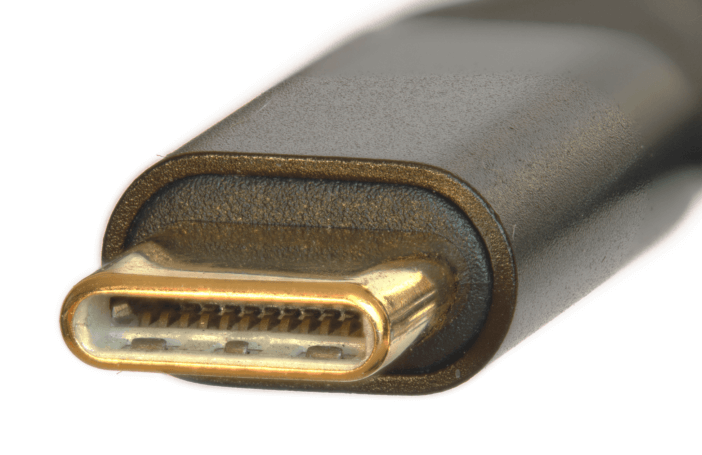

Abbildung 1: USB-C

Was ist USB-C?

USB-C- oder USB-Typ-C ist ein moderner Konnektivitätsstandard, der eine Hochgeschwindigkeitsdatenübertragung und eine effiziente Stromversorgung ermöglicht.Es unterstützt Datenübertragungsraten von bis zu 10 GB/s und kann Stromflüsse von bis zu 100 W verarbeiten.Diese Vielseitigkeit macht USB-C zu einem universellen Standard für zeitgenössische Geräte und sorgt für einen schnellen Datenaustausch und leistungsstarke Ladefunktionen.USB-C ist in verschiedenen Geräten, einschließlich Laptops, Smartphones und Peripheriegeräten, weit verbreitet, da dies die Verbindungen vereinfacht und die Leistung steigert.

USB-C-Funktionen

Flippiger Stecker

Der USB-C-Anschluss verfügt über ein symmetrisches, flippiges Design, das es sehr benutzerfreundlich macht.Im Gegensatz zu älteren USB-Anschlüssen, für die eine spezifische Ausrichtung erforderlich ist, kann der USB-C-Stecker in beide Richtungen in den Port eingeführt werden.Diese Änderung macht den Verbindungsprozess für Benutzer schneller und bequemer.Außerdem verringert der reduzierte Bedarf an mehreren Versuchen, den Stecker korrekt auszurichten

Unterstützung für mehrere Standards

Die USB-C-Schnittstelle unterstützt verschiedene USB-Standards und Protokolle von Drittanbietern und macht es zu einer umfassenden Lösung für verschiedene Datenübertragungs- und Videoausgangsanforderungen.USB-C unterstützt USB 2.0 mit Datenübertragungsraten von bis zu 480 Mbit / s für Standarddateiübertragungen und periphere Verbindungen.Es bietet auch USB 3.0 und bietet Geschwindigkeiten von bis zu 5 Gbit / s für eine schnellere Datenbearbeitung.USB 3.1 Gen 2 verbessert dies weiter und liefert Geschwindigkeiten von bis zu 10 Gbit / s, ideal für hochauflösende Videobearbeitung und große Dateiübertragungen.

Die Vielseitigkeit von USB-C erstreckt sich mit seiner Unterstützung für den alternativen Modus und ermöglicht es ihm, Nicht-USB-Datenprotokolle zu verarbeiten.Der alternative Modus des DisplayPorts ermöglicht die Video- und Audiosignalübertragung, wodurch Verbindungen zu Monitoren und Fernseher ohne separate Kabel erleichtert werden und Setups mit weniger Drähten optimiert werden.Die Unterstützung von HDMI über USB-C ermöglicht Verbindungen zu HDMI-ausgestatteten Geräten wie älteren Monitoren und Fernsehern, um die Kompatibilität für verschiedene Anzeigetechnologien zu gewährleisten.

Die Integration von Thunderbolt 3 mit USB-C kombiniert mehrere Daten und Anzeigenprotokolle, einschließlich PCIe und DisplayPort, über einem einzelnen Kabel.Dies unterstützt die Hochgeschwindigkeitsdatenübertragung von bis zu 40 Gbit / s und Verbindungen zu verschiedenen Geräten, von externen Laufwerken mit leistungsstarken bis zu 4K-Displays, um die Top-Leistung zu gewährleisten, ohne separate Anschlüsse zu benötigen.USB-C unterstützt außerdem mobile Hochdefinitionsverbindungen (MHL), sodass tragbare Geräte mithilfe vorhandener Anschlüsse eine Verbindung zu größeren Displays wie Fernsehern und Projektoren herstellen können.Dies ist nützlich für mobile Geräte und ermöglicht größere Bildschirme für Präsentationen oder Medienwiedergabe ohne zusätzliche Adapter oder Kabel.

Stromversorgungsverhandlung

USB-C zeichnet sich aus, um Geräten viel Kraft zu liefern, die durch das PD-Protokoll (USB Power Delivery) verwaltet werden.USB-C kann bis zu 20 Volt und 5 Ampere liefern, was zu einer maximalen Leistung von 100 Watt führt.Dies macht es geeignet, größere Geräte wie Laptops und Tablets sowie kleinere Geräte wie Smartphones zu laden.Im Gegensatz zu älteren Standards mit festen Ausgängen ermöglicht USB-C dynamische Leistungsverhandlungen, bei denen Geräte kommunizieren, um die richtige Leistungsstufe auszuwählen.Dies stellt sicher, dass das angeschlossene Gerät die genaue Leistung erhält, die es benötigt, die Ladeeffizienz verbessert und Überlastung verhindern.

Die USB -Stromversorgung unterstützt verschiedene Spannungs- und Stromniveaus, sodass Geräte die effizienteste Leistung entsprechend ihren Anforderungen zeichnen können.Beispielsweise benötigt ein Smartphone möglicherweise 5 V bei 2A, während ein Laptop möglicherweise 20 V bei 5a benötigt.Diese Flexibilität macht USB-C anpassungsfähig und optimiert den Energieverbrauch, reduziert Abfall und Wärmeerzeugung.

Die USB-Typ-C-Stecker/Steckerstifte

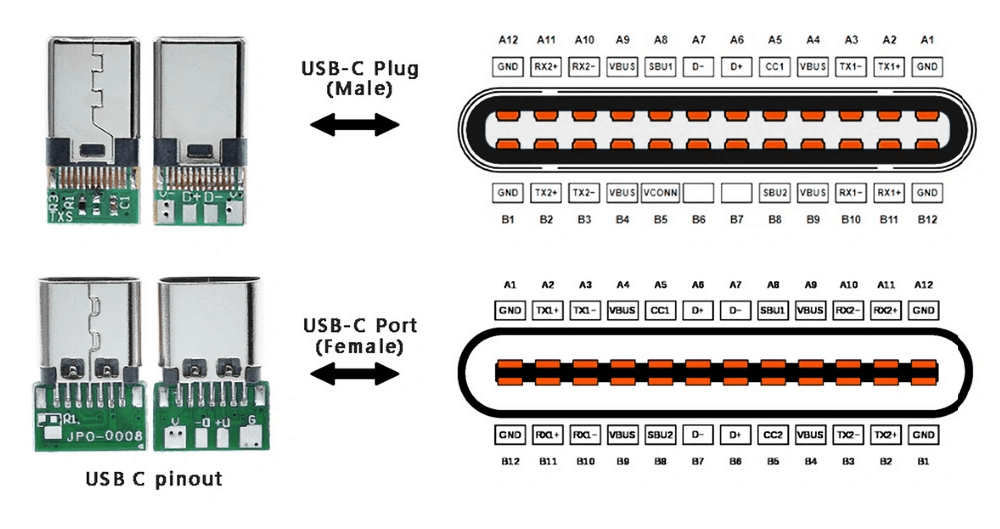

Abbildung 2: USB-C-Steckerstifte

Der USB-Typ-C-Anschluss verfügt über 24 Pins, die ihm viele Verwendungszwecke verleihen.Acht Stifte verwalten die Übertragung von Supersspeed -Daten und unterstützt die Zinsen bis zu 10 Gbit / s für den schnellen Dateiaustausch.Vier Stifte sind für die Stromversorgung, die bis zu 100 Watt unterstützt werden, damit USB-C-Laptops, externe Geräte für Strom und Übertragung zwischen Geräten laden.Die verbleibenden Stifte verwalten Bodenverbindungen, Konfigurationen und Kommunikationsprotokolle und stellen sicher, dass der Stecker korrekt funktioniert und in seinen Verwendungen flexibel ist.

USB 2.0 Differentialpaare

Die D+- und D-Pins spielen eine Schlüsselrolle in der USB 2.0-Konnektivität und ermöglichen die Datenübertragung zwischen Geräten.Im USB-Typ-C-Anschluss werden diese Stifte mit zwei D+ Stiften und zwei D-Pins im Behälter dupliziert.Dieses Design stellt sicher, dass die Datenübertragung unabhängig von der Ausrichtung des Plugs konsistent bleibt und die reversible Natur des Steckers behält.Obwohl es zwei Sätze dieser Stifte gibt, wirken sie als einzelnes Paar für die USB 2.0 -Datenübertragung und bieten eine zuverlässige und effiziente Kommunikation zwischen verbundenen Geräten.Diese Redundanz erleichtert es nicht nur für Benutzer, sondern gewährleistet auch eine starke Datenintegrität während der Übertragungen.

USB-C-Stecker Pinout

Der USB-C-Stecker dient als Standardschnittstelle für viele elektronische Geräte und bietet eine einheitliche und flexible Verbindung.Die VBUs (Spannungsbus) Pins A1 und B1 sind der Schlüssel für die Stromversorgung.Die Spannung kann zunächst auf 5 V eingestellt werden, und kann durch die PD -Verhandlung (PD) bis zu 20 V oder sogar 48 V mit einem maximalen Strom von 5a erhöhen.Dies ermöglicht dem USB-C, bis zu 240 W Strom zu liefern, um größere Geräte wie Laptops zu laden.Die dynamische Anpassung stellt sicher, dass verbundene Geräte die richtige Leistung aufgrund ihrer Anforderungen erhalten.

Die D+ und D-Pins, A6, A7, B6 und B7, werden für die Hochgeschwindigkeitsdatenübertragung benötigt, um USBUnter verschiedenen USB-Standards stellen Sie die Hochgeschwindigkeitsdatenübertragung und die Rückwärtskompatibilität mit älteren USB-Versionen sicher.

Die CC -Stifte (Konfigurationskanal) A5 und B5 sind der Schlüssel für die Gerätekommunikation.Sie verwalten die Leistungsanforderungen, bestimmen die Rollen der Geräte (Stromquelle oder Stromversuche) und konfigurieren Verbindungsdetails.Diese Verhandlung hilft bei der Optimierung der Stromversorgung und der Datenübertragung.

Die SBU-Stifte (SideBand Use Nutzung), A2 und B2, handeln von Seitenbandsignalen, die im alternativen Modussignal verwendet werden, sodass der USB-C nicht USB-Funktionen wie DisplayPort oder HDMI unterstützt.Dies erweitert die Funktionalität des Steckers über die Standard -USB -Funktionen hinaus und verringert die Notwendigkeit zusätzlicher Anschlüsse.

Die Identitätsnadeln (ID), A4 und B4, erkennen die Ausrichtung des Kabelstopfens und identifizieren Zubehör.Sie helfen zu bestimmen, ob ein Gerät als Stromquelle oder -senker fungieren soll, um korrekte Strom- und Datenrollen für verbundene Geräte zu gewährleisten.Dies verbessert die Benutzererfahrung, indem sie unabhängig von der Steckerorientierung die ordnungsgemäße Verbindung und den ordnungsgemäßen Betrieb sicherstellen.

Die Bodenstifte (GND) A3 und B3 liefern die erforderliche Bodenreferenz für Strom- und Datenleitungen, um den stabilen und sicheren Betrieb des USB-C-Anschlusses zu gewährleisten.Die ordnungsgemäße Erdung verhindert elektrische Verwerfungen und beibehält die Integrität der Datenübertragung und der Stromversorgung.

Kraft- und Erdungsstifte

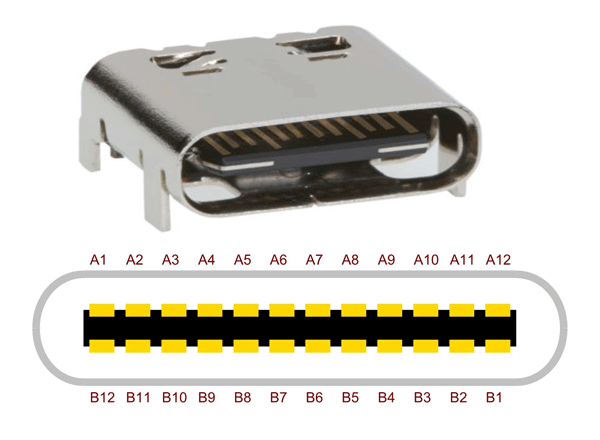

Abbildung 3: Kraft- und Erdungsstifte

Die VBUS- und GND-Stifte sind wichtige Teile des USB-Typ-C-Anschlusssystems.Der VBUS -Pin liefert Strom, während der GND -Pin den Rückweg für elektrische Signale bietet.Standardmäßig liefert VBUS 5 V, aber durch Verhandlungen zwischen verbundenen Geräten kann diese Spannung mit einer aktuellen Kapazität von bis zu 5a um bis zu 20 V erhöhen.Dies ermöglicht eine Stromversorgung von bis zu 100 W, die zum Laden größerer Geräte wie Notebook -Computer geeignet ist.Die Fähigkeit, die Stromversorgung dynamisch anzupassen, ist ein Schlüsselmerkmal des USB-Typ-C-C-C-Caters für verschiedene Strombedürfnisse.

Die RX- und TX -Stifte

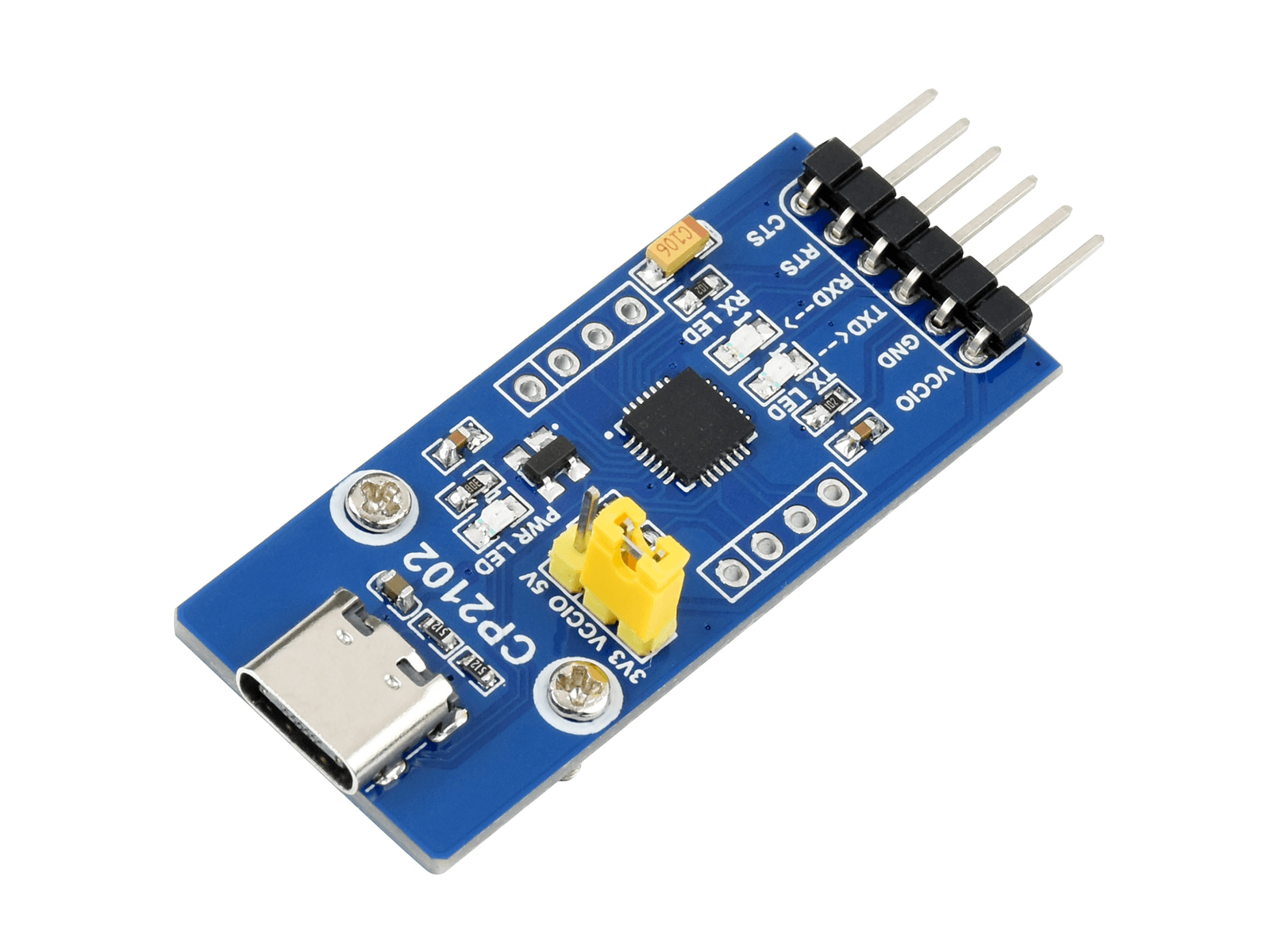

Abbildung 4: Typ-C-UART-Board

Die RX (Empfangs-) und TX- (Sende-) Stifte sind für die Datenübertragung in USB 3.0- und USB 3.1 -Protokollen der Schlüssel.Der USB-Typ-C-Anschluss verfügt über zwei Sätze von RX- und TX-Differentialpaaren, die die Hochgeschwindigkeitsdatenübertragung effektiv verarbeiten.Das flippbare Design von USB Typ-C benötigt einen Multiplexer, um sicherzustellen, dass die ordnungsgemäße Datenlinienrouting unabhängig von der Einfügung des Steckers gewährleistet, wodurch die reversible Natur des Anschlusses unterstützt wird.Diese Differentialpaare ermöglichen auch einen alternativen Modus, sodass der USB-C-Anschluss mit anderen Protokollen wie DisplayPort oder HDMI für die Video- und Audioübertragung zusammenarbeiten kann.Sie unterstützen auch die USB -Stromversorgung (USB PD), wodurch Geräte die Strombedürfnisse aushandeln und bis zu 100 Watt für das Laden und die Stromversorgung größerer Geräte liefern können.

Die CC1- und CC2 -Stifte

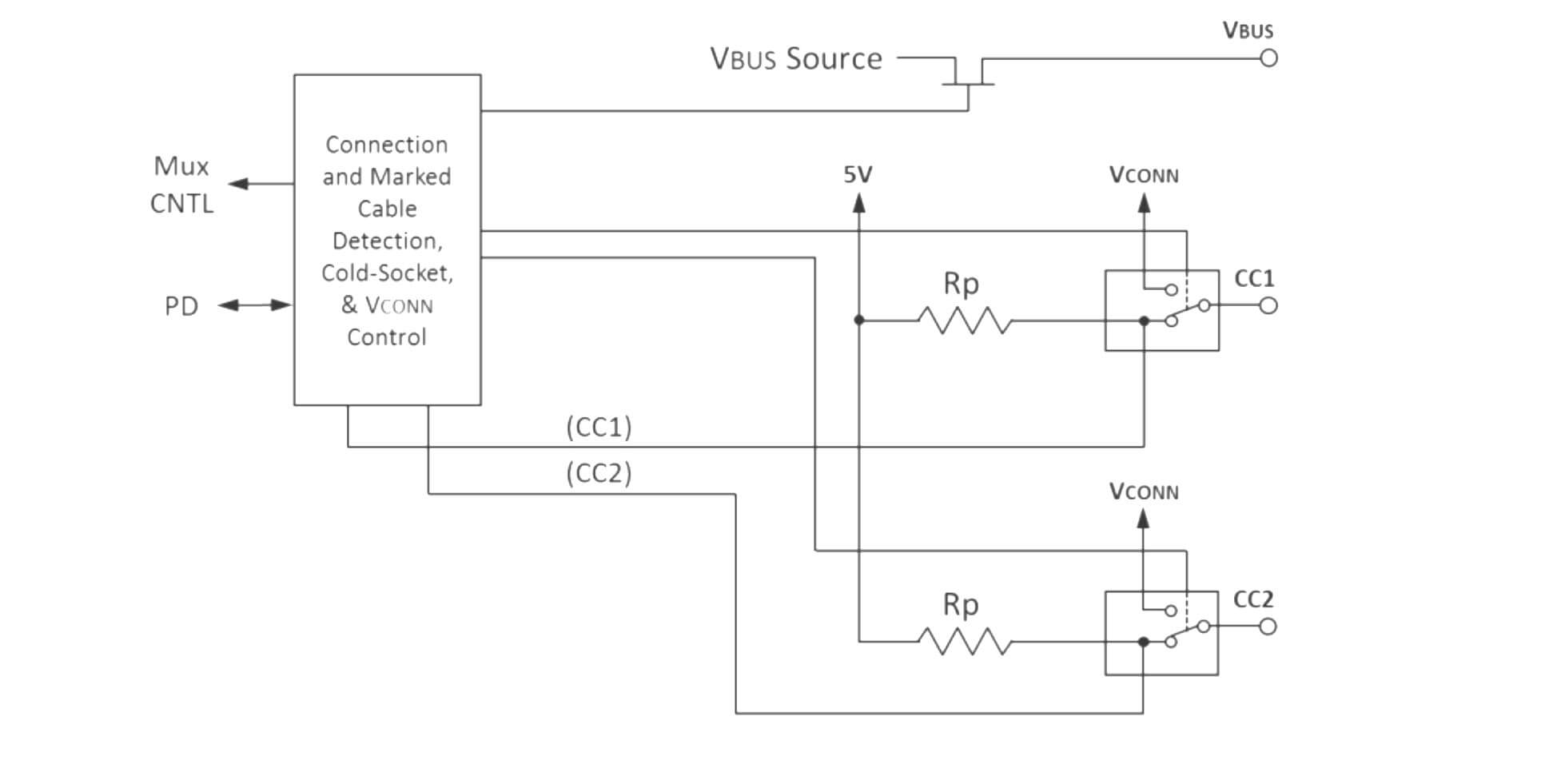

Abbildung 5: Funktionsmodell für CC1 und CC2

Die Kanalkonfiguration (CC) PINs CC1 und CC2 sind wichtige Teile des USB-Typ-C-Standards.Sie erkennen das Vorhandensein und die Orientierung des Kabels, um die korrekte Ausrichtung zu gewährleisten, unabhängig davon, wie der Stecker eingefügt wird.Diese Funktion ermöglicht eine reversible Steckerorientierung und erleichtert dem Benutzer.Neben der Erkennung der Orientierung informieren die CC -Stifte verbundene Geräte auch über die über die Verbindung verfügbaren Leistungsfunktionen, um ein effizientes Stromverwaltung zu ermöglichen.Geräte verwenden diese Informationen, um ihren Stromverbrauch anhand des maximalen Stroms anzupassen, den der USB -Anschluss liefern kann.

Die CC -Stifte spielen auch eine wichtige Rolle im PD -Protokoll (USB Power Delivery) und im alternativen Modusfunktionalität.Durch die Überwachung der Spannungsniveaus auf diesen Stiften verhandeln Geräte die entsprechenden Stromniveaus für einen optimalen Betrieb.Diese Verhandlung unterstützt eine höhere Stromversorgung, eine schnellere Aufladung und die Fähigkeit, anspruchsvollere Geräte mit Strom zu versorgen.Die CC -Stifte tragen auch dazu bei, Datenkommunikationsprotokolle festzulegen.Bei der Eingabe des alternativen Modus konfigurieren diese PINs die Verbindung, um verschiedene Datentypen wie Video- oder Hochgeschwindigkeitsdatenübertragung zu unterstützen, indem die USB-Typ-C-Schnittstelle neu konfiguriert wird.

Der vconn Pin

Der VCONN-Stift bietet Strom für elektronisch markierte und aktive Kabel, die mit Umfahrten oder anderen elektronischen Komponenten ausgestattet sind.Diese aktiven Komponenten verbessern die Signalqualität und gewährleisten eine zuverlässige Datenübertragung über längere Entfernungen oder über komplexe Routing -Pfade.Der VConn -Pin liefert diesen Komponenten eine 5 -V -Stromquelle mit einer Leistung von 5 V, und ermöglicht deren Betrieb.Diese Stromversorgung ist für Kabel erforderlich, die die Hochgeschwindigkeitsdatenübertragung und andere erweiterte Funktionen unterstützen.Durch die Lieferung der erforderlichen Leistung für diese Komponenten stellt der VConn -Pin sicher, dass die Signalintegrität beibehalten wird, wodurch das Risiko eines Datenverlusts oder einer Korruption verringert wird.

Die SBU1- und SBU2 -Stifte

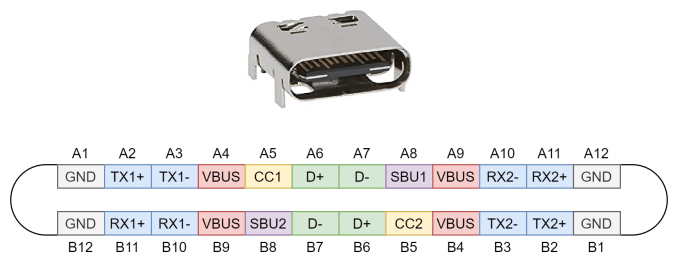

Abbildung 6: USB-Typ-C-Behälter (Frontansicht)

Die SBU-Pins SBU1 und SBU2 (SideBand Use) sind für Signalwege mit niedriger Geschwindigkeit ausgelegt und spielen eine Schlüsselrolle bei der Vielseitigkeit des USB-Typ-C-Anschlusses.Diese Stifte werden hauptsächlich im alternativen Modus verwendet, sodass der USB-Typ-C-Anschluss nicht-USB-Protokolle wie DisplayPort oder HDMI unterstützt wird.Durch die Verwendung dieser Seitenbandkanäle kann der USB-C-Anschluss verschiedene Datenarten tragen und seine Funktionalität über die Standard-USB-Operationen hinaus erweitern.Mit diesem Multi-Protokoll-Unterstützung können Geräte einen einzelnen USB-C-Anschluss für mehrere Verbindungstypen verwenden, um das Design zu vereinfachen und die Anzahl der erforderlichen Ports zu verringern.

USB -Stromversorgung

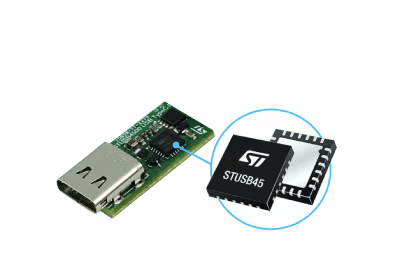

Abbildung 7: USB -Stromversorgung

SB Power Delivery (PD) ist ein fortschrittliches System, das die Verwendung von USB-Typ-C-Anschlüssen erheblich verbessert.Es ermöglicht es Geräten, die richtigen Leistungsstufen durch eine Single-Wire-Kommunikation über die CC-Linie (Konfigurationskanal) zu verhandeln und auszuwählen.Mit diesem Prozess können Geräte die Stromniveaus so anpassen, dass sie ihren spezifischen Anforderungen entsprechen und USB-C flexibler und effizienter machen.USB PD arbeitet, indem sie eine Kommunikationsverbindung zwischen der Stromquelle und dem Gerät einrichten.Dieser Link wird verwendet, um Informationen über Strombedürfnisse und -funktionen auszutauschen.Nach der Verbindung verwenden die Geräte die CC -Linie, um den Verhandlungsprozess zu starten und ihre Stromprofile zu teilen, einschließlich Details zu Spannung und aktuellen Ebenen, die sie unterstützen können.

Das System unterstützt eine breite Palette von Stromniveaus, von geringer Leistung für kleine Geräte bis hin zu hoher Leistung für das Laden von Laptops und anderen leistungshungrigen Geräten.Diese Flexibilität wird durch vordefinierte Leistungsprofile erreicht, die die Standardleistungsstufen festlegen.Zum Beispiel kann USB -PD mit unterschiedlichen Spannungen wie 5 V, 9 V, 15 V und 20 V Strom liefern, wobei die Stromniveaus von 0,5 A und 5a liegen.Dies bedeutet, dass ein einzelner USB-C-Anschluss ein Smartphone effektiv aufladen kann, einen Laptop mit Strom versorgen oder externe Anzeigen fahren.Die Möglichkeit, die Stromversorgung im laufenden Fliegen anzupassen, ist besonders hilfreich für batteriebetriebene Geräte.Es stellt sicher, dass das Gerät genau die richtige Menge an Strom erhält, die Überladung und Reduzierung des Wärmeaufbaus verhindert, was die Batterielebensdauer verlängern und die Sicherheit verbessern kann.Die Möglichkeit, höhere Stromversorgung zu liefern, ermöglicht schnellere Ladezeiten, was es für Benutzer bequemer macht.

Neben der Stromversorgung unterstützt das System die Datenübertragung und ermöglicht den Strom- und Datenaustausch über dieselbe Verbindung.Dies macht USB PD perfekt für moderne Geräte, die sowohl Strom- als auch Hochgeschwindigkeitsdatenkonnektivität benötigen, wie Smartphones, Tablets und Laptops.

Alternative Modi

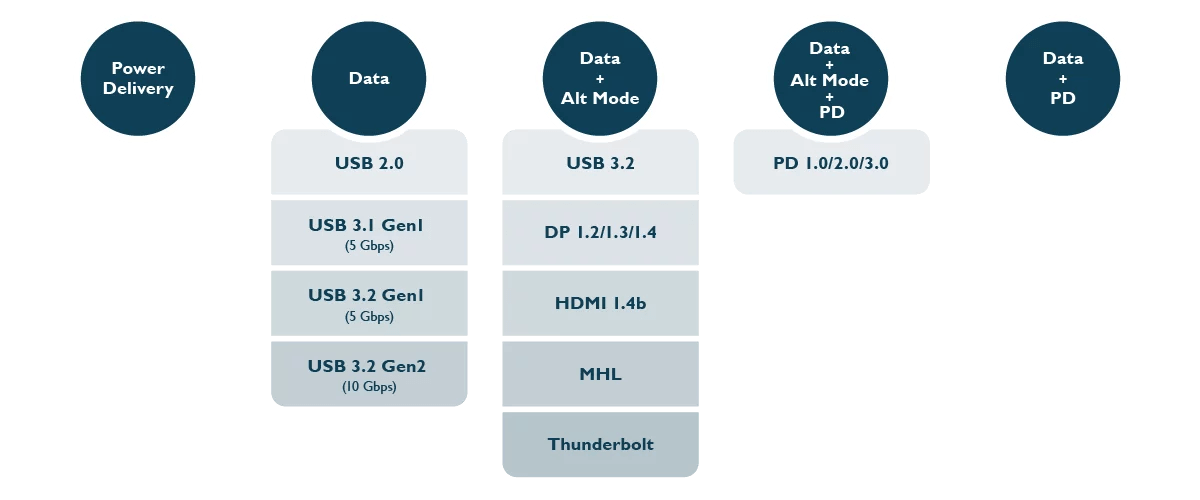

Abbildung 8: USB-Typ-C-Alternative Modi

Die Unterstützung von USB-Typ-C für alternative Modi ist eines der überzeugendsten Funktionen und verwandelt sie in einen universellen Anschluss, der mehrere Ports ersetzen kann.Diese Vielseitigkeit vereinfacht das Design und die Konnektivität des Geräte, indem verschiedene Schnittstellen in einen einzelnen USB-C-Anschluss konsolidiert werden.

DisplayPort

DisplayPort ist einer der wichtigsten alternativen Modi, die von USB-C unterstützt werden.Es ist für hochauflösende Video- und Audioübertragung ausgelegt.Durch die Verwendung von DisplayPort über USB-C können Geräte Video- und Audiosignale an externe Anzeigen wie Monitore und Fernseher senden, ohne einen separaten DisplayPort-Anschluss zu benötigen.Dieser Modus unterstützt Auflösungen bis zu 8K und höhere Aktualisierungsraten, was ihn perfekt für Anwendungen macht, die eine qualitativ hochwertige Videoausgabe benötigen, einschließlich Spiele, Videobearbeitung und professionelles Grafikdesign.

Mobile Hochdefinitionsverbindung (MHL)

Der alternative Modus Mobile High Definition Link (MHL) ermöglicht tragbare Geräte wie Smartphones und Tablets, an größere Displays wie Fernseher und Projektoren herzustellen.MHL ist besonders nützlich, um Inhalte von einem mobilen Gerät auf einen größeren Bildschirm zu streamen und eine einfache Möglichkeit, Videos, Fotos und Präsentationen zu teilen.Durch die Verwendung von MHL über USB-C können die Hersteller die Notwendigkeit dedizierter HDMI-Anschlüsse auf kleinen Geräten entfernen, die Anzahl der Anschlüsse verringern und Platz sparen.

Blitz

Thunderbolt ist eine flexible Schnittstelle, die mehrere Hochgeschwindigkeitsdatenübertragungsprotokolle, einschließlich PCI Express (PCIe) und DisplayPort, mit Leistungsfunktionen kombiniert.Thunderbolt über USB-C ermöglicht sehr schnelle Datenübertragungsraten von bis zu 40 Gbit / s, was ideal für anspruchsvolle Aufgaben wie Videobearbeitung, große Dateiübertragungen und externe Grafikkartenverbindungen ist.Die Fähigkeit, Strom und Daten über eine einzige Thunderbolt -Verbindung zu liefern, erleichtert die Verwaltung von Kabeln und die Verbesserung der Konnektivität.

HDMI

Die HDMI (hochauflösende Multimedia-Schnittstelle) ist eine weitere weit verbreitete Schnittstelle, die im alternativen Modus von USB-C unterstützt werden kann.HDMI ist der Standard für die Übertragung von Video und Audio von einem Quellgerät auf eine Anzeige.Mithilfe von HDMI über USB-C können Geräte Fernseh-, Monitore und Projektoren hochauflösende Video- und Audiosignale liefern.Dieser Modus unterstützt verschiedene Audioformate, einschließlich der digitalen Audioausgabe, wodurch es für Heimkinosysteme und professionelle audiovisuelle Setups geeignet ist.

Vorteile von USB-C-alternativen Modi

Der Hauptvorteil von USB-C-alternativen Modi ist die Kombination mehrerer Funktionen in einem flexiblen Port.Dies erleichtert Geräte, indem die Anzahl der benötigten Ports reduziert wird, was für kleine Geräte wie Laptops, Tablets und Smartphones sehr hilfreich ist.Es erleichtert auch die Kabelmanagement und verringert die Gesamtkomplexität von Geräteverbindungen.Alternative Modi erhöhen die Flexibilität und Nützlichkeit von Geräten, indem verschiedene Protokolle durch einen einzelnen Anschluss unterstützt werden.Benutzer können ihre Geräte mit vielen Arten von Peripheriegeräten anschließen, einschließlich Monitoren, Fernsehgeräten, Projektoren, Speichergeräten und mehr mit demselben USB-C-Anschluss.

Verstehen von Portrollen: DFP und DRP

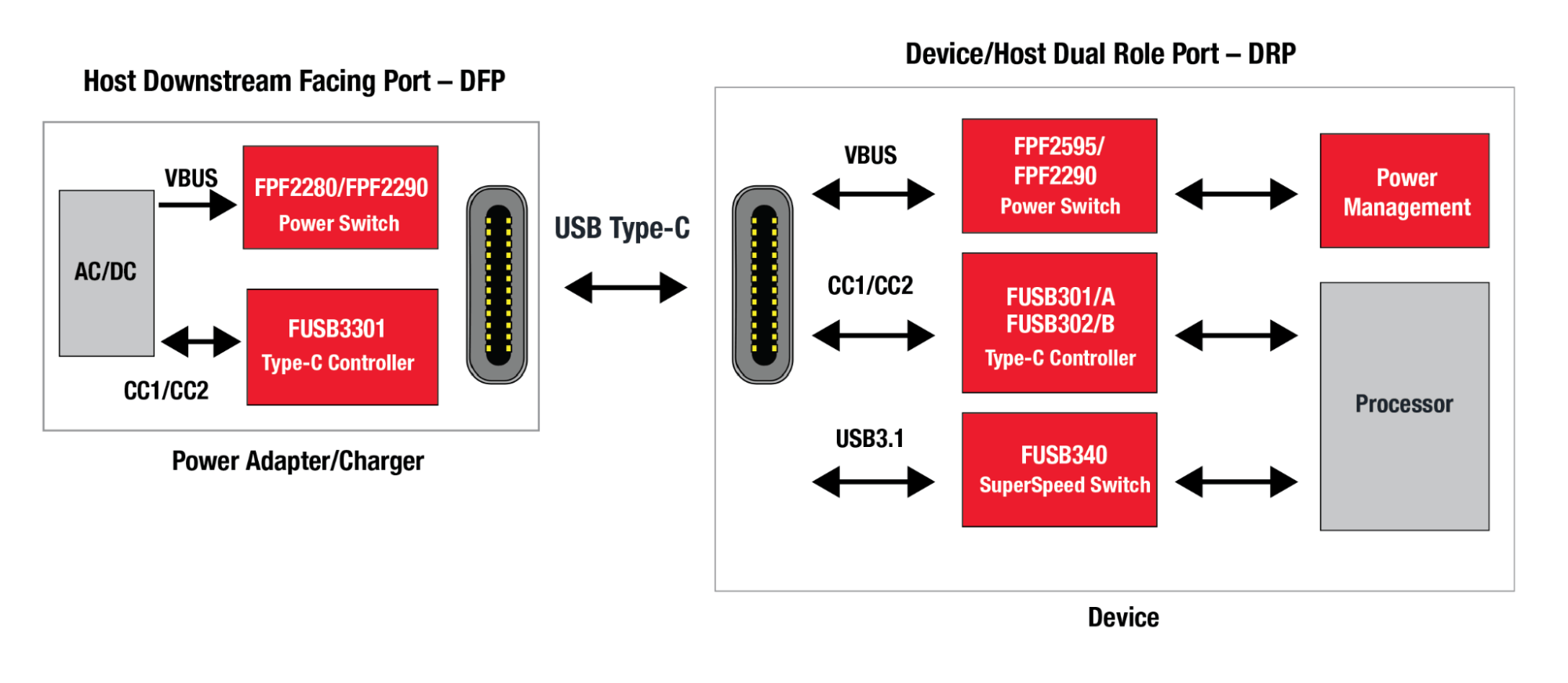

Abbildung 9: DFP und DRP

Wenn zwei Geräte über USB eine Verbindung herstellen, fungiert einer als Host (nachgeschalteter Ausdrucksport oder DFP) und der andere als Peripherieur.Der Host kontrolliert die Verbindung und liefert Strom, während der Periphere die Leistung nutzt und auf die Anfragen des Hosts reagiert.Einige Geräte wie Mobiltelefone verfügen über doppelte Rollenports (DRP) und können je nach angeschlossenem Gerät zwischen einem Host und einem Peripheralwechsel wechseln.Mit dieser Fähigkeit kann ein Telefon als Host fungieren, wenn er an einen Peripheriegeräte wie ein USB -Laufwerk oder als Peripheriegeräte angeschlossen ist, wenn er mit einem Computer verbunden ist.

Abschluss

Zusammenfassend hat das starke Design und die fortschrittlichen Funktionen von USB-C die erste Wahl für die Verbindung moderner Elektronik gemacht.Sein flippierbarer Anschluss erleichtert die Verwendung und verringert den Verschleiß, wodurch die Haltbarkeit und Zuverlässigkeit von Verbindungen erhöht wird.USB-C unterstützt mehrere Standards, darunter USB 2.0, USB 3.0, USB 3.1 Gen 2 und alternative Modi wie DisplayPort, HDMI und Thunderbolt, wodurch die Vielseitigkeit hervorgehoben wird.Mit dieser Unterstützung können USB-C verschiedene Datenübertragungs- und Stromversorgungsaufgaben mit einer einzelnen, effizienten Schnittstelle verarbeiten.Das USB Power Delivery Protocol steigert die Funktionen von USB-C weiter, indem es Geräten ermöglicht, über die Stromniveaus für ein optimales Lade- und Leistungsmanagement in vielen Arten von Geräten auszuhandeln.Das detaillierte Pinout -Design, einschließlich der Rollen von VBUS-, GND-, RX-, TX-, CC- und SBU -Stiften, sorgt für eine schnelle Datenübertragung, die zuverlässige Stromversorgung und die Unterstützung für erweiterte Funktionen wie alternative Modi und USB -PD.Die flexible und umfassende Natur von USB-C stellt sicher, dass sie in der sich ständig ändernden Welt der elektronischen Geräte relevant bleibt.Das Verständnis dieser Details hilft man, die technologische Innovation, die USB-C für moderne Konnektivitätslösungen mit sich bringt, vollständig zu schätzen.

Häufig gestellte Fragen [FAQ]

1. Was sind die verschiedenen Drähte in einem USB-C-Kabel?

Ein USB-C-Kabel enthält mehrere verschiedene Drähte, die jeweils einen bestimmten Zweck erfüllen.Dazu gehören VBUS-Drähte für die Leistungsabgabe, die Bodenkabel (GND) für Rückgabepfade, Differentialpaare (D+ und D-) für USB 2.0-Datenübertragung, Superspeed-Differenzpaare (RX und TX) für USB 3.0 und höhere Datengeschwindigkeiten, Konfigurationskanal (KonfigurationskanalCC) Kabel zum Erkennen und Verwalten von Stromversorgung und Datenprotokollen, SBU-Kabel (SideBband Use) für alternative Modi wie DisplayPort oder HDMI sowie VConn-Drähte zum Stromversorgungskabel mit eingebauter Elektronik.

2. Was sind die Teile eines USB-C-Anschlusses?

Der USB-C-Anschluss verfügt über 24 Stifte, die in zwei Zeilen von 12 Zeilen angeordnet sind. Hauptteile sind VBUS-Stifte für die Leistungsabgabe, GND-Stifte für Erdung, Differentialpaare (D+ und D-) für USB 2.0-Daten, Superspeed-Differenzpaare (RX und TX)Für USB 3.0- und höhere Datengeschwindigkeiten, CC -Stifte für die Konfiguration und die Stromverwaltung, die SBU -Stifte für die alternative Signalübertragung und VConn -Stifte für die Stromversorgung aktiver Kabel.Das symmetrische Design des Steckers ermöglicht es dank der gespiegelten Anordnung dieser Stifte in jedem Fall.

3. Sind alle USB-C-Kabel gleich?

Nein, nicht alle USB-C-Kabel sind gleich.Sie unterscheiden sich in ihren Fähigkeiten wie Datenübertragungsgeschwindigkeiten, Stromversorgungskapazität und Unterstützung für alternative Modi.Einige USB-C-Kabel sind nur für das Laden ausgelegt und verfügen über begrenzte Datenübertragungsraten, während andere Hochgeschwindigkeitsdatenübertragungen bis zu 40 Gbit / s mit Thunderbolt 3-Unterstützung durchführen können.In ähnlicher Weise können nicht alle Kabel die vollständige 100 -W -Stromversorgerkapazität unterstützen.Es ist ratsam, die Spezifikationen eines USB-C-Kabels zu überprüfen, um sicherzustellen, dass es den Anforderungen Ihres spezifischen Anwendungsfalls entspricht.

4. Was ist das D-Symbol am USB-C-Anschluss?

Das D-Symbol an einem USB-C-Anschluss zeigt normalerweise an, dass der Port USB 2.0-Datenübertragungsgeschwindigkeiten unterstützt und das Vorhandensein von D+ und D-Differential-Paar-Linien für diesen Standard zeigt.Diese Markierung hilft den Benutzern, zu wissen, dass der Port die grundlegende Datenübertragung und -aufforderung verarbeiten kann, aber möglicherweise nicht die höheren Datenraten, die mit USB 3.0 oder höher verknüpft sind, nicht unterstützen.

5. Was ist die maximale Spannung für USB-C?

Die maximale Spannung für USB-C beträgt 20 Volt.Dies wird durch das PD -Protokoll (USB Power Delivery) erreicht, das eine flexible Leistungsverwaltung zwischen Geräten ermöglicht.Die USB -PD -Spezifikation unterstützt bis zu 20 V und 5a, was zu einer maximalen Leistung von 100 Watt führt.Diese Fähigkeit macht USB-C zum Laden einer Vielzahl von Geräten, von Smartphones bis zu Laptops.
