Was Kondensatoren in elektronischen Schaltungen tun

Kondensatoren sind kleine Teile, die eine große Rolle in der Elektronik spielen.Sie haben sie wahrscheinlich auf Leiterplatten gesehen, ohne zu erkennen, wie nützlich sie sind.Sie speichern und freisetzen Energie und helfen Geräten, reibungsloser zu arbeiten, indem sie mit Veränderungen der Stromveränderungen umgehen.In diesem Artikel erklärt, was Kondensatoren tun, der Unterschied zwischen Typen wie Keramik und Elektrolytik und wie die Beschriftungen auf ihnen lesen.Sie lernen auch, wann und wo Sie jede Art verwenden können, abhängig von den Anforderungen Ihres Stromkreises.Alles wird auf einfache Weise erklärt, daher ist es leicht zu verfolgen, selbst wenn Sie gerade erst anfangen.Am Ende wissen Sie, wie Sie den richtigen Kondensator auswählen und ihn mit Zuversicht verwenden.

Katalog

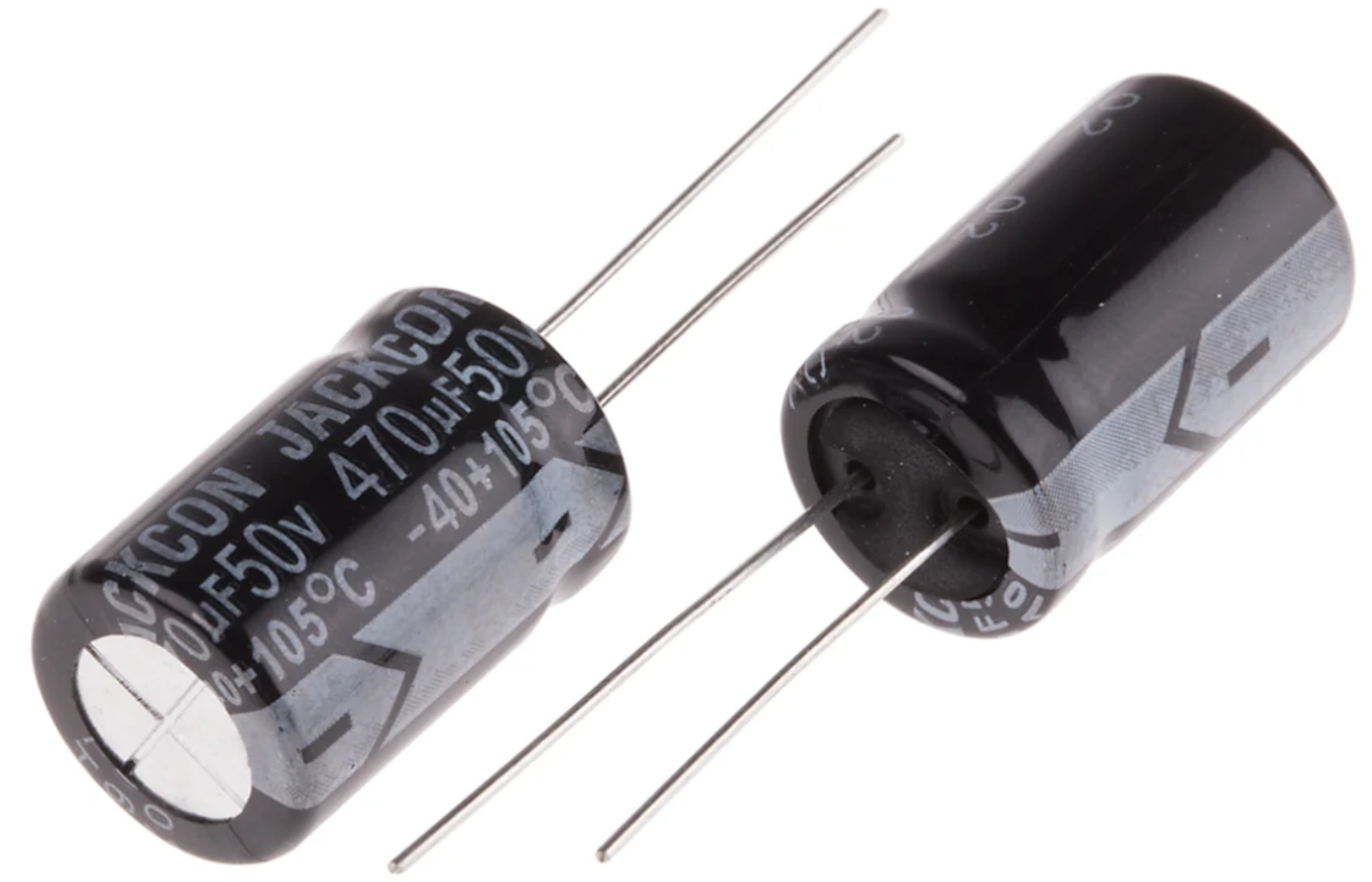

Abbildung 1. Kondensatoren in der Elektronik

Was sind Kondensatoren?

Kondensatoren sind kleine, aber sehr hilfreiche Teile, die Sie auf fast jeder elektronischen Leiterplatte finden.Sie sind wie wenig wie wenig Energie Eimer das füllt und leer nach Bedarf.Im Inneren hält ein Kondensator zwei Metallplatten, und zwischen ihnen befindet sich ein Material, das keinen Strom leitet, der als a genannt wird Dielektrikum.Mit diesem Setup können sie elektrische Energie speichern, wenn eine Spannung angewendet wird.

Sie können sich vorstellen, wie ein Eimer mit Wasser füllt - wenn die Leistung eingeschaltet ist, füllt sich der Kondensator mit elektrischer Ladung.Wenn die Leistung verschwindet oder die Schaltung schnell benötigt Schub von Energie, es leert, die in das System zurückkehren.Dadurch läuft die Dinge reibungsloser, insbesondere wenn Geräte eine stetige Leistung benötigen.Kondensatoren schaffen keine Energie, aber sie können sie gut verwalten - und es für kurze Zeit damit einhält und es dann loslassen, wenn es am dringendsten benötigt wird.Aus diesem Grund werden sie in so vielen verschiedenen elektronischen Geräten verwendet, von Computern bis hin zu Ladegeräten und sogar in Ihrer TV -Fernbedienung.

Kondensatorwerte und Spannungsbewertungen

Bevor es in die verschiedenen Arten von Kondensatoren eingeht, hilft es wirklich, zwei wichtige Dinge zu verstehen: Wie viel Ladung ein Kondensator halten kann und wie viel Spannung es sicher verarbeiten kann.Diese sind als bekannt als als Kapazität Und SpannungsbewertungWenn Sie wissen, wie sie funktionieren, wird es viel einfacher, den richtigen Kondensator für Ihr Projekt auszuwählen.

Wie viel Gebühr kann ein Kondensator halten

Kapazität ist eine Möglichkeit, zu messen, wie viel elektrische Energie Ein Kondensator kann speichern.Es wird in Einheiten, die als Farads bezeichnet werden, gemessen, obwohl die meisten Kondensatoren, die Sie sehen werden Picofarads (PF), Nanofarads (NF) oder Mikrofarads (µF).

Um Ihnen eine Idee zu geben, kann ein Kondensator mit „100 uF“ mehr Energie speichern als eine mit „10 µF“ markierte.Wenn Sie also mehr Energie speichern müssen - zum Beispiel in einer Stromversorgung, die die Spannung glättet - -Sie möchten einen höheren Kapazitätswert.Wenn Ihre Schaltung dagegen nur schnelle Signale verarbeiten oder Geräusche filtern, erledigt ein kleinerer Wert normalerweise die Arbeit.

Es geht darum, was Ihre Schaltung benötigt.Einige Teile einer Schaltung brauchen viel gespeicherte Energie bereit, während andere nur kurze Ausbrüche davon benötigen.

Wie viel Spannung ein Kondensator kann damit umgehen

Der Spannungsbewertung Auf einem Kondensator teilt Ihnen die maximale Spannung mit, die es sicher verarbeiten kann.Wenn die Spannung in Ihrer Schaltung über diese Zahl steht, kann der Kondensator zerbrechen oder sogar beschädigt werden.Deshalb ist es immer eine gute Idee, einen Kondensator mit einer Spannung zu verwenden ein bisschen höher als was Ihr Schaltkreis normalerweise verwendet.

Wenn Ihre Schaltung beispielsweise mit 12 Volt ausgeführt wird, bietet Ihnen die Auswahl eines Kondensators, der für 16 Volt oder sogar 25 Volt bewertet wird, ein wenig mehr Sicherheit.Zu nahe an die Grenze zu gehen, ist keine gute Idee, weil Spannungsspitzen Kann passieren, und Ihr Kondensator muss für diese bereit sein.

Normalerweise wird die Spannung direkt auf dem Kondensator neben dem Kapazitätswert wie "100 uF 25 V" gedruckt.Das heißt, es kann 100 Mikrofaradien Ladung speichern und bis zu 25 Volt sicher verarbeiten.

Wenn Sie an einem Projekt arbeiten, ist es wichtig, dass es wichtig ist Passen Sie den Kondensator an den Job an.Wenn Sie eine mit zu wenig Kapazität auswählen, funktioniert Ihr Stromkreis möglicherweise nicht richtig.Wenn Sie eine mit einer zu niedrigen Spannungsbewertung auswählen, kann dies beschädigt werden oder im Laufe der Zeit aufhören.

Durch Überprüfung beides beides Kapazität und die SpannungsbewertungSie können einen Kondensator auswählen, der gut funktioniert und länger in Ihrer Schaltung dauert.Es ist ein kleiner Schritt, aber es macht einen großen Unterschied darin, wie zuverlässig Ihr Projekt ausgeht.

Elektrolytkondensatoren

Elektrolytkondensatoren sind eine häufige Wahl, wenn eine Schaltung benötigt wird lagern Sie eine große Menge an Energie.Sie haben normalerweise höhere Kapazitätswerte im Vergleich zu anderen Typen, was sie bei Dingen wie nützlich macht Netzteile, wo ein stetiger Energiefluss wichtig ist oder Audio- Systeme, wo glatte Spannung die Klangqualität verbessern kann.Sie werden sie oft in Werten sehen, die von einigen Mikrofarads (µF) beginnen und auf ganze Faraden (f) aufsteigen, um sie auf die höheres Ende der Skala, wenn es um das Speichern von Gebühren geht.

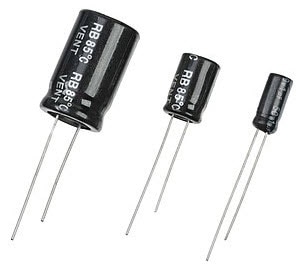

Abbildung 2. Elektrolytkondensator

Eine Sache, die sich an elektrolytischen Kondensatoren auffällt, ist ihre Rohrähnliche Form, wie eine kleine Metalldose.Sie werden feststellen, dass eines der Beine kürzer ist als das andere - dieses kürzere Bein markiert das negative SeiteUnd es ist wirklich wichtig, sie nicht zu mischen.Diese Kondensatoren sind polarisiertDies bedeutet, dass sie eine korrekte Richtung dafür haben, wie sie in eine Schaltung gelegt werden.Wenn Sie sie versehentlich umkehren, können sie nicht mehr ordnungsgemäß arbeiten oder in einigen Fällen sogar platzen oder lecksen, besonders wenn sie unter Druck aus Spannung unter Druck gesetzt.

Sie finden auch oft einen Streifen oder ein Minuszeichen, das auf den Körper gedruckt ist und Ihnen dabei hilft, den negativen Terminal herauszufinden.Auf diese Markierungen zu achten, ist ein kleiner, aber wichtiger Schritt, um Ihre Schaltung sicher und korrekt funktionieren zu lassen.

Auf der Innenseite haben Elektrolytkondensatoren dünne Metallplatten, die wie eine Schriftrolle fest aufgerollt sind.Dieses Design ermöglicht es ihnen, eine zu haben große Oberfläche In eine kompakte Größe gepackt, was dazu beiträgt, ihre Kapazität zu erhöhen.Diese aufgerollte Struktur unterscheidet sich von anderen Kondensatoren wie Keramik, die stattdessen gestapelte Schichten verwenden.Dieser Unterschied in der Struktur ist Teil dessen, was jeden Typ für verschiedene Verwendungen besser macht.

Keramikkondensatoren

Keramikkondensatoren sind einer der am häufigsten verwendeten Kondensatoren in der täglichen Elektronik.Sie sind normalerweise klein und kompakt, oft wie flache Scheiben oder kleine rechteckige Blöcke geformt.Aufgrund ihrer Größe und Form können sie selbst auf die am stärksten gepackten Leiterplatten einfach passen.Eine andere Sache, die Keramikkondensatoren einfach zu verwenden macht, ist, dass sie es sind nicht polarisiert.Dies bedeutet, dass Sie sie in die Kreislauf in beide Richtungen legen können, was die Sorge, sie auf die falsche Weise zu verbinden, wie Sie mit Elektrolytkondensatoren beseitigt.

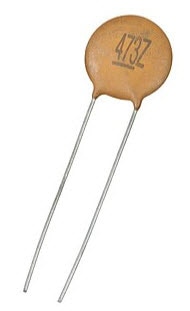

Abbildung 3. Keramikkondensator

Diese Kondensatoren speichern nicht so viel Energie wie elektrolytische, aber sie spielen immer noch a sehr wichtige Rolle In vielen Schaltungen.Ihre Kapazitätswerte sind kleiner und reichen normalerweise von Picofarads (PF) zu einigen Mikrofaraden (µF). Während sie möglicherweise nicht viel Anklage halten, sind sie großartig darin schnell reagieren Änderungen in einer Schaltung, die sie für Dinge wie Signalfilterung, Timing und Rauschreduzierung nützlich macht.

In einem Keramikkondensator unterscheidet sich die Struktur von der in elektrolytischen Typen enthaltenen Spulen.Stattdessen bestehen sie aus gestapelten Schichten von Metall Und Keramikmaterial, die eng zusammengedrückt werden.Dies gibt ihnen eine gute Stabilität und ermöglicht es ihnen, gut abzugeben Hochfrequenz Schaltungen, wie in Computern, Funkgeräten und Telefonen.Ihr hartes Build hilft ihnen auch, die Temperaturveränderungen besser umzugehen, was zu ihrer Zuverlässigkeit unter einem weiten Bereich von Bedingungen beiträgt.

So lesen Sie Kondensatormarkierungen

Wenn Sie mit Kondensatoren arbeiten, können Sie Zeit sparen und Ihnen helfen, Fehler zu vermeiden.Diese Markierungen sagen Ihnen wichtige Details wie Wie viel Gebühr kann der Kondensator halten Und Wie viel Spannung kann es umgehen.Kondensatoren sind in verschiedenen Formen und Größen erhältlich, sodass die Art und Weise, wie ihre Werte geschrieben werden, je nach Typ variieren können.

Lesen von Keramikkondensatorcodes

Keramikkondensatoren sind winzige Teile, daher gibt es nicht genug Platz, um die volle Nummer für ihren Wert zu schreiben.Deshalb benutzen sie eine dreistelliger Code die Kapazität zeigen.Wenn Sie beispielsweise einen Kondensator mit der Bezeichnung "104" sehen, bedeutet dies nicht 104 PF.Die ersten beiden Ziffern sind die Grundnummer (in diesem Fall 10), und die dritte Ziffer sagt Ihnen, wie viele Nullen hinzugefügt werden müssen.Also wird "104" 100.000 Picofarads, was das gleiche ist wie 0,1 Mikrofaraden (µF).

Diese Methode mag zunächst schwierig erscheinen, aber sobald Sie das Muster verstanden haben, ist es ziemlich einfach, herauszufinden.Häufige Codes wie „471“ (470 PF) oder „223“ (22.000 PF oder 0,022 µF) werden häufig angezeigt, und das Gewöhnen an sie kann Ihnen wirklich helfen, den richtigen Teil schnell auszuwählen.

Elektrolytkondensatorbezeichnungen verstehen

Elektrolytkondensatoren sind größer und haben normalerweise ihre Werte klarer aus.Sie werden oft Markierungen wie "sehen"10 µF 50 V", was Ihnen beide sagt Kapazität (10 Mikrofaraden) und die Spannungsbewertung (50 Volt).Dies erleichtert es, sie auf einen Blick zu identifizieren.Manchmal kann das Etikett auch eine Temperaturbewertung oder einen Stripe enthalten, das das zeigt negatives Terminal.

Weil diese Kondensatoren sind polarisiertEs ist besonders wichtig, die Markierungen richtig zu lesen.Wenn Sie sie versehentlich in einer Schaltung umkehren, können sie aufhören zu arbeiten oder sogar beschädigt zu werden.Wenn Sie diese Werte überprüfen, ist es eine gute Idee, auch die Orientierung zu überprüfen.

Das Lesen und Verstehen von Kondensatormarkierungen erleichtert Ihre Arbeit und hilft Ihre Arbeit und hilft vermeiden Mischen.Egal, ob Sie eine neue Schaltung bauen oder eine fehlerhafte Komponente ersetzen, diese kleinen Details sind wichtig.Es ist einfach, einen Teil zu erfassen, der "richtig aussieht", aber wenn Sie den Code oder die Beschriftung nicht überprüfen, kann es sich möglicherweise nicht so verhalten, wie Sie es in Ihrer Schaltung erwarten.

Sobald Sie sich bequem gemacht haben, die Zahlen und Codes zu lesen, wird dies zu einem schnellen Schritt in Ihrem Prozess - etwas, das Sie fast ohne nachzudenken.Bis dahin lohnt es sich jedoch, ein paar zusätzliche Sekunden zu nehmen, um sicherzustellen, dass Sie die richtige verwenden.

Auswahl des richtigen Kondensators

Wenn Sie an einem elektronischen Projekt arbeiten, ist es ein wichtiger Schritt, den richtigen Kondensatortyp auszuwählen, der sich auswirkt, wie gut Ihr Schaltkreis funktioniert.Beide Keramik Und Elektrolytkondensatoren sind nützlich, aber sie funktionieren in verschiedenen Situationen am besten.In diesem Abschnitt können Sie verstehen, wann sie jeweils anhand dessen, was Ihr Schaltkreis benötigt, verwenden soll.

Wählen Sie basierend darauf, wie viel Energie Sie brauchen

Denken Sie zunächst darüber nach, wie viel Energie der Kondensator speichern muss.Wenn Ihre Schaltung eine größere Energiereserve benötigt - wie in Netzteilen oder Audiogeräten -Elektrolytkondensatoren sind normalerweise die bessere Wahl.Sie können mehr Energie speichern, weil sie in höheren Kapazitätswerten erhältlich sind.

Wenn Sie an etwas Kleinerem arbeiten, wie beispielsweise das Filtern von Signalen oder die Stabilisierung der Spannung um einen Mikrochip, a Keramikkondensator ist oft besser passend.Keramikkondensatoren sind schnell und können hochfrequente Änderungen in Ihrer Schaltung bewältigen, obwohl sie weniger Energie speichern.

Betrachten Sie den Speicherplatz in Ihrer Schaltung

Wenn Sie etwas Kompaktes bauen, wo der Raum eng ist, Keramikkondensatoren sind ideal, weil sie klein und flach sind.Dies erleichtert sie einfacher, auf kleine Leiterplatten zu passen.Elektrolytische Kondensatoren hingegen sind normalerweise größer und wie kleine Röhrchen geformt, was möglicherweise nicht gut in einem raumbegrenzten Design funktioniert.

Wenn der Speicherplatz eine Priorität hat, sind Keramik normalerweise der richtige Weg.

Achten Sie auf Polarität

Ein weiterer wichtiger Unterschied ist die Polarität. Elektrolytkondensatoren werden polarisiert, was bedeutet, dass sie eine positive und negative Seite haben.Sie müssen sicherstellen, dass Sie sie auf die richtige Art und Weise installieren.Andernfalls könnten sie scheitern oder sogar beschädigt werden.Sie sind normalerweise mit einem Minuszeichen oder einem Streifen gekennzeichnet, um das negative Bein zu identifizieren.

Keramikkondensatoren sind nicht polarisiert Sie können sie so oder so in die Schaltung aufnehmen, ohne sich Sorgen zu machen.Wenn Sie nach etwas Einfachem zu arbeiten sind, insbesondere für Anfänger, sind Keramikkappen oft einfacher zu verwalten.

Denken Sie über Temperatur und Haltbarkeit nach

Schaltkreise können manchmal während des Gebrauchs erwärmen, insbesondere bei der Stromversorgung. Keramikkondensatoren Behandeln Sie Wärme und wechselnde Temperaturen besser als elektrolytische.Sie sind stabiler und tragen weniger wahrscheinlich in heißen oder sich ändernden Umgebungen ab.

Elektrolytkondensatoren können im Laufe der Zeit zusammenbrechen, wenn sie zu viel Wärme ausgesetzt sind.Wenn Ihre Schaltung also heiß wird oder lange dauern muss, sind Keramikkondensatoren möglicherweise eine sicherere Wahl.

Schauen Sie sich die Geschwindigkeits- und Frequenzbedürfnisse an

Wenn sich Ihre Schaltung mit schnellen Signalen befasst, wie in Radios, Datenlinien oder Kommunikationssysteme, Keramikkondensatoren sind normalerweise die bessere Übereinstimmung.Sie reagieren schnell und können Hochfrequenzgeräusche glätten.

Elektrolytik reagieren langsamer, sodass sie besser für stetige, niederfrequente Aufgaben wie das Glätten der Stromversorgung.

Praktische Anwendungen von Kondensatoren in der Elektronik

Kondensatoren werden in vielen verschiedenen Teilen der Elektronik verwendet, und jeder Typ hat seine eigenen Stärken je nach Auftrag.Egal, ob Sie etwas Einfaches aufbauen oder an einem komplexeren Projekt arbeiten, wenn Sie wissen, wo jede Art von Kondensatoranpassungen Ihr Schaltkreis reibungsloser laufen und häufige Probleme vermeiden kann.

Verwendung von Elektrolytkondensatoren

Elektrolytkondensatoren sind großartig, wenn Ihr Stromkreis viel Energie halten oder einen stetigen Stromfluss liefern muss.Einer der häufigsten Orte, an denen Sie sie sehen werden Stromversorgung Filter.In dieser Rolle helfen sie, die Spannung zu glätten und sicherzustellen, dass Ihre Schaltung eine stabile und saubere Stromquelle ohne plötzliche Tropfen oder Spikes erhält.

Sie werden auch häufig in Audioverstärkerschaltungen verwendet, bei denen sie den Fluss von Signalen und Leistung verwalten.Dies hilft, unerwünschte Geräusche oder Verzerrungen im Klang zu verringern.Eine weitere häufige Verwendung ist in Motorstarterschaltungeninsbesondere in Geräten und Geräten, die Elektromotoren verwenden.Der Kondensator verleiht dem Motor einen starken Energieschub, um ihn zu starten.

Verwendung von Keramikkondensatoren

KeramikkondensatorenAndererseits eignen sich besser für kleinere, schnellere Aufgaben.Sie werden sie in vielen Schaltungen finden, die sich mit Signalen befassen, insbesondere wenn es darum geht Lärm herausfiltern oder schnelle Spannungsänderungen verwalten.In Funkgeräten oder Kommunikationssystemen helfen Keramikkondensatoren beispielsweise, das Signal zu säubern, damit es stabiler und klarer ist.

Sie sind auch nützlich in Zeitschaltungen, wo sie mit Widerständen zusammenarbeiten, um Verzögerungen oder Impulse zu verursachen.Aufgrund ihrer schnellen Reaktionszeit werden Keramikkondensatoren häufig in der Nähe von Mikrochips platziert, wo sie helfen Spannung stabilisieren und schützen sensible Teile vor plötzlichen Veränderungen.

Das Verständnis, wie Kondensatoren in realen Schaltungen verwendet werden, erleichtert die Auswahl der richtigen.Wenn Sie an etwas mit Motoren, Stromversorgungen oder Audio arbeiten, werden Sie wahrscheinlich verwenden Elektrolytkondensatoren.Für Schaltungen mit schnellen Signalen, kleinen Räumen oder digitalen Chips, Keramikkondensatoren sind normalerweise die bessere Passform.

Jeder Typ spielt eine andere, aber wichtige Rolle, und das Kennen dieser Rollen hilft Ihnen, Schaltkreise zu erstellen, die zuverlässiger sind und so arbeiten, wie Sie es möchten.

Abschluss

Kondensatoren mögen klein sein, aber sie spielen eine große Rolle, um elektronische Geräte ordnungsgemäß zu helfen.Jetzt wissen Sie, was sie tun, wie sie sie voneinander unterscheiden und wann können Sie Keramik- oder Elektrolytypen verwenden.Wenn Sie verstehen, wie sie Energie speichern und verwalten, können Sie in Ihren Projekten bessere Entscheidungen treffen.Mit diesem Wissen werden Sie sich bei der Arbeit mit Schaltungen sicherer fühlen.
