Hersteller Teilnummer
ADG506AKN
Hersteller
Analogegerät
Einführung
ADG506AKN ist ein Hochleistungsanalogschalter/Multiplexer von analogen Geräten, das 16: 1-analoge Signale multiplexen kann.
Produktfunktionen und Leistung
Single 16: 1 Multiplexer -Konfiguration
Maximaler Widerstand im Stadium von 300 OHM
Kanal-zu-Kanal-Matching (ΔRON) von 15 OHM
Unterstützt sowohl einzeln
Schnelle Schaltzeit mit 300 ns für Tonne und Toff
Niedrige Ladungsinjektion von 4pc
Kapazität mit niedriger Kanal (CS (AUS), CD (AUS)) von 5PF bzw. 44PF
Maximaler Leckstrom (IS (Off)) von 1NA
Produktvorteile
Hohe Präzision aufgrund eines geringen Widerstands im Zustand und exzellenter Kanal-zu-Kanal-Matching
Vielseitige Kompatibilität der Stromversorgung
Schneller Betrieb für eine Vielzahl von Anwendungen geeignet
Minimale Signalverzerrung dank der geringen Ladungsinjektion
Wichtige technische Parameter
Anzahl der Schaltungen: 1
Resistenz im Stadium (MAX): 300 OHM
Kanal-zu-Kanal-Matching (ΔRON): 15 OHM
Spannungsversorgung, Einzel/Dual (V+)/(V ±): 10,8 V ~ 16,5 V/± 10,8 V ~ 16,5 V
Zeitschalter (Tonne, Toff) (max): 300 ns, 300 ns
Stromleckage (IS (aus)) (max): 1na
Qualitäts- und Sicherheitsmerkmale
Der Betriebstemperaturbereich zwischen -40 ° C bis 85 ° C sorgt für die Zuverlässigkeit unter extremen Bedingungen
Kompatibilität
Durch Lochmontage für einfache Integration in vorhandene Setups

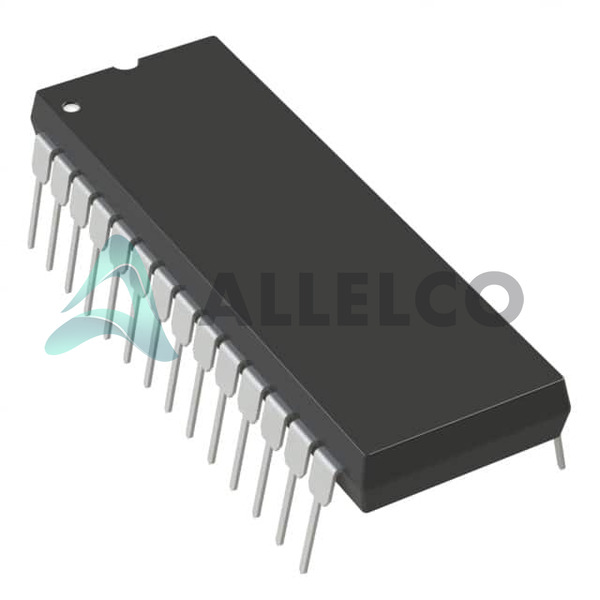

In einem 28-DIP verpackt, kompatibel mit Standard-Breadboards und Entwicklungsbrettern
Anwendungsbereiche
Signalrouting in Datenerfassungssystemen
Kommunikationssysteme
Testausrüstung
Audio- und Video -Umschaltung
Produktlebenszyklus
Markiert als veraltet, was darauf hinweist, dass das Produkt gegen Ende seiner Produktionsdauer sein kann
Die potenzielle Verfügbarkeit von Ersetzungen oder Upgrades sollte mit analogen Geräten überprüft werden
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Hohe Kanaldichte in einer einzelnen 16: 1 -Multiplexer -Konfiguration reduziert die Systemkomplexität
Bietet eine ausgewogene Leistung zwischen Geschwindigkeit und Signalintegrität
Niedrige Betriebskosten aufgrund minimaler Stromversorgung
Einfache Integration in eine Vielzahl elektronischer Systeme dank seiner Standardverpackung und des Montagetyps
Trotz seiner Veralterung ist geeignet für Projekte, bei denen eine hohe Präzision und Zuverlässigkeit von größter Bedeutung sind, und die neueste Technologie ist keine Anforderung
