ZuhauseProdukteIntegrierte schaltkreise (ICS)PMIC-Spannungsregler-linearMC7805ABD2TR4G

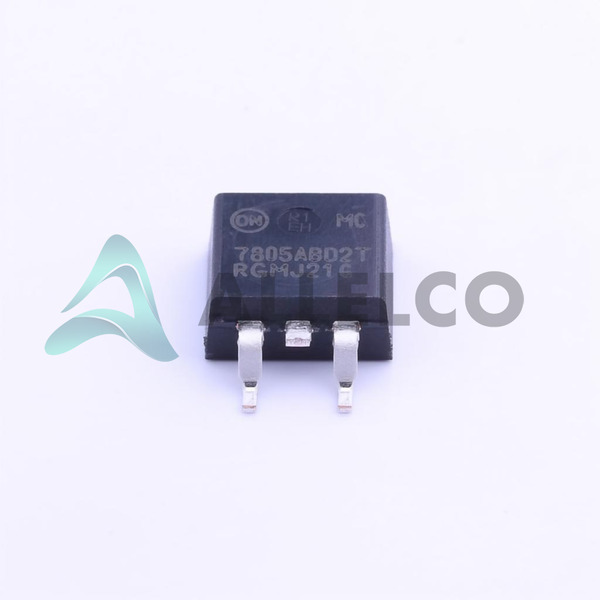

MC7805ABD2TR4G Image
MC7805ABD2TR4G Image - 1MC7805ABD2TR4G Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

MC7805ABD2TR4G - onsemi

Hersteller Artikelnummer
MC7805ABD2TR4G
Hersteller
onsemi
Allelco Artikelnummer
32D-MC7805ABD2TR4G
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Lagerstatus:
80,820 Stück verfügbar, neu und original
Teile Beschreibung
IC REG LINEAR 5V 1A D2PAK
Verpackung
D2PAK-3
Datenblatt
MC7805ABD2TR4G.pdf

Datenblätter

MC78zz(z), NCV78zz.pdf

HTML -Datenblatt

MC78zz(z), NCV78zz.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 80820
  • Einzelpreis: $0.413
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.413 $0.41
10+ $0.345 $3.45
30+ $0.312 $9.36
100+ $0.278 $27.80
500+ $0.244 $122.00
800+ $0.233 $186.40
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite

Spezifikation

MC7805ABD2TR4G Tech -Spezifikationen
onsemi - MC7805ABD2TR4G Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie onsemi - MC7805ABD2TR4G

Produkteigenschaften Eigenschaften
Hersteller onsemi
Spannungsabfall (Max) 2V @ 1A (Typ)
Spannung - Ausgang (Min / Fixed) 5V
Spannung - Ausgabe (max) -
Spannung - Eingang (Max) 35V
Supplier Device-Gehäuse D2PAK-3
Serie -
Schutzfunktionen Over Temperature, Short Circuit
Verpackung / Gehäuse TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
PSRR 83dB (120Hz)
Ausgabetyp Fixed
Ausgangskonfiguration Positive
Betriebstemperatur -40°C ~ 125°C
Anzahl der Regler 1
Befestigungsart Surface Mount
Aktuell - Ruhig (Iq) 6 mA
Strom - Ausgabe 1A
Kontrollfunktionen -
Grundproduktnummer MC7805

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

MC7805ABD2TR4G Image
MC7805ABD2TR4G (1)

Hersteller Teilnummer

MC7805ABD2TR4G

Hersteller

Onsemi

Einführung

Der MC7805ABD2TR4G ist ein LDO -Spannungsregler (LDO), der einen stabilen 5 -V -Ausgang von einem Eingang von bis zu 35 V liefert.

Produktfunktionen und Leistung

Feste positive Ausgangsspannungsregler festgelegt

Ausgangsspannung auf 5 V eingestellt

Maximale Eingangsspannung von 35 V

Abbrecherspannung von 2 V bei 1a (typisch)

Ausgangsstrom von 1a

Ruhender Strom beträgt 6 mA

Stromversorgungsrate (PSRR) von 83 dB bei 120 Hz

Produktvorteile

Stabile Spannungsregulierung für eine Vielzahl von Anwendungen

Niedriger Ruhestrom für höhere Energieeffizienz

Hoher PSRR für die Rauschverringerung der Stromversorgung

MC7805ABD2TR4G Image
MC7805ABD2TR4G (2)

Wichtige technische Parameter

Ausgangskonfiguration: positiv

Ausgangstyp: Behoben

Anzahl der Aufsichtsbehörden: 1

Spannungsabbrecher (max): 2V @ 1a

Strom - Ausgabe: 1a

Strom - Ruhe (IQ): 6 Ma

PSRR: 83 DB (120 Hz)

Qualitäts- und Sicherheitsmerkmale

Über Temperaturschutz

Kurzschlussschutz

Kompatibilität

Kompatibel mit verschiedenen Schaltungen, die stabil 5 V erfordern

Oberflächenhalterung TO-263-3, D2PAK (2 Leads + Tab), to-263ab

Anwendungsbereiche

Elektronik, die reguliertes 5 -V -Netzteil erfordert

Low-Spannungs-Computerperipheriegeräte

Industriekontrollen

Produktlebenszyklus

Produktstatus: aktiv

Nicht kurz vor Absetzen, Austausch oder Upgrades zum Zeitpunkt des Wissensabschnitts

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Zuverlässige feste Ausgabe für eine konsistente Leistung

Hohe Eingangsspannungszulage bis zu 35 V

Effizienter Stromverbrauch mit geringer Ruhestrom

Robuste Schutzmerkmale für verbesserte Sicherheit

Hohe PSRR für eine bessere Geräuschimmunität bei empfindlichen Anwendungen

Derzeit aktiv im Produktlebenszyklus ohne unmittelbar bevorstehende Lebensende

Erhältlich in Klebeband und Rolle für automatisierte Montageprozesse

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie onsemi MC7805ABD2TR4G.

Produkteigenschaften MC7805ABD2TR4 MC7805ACD2TR4G MC7805ACD2TR4 MC7805ABD2TG
Artikelnummer MC7805ABD2TR4 MC7805ACD2TR4G MC7805ACD2TR4 MC7805ABD2TG
Hersteller onsemi onsemi onsemi onsemi
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Spannung - Eingang (Max) - - - -
Spannung - Ausgang (Min / Fixed) - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Anzahl der Regler - - - -
Serie - - - -
Ausgangskonfiguration - - - -
Kontrollfunktionen - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Ausgabetyp - Current - Unbuffered Voltage - Buffered -
PSRR - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Schutzfunktionen - - - -
Spannung - Ausgabe (max) - - - -
Aktuell - Ruhig (Iq) - - - -
Spannungsabfall (Max) - - - -
Strom - Ausgabe - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C

MC7805ABD2TR4G Datenblatt PDF

Laden Sie MC7805ABD2TR4G PDF -Datenblätter und onsemi -Dokumentation für MC7805ABD2TR4G - onsemi herunter.

Umweltinformationen
Material Declaration MC7805ABD2TR4G.pdf onsemi REACH.pdf onsemi RoHS.pdf
Datenblätter
MC78zz(z), NCV78zz.pdf
HTML -Datenblatt
MC78zz(z), NCV78zz.pdf
