ZuhauseProdukteAnschlüsse, VerbindungenBackplane Steckverbinder-Hard metrisch, StandardHM2P07PDU1A1N9LF

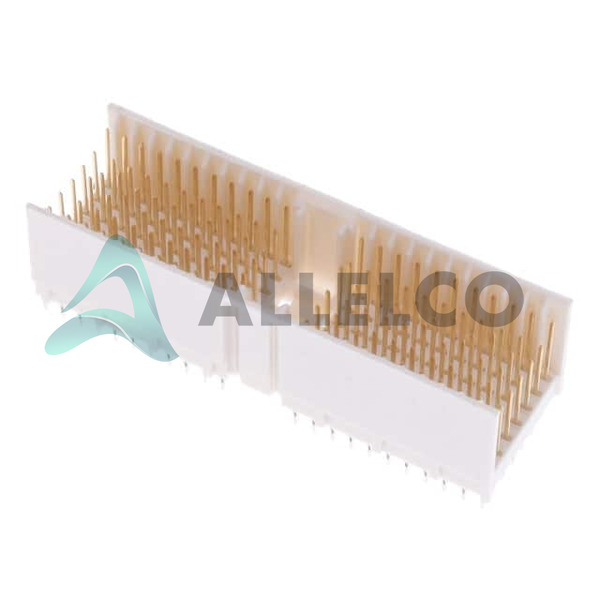

HM2P07PDU1A1N9LF Image
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
EXPRESSOPTION
Zahlungsmethode

HM2P07PDU1A1N9LF - Amphenol ICC (FCI)

Hersteller Artikelnummer
HM2P07PDU1A1N9LF
Hersteller
Amphenol Aorora
Allelco Artikelnummer
32D-HM2P07PDU1A1N9LF
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
CONN HEADER 154POS 2MM PRESS-FIT
Verpackung
Tray
Datenblatt
1.HM2P07PDU1A1N9L.pdf ...
RoHS Status
RoHS-konform
Unsere Zertifizierung
vorrätig: 14977

Erforderliche Felder werden durch einen Sternchen (*) angezeigt
Bitte senden Sie RFQ, wir werden sofort antworten.

Anzahl
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

HM2P07PDU1A1N9LF Tech -Spezifikationen
Amphenol ICC (FCI) - HM2P07PDU1A1N9LF Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Amphenol ICC (FCI) - HM2P07PDU1A1N9LF

Produkteigenschaften Eigenschaften
Hersteller Amphenol Aorora
Spannungswert 750Vrms
Beendigung Press-Fit
Serie Millipacs®
Tonhöhe 0.079" (2.00mm)
Paket Tray
Betriebstemperatur -55°C ~ 125°C
Anzahl der Reihen 5 + 2
Anzahl der geladenen Positionen All
Anzahl der Positionen 154 (110 + 44 Ground)
Produkteigenschaften Eigenschaften
Befestigungsart Through Hole
Eigenschaften Board Guide
Aktuelle Bewertung (AMPs) 1.5 A
Kontakt-Finish Stärke Flash
Kontakt-Finish Gold
Steckverbinderverwendung -
Anschlusstyp Header, Male Pins
Art des Steckverbinders A 22
Grundproduktnummer HM2P07

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status RoHS-konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Affected
ECCN EAR99
HTSUS 8536.69.4040

Teile Einführung

Hersteller Teilnummer

HM2P07PDU1A1N9LF

Hersteller

Amphenol-ICC

Einführung

Dieses Produkt ist ein Hochleistungs-Backplane-Anschluss aus der Millipacs®-Serie.Es verfügt über eine Konfiguration von 154 Positionen (110 Signalpositionen und 44 Bodenpositionen) mit einem kompakten Konstruktion von 0,079 "(2,00 mm). Der Stecker ist für die Überlastung durch Durchläufe ausgelegt und verwendet Pressemittel-Kündigung für zuverlässige und sichere Verbindungen.

Produktfunktionen und Leistung

154 Positionen (110 Signal, 44 Masse)

079 "(2,00 mm) Tonhöhe

5+2 Zeilenkonfiguration

Durchläufungsmontage

Presse-Fit-Kündigung

Betriebstemperaturbereich: -55 ° C bis 125 ° C

750 VRMS -Spannung

5a Strombewertung pro Kontakt

Produktvorteile

Hochdichte, platzsparendes Design

Robuste und langlebige Konstruktion für zuverlässige Leistung

Vielseitige Montageoptionen für eine einfachere Integration

Sichere Pressemitteilungs-Kündigung für zuverlässige Verbindungen

Wichtige Gründe für die Auswahl dieses Produkts

Außergewöhnliche Leistung und Zuverlässigkeit für anspruchsvolle Anwendungen

Kompaktes und platzeswirksames Design zur Optimierung von PCB-Layouts

Entwickelt für einfache Installation und Integration

Unterstützt durch Amphenols Ruf für Qualität und Innovation

Qualitäts- und Sicherheitsmerkmale

Vergoldete Kontakte zur überlegenen Leitfähigkeit und Korrosionsbeständigkeit

Einhaltung der relevanten Branchenstandards und Vorschriften

Strenge Test- und Qualitätskontrollmaßnahmen

Kompatibilität

Dieser Backplane-Stecker ist so konzipiert, dass er mit einer Vielzahl von elektronischen Systemen und Geräten kompatibel ist, die eine hohe Dichte und Hochleistungsverbindungen erfordern.

Anwendungsbereiche

Telekommunikationsgeräte

Industrieautomatisierung und Steuerungssysteme

Medizinprodukte

Militär- und Luft- und Raumfahrtanwendungen

Transportsysteme

Produktlebenszyklus

Der HM2P07PDU1A1N9LF-Anschluss ist ein aktives Produkt in Produktion.Zu diesem Zeitpunkt gibt es keine Pläne für ein Absetzen.Wenn Sie Informationen zu äquivalenten oder alternativen Modellen benötigen, wenden Sie sich bitte über unsere Website für die aktuellsten Produktdetails und Verfügbarkeit.

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Amphenol ICC (FCI) HM2P07PDU1A1N9LF.

Produkteigenschaften HM2P07PDU1A0N9LF HM2P07PDU1E1N9LF HM2P07PDU141N9LF HM2P07PDU1C1N9LF
Artikelnummer HM2P07PDU1A0N9LF HM2P07PDU1E1N9LF HM2P07PDU141N9LF HM2P07PDU1C1N9LF
Hersteller Amphenol ICC (FCI) Amphenol ICC (FCI) Amphenol ICC (FCI) Amphenol ICC (FCI)
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Tonhöhe - - - -
Serie - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Art des Steckverbinders - - - -
Aktuelle Bewertung (AMPs) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Anschlusstyp - - - -
Anzahl der geladenen Positionen - - - -
Anzahl der Positionen - - - -
Anzahl der Reihen - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Eigenschaften - - - Simultaneous Sampling
Kontakt-Finish Stärke - - - -
Steckverbinderverwendung - - - -
Kontakt-Finish - - - -
Beendigung - - - -
Spannungswert - - - -

HM2P07PDU1A1N9LF Datenblatt PDF

Laden Sie HM2P07PDU1A1N9LF PDF -Datenblätter und Amphenol ICC (FCI) -Dokumentation für HM2P07PDU1A1N9LF - Amphenol ICC (FCI) herunter.

PCN -Verpackung
Millipacs Devices 16/Dec/2010.pdf MILLIPACS HM2P 14/Oct/2016.pdf
PCN -Design/Spezifikation
Mult Dev Material Chg 24/APR/2020.pdf Mult Dev Material Chg 25/Feb/2020.pdf
