Zuhause Produkte Diskrete Halbleiter-Produkte Transistoren-FETs, MOSFETs-Einzel~~BSV236SPH6327XTSA1~~

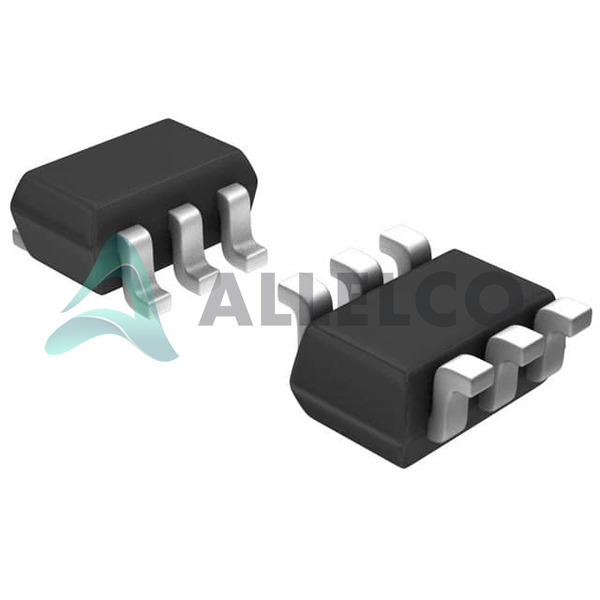

Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen

~~als Favorit nehmen~~

EXPRESSOPTION

Zahlungsmethode

BSV236SPH6327XTSA1 - Infineon Technologies

Name: Infineon Technologies BSV236SPH6327XTSA1
Brand: Infineon Technologies
SKU: BSV236SPH6327XTSA1
Availability: InStock
Rating: 5 (4 reviews)

Hersteller Artikelnummer: BSV236SPH6327XTSA1

Hersteller: Infineon Technologies

Allelco Artikelnummer: 32D-BSV236SPH6327XTSA1

Garantie: 1 Jahr Allelco Garantie - Finden Sie mehr heraus

Teile Beschreibung: MOSFET P-CH 20V 1.5A SOT363-6

Verpackung: PG-SOT363-PO

Datenblatt: 1.BSV236SPH6327XT.pdf ...

Andere verwandte Dokumente
Part Number Guide.pdf

PCN -Baugruppe/Herkunft
Mult Dev Site Chgs 2/Feb/2023.pdf

PCN -Verpackung
Reel Cover Tape Chg 16/Feb/2016.pdf

RoHS Status: ROHS3 -konform

~~Vergleichen~~

Unsere Zertifizierung

vorrätig: 287690

EXPRESSOPTION

Zahlungsmethode

Unsere Zertifizierung

Spezifikation

BSV236SPH6327XTSA1 Tech -Spezifikationen
Infineon Technologies - BSV236SPH6327XTSA1 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Infineon Technologies - BSV236SPH6327XTSA1

Produkteigenschaften	Eigenschaften
Hersteller	Infineon Technologies
VGS (th) (Max) @ Id	1.2V @ 8µA
Vgs (Max)	±12V
Technologie	MOSFET (Metal Oxide)
Supplier Device-Gehäuse	PG-SOT363-PO
Serie	OptiMOS™
Rds On (Max) @ Id, Vgs	175mOhm @ 1.5A, 4.5V
Verlustleistung (max)	560mW (Ta)
Verpackung / Gehäuse	6-VSSOP, SC-88, SOT-363
Paket	Tape & Reel (TR)

Produkteigenschaften	Eigenschaften
Betriebstemperatur	-55°C ~ 150°C (TJ)
Befestigungsart	Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds	228 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs	5.7 nC @ 4.5 V
Typ FET	P-Channel
FET-Merkmal	-
Antriebsspannung (Max Rds On, Min Rds On)	2.5V, 4.5V
Drain-Source-Spannung (Vdss)	20 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C	1.5A (Ta)
Grundproduktnummer	BSV236

Umwelt- und Exportklassifikationen

ATTRIBUT	BESCHREIBUNG
RoHS Status	ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL)	1 (Unlimited)
Status erreichen	REACH Unaffected
ECCN	EAR99

Teile Einführung

Hersteller Teilnummer

BSV236SPH6327XTSA1

Hersteller

Infineon -Technologien

Einführung

Hochleistungs-P-Kanal-MOSFET-Transistor, Teil der Optimos-Serie.

Produktfunktionen und Leistung

20 V Drain-Source-Spannung

-55 ° C bis 150 ° C Betriebstemperaturbereich

175 mΩ Maximal On-Resistenz bei 1,5a, 4,5 V

5a kontinuierlicher Abflussstrom bei 25 ° C

228PF Maximale Eingangskapazität bei 15 V

560 mW maximale Leistung Dissipation

Produktvorteile

Optimierte Leistung für Leistungskonvertierung und Steuerungsanwendungen

Niedrige vor Ort für hohe Effizienz

Breiter Betriebstemperaturbereich

Wichtige technische Parameter

P-Kanal-Mosfet

20 V Drain-Source-Spannung

± 12 V Gate-Source-Spannung

5a kontinuierlicher Abflussstrom

175 mΩ Maximal On-Resistenz

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

PG-SOT363-PO-Verpackung

Kompatibilität

Oberflächenmontagepaket

Kompatibel mit einer Vielzahl von Stromversorgungs- und Konvertierungsanwendungen

Anwendungsbereiche

Leistungsumwandlung

Motorkontrolle

Beleuchtungssteuerung

Allgemeines Leistungsmanagement

Produktlebenszyklus

Derzeit in Produktion

Ersatz- oder Upgrade -Optionen bei Infineon erhältlich

Wichtige Gründe für die Auswahl dieses Produkts

Optimierte Leistung für Stromanwendungen

Niedrige vor Ort für hohe Effizienz

Breiter Betriebstemperaturbereich

Zuverlässig und ROHS -konform

Kompatibilität mit verschiedenen Stromversorgungs- und Conversion -Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Infineon Technologies BSV236SPH6327XTSA1.

Produkteigenschaften
Artikelnummer	BSV236SPH6327XTSA1	BSV236SP L6327	BSV236SP H6327	BSV52,215
Hersteller	Infineon Technologies	Infineon Technologies	Cypress Semiconductor (Infineon Technologies)	Nexperia USA Inc.
Eingabekapazität (Ciss) (Max) @ Vds	228 pF @ 15 V	228 pF @ 15 V	-	-
FET-Merkmal	-	-	-	-
Befestigungsart	Surface Mount	Surface Mount	-	Surface Mount
Grundproduktnummer	BSV236	-	-	BSV52
Drain-Source-Spannung (Vdss)	20 V	20 V	-	-
Typ FET	P-Channel	P-Channel	-	-
Paket	Tape & Reel (TR)	Tape & Reel (TR)	-	Tape & Reel (TR)
Verpackung / Gehäuse	6-VSSOP, SC-88, SOT-363	6-VSSOP, SC-88, SOT-363	-	TO-236-3, SC-59, SOT-23-3
VGS (th) (Max) @ Id	1.2V @ 8µA	1.2V @ 8µA	-	-
Vgs (Max)	±12V	±12V	-	-
Antriebsspannung (Max Rds On, Min Rds On)	2.5V, 4.5V	2.5V, 4.5V	-	-
Verlustleistung (max)	560mW (Ta)	560mW (Ta)	-	-
Betriebstemperatur	-55°C ~ 150°C (TJ)	-55°C ~ 150°C (TJ)	-	150°C (TJ)
Supplier Device-Gehäuse	PG-SOT363-PO	PG-SOT363-PO	-	TO-236AB
Rds On (Max) @ Id, Vgs	175mOhm @ 1.5A, 4.5V	175mOhm @ 1.5A, 4.5V	-	-
Gate Charge (Qg) (Max) @ Vgs	5.7 nC @ 4.5 V	5.7 nC @ 4.5 V	-	-
Technologie	MOSFET (Metal Oxide)	MOSFET (Metal Oxide)	-	-
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C	1.5A (Ta)	1.5A (Ta)	-	-
Serie	OptiMOS™	OptiMOS™	-	Automotive, AEC-Q101

BSV236SPH6327XTSA1 Datenblatt PDF

Laden Sie BSV236SPH6327XTSA1 PDF -Datenblätter und Infineon Technologies -Dokumentation für BSV236SPH6327XTSA1 - Infineon Technologies herunter.

Andere verwandte Dokumente: Part Number Guide.pdf
PCN -Baugruppe/Herkunft: Mult Dev Site Chgs 2/Feb/2023.pdf
PCN -Verpackung: Reel Cover Tape Chg 16/Feb/2016.pdf
