ZuhauseProdukteIntegrierte schaltkreise (ICS)Datenerfassung-analog zu Digital Converters (ADC)ADC104S021CIMMX

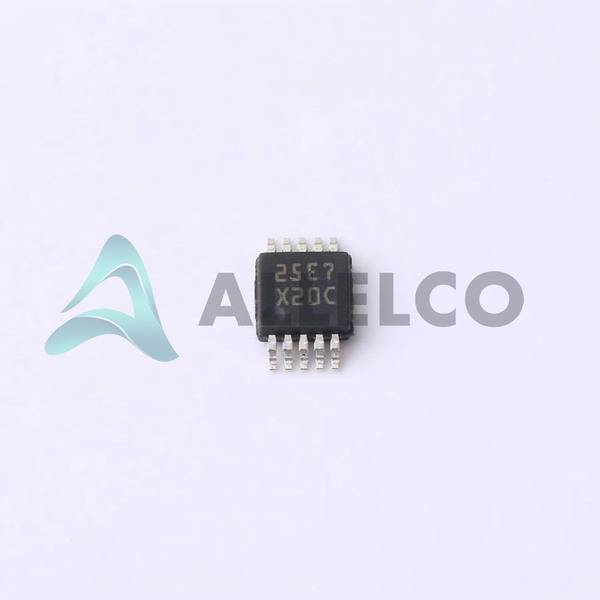

ADC104S021CIMMX Image
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
EXPRESSOPTION
Zahlungsmethode

ADC104S021CIMMX - Texas Instruments

Hersteller Artikelnummer
ADC104S021CIMMX
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-ADC104S021CIMMX
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Lagerstatus:
12,550 Stück verfügbar, neu und original
Teile Beschreibung
IC ADC 10BIT SAR 10VSSOP
Verpackung
10-VSSOP
Datenblatt
ADC104S021CIMMX.pdf

HTML -Datenblatt

ADC104S021.pdf
RoHS Status

Unsere Zertifizierung
vorrätig: 12550

Erforderliche Felder werden durch einen Sternchen (*) angezeigt
Bitte senden Sie RFQ, wir werden sofort antworten.

Anzahl

Spezifikation

ADC104S021CIMMX Tech -Spezifikationen
Texas Instruments - ADC104S021CIMMX Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - ADC104S021CIMMX

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannung - Versorgung, digital 2.7V ~ 5.25V
Spannung - Versorgung, analog 2.7V ~ 5.25V
Supplier Device-Gehäuse 10-VSSOP
Serie -
Abtastrate (pro Sekunde) 200k
Referenztyp Supply
Verhältnis - S / H: ADC 1:1
Verpackung / Gehäuse 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 85°C
Produkteigenschaften Eigenschaften
Anzahl der Eingänge 4
Anzahl der Bits 10
Anzahl der A / D-Wandler 1
Befestigungsart Surface Mount
Eingabetyp Single Ended
Eigenschaften -
Data Interface SPI, DSP
Konfiguration MUX-S/H-ADC
Grundproduktnummer ADC104S
Die Architektur SAR

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status RoHS nicht konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

ADC104S021CIMMX Image
ADC104S021CIMMX (1)

Hersteller Teilnummer

ADC104S021CIMMX

Hersteller

Texas Instrumente

Einführung

10-Bit-Analog-Digital-Konverter (ADC)

Integrierter Verstärker von Proben und Hold

Multiplexer

Serienschnittstelle

Produktfunktionen und Leistung

10-Bit-Auflösung

200KSPS -Stichprobenrate

4 Eingangskanäle mit Einzelbeins

Niedriger Stromverbrauch

Hohe Genauigkeit

Produktvorteile

Design mit geringer Leistung

Integrierter Proben und Hold und Multiplexer

Serielle Schnittstelle für einfache Systemintegration

Breiter Betriebsspannungsbereich

ADC104S021CIMMX Image
ADC104S021CIMMX (2)

Wichtige technische Parameter

10-Bit-Auflösung

200KSPS -Stichprobenrate

4 Eingangskanäle mit Einzelbeins

7 V bis 5,25 V Versorgungsspannung

-40 ° C bis 85 ° C Betriebstemperaturbereich

Qualitäts- und Sicherheitsmerkmale

ROHS nicht konform

Kompatibilität

Kompatibel mit SPI- und DSP -Schnittstellen

Anwendungsbereiche

Datenerfassungssysteme

Industrial Control Systems

Tragbare Elektronik

Medizinische Ausrüstung

Produktlebenszyklus

Derzeit verfügbar

Keine Informationen zum Absetzen oder zum Austausch

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hochleistungs 10-Bit-ADC mit integrierten Funktionen

Auslegung mit geringer Leistung für tragbare und batteriebetriebene Anwendungen

Breiter Betriebsspannungsbereich für Flexibilität

Serielle Schnittstelle für einfache Systemintegration

Nachgewiesene Zuverlässigkeit und Qualität aus texanischen Instrumenten

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments ADC104S021CIMMX.

Produkteigenschaften ADC104S051CIMMX ADC104S021QIMMX/NOPB ADC104S021CIMM ADC104S051CIMMX/NOPB
Artikelnummer ADC104S051CIMMX ADC104S021QIMMX/NOPB ADC104S021CIMM ADC104S051CIMMX/NOPB
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Spannung - Versorgung, analog - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Verhältnis - S / H: ADC - - - 1:1
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Abtastrate (pro Sekunde) - - - 65M
Referenztyp - External, Internal External External, Internal
Befestigungsart - Surface Mount Through Hole Surface Mount
Anzahl der Eingänge - - - 2
Die Architektur - Current Source R-2R Pipelined
Konfiguration - - - S/H-ADC
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Eigenschaften - - - Simultaneous Sampling
Data Interface - LVDS - Parallel I²C LVDS - Parallel, Parallel
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Anzahl der A / D-Wandler - - - 2
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Anzahl der Bits - 16 8 14
Serie - - - -
Spannung - Versorgung, digital - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Eingabetyp - - - Differential
