ZuhauseProdukteIntegrierte schaltkreise (ICS)Datenerfassung-analog zu Digital Converters (ADC)ADS112C04IPWR

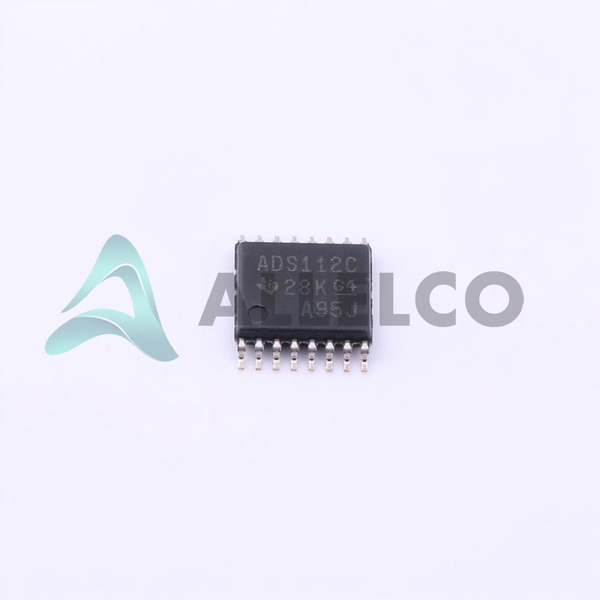

ADS112C04IPWR Image
ADS112C04IPWR Image - 1ADS112C04IPWR Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

ADS112C04IPWR - Texas Instruments

Hersteller Artikelnummer
ADS112C04IPWR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-ADS112C04IPWR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC ADC 16BIT SIGMA-DELTA 16TSSOP
Verpackung
16-TSSOP
Datenblatt
1.ADS112C04IPWR.pdf ...

HTML -Datenblatt

ADS112C04 Datasheet.pdf

PCN -Design/Spezifikation

Design 22/Feb/2022.pdf

PCN -Baugruppe/Herkunft

Mult Dev Mold Comp Chg 18/Dec/2018.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 10053
  • Einzelpreis: $4.079
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $4.079 $4.08
10+ $3.578 $35.78
30+ $3.273 $98.19
100+ $3.017 $301.70
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

ADS112C04IPWR Tech -Spezifikationen
Texas Instruments - ADS112C04IPWR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - ADS112C04IPWR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannung - Versorgung, digital 2.3V ~ 5.5V
Spannung - Versorgung, analog ±2.5V, 2.3V ~ 5.5V
Supplier Device-Gehäuse 16-TSSOP
Serie -
Abtastrate (pro Sekunde) 2k
Referenztyp External
Verhältnis - S / H: ADC 0:1
Verpackung / Gehäuse 16-TSSOP (0.173", 4.40mm Width)
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C
Produkteigenschaften Eigenschaften
Anzahl der Eingänge 4
Anzahl der Bits 16
Anzahl der A / D-Wandler 1
Befestigungsart Surface Mount
Eingabetyp Differential, Single Ended
Eigenschaften PGA, Temperature Sensor
Data Interface I²C
Konfiguration MUX-PGA-ADC
Grundproduktnummer ADS112C04
Die Architektur Sigma-Delta

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 3 (168 Hours)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

ADS112C04IPWR

Hersteller

Texas Instrumente

Einführung

Hochvorbereitete 16-Bit-Sigma-Delta-ADC, die für die Sensormessung und Prozesskontrolle geeignet ist

Produktfunktionen und Leistung

16-Bit-Auflösung mit Sigma-Delta-Architektur

Abtastrate bis zu 2k Proben pro Sekunde

4 Eingangskanäle, die differentielle und einendige Eingänge unterstützen

I2C -Datenschnittstelle für einfache Kommunikation

Integrierter Multiplexer, programmierbarer Verstärkerverstärker und ADC (MUX-PGA-ADC)

Externe Spannungsreferenz unterstützt

Präzisionsinterner Temperatursensor enthalten

Breiter analoge Versorgungsspannungsbereich (± 2,5 V, 2,3 V ~ 5,5 V)

Breiter digitaler Versorgungsspannungsbereich (2,3 V ~ 5,5 V)

Produktvorteile

Verbesserte Signalgenauigkeit mit niedrigem Rauschen PGA

Flexible Datenerfassung mit mehreren Eingangstypen

Niedriger Stromverbrauch für batteriebetriebene Anwendungen geeignet

Hohe Integration reduziert die Anzahl der externen Komponenten

Wichtige technische Parameter

Anzahl der Bits: 16

Stichprobenrate: 2KSPS

Anzahl der Eingänge: 4

Eingabetyp: Differential, Single Ended

Datenschnittstelle: i2c

Konfiguration: MUX-PGA-ADC

Anzahl der A/D -Konverter: 1

Architektur: Sigma-Delta

Referenztyp: extern

Spannungsversorgungsbereich (analog): ± 2,5 V, 2,3 V ~ 5,5 V

Spannungsversorgungsbereich (digital): 2,3 V ~ 5,5 V

Qualitäts- und Sicherheitsmerkmale

Betrieb innerhalb der industriellen Temperaturbereich (-40 ° C ~ 125 ° C)

Zuverlässige Leistung im 16-TSSOP-Paket eingekapselt

Kompatibilität

Standard I2C -Schnittstelle zur Kommunikation mit Mikrocontrollern und Prozessoren

Kompatibel mit verschiedenen Mikrocontroller -Architekturen

Anwendungsbereiche

Industrieinstrumentierung

Temperaturmesssysteme

Prozesssteuerungssysteme

Datenerfassungssysteme

Präzisionssensorsysteme

Produktlebenszyklus

Status: aktiv

Nicht kurz vor der Abnahme

Ersatz- und Upgrade -Optionen verfügbar

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hochauflösung und Präzision für eine detaillierte Datenerfassung

Vielseitige Eingangskonfiguration, die verschiedene Sensortypen unterstützt

Integrierte Funktionen, die das Schaltungsdesign vereinfachen

Robustes Design, das für harte industrielle Umgebungen geeignet ist

Speichert Platz und Strom in eingebetteten Systemen

Zuverlässiger Produkt mit langfristiger Herstellerunterstützung

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments ADS112C04IPWR.

Produkteigenschaften ADS112U04IPWR ADS112C04IPW ADS112U04IPW ADS1120IPWR
Artikelnummer ADS112U04IPWR ADS112C04IPW ADS112U04IPW ADS1120IPWR
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Die Architektur - Current Source R-2R Pipelined
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Spannung - Versorgung, analog - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Anzahl der Bits - 16 8 14
Anzahl der Eingänge - - - 2
Eigenschaften - - - Simultaneous Sampling
Konfiguration - - - S/H-ADC
Data Interface - LVDS - Parallel I²C LVDS - Parallel, Parallel
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Spannung - Versorgung, digital - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Verhältnis - S / H: ADC - - - 1:1
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Befestigungsart - Surface Mount Through Hole Surface Mount
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Eingabetyp - - - Differential
Abtastrate (pro Sekunde) - - - 65M
Anzahl der A / D-Wandler - - - 2
Serie - - - -
Referenztyp - External, Internal External External, Internal

ADS112C04IPWR Datenblatt PDF

Laden Sie ADS112C04IPWR PDF -Datenblätter und Texas Instruments -Dokumentation für ADS112C04IPWR - Texas Instruments herunter.

HTML -Datenblatt
ADS112C04 Datasheet.pdf
PCN -Design/Spezifikation
Design 22/Feb/2022.pdf
PCN -Baugruppe/Herkunft
Mult Dev Mold Comp Chg 18/Dec/2018.pdf
