Hersteller Teilnummer
ADS4449IZCR
Hersteller
Texas Instrumente
Einführung
Der ADS4449IZCR ist ein hochleistungsfähiger Quad-Kanal-Analog-Digital-Wandler (ADC), das für eine Vielzahl von Datenerfassungs- und Signalverarbeitungsanwendungen ausgelegt ist und gleichzeitig Probenahmefunktionen mit hoher Abtastrate bietet.
Produktfunktionen und Leistung
14-Bit-Auflösung
Hohe Probenahmerate von 250 m Proben pro Sekunde
Vier Differentialeingänge für eine genaue Signalerfassung
Serielle LVDS -Datenschnittstelle für eine effiziente Datenübertragung
Dual ADC -Konfiguration für die gleichzeitige Abtastkanalabtastung
Pipeline -Architektur minimiert die Latenz
Option für externe oder interne Referenzspannung
Unterstützt eine breite Palette von Versorgungsspannungen für analoge und digitale Schaltungen
Für den Verbrauch mit geringer Leistung ausgelegt
Produktvorteile
Die gleichzeitige Datenerfassung mit hoher Geschwindigkeit verbessert den Systemdurchsatz
Außergewöhnliche Auflösung und Genauigkeit für präzise Messanwendungen
Flexibilität in der Schnittstellen- und Referenzspannungsoptionen sorgt für die Kompatibilität mit verschiedenen Systemen
Verbesserte Signaltreue durch Differenzeingänge

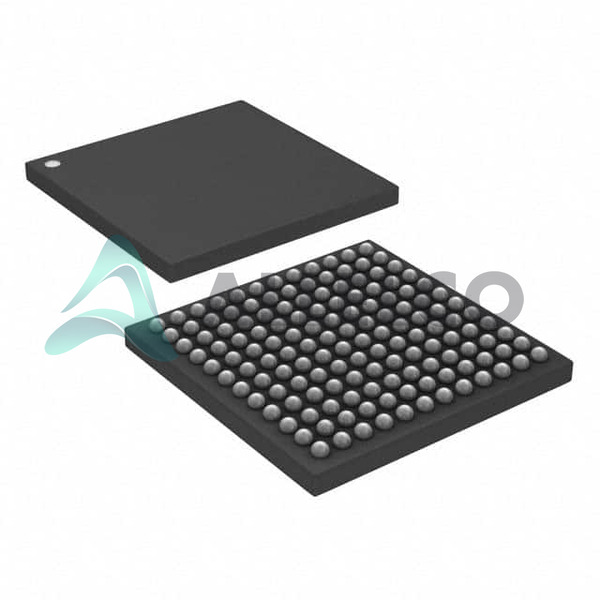

Effiziente Integration in Systemdesigns aufgrund des kompakten 144-LFBGA-Pakets
Wichtige technische Parameter
Anzahl der Bits: 14
Stichprobenrate: 250 m Proben pro Sekunde
Anzahl der Eingänge: 4 (Differential)
Datenschnittstelle: LVDS Serial
Spannungsversorgung, Analog: 1,8 V ~ 2 V
Spannungsversorgung, digital: 1,7 V ~ 2 V
Betriebstemperatur: -40 ° C ~ 85 ° C
Qualitäts- und Sicherheitsmerkmale
Das Gerät ist so konstruiert, dass sie hochwertige Standards mit robusten Sicherheitsmerkmalen für zuverlässigen Betrieb über verschiedene Temperaturbereiche erfüllen.
Kompatibilität
Dieser ADC bietet eine breite Kompatibilität mit verschiedenen Mikrocontrollern und digitalen Signalprozessoren über seine serielle Datenschnittstelle von LVDs, wobei sowohl externe als auch interne Referenzspannungen für eine vielseitige Systemintegration gerecht werden.
Anwendungsbereiche
Optimal für die Anwendung in Telekommunikation, Radarsystemen, Bildgebungsgeräten und erweiterten digitalen Signalverarbeitungsaufgaben, bei denen die Umwandlung von Hochgeschwindigkeitsdaten mit hoher Genauigkeit von entscheidender Bedeutung ist.
Produktlebenszyklus
Der Produktstatus ist aktiv und zeigt die kontinuierliche Produktion und Unterstützung an.Derzeit nicht nähert die Abitur, wobei Texas -Instrumente in der Regel ausreichend Kenntnis zu solchen Änderungen und Ersetzungen oder Upgrades bieten.
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Überlegene Stichprobenrate und Auflösung bieten eine beispiellose Leistung der Datenerfassung.
Der Vierfachkanaleingang mit gleichzeitiger Probenahme verbessert die Systemeffizienz.
Flexible Schnittstellen- und Spannungsanforderungen vereinfachen das Systemdesign und die Integration des Systems.
Der Ruf von Texas Instruments für Zuverlässigkeit und umfangreiche Unterstützungsdienste.
Der Status des aktiven Produktlebenszyklus sorgt für eine langfristige Verfügbarkeit und Unterstützung.
