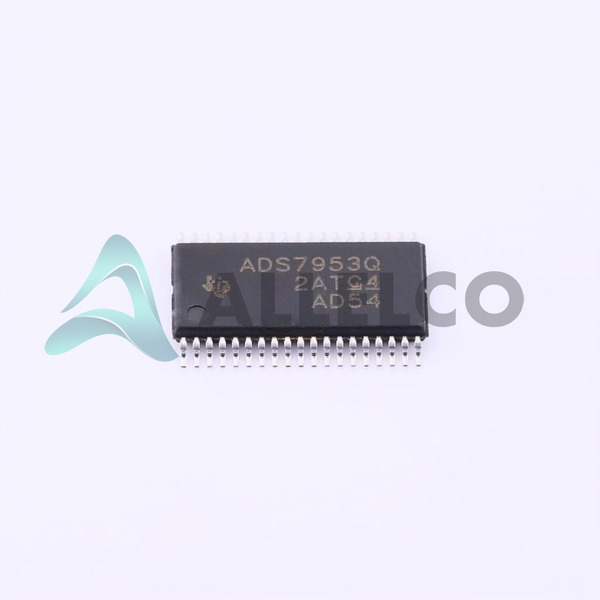

ADS7953QDBTRQ1 Image
ADS7953QDBTRQ1 Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

ADS7953QDBTRQ1 - Texas Instruments

Hersteller Artikelnummer
ADS7953QDBTRQ1
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-ADS7953QDBTRQ1
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC ADC 12BIT SAR 38TSSOP
Verpackung
38-TSSOP
Datenblatt
1.ADS7953QDBTRQ1.pdf ...

HTML -Datenblatt

ADS79xx-Q1.pdf

PCN -Design/Spezifikation

Design 22/Feb/2022.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 5511
  • Einzelpreis: $5.303
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $5.303 $5.30
10+ $4.652 $46.52
30+ $4.255 $127.65
100+ $3.923 $392.30
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

ADS7953QDBTRQ1 Tech -Spezifikationen
Texas Instruments - ADS7953QDBTRQ1 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - ADS7953QDBTRQ1

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannung - Versorgung, digital 1.7V ~ 5.25V
Spannung - Versorgung, analog 2.7V ~ 5.25V
Supplier Device-Gehäuse 38-TSSOP
Serie Automotive, AEC-Q100
Abtastrate (pro Sekunde) 1M
Referenztyp External
Verhältnis - S / H: ADC 1:1
Verpackung / Gehäuse 38-TFSOP (0.173", 4.40mm Width)
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C
Produkteigenschaften Eigenschaften
Anzahl der Eingänge 16
Anzahl der Bits 12
Anzahl der A / D-Wandler 1
Befestigungsart Surface Mount
Eingabetyp Single Ended
Eigenschaften PGA
Data Interface SPI
Konfiguration MUX-PGA-S/H-ADC
Grundproduktnummer ADS7953
Die Architektur SAR

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 3 (168 Hours)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

ADS7953QDBTRQ1

Hersteller

Texas Instrumente

Einführung

Automobilqualität, 12-Bit-, 1mSPS-Analogon-Digital-Konverter mit 16 Eingangseingängen

Produktfunktionen und Leistung

12-Bit-Auflösung

1 MSPS -Stichprobenrate

16 Eingangskanäle mit Einzelbeins

Serielle periphere Grenzfläche (SPI)

Multiplexer-PGA-Sample-and-Hold-ADC-Konfiguration (MUX-PGA-S/H-ADC)

1: 1 Proben- und Hold zu ADC-Verhältnis

Single ADC

SAR -Architektur der aufeinanderfolgenden Annäherung Register (SAR)

Programmierbarer Verstärkerverstärker (PGA)

Externe Referenzspannung

Produktvorteile

Hohe Auflösung für genaue Messung

Hochgeschwindigkeitsdatenerfassung

Mehrere Eingangskanäle zur Überwachung verschiedener Signale

SPI -Schnittstelle für einfache Kommunikation mit MCU/Prozessoren

Programmierbare Verstärkung für die Signalskalierung

Zuverlässigkeit der Automobilqualität

SAR -Architektur für hohe Genauigkeit und Energieeffizienz

Wichtige technische Parameter

Anzahl der Bits: 12

Stichprobenrate (pro Sekunde): 1m

Anzahl der Eingänge: 16

Eingabetyp: Single Ended

Datenschnittstelle: SPI

Architektur: SAR

Referenztyp: extern

Spannung - Versorgung, Analog: 2,7 V ~ 5,25 V

Spannung - Versorgung, digital: 1,7 V ~ 5,25 V

Betriebstemperatur: -40 ° C ~ 125 ° C

Qualitäts- und Sicherheitsmerkmale

Qualifikation für Kfz-Qualität (AEC-Q100)

Kompatibilität

SPI -Kommunikationsprotokoll, die mit verschiedenen Mikrocontrollern kompatibel ist

Anwendungsbereiche

Automobilsysteme

Industrial Control Systems

Datenprotokollierungsausrüstung

Produktlebenszyklus

Aktiver Status

Fortlaufende Unterstützung und Produktion

Nicht kurz vor der Abnahme

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hochgeschwindigkeits-ADC für Echtzeitanwendungen geeignet

Mehrere Eingänge richten sich an komplexe Systeme mit verschiedenen Signalquellen

Qualifikation für Automobilqualität sorgt für eine hohe Zuverlässigkeit unter extremen Bedingungen

Die renommierte Qualität und Unterstützung von Texas Instruments

SAR -Architektur gleicht eine hohe Präzision mit Stromeffizienz aus

Flexibilität in Spannungsversorgungsbereichen, die sich für verschiedene Systeme befassen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments ADS7953QDBTRQ1.

Produkteigenschaften ADS7953SBDBTR ADS7953SDBTR ADS7952SDBTR ADS7953SDBTG4
Artikelnummer ADS7953SBDBTR ADS7953SDBTR ADS7952SDBTR ADS7953SDBTG4
Hersteller Texas Instruments Texas Instruments Texas Instruments Luminary Micro / Texas Instruments
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Spannung - Versorgung, analog - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Serie - - - -
Anzahl der Bits - 16 8 14
Anzahl der Eingänge - - - 2
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Data Interface - LVDS - Parallel I²C LVDS - Parallel, Parallel
Eingabetyp - - - Differential
Befestigungsart - Surface Mount Through Hole Surface Mount
Anzahl der A / D-Wandler - - - 2
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Die Architektur - Current Source R-2R Pipelined
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Verhältnis - S / H: ADC - - - 1:1
Konfiguration - - - S/H-ADC
Referenztyp - External, Internal External External, Internal
Spannung - Versorgung, digital - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Abtastrate (pro Sekunde) - - - 65M
Eigenschaften - - - Simultaneous Sampling

ADS7953QDBTRQ1 Datenblatt PDF

Laden Sie ADS7953QDBTRQ1 PDF -Datenblätter und Texas Instruments -Dokumentation für ADS7953QDBTRQ1 - Texas Instruments herunter.

HTML -Datenblatt
ADS79xx-Q1.pdf
PCN -Design/Spezifikation
Design 22/Feb/2022.pdf
