Hersteller Teilnummer

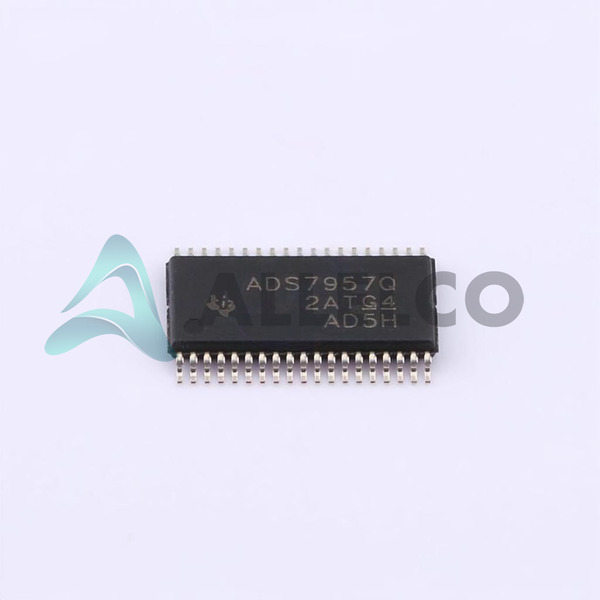

ADS7957QDBTRQ1
Hersteller
Texas Instrumente
Einführung
Der ADS7957QDBTRQ1 ist ein 10-Bit-Analogon-Digital-Konverter (ADC) mit einem vollständig differentiellen oder pseudo-differenziellen Eingang.Es kombiniert einen Mehrkanal, einen programmierbaren Verstärkerverstärker und einen SAR ADC in einem einzigen Gerät.
Produktfunktionen und Leistung
10-Bit-Auflösung
1m Proben pro Sekunde Stichprobenrate
16 Eingangskanäle mit Einzelbeins
SPI -Datenschnittstelle für einfache Konnektivität
Integrierte Mux, PGA, Proben und Hold und ADC für vereinfachtes Design
Unterstützung für die externe Referenzspannung
Programmierbarer Verstärkungsverstärker für die Signalkonditionierung
Arbeitet mit analogen Versorgungsspannungen von 2,7 V bis 5,25 V und digitaler Versorgung von 1,7 V bis 5,25 V.
Temperaturbereich von -40 ° C bis 125 ° C, um die Zuverlässigkeit in rauen Umgebungen zu gewährleisten
Produktvorteile
Hohe Integration reduziert die Anzahl der Komponenten und die Systemkomplexität
Flexible Programmierung von Kanalsequenzen durch SPI
Verbesserte Genauigkeit der Signalmessung durch programmierbare Verstärkung
Die Kompatibilität für breite Spannungsbereiche sorgt für eine einfache Anwendung in verschiedenen Automobilanwendungen
Entwickelt, um AEC-Q100 Automotive Standards für Zuverlässigkeit zu erfüllen
Wichtige technische Parameter
Anzahl der Bits: 10
Stichprobenrate: 1m Proben pro Sekunde
Anzahl der Eingänge: 16
Eingabetyp: Single Ended
Architektur: SAR
Referenztyp: extern
Spannungsversorgung, Analog: 2,7 V bis 5,25 V.
Spannungsversorgung, digital: 1,7 V bis 5,25 V.
Betriebstemperatur: -40 ° C bis 125 ° C
Paket: 38-TFSOP
Qualitäts- und Sicherheitsmerkmale
AEC-Q100 für Automobilanwendungen qualifiziert
Robuster Ausdauer der Temperaturbereiche
Sehr zuverlässige SAR -Architektur
Kompatibilität
SPI -Schnittstelle für breite Mikrocontroller- und Mikroprozessor -Kompatibilität
Flexible Stromversorgungsanforderungen kompatibel mit den meisten Automobilscheibensystemen
Anwendungsbereiche
Datenerfassung des Automobilsensors
Batteriemanagementsysteme
Industrial Control Systems
Tragbare und batteriebetriebene Geräte
Produktlebenszyklus
Status: aktiv
Dieses Produkt ist derzeit in der Produktion und ist nicht nahezu abgesetzt.Austausch oder Upgrades können verfügbar sein, sind jedoch derzeit nicht erforderlich.
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Die erweiterte Integration ermöglicht das kompakte und effiziente Systemdesign.
Hohe Stichprobenrate für anspruchsvolle Anwendungen geeignet.
Der breite Eingangsspannungsbereich und die programmierbare Verstärkung ermöglichen eine flexible Anpassung an verschiedene Signalpegel.
Robustes Design, das für Automobilanwendungen qualifiziert ist, sorgt für Zuverlässigkeit und Langlebigkeit.
Einfache Schnittstelle mit den meisten Mikrocontrollern durch SPI verbessert die Flexibilität des Systemdesigns.
