Hersteller Teilnummer

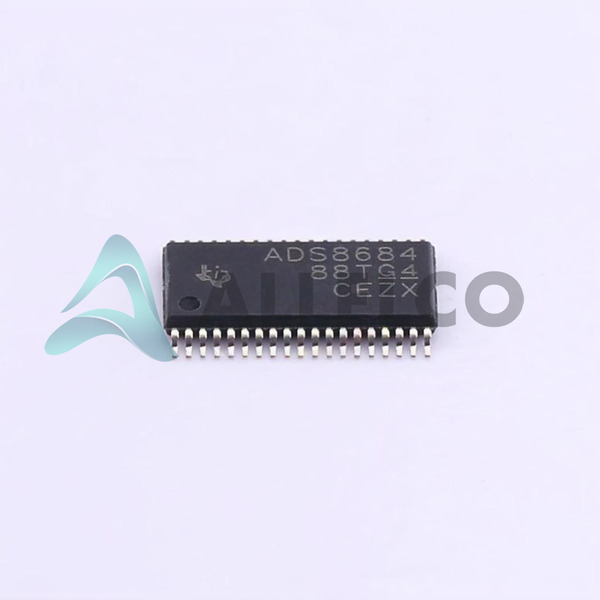

ADS8684IDBTR
Hersteller
Texas Instrumente
Einführung
Der ADS8684IDBTR ist ein hochleistungsfähiger, 16-Bit-Analog-Digital-Konverter (ADC) mit integrierten Funktionen, die für eine Vielzahl von Datenerfassungssystemen geeignet sind.
Produktfunktionen und Leistung
16-Bit-Auflösung
500 kSPs Stichprobenrate
4-Kanaleingabe mit differentialen und einendigen Optionen
SPI -Datenschnittstelle
Programmierbarer Verstärkerverstärker (PGA), Multiplexer (MUX), Proben- und Hold (S/H), ADC in einer Konfiguration
SAR -Architektur der aufeinanderfolgenden Annäherung Register (SAR)
Wählbare interne oder externe Spannungsreferenz
Produktvorteile
Hochauflösende ADC-Verbesserung der Signalqualität
Multi-Channel-Eingang für die gleichzeitige Signalverarbeitung
Integrierte Merkmale minimieren externe Komponentenanforderungen
Flexible Vernetzung mit einer breiten Palette von Mikrocontrollern
Unterstützung für eine Vielzahl von Versorgungsspannungen
Wichtige technische Parameter
16 Teile Auflösung
Probenahmerate bis zu 500 km pro Sekunde
4 Eingänge verfügbar
Differential- und Eingangstypen mit einendigen
SPI -Schnittstelle für die Datenübertragung
Externe und interne Referenzspannungsoptionen
Analoge Versorgungsspannung von 5 V, digitale Versorgung zwischen 1,65 V und 5,25 V,
Betriebstemperaturbereich zwischen -40 ° C bis 125 ° C.
Qualitäts- und Sicherheitsmerkmale
Robuster Betriebstemperaturbereich, um die Zuverlässigkeit in unterschiedlichen Umgebungen zu gewährleisten
Oberflächenmontagepaket für die Haltbarkeit
Kompatibilität
SPI -Schnittstellenkompatibel mit vielen Mikrocontrollern und digitalen Systemen
Unterstützt eine Vielzahl von analogen und digitalen Stromversorgungen
Anwendungsbereiche
Industrial Control Systems
Medizinische Ausrüstung
Datenerfassungssysteme
Instrumentierung
Kfz -Elektronik
Produktlebenszyklus
Der Produktstatus ist aktiv
Kein Hinweis darauf, sich kurz vorzustellen
Die Verfügbarkeit von Ersatz oder Upgrades sollte mit Texas Instrumenten überprüft werden
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Hochauflösende Konvertierung für die präzise Datenerfassung
Vielseitigkeit mit 4-Kanaleingang
Integrierte PGA, MUX und S/H für die reduzierte Systemkomplexität
Anpassungsfähigkeit an verschiedene Mikroprozessoren oder digitale Systeme über SPI
Geeignet für harte Umgebungen mit einem weiten Temperaturbereich
Bereit für die Herstellung von Hochvolumen mit Klebeband und Rollenverpackung
