Hersteller Teilnummer

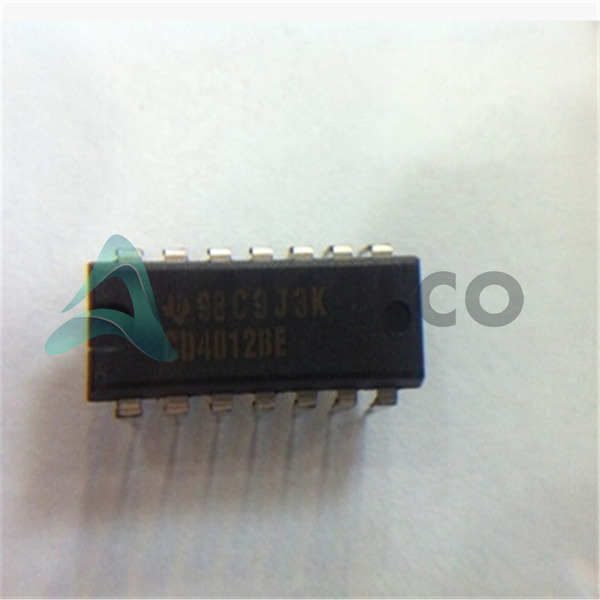

CD4012BE
Hersteller
Texas Instrumente
Einführung
Der CD4012BE ist ein zweistöckiges NAND-Tor mit 4-Input aus der 4000B-Serie von Texas Instruments.
Produktfunktionen und Leistung
Doppelte 4-Eingang-NAND-Gate-Logikfunktionalität
Die Spannung des Breitverbrauchs endet von 3 V bis 18 V.
Niedriger Ruhestrom von maximal 1 µA
In der Lage, 3,4 mA bei hohen und niedrigen Ausgängen zu fahren
Eingangslogikwerte ermöglichen Standard -CMOS -Spannungsniveaus
Maximale Ausbreitungsverzögerung von 90 ns bei 15 V mit 50 PF -Last
Betriebstemperaturbereich zwischen -55 ° C bis 125 ° C.
Standard 14-Pdip-Durchlochpaket
Produktvorteile
Flexibilität bei der Verwendung mit weitem Versorgungsspannungsbereich
Niedriger Stromverbrauch ideal für batteriebetriebene Geräte
Hoher Ausgangsstrom für das Fahren angeschlossener Komponenten effektiv
Gute Immunität gegen Rauschen mit unterschiedlichen Eingangslogikpegeln
Hochtemperaturen Betriebsfähigkeit für extreme Bedingungen
Wichtige technische Parameter
Logikart: Nand Gate
Anzahl der Schaltungen: 2
Anzahl der Eingänge: 4
Spannungsversorgung: 3 V bis 18 V
Strom ruhend (max): 1 µA
Stromausgabe hoch, niedrig: 3,4 mA jeweils
Eingabe -Logikpegel niedrig: 1,5 V bis 4 V
Eingabelogikpegel hoch: 3,5 V bis 11 V
Maximale Ausbreitungsverzögerung @ V, Max CL: 90 ns bei 15 V, 50pff
Qualitäts- und Sicherheitsmerkmale
Einhaltung der Branchenstandards für Sicherheit und Qualität
Gründlich über eine Reihe von Temperaturen hinweg getestet, um Zuverlässigkeit und Leistung zu gewährleisten
Kompatibilität
Kompatibel mit einer Vielzahl von CMOs- und TTL -Logikwerten
Anwendungsbereiche
Industriekontrollen
Unterhaltungselektronik
Datenverarbeitung
Instrumentierung
Produktlebenszyklus
Produktstatus: aktiv
Nicht kurz vor der Absetzung mit dem laufenden Herstellerunterstützung
Ersatz- oder Upgrade -Optionen in der Texas Instruments 4000B Series verfügbar
Gründe, dieses Produkt auszuwählen
Hohe Zuverlässigkeit und Haltbarkeit für den langfristigen Gebrauch
Entworfen und hergestellt von Texas Instruments, einem Leiter in Semiconductor Solutions
Der vielseitige Versorgungsspannungsbereich erfüllt den verschiedenen Anwendungsbedarf
Umfassende Betriebstemperatur für harte Umgebungen geeignet
Niedrige Stromanforderungen zur Verbesserung der Effizienz der Geräte
Erhältlich in einem weithin anerkannten Durchleitungspaket zur einfachen Einbeziehung in verschiedene Schaltungen
