Hersteller Teilnummer

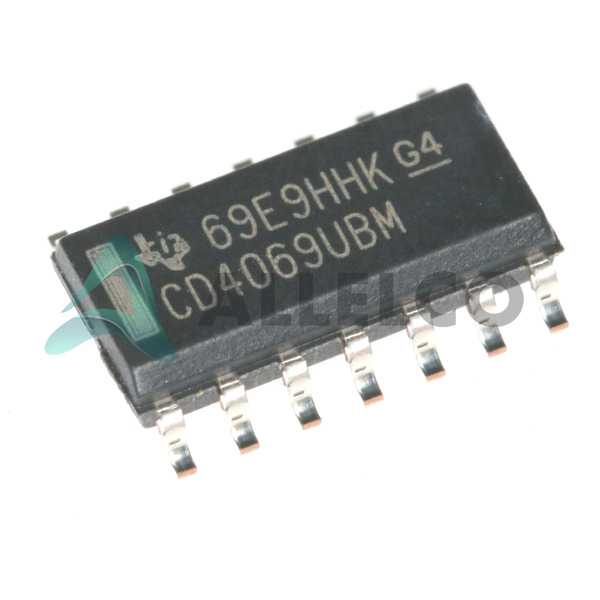

CD4069UBM96
Hersteller
Texas Instrumente
Einführung
Der CD4069UBM96 ist eine CMOS -HEX -Wechselrichterschaltung für digitale Logikanwendungen, die invertierende Funktionen erfordern.Hergestellt von Texas Instruments, ist es Teil der 4000B -Serie mit sechs unabhängigen Wechselrichterschaltungen in einem einzigen Paket.
Produktfunktionen und Leistung
Enthält sechs unabhängige Wechselrichter
Unterstützt einen breiten Betriebsspannungsbereich: 3 V bis 18 V.
Ultra-niedriger Ruhestrom: 1 µA (maximal)
Ausgeglichener Ausgangsantrieb: 3,4 mA hoch und niedrig
Kompatibel mit TTL -Werten, um die Vielseitigkeit der Verwendung zu gewährleisten
Eingabelogikpegel niedrig: 1 V bis 2,5 V;Hoch: 4 V bis 12,5 V
Maximale Ausbreitungsverzögerung: 50 ns bei 15 V, 50 Pfad Last
Betrieb über einen weiten Temperaturbereich: -55 ° C bis 125 ° C
Produktvorteile
Immunität mit hohem Rauschen charakteristisch für CMOS -Geräte
Niedriger Stromverbrauch für batteriebetriebene Geräte geeignet
Vielseitigkeit bei der Betriebsspannung für eine breite Palette von Anwendungen
Hohe Zuverlässigkeit und längere Betriebsdauer aufgrund der Abitation mit geringer Leistung
Wichtige technische Parameter
Logikart: Wechselrichter
Anzahl der Schaltungen: 6
Spannungsversorgung: 3V ~ 18 V
Strom ruhend (max): 1 µA
Stromausgabe hoch, niedrig: 3,4 mA, 3,4 mA
Max -Ausbreitungsverzögerung @ V, Max CL: 50NS @ 15V, 50PF
Betriebstemperatur: -55 ° C ~ 125 ° C
Qualitäts- und Sicherheitsmerkmale
Gebaut, um hohe Instrumentenstandards für Qualität und Sicherheit zu erfüllen
Schutz gegen elektrostatische Entladungsschäden
Lead-Free und ROHS-konform und unterstützende ökologische Nachhaltigkeit unterstützen
Kompatibilität
Kompatibel mit TTL- und CMOS
Kann aufgrund seiner Inverting -Funktion in einer Vielzahl digitaler Logikkreise verwendet werden
Anwendungsbereiche
Digitale Elektronikschaltungen
Signalpulsformung
Oszillatorschaltungen
Logikmodellimplementierung
Batteriebetriebene Geräte
Produktlebenszyklus
Status: aktiv
Zeigt die kontinuierliche Herstellung und Unterstützung an, nicht in der Nähe von Absetzen
Upgrades oder Ersatzteile sind leicht verfügbar
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Hochwertige, zuverlässige Leistung, die sich aus der Herstellung von Texas Instruments ergibt
Flexibilität bei der Anwendung aufgrund des breiten Spannungsversorgungsbereichs und der Kompatibilität
Niedriger Stromverbrauch, Verbesserung der Langlebigkeit der Geräte, insbesondere in batteriebetriebenen Anwendungen
Robustes Design, das den Betrieb unter weiten Temperaturbereichen und Umgebungsbedingungen ermöglicht
Vereinfacht die Konstruktionskomplexität, indem sie sechs Wechselrichter in einem Paket zur Verfügung stellen
