Hersteller Teilnummer

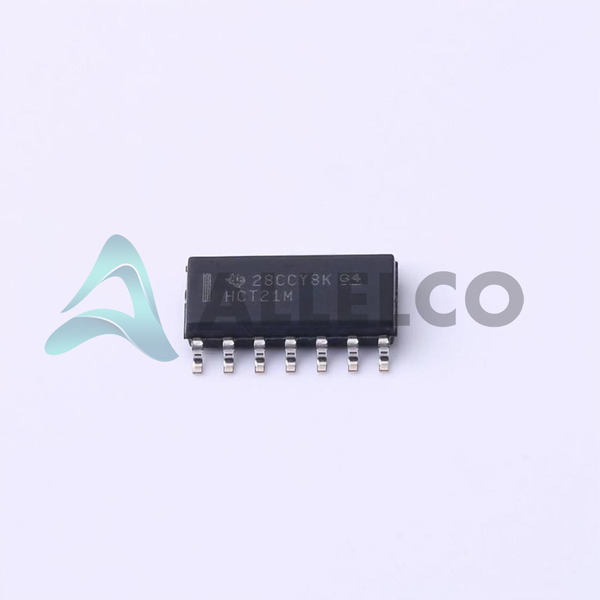

CD74HCT21M96
Hersteller
Texas Instrumente
Einführung
Das CD74HCT21M96 ist ein Hochgeschwindigkeits-CMOS-CMOS-Gerät mit Hochgeschwindigkeit, das Teil der 74HCT-Serie ist, die für die Verwaltung und Verarbeitung digitaler Informationen ausgelegt ist.Dieses Produkt dient in erster Linie als Dual 4-Input und Tor.
Produktfunktionen und Leistung
Die CMOS -Technologie sorgt für einen geringen Stromverbrauch.
Immunität mit hohem Rauschen charakteristisch für CMOS -Geräte.
In der Lage, von einem Versorgungsspannungsbereich von 4,5 V bis 5,5 V zu operieren.
Doppelte 4-Eingang- und Gate-Logikfunktion.
Sehr niedriger Ruhestrom bei 2 µA.
Bietet hohe und niedrige Ausgangsströme von 4 mA.
Schnelle Ausbreitungsverzögerung von 27 ns bei 4,5 V mit einer Lastkapazität von 50pf.
Arbeitet über einen weiten Temperaturbereich von -55 ° C bis 125 ° C.
Produktvorteile
Verbesserte Leistungseffizienz aufgrund eines geringen Stromverbrauchs.
Verbesserte Robustheit gegen Lärm, geeignet für laute Betriebsumgebungen.
Vielseitiger Betrieb mit Unterstützung für eine breite Palette von Netzteilen.
Geeignet für Hochgeschwindigkeitsanwendungen aufgrund seiner schnellen Reaktionszeit.
Zuverlässige Leistung unter extremen Temperaturbedingungen.
Wichtige technische Parameter
Logikart: und Gate
Anzahl der Schaltungen: 2
Anzahl der Eingänge: 4
Spannungsversorgung: 4,5 V ~ 5,5 V
Strom ruhend (max): 2 µA
Ausgangsstrom (hoch, niedrig): 4ma
Eingabelogikpegel niedrig: 0,8 V;Hoch: 2V
Max -Ausbreitungsverzögerung @ V, Max CL: 27NS @ 4,5V, 50PF
Betriebstemperatur: -55 ° C ~ 125 ° C
Qualitäts- und Sicherheitsmerkmale
Hergestellt unter strengen Qualitätskontrollstandards.
Besitzt eine hohe Haltbarkeit und Zuverlässigkeit für einen erweiterten Produktlebenszyklus.
Kompatibilität
Oberflächenmontagekompatibilität mit einem 14-Soic-Paket.
Integriert nahtlos in vorhandene und neue Designs, die eine Doppel- und Gate-Funktionalität erfordern.
Anwendungsbereiche
Digitale Signalverarbeitung
Komplexe Logikschaltungskonfigurationen
Telekommunikationssysteme
Computergeräte
Industriekontrollen
Produktlebenszyklus
Der aktuelle Produktstatus ist aktiv.
Nicht kurz vor der Abnahme, um eine langfristige Verfügbarkeit und Unterstützung zu gewährleisten.
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Hohe Zuverlässigkeit und Robustheit für anspruchsvolle Anwendungen.
Niedriger Stromverbrauch macht es ideal für energieempfindliche Projekte.
Der breite Betriebstemperaturbereich bietet extreme Umgebungsbedingungen.
Die schnelle Reaktionszeit kommt zeitkritische Signalverarbeitungsaufgaben zugute.
Hergestellt von Texas Instruments, einem führenden Anbieter von Halbleiterlösungen, die Produktqualität und Innovation gewährleisten.
