Hersteller Teilnummer

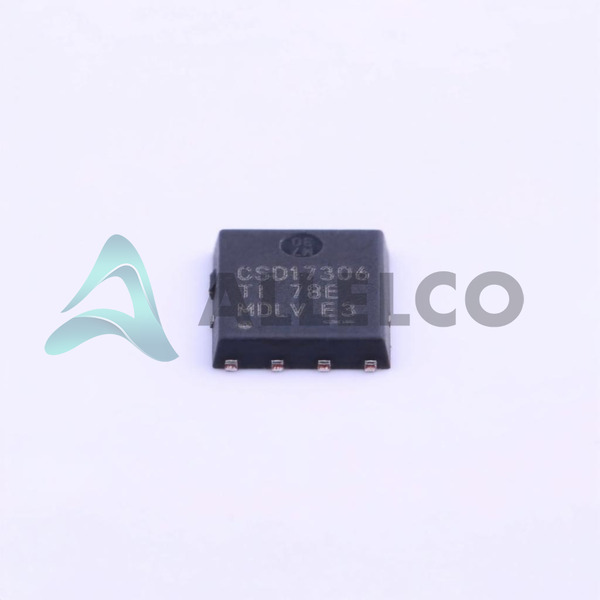

CSD17306Q5A
Hersteller
Texas Instrumente
Einführung
Der CSD17306Q5A ist eine Hochleistungs-N-Kanal-MOSFET aus der NexFET-Serie von Texas Instruments, die für eine Vielzahl von Stromverwaltungs- und Switching-Anwendungen ausgelegt ist.
Produktfunktionen und Leistung
30-V-Spannung von Abfluss-zu-Source-Bewertung
7mΩ Maximale On-Widerstand bei 22A, 8 V Gate-to-Source-Spannung
24A kontinuierlicher Abflussstrom bei 25 ° C Umgebungstemperatur
100A kontinuierlicher Abflussstrom bei 25 ° C -Falltemperatur
2170PF Maximale Eingangskapazität bei 15-V-Drain-zu-Source-Spannung
2W maximale Leistungsdissipation bei 25 ° C Umgebungstemperatur
Betriebstemperaturbereich von -55 ° C bis 150 ° C
Produktvorteile
Niedrige vor Ort für hohe Effizienz
Hohe aktuelle Fähigkeit für anspruchsvolle Anwendungen
Kompakt 8-VSONP (5x6) -Paket für platzbeschränke Designs
ROHS3 -konform für die Umweltkonformität
Wichtige technische Parameter
Drain-to-Source-Spannung (VDSS): 30V
Gate-to-Source-Spannung (VGS): +10 V, -8 V
On-Resistenz (RDS (ON)): 3,7m Ω @ 22A, 8V
Kontinuierlicher Abflussstrom (ID): 24A (TA), 100A (TC)
Eingangskapazität (CISS): 2170PF @ 15V
Leistungsdissipation (PD): 3.2W (TA)
Qualitäts- und Sicherheitsmerkmale
Einhaltung der ROHS3 -Umweltstandards
Robustes Design für zuverlässigen Betrieb
Kompatibilität
Kompatibel mit einer Vielzahl von Stromverwaltungs- und Schaltanwendungen
Anwendungsbereiche
Netzteile
Motor fährt
Wechselrichter
Regulierungsbehörden wechseln
Allgemeine Stromverwaltungsanwendungen
Produktlebenszyklus
Derzeit in Produktion
Keine Abbruch- oder Ersatzpläne angekündigt
Wichtige Gründe für die Auswahl dieses Produkts
Ausgezeichnetes Verhältnis von Leistung zu Größe mit geringem Auftragsresistenz und hoher Stromfähigkeit
Kompaktes und platzsparender 8-VSONP-Paket (5x6)
ROHS3 Konformität für Umweltfreundlichkeit
Robustes Design und weitem Betriebstemperaturbereich für zuverlässigen Betrieb
Kompatibilität mit einem breiten Spektrum an Stromverwaltungs- und Schaltanwendungen
