ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD17505Q5A

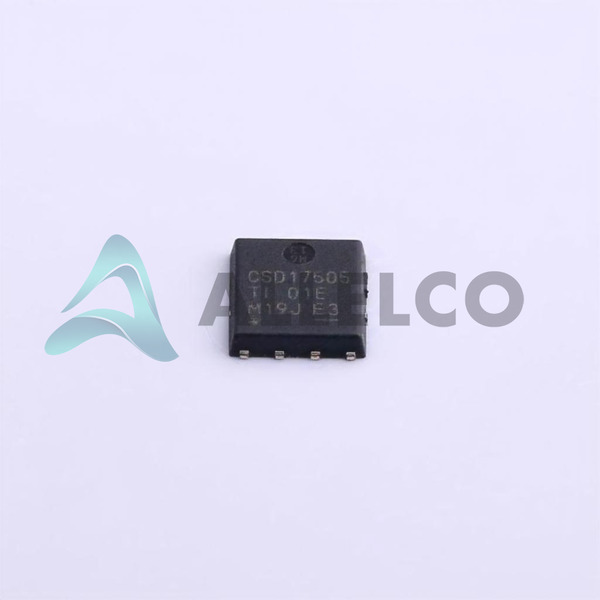

CSD17505Q5A Image
CSD17505Q5A Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD17505Q5A - Texas Instruments

Hersteller Artikelnummer
CSD17505Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD17505Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 30V 24A/100A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 46260
  • Einzelpreis: $1.675
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.675 $1.68
10+ $1.472 $14.72
30+ $1.346 $40.38
100+ $1.216 $121.60
500+ $1.157 $578.50
1000+ $1.132 $1,132.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD17505Q5A Tech -Spezifikationen
Texas Instruments - CSD17505Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD17505Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 1.8V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 3.5mOhm @ 20A, 10V
Verlustleistung (max) 3.2W (Ta)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 1980 pF @ 15 V
Gate Charge (Qg) (Max) @ Vgs 13 nC @ 4.5 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 30 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 24A (Ta), 100A (Tc)
Grundproduktnummer CSD17505

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD17505Q5A

Hersteller

Texas Instrumente

Einführung

Der CSD17505Q5A ist ein Hochleistungs-N-Kanal-MOSFET-Transistor aus Texas Instruments.Es ist Teil der NEXFET -Serie und für eine Vielzahl von Stromverwaltungs- und Switching -Anwendungen ausgelegt.

Produktfunktionen und Leistung

30 V Drain-to-Source-Spannung (VDSS)

± 20 V Gate-to-Source-Spannung (VGS)

5MOHM Maximale On-Resistenz (RDS (ON)) bei 20a, 10 V

24A kontinuierlicher Abflussstrom (ID) bei 25 ° C Umgebungstemperatur

100A kontinuierlicher Abflussstrom (ID) bei 25 ° C -Falltemperatur

1980PF Maximale Eingangskapazität (CISS) bei 15 V

2W maximale Leistungsdissipation bei 25 ° C Umgebungstemperatur

Schnelle Schaltleistung

Produktvorteile

Hervorragende Leistung auf der Beständigkeit bei hoher Effizienz

Hohe aktuelle Fähigkeit für anspruchsvolle Anwendungen

Kompakt 8-VSONP (5x6) -Paket für platzbeschränke Designs

ROHS3 -konform für die Umweltkonformität

Wichtige technische Parameter

MOSFET -Technologie

N-Kanalkonfiguration

-55 ° C bis 150 ° C Betriebstemperaturbereich

13nc Maximale Gate -Ladung (QG) bei 4,5 V.

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Robustes Design für zuverlässigen Betrieb

Kompatibilität

Der CSD17505Q5A ist mit einer Vielzahl von Stromverwaltungs- und Schaltanwendungen kompatibel, einschließlich:

DC-DC-Konverter

Motor fährt

Machtverstärker

Beleuchtungssteuerung

Batterieladegeräte

Anwendungsbereiche

Leistungsmanagement

Motorkontrolle

Audioverstärker

Industrieautomatisierung

Unterhaltungselektronik

Produktlebenszyklus

Das CSD17505Q5A ist ein aktives Produkt im Portfolio von Texas Instruments.Austausch- oder Upgrade -Optionen können in Zukunft im Laufe der Technologie verfügbar sein.

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hervorragende Leistung auf der Beständigkeit bei hoher Effizienz

Hohe aktuelle Fähigkeit, anspruchsvolle Anwendungen zu bearbeiten

Kompaktes Paket für platzbeschränkte Designs

ROHS3 Compliance für Umweltvorschriften

Robustes Design für zuverlässigen Betrieb

Kompatibilität mit einer Vielzahl von Stromverwaltungs- und Switching -Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD17505Q5A.

Produkteigenschaften CSD17505Q5A 1206CA101KAZ1A
Artikelnummer CSD17505Q5A 1206CA101KAZ1A
Hersteller Texas Instruments KYOCERA AVX
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 24A (Ta), 100A (Tc) -
Befestigungsart Surface Mount Surface Mount, MLCC
Drain-Source-Spannung (Vdss) 30 V -
Typ FET N-Channel -
Grundproduktnummer CSD17505 -
Gate Charge (Qg) (Max) @ Vgs 13 nC @ 4.5 V -
Technologie MOSFET (Metal Oxide) -
Eingabekapazität (Ciss) (Max) @ Vds 1980 pF @ 15 V -
Rds On (Max) @ Id, Vgs 3.5mOhm @ 20A, 10V -
Verpackung / Gehäuse 8-PowerTDFN 1206 (3216 Metric)
Supplier Device-Gehäuse 8-VSONP (5x6) -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V -
Vgs (Max) ±20V -
Serie NexFET™ FLEXITERM®
Betriebstemperatur -55°C ~ 150°C (TJ) -55°C ~ 125°C
Paket Tape & Reel (TR) Tape & Reel (TR)
Verlustleistung (max) 3.2W (Ta) -
VGS (th) (Max) @ Id 1.8V @ 250µA -
FET-Merkmal - -
