ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD18503Q5A

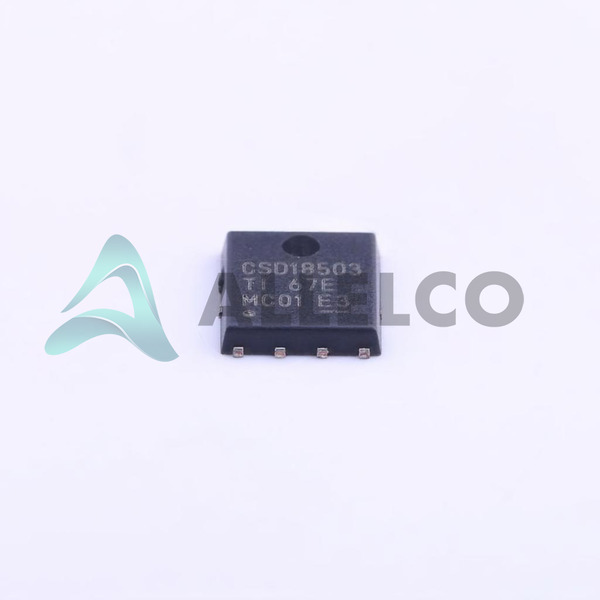

CSD18503Q5A Image
CSD18503Q5A Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD18503Q5A - Texas Instruments

Hersteller Artikelnummer
CSD18503Q5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD18503Q5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 40V 19A/100A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
-
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 44040
  • Einzelpreis: $0.803
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.803 $0.80
10+ $0.67 $6.70
30+ $0.597 $17.91
100+ $0.515 $51.50
500+ $0.477 $238.50
1000+ $0.46 $460.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD18503Q5A Tech -Spezifikationen
Texas Instruments - CSD18503Q5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD18503Q5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 2.3V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 4.3mOhm @ 22A, 10V
Verlustleistung (max) 3.1W (Ta), 120W (Tc)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 2640 pF @ 20 V
Gate Charge (Qg) (Max) @ Vgs 32 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 40 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 19A (Ta), 100A (Tc)
Grundproduktnummer CSD18503

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD18503Q5A

Hersteller

Texas Instrumente

Einführung

Der CSD18503Q5A ist ein Hochleistungs-N-Kanal-MOSFET-Transistor aus Texas Instruments.

Produktfunktionen und Leistung

40 V Abfluss-zu-Source-Spannung

Ultra-niedriger 4,3 mΩ On-Resistenz

19A kontinuierlicher Abflussstrom bei 25 ° C Umgebungstemperatur

100A kontinuierlicher Abflussstrom bei 100 ° C -Falltemperatur

2640PF Maximale Eingangskapazität

1W -Leistungsdissipation bei 25 ° C Umgebungstemperatur

120 -W -Leistungsdissipation bei 100 ° C -Falltemperatur

Produktvorteile

Ausgezeichnetes Verhältnis von Leistung zu Größe

Effiziente Leistungsumwandlung und -management

Geeignet für eine Vielzahl von Stromanwendungen

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 40 V

Gate-to-Source-Spannung (VGS): ± 20 V

On-Resistenz (RDS (ON)): 4,3 mΩ

Abflussstrom (ID): 19A (TA), 100A (TC)

Eingangskapazität (CISS): 2640PF

Leistungsdissipation (PD): 3.1W (TA), 120 W (TC)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Qualifiziert für Automobil- und Industrieanwendungen

Stabile und zuverlässige Leistung über weite Temperaturbereich (-55 ° C bis 150 ° C)

Kompatibilität

Kompatibel mit einer Vielzahl von Stromverwaltungs- und Kontrollschaltungen

Geeignet für den Einsatz in der Leistungsumwandlung, zur Motorkontrolle und in anderen leistungsbezogenen Anwendungen

Anwendungsbereiche

Netzteile

Motor fährt

Wechselrichter

Industrieautomatisierung

Kfz -Elektronik

Produktlebenszyklus

Dieses Produkt ist derzeit in Produktion und leicht verfügbar

Zu diesem Zeitpunkt keine bekannten Pläne für Absetzen oder Ersatz

Gründe, dieses Produkt auszuwählen

Ausgezeichnete Leistungsfähigkeit in einem kompakten Paket

Branchenführende Vorwiderstandswiedergabe für eine verbesserte Effizienz

Robuste thermische und elektrische Leistung über weite Temperaturbereiche

Nachgewiesene Zuverlässigkeit und langfristige Stabilität

Kompatibilität mit einer Vielzahl von Leistungselektronikanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD18503Q5A.

Produkteigenschaften CSD18503Q5AT CSD18501Q5A CSD18504Q5AT CSD18504Q5A
Artikelnummer CSD18503Q5AT CSD18501Q5A CSD18504Q5AT CSD18504Q5A
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
FET-Merkmal - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Rds On (Max) @ Id, Vgs - - - -
Serie - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Drain-Source-Spannung (Vdss) - - - -
Verlustleistung (max) - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
VGS (th) (Max) @ Id - - - -
Technologie - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Vgs (Max) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Typ FET - - - -
