ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelCSD18537NQ5A

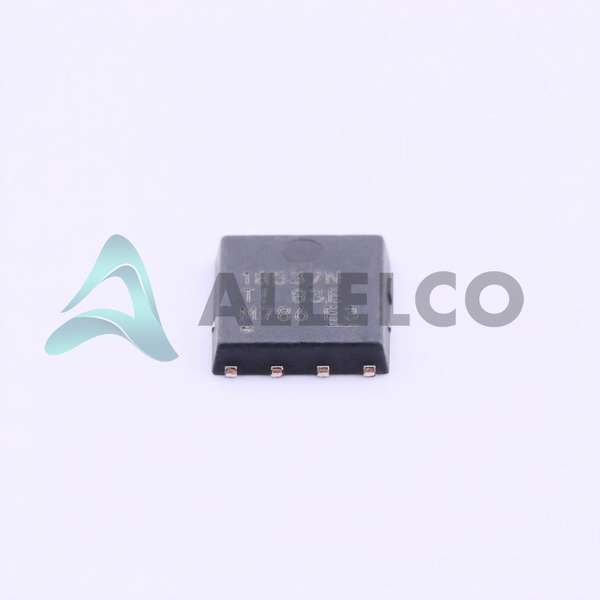

CSD18537NQ5A Image
CSD18537NQ5A Image - 1CSD18537NQ5A Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

CSD18537NQ5A - Texas Instruments

Hersteller Artikelnummer
CSD18537NQ5A
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-CSD18537NQ5A
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 60V 50A 8VSON
Verpackung
8-VSONP (5x6)
Datenblatt
1.CSD18537NQ5A.pdf ...

HTML -Datenblatt

CSD18537NQ5A.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 90410
  • Einzelpreis: $0.465
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.465 $0.47
10+ $0.39 $3.90
30+ $0.352 $10.56
100+ $0.315 $31.50
500+ $0.239 $119.50
1000+ $0.227 $227.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

CSD18537NQ5A Tech -Spezifikationen
Texas Instruments - CSD18537NQ5A Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - CSD18537NQ5A

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
VGS (th) (Max) @ Id 3.5V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-VSONP (5x6)
Serie NexFET™
Rds On (Max) @ Id, Vgs 13mOhm @ 12A, 10V
Verlustleistung (max) 3.2W (Ta), 75W (Tc)
Verpackung / Gehäuse 8-PowerTDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 1480 pF @ 30 V
Gate Charge (Qg) (Max) @ Vgs 18 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 6V, 10V
Drain-Source-Spannung (Vdss) 60 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 50A (Tc)
Grundproduktnummer CSD18537

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

CSD18537NQ5A

Hersteller

Texas Instrumente

Einführung

Der CSD18537NQ5A ist ein einzelner N-Kanal-MOSFET-Transistor aus der NexFET-Produktreihe von Texas Instruments.

Produktfunktionen und Leistung

60-V-Abflussspannung

50a kontinuierlicher Abflussstrom bei 25 ° C

13 mΩ Maximal On-Resistenz bei 12a, 10 V

1480PF Maximale Eingangskapazität bei 30 V

2W maximale Leistungsdissipation bei 25 ° C, 75W im Fall

Produktvorteile

Niedrige vor Ort für hohe Effizienz

Hohe Stromfähigkeit

Robustes Design für zuverlässige Leistung

Kleine Paketgröße für kompakte Designs

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 60 V

Gate-to-Source-Spannung (VGS max): ± 20 V

On-Resistenz (RDS auf maximal): 13mΩ @ 12a, 10 V

Abflussstrom (ID ununterbrochen): 50a @ 25 ° C.

Eingangskapazität (CISS MAX): 1480PF @ 30V

Leistungsdissipation (max): 3.2W @ 25 ° C, 75W @ case

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

-55 ° C bis 150 ° C Betriebstemperaturbereich

Kompatibilität

Oberflächenhalterung 8-VSONP (5x6) Paket

Anwendungsbereiche

Netzteile

Motor fährt

Wechselrichter

Konverter

Industrie- und Unterhaltungselektronik

Produktlebenszyklus

Das CSD18537NQ5A ist ein aktives Produkt ohne Bekanntschaftspläne für die Absage.Austausch- oder Upgrade -Optionen können im neuesten NexFET -Produktportfolio von Texas Instruments verfügbar sein.

Wichtige Gründe für die Auswahl dieses Produkts

Hohe Stromfähigkeiten und geringe Aufnahmebereich für eine effiziente Leistungsumwandlung

Robustes Design und breites Temperaturbereich für zuverlässige Leistung in anspruchsvollen Anwendungen

Kleine Paketgröße für Kompaktplatten -Konstruktionen

Teil der etablierten NEXFET-Produktreihe eines vertrauenswürdigen Halbleiterherstellers, Texas Instruments

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments CSD18537NQ5A.

Produkteigenschaften CSD18537NQ5AT CSD18534Q5AT CSD18534Q5A CSD18537NKCS
Artikelnummer CSD18537NQ5AT CSD18534Q5AT CSD18534Q5A CSD18537NKCS
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Rds On (Max) @ Id, Vgs - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Serie - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Drain-Source-Spannung (Vdss) - - - -
Technologie - - - -
Typ FET - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Verlustleistung (max) - - - -
FET-Merkmal - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Befestigungsart - Surface Mount Through Hole Surface Mount
Vgs (Max) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
VGS (th) (Max) @ Id - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -

CSD18537NQ5A Datenblatt PDF

Laden Sie CSD18537NQ5A PDF -Datenblätter und Texas Instruments -Dokumentation für CSD18537NQ5A - Texas Instruments herunter.

HTML -Datenblatt
CSD18537NQ5A.pdf
