ZuhauseProdukteIntegrierte schaltkreise (ICS)Datenerfassung-Digital to Analog Converter (DAC)DAC80501ZDQFT

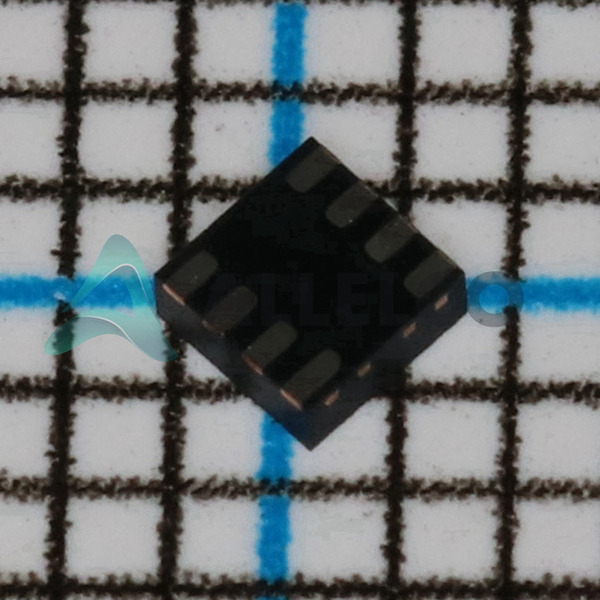

DAC80501ZDQFT Image
DAC80501ZDQFT Image - 1DAC80501ZDQFT Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

DAC80501ZDQFT - Texas Instruments

Hersteller Artikelnummer
DAC80501ZDQFT
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-DAC80501ZDQFT
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
SINGALE CHANNEL DAC 16BIT
Verpackung
8-WSON (2x2)
Datenblatt
1.DAC80501ZDQFT.pdf ...
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 7946
  • Einzelpreis: $6.939
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $6.939 $6.94
10+ $6.083 $60.83
30+ $5.562 $166.86
100+ $5.125 $512.50
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

DAC80501ZDQFT Tech -Spezifikationen
Texas Instruments - DAC80501ZDQFT Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - DAC80501ZDQFT

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannung - Versorgung, digital 2.7V ~ 5.5V
Spannung - Versorgung, analog 2.7V ~ 5.5V
Supplier Device-Gehäuse 8-WSON (2x2)
Einschwingzeit 5µs (Typ)
Serie -
Referenztyp External, Internal
Verpackung / Gehäuse 8-WFDFN
Paket Tape & Reel (TR)
Ausgabetyp Voltage - Buffered
Produkteigenschaften Eigenschaften
Betriebstemperatur -40°C ~ 125°C
Anzahl der D / A-Wandler 1
Anzahl der Bits 16
Befestigungsart Surface Mount
INL / DNL (LSB) ±1 (Max), ±1 (Max)
Differenzausgang No
Data Interface I²C, SPI
Grundproduktnummer DAC80501
Die Architektur R-2R

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 2 (1 Year)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

DAC80501ZDQFT

Hersteller

Texas Instrumente

Einführung

Der DAC80501ZDQFT ist ein 16-Bit-Digital-Analog-Wandler, der eine hohe Präzisionsleistung mit einer typischen Absetzzeit von 5 µs bietet, die in einem kompakten 8-WSON-Paket bereitgestellt wird.

Produktfunktionen und Leistung

16-Bit-Auflösung sorgt für hohe Präzisionsumwandlungen

Schnelle Absetzzeit von 5 µs für die reaktionsschnelle Leistung

Gepufferter Spannungsausgang liefern stabile und zuverlässige Signale

Unterstützt sowohl I2C- als auch SPI -Schnittstellen für flexible Konnektivität

Doppelspannungsversorgung im Bereich von 2,7 V und 5,5 V, der unterschiedliche Strombedürfnisse entspricht

R-2R-Architektur optimieren die Leistung in einem kompakten Design

Unterstützt externe und interne Referenztypen für vielseitige Anwendungsanforderungen

Produktvorteile

Hochauflösende und schnelle Absetzzeit erhöhen die Reaktionsfähigkeit der Systeme

Gepufferter Ausgang und Doppelspannungsunterstützung gewährleisten die Signalintegrität und die Systemkompatibilität

Mehrere Schnittstellenoptionen für eine einfache Integration in verschiedene Designs

Breiter Betriebstemperaturbereich für industrielle Anwendungen geeignet

Wichtige technische Parameter

Anzahl der Bits: 16-Bit

Absetzzeit: 5 µs (typisch)

Spannungsversorgung, Analog: 2,7 V ~ 5,5 V

Spannungsversorgung, digital: 2,7 V ~ 5,5 V

INL/DNL (LSB): ± 1 (max)

Betriebstemperatur: -40 ° C ~ 125 ° C

Qualitäts- und Sicherheitsmerkmale

Erfüllt die industrielle Standardtemperaturspezifikation für die Zuverlässigkeit über einen breiten Bereich von Betriebsbedingungen

Präzisionskomponenten zur Minimierung von Fehlern und zur Verbesserung der langfristigen Zuverlässigkeit

Kompatibilität

Kompatibel mit I2C und SPI -Kommunikation zur Verwendung in verschiedenen digitalen Systemen

Doppelte analoge und digitale Stromversorgungskompatibilität erhöht die Flexibilität der Systemintegration

Anwendungsbereiche

Industrieautomatisierung

Datenerfassungssysteme

Präzisionsinstrumentierung

Automobilsysteme

Produktlebenszyklus

Derzeit aktiver Produktstatus, nicht kurz vor dem Absetzen

Upgrades oder Austauschungen sind verfügbar

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hochauflösende 16-Bit-Ausgabe für genaue Signalreplikation

Schnelle Reaktion aufgrund der kurzen Absetzzeit, um rechtzeitige Ausgangsänderungen sicherzustellen

Flexible Schnittstellenoptionen mit I2C und SPI für eine breitere Kompatibilität

Eine robuste Konstruktion mit Toleranz gegenüber Weit Temperaturschwankungen macht es ideal für harte Umgebungen

Umfangreiches Anwendungspotential von Industrie bis Automotive Systems

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments DAC80501ZDQFT.

Produkteigenschaften DAC80501MDQFR DAC80501ZDGST DAC80501ZDGSR DAC80502DRXT
Artikelnummer DAC80501MDQFR DAC80501ZDGST DAC80501ZDGSR DAC80502DRXT
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Referenztyp - External, Internal External External, Internal
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Ausgabetyp - Current - Unbuffered Voltage - Buffered -
Serie - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Anzahl der Bits - 16 8 14
Spannung - Versorgung, digital - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Differenzausgang - Yes No -
Spannung - Versorgung, analog - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Data Interface - LVDS - Parallel I²C LVDS - Parallel, Parallel
INL / DNL (LSB) - ±4, ±2 ±1 (Max), ±1 (Max) -
Die Architektur - Current Source R-2R Pipelined
Anzahl der D / A-Wandler - 4 4 -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Einschwingzeit - 10ns (Typ) 4.5µs -
Befestigungsart - Surface Mount Through Hole Surface Mount

DAC80501ZDQFT Datenblatt PDF

Laden Sie DAC80501ZDQFT PDF -Datenblätter und Texas Instruments -Dokumentation für DAC80501ZDQFT - Texas Instruments herunter.

HTML -Datenblatt
DAC80501, DAC70501, DAC60501 Datasheet.pdf
