ZuhauseProdukteCircuit ProtectionTVS-DiodenESD401DPYR

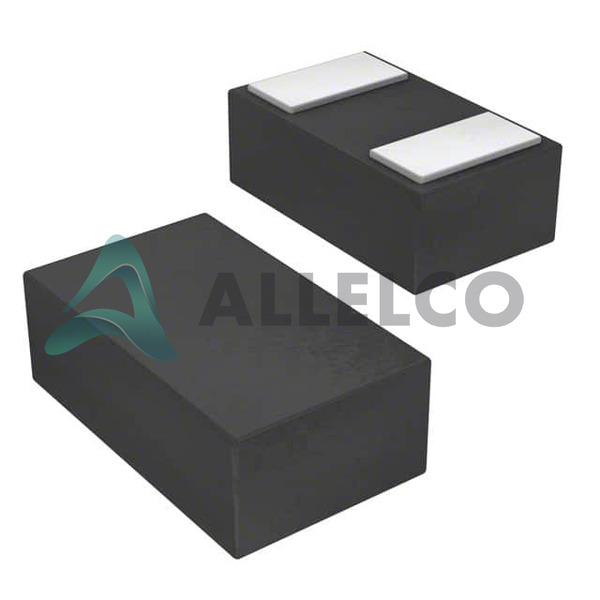

ESD401DPYR Image
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
EXPRESSOPTION
Zahlungsmethode

ESD401DPYR - Texas Instruments

Hersteller Artikelnummer
ESD401DPYR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-ESD401DPYR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
TVS DIODE 5.5VWM 24VC 2X1SON
Verpackung
2-X1SON (1x.60)
Datenblatt
1.ESD401DPYR.pdf ...

HTML -Datenblatt

ESD401 Datasheet.pdf
RoHS Status
ROHS3 -konform
Unsere Zertifizierung
vorrätig: 343310
  • Einzelpreis: $0.114
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
5+ $0.114 $0.57
50+ $0.092 $4.60
150+ $0.083 $12.45
500+ $0.071 $35.50
2500+ $0.066 $165.00
5000+ $0.063 $315.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

ESD401DPYR Tech -Spezifikationen
Texas Instruments - ESD401DPYR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - ESD401DPYR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannung - Betriebsgleichspannung (Typ) 5.5V (Max)
Spannung - Klemmung (max.) @ Ipp 24V (Typ)
Spannung - Aufteilung (min.) 7.5V
Art Zener
Supplier Device-Gehäuse 2-X1SON (1x.60)
Serie -
Stromleitungsschutz No
Power - Peak Pulse 67W
Produkteigenschaften Eigenschaften
Verpackung / Gehäuse 0402 (1006 Metric)
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C (TA)
Befestigungsart Surface Mount
Strom - Spitzenimpuls (10 / 1000μs) 4.5A (8/20µs)
Kapazität @ Frequenz -
Bidirektionale Kanäle 1
Grundproduktnummer ESD401
Anwendungen General Purpose

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8541.10.0080

Teile Einführung

Hersteller Teilnummer

ESD401DPyr

Hersteller

Texas Instrumente

Einführung

ESD401DPyr ist eine transiente Spannungssuppressordiode, die zum Schutz von Schaltkreisen vor Spannungsspitzen ausgelegt ist.

Produktfunktionen und Leistung

Einzelkanal, bidirektionale Fernsehdiode

Oberflächenmontagevorrichtung mit einer Packungsgröße von 0402 (1006 Metrik)

Die Betriebstemperatur reicht von -40 ° C bis 125 ° C.

Die Klemmspannung beträgt maximal 24 V bei typischem Spitzenimpulsstrom

Produktvorteile

Bietet einen effizienten Schutz gegen Spannungsübergänge

Kompakt und einfach in verschiedene Schaltungskonstruktionen integrieren

Hochleistungspeakpulsfähigkeit von 67W

Wichtige technische Parameter

Spannung Rückwärtsstand (Typ): 5,5 V (max)

Spannungsaufschlüsselung (min): 7,5 V

Strompeakimpuls (10/1000 & mgr; s): 4,5a (8/20 µs)

Power Peak Puls: 67W

Qualitäts- und Sicherheitsmerkmale

Robuste Verarbeitungsqualitätsqualität an strengen Sicherheitsstandards einhalten

Effektiv unter variablen Umgebungsbedingungen von -40 ° C bis 125 ° C

Kompatibilität

Allgemeine Verwendung in verschiedenen elektronischen Anwendungen

Anwendungsbereiche

Kann in eine Vielzahl allgemeiner elektronischer Anwendungen integriert werden

Produktlebenszyklus

Derzeit aktiv ohne Hinweis auf Absetzen

Zukünftige Ersetzungen oder Upgrades sind wahrscheinlich verfügbar

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Optimaler Schutz gegen Spannungsspitzen und Anstände

Hohe Zuverlässigkeit und Haltbarkeit bei extremen Temperaturbedingungen

Kompakte Größe für minimale Platzanwendungen geeignet

Die Fähigkeit, bei transienten Bedingungen erhebliche Leistung zu bewältigen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments ESD401DPYR.

Produkteigenschaften ESD4571P6-TP ESD4V5D3B-TP ESD4V5LB-TP ESD4V5DH-HF
Artikelnummer ESD4571P6-TP ESD4V5D3B-TP ESD4V5LB-TP ESD4V5DH-HF
Hersteller Micro Commercial Co Micro Commercial Co Micro Commercial Co Comchip Technology
Spannung - Betriebsgleichspannung (Typ) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Art - - - -
Spannung - Klemmung (max.) @ Ipp - - - -
Spannung - Aufteilung (min.) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Anwendungen - - - -
Kapazität @ Frequenz - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Strom - Spitzenimpuls (10 / 1000μs) - - - -
Bidirektionale Kanäle - - - -
Stromleitungsschutz - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Power - Peak Pulse - - - -
Serie - - - -

ESD401DPYR Datenblatt PDF

Laden Sie ESD401DPYR PDF -Datenblätter und Texas Instruments -Dokumentation für ESD401DPYR - Texas Instruments herunter.

HTML -Datenblatt
ESD401 Datasheet.pdf
