ZuhauseProdukteIsolatorenDigitale IsolatorenISO1212DBQR

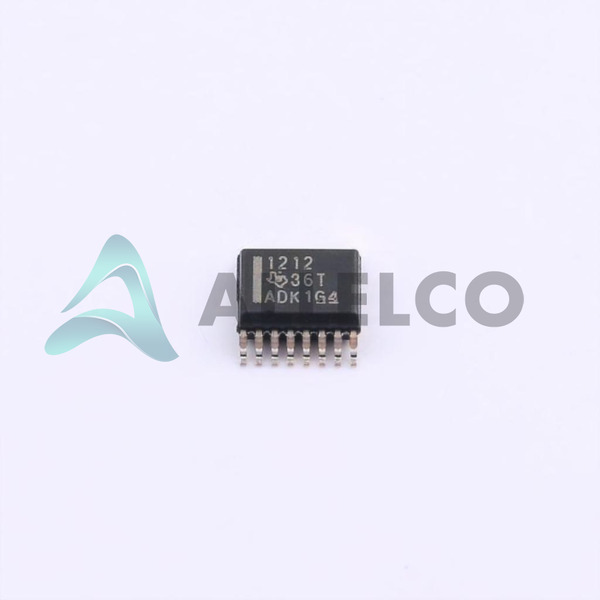

ISO1212DBQR Image
ISO1212DBQR Image - 1ISO1212DBQR Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

ISO1212DBQR - Texas Instruments

Hersteller Artikelnummer
ISO1212DBQR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-ISO1212DBQR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
DGTL ISO 2500VRMS 2CH GP 16SSOP
Verpackung
16-SSOP
Datenblatt
1.ISO1212DBQR.pdf ...
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 55670
  • Einzelpreis: $0.509
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.509 $0.51
10+ $0.416 $4.16
30+ $0.369 $11.07
100+ $0.323 $32.30
500+ $0.295 $147.50
1000+ $0.28 $280.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

ISO1212DBQR Tech -Spezifikationen
Texas Instruments - ISO1212DBQR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - ISO1212DBQR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsversorgung 2.25V ~ 5.5V
Spannung - Isolation 2500Vrms
Art General Purpose
Technologie Capacitive Coupling
Supplier Device-Gehäuse 16-SSOP
Serie ISO121x
Aufstieg / Fallzeit (Typ) 3ns, 3ns
Pulsbreite Verzerrung (Max) -
Ausbreitungsverzögerung tpLH / tpHL (Max) 140ns, 15ns
Verpackung / Gehäuse 16-SSOP (0.154", 3.90mm Width)
Produkteigenschaften Eigenschaften
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C
Anzahl der Kanäle 2
Befestigungsart Surface Mount
Isolierte Macht No
Eingänge - Seite 1 / Seite 2 0/2
Datenrate 4Mbps
Gattungsmodus vorübergehende Immunität (min.) 25kV/µs
Ladestrom Unidirectional
Grundproduktnummer ISO1212

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 2 (1 Year)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

ISO1212DBQR

Hersteller

Texas Instrumente

Einführung

Digitaler Isolator mit kapazitiver Kopplungstechnologie

Bietet galvanische Isolation zwischen zwei digitalen Schaltungen

Produktfunktionen und Leistung

2 Unidirektionale Kanäle

4Mbit / s Datenrate

25KV/US Common Mode transiente Immunität

2500 VRMS Isolationsspannung

140 ns maximale Ausbreitungsverzögerung

Produktvorteile

Hohe Isolationsspannung und transiente Immunität der gemeinsamen Modus

Schnelle Ausbreitungsverzögerung

Niedriger Stromverbrauch

Kleines 16-sop-Paket

Wichtige technische Parameter

Betriebstemperatur: -40 ° C bis 125 ° C

Versorgungsspannung: 2,25 V bis 5,5 V

Anstieg/Fallzeit: 3ns, 3ns

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

16-SSOP-Paket

Kompatibilität

Oberflächenmontagepaket

Geeignet für verschiedene Anwendungen für digitale Schaltkreise

Anwendungsbereiche

Industrieautomatisierung

Netzteile

Motor fährt

Instrumentierung

Medizinische Ausrüstung

Produktlebenszyklus

Aktuelles Produkt, kein Absetzen geplant

Austausch- oder Upgrade -Optionen beim Hersteller erhältlich

Wichtige Gründe für die Auswahl dieses Produkts

Hohe Isolations- und Geräuschimmunitätsleistung

Schnelle Reaktionszeit

Kleiner Fußabdruck

Breiter Betriebstemperaturbereich

Unterstützung mehrerer Versorgungsspannungsniveaus

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments ISO1212DBQR.

Produkteigenschaften ISO1212DBQR ISO1212SDBQR ISO1212SDBQ ISO1212EVM
Artikelnummer ISO1212DBQR ISO1212SDBQR ISO1212SDBQ ISO1212EVM
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Serie ISO121x ISO121x ISO121x -
Pulsbreite Verzerrung (Max) - - - -
Datenrate 4Mbps 4Mbps 4Mbps -
Verpackung / Gehäuse 16-SSOP (0.154", 3.90mm Width) 16-SSOP (0.154", 3.90mm Width) 16-SSOP (0.154", 3.90mm Width) -
Ladestrom Unidirectional Unidirectional Unidirectional -
Isolierte Macht No Yes Yes -
Spannungsversorgung 2.25V ~ 5.5V 2.25V ~ 5.5V 2.25V ~ 5.5V -
Art General Purpose General Purpose General Purpose Interface
Spannung - Isolation 2500Vrms 2500Vrms 2500Vrms -
Anzahl der Kanäle 2 2 2 -
Paket Tape & Reel (TR) Bulk Bulk Bulk
Eingänge - Seite 1 / Seite 2 0/2 2/0 2/0 -
Technologie Capacitive Coupling Capacitive Coupling Capacitive Coupling -
Befestigungsart Surface Mount Surface Mount Surface Mount -
Betriebstemperatur -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C -
Grundproduktnummer ISO1212 ISO1212 ISO1212 ISO1212
Aufstieg / Fallzeit (Typ) 3ns, 3ns 3ns, 3ns 3ns, 3ns -
Ausbreitungsverzögerung tpLH / tpHL (Max) 140ns, 15ns 140ns, 15ns 140ns, 15ns -
Gattungsmodus vorübergehende Immunität (min.) 25kV/µs 25kV/µs 25kV/µs -
Supplier Device-Gehäuse 16-SSOP 16-SSOP 16-SSOP -

ISO1212DBQR Datenblatt PDF

Laden Sie ISO1212DBQR PDF -Datenblätter und Texas Instruments -Dokumentation für ISO1212DBQR - Texas Instruments herunter.

HTML -Datenblatt
ISO1211, ISO1212 Datasheet.pdf
