Hersteller Teilnummer

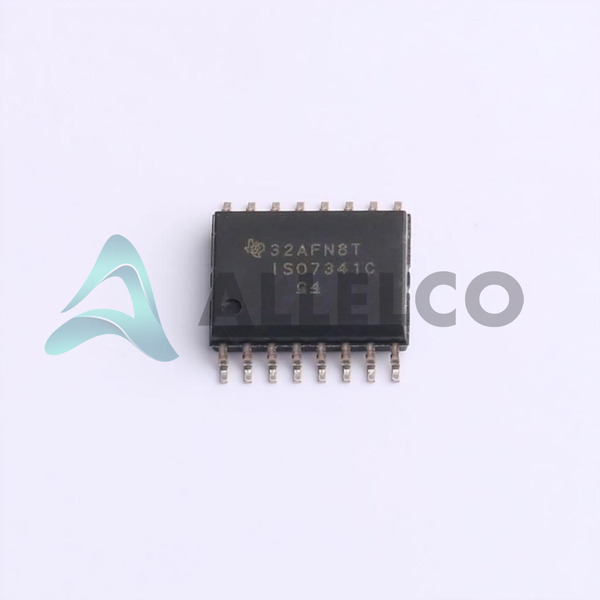

ISO7341CDWR
Hersteller
Texas Instrumente
Einführung
Der ISO7341CDWR ist ein Hochgeschwindigkeits-Digital-Isolator mit vierkanalem Instrumenten von Texas.Es bietet eine zuverlässige Isolation zwischen digitalen Systemen und hält gleichzeitig hohe Datenraten.
Produktfunktionen und Leistung
4 Kanäle der digitalen Isolation
25 Mbit / s Maximale Datenrate
1 ns / 1,7 ns Typische Anstiegs- / Fallzeiten
58 NS Maximale Ausbreitungsverzögerung
3000 VRMS -Isolationsspannung
-40 ° C bis 125 ° C Betriebstemperaturbereich
Kapazitive Kopplungstechnologie
Produktvorteile
Hochgeschwindigkeitsdigitale Isolation
Kompakt 16-Soic-Paket
ROHS3 -konform
Breiter Betriebstemperaturbereich
Wichtige technische Parameter
Anzahl der Kanäle: 4
Anstieg/Fallzeit (Typ): 2,1 ns, 1,7 ns
Ausbreitungsverzögerung TPLH/TPHL (max): 58 ns, 58 ns
Spannungsisolierung: 3000 VRMs
Pulsbreite Verzerrung (max): 4 ns
Transiente Immunität der gemeinsamen Modus (min): 25 kV/s
Datenrate: 25 Mbit / s
Spannungsversorgung: 3 V bis 5,5 V.
Qualitäts- und Sicherheitsmerkmale
ROHS3 -konform
Breiter Betriebstemperaturbereich (-40 ° C bis 125 ° C)
Zuverlässige kapazitive Kopplungstechnologie
Kompatibilität
Oberflächenhalterung 16-Soic-Paket
Kompatibel mit einer Vielzahl digitaler Systeme
Anwendungsbereiche
Industrieautomatisierung
Instrumentierung
Motorkontrolle
Netzteile
Medizinische Ausrüstung
Transportsysteme
Produktlebenszyklus
Das ISO7341CDWR ist ein aktives Produkt und nähert sich nicht dem Absetzen.
Austausch- oder Upgrade -Optionen können bei Texas Instruments erhältlich sein.
Wichtige Gründe für die Auswahl dieses Produkts
Hochgeschwindigkeitsdigitale Isolation mit bis zu 25 Mbit / s Datenrate
Kompaktes 16-Soic-Paket mit Oberflächenmontagekompatibilität
Breiter Betriebstemperaturbereich von -40 ° C bis 125 ° C
Zuverlässige kapazitive Kopplungstechnologie für langfristige Leistung
ROHS3 Compliance für die Umweltverantwortung
Kompatibilität mit einer Vielzahl digitaler Systeme und Anwendungen
