ZuhauseProdukteIntegrierte schaltkreise (ICS)PMIC-Gate-TreiberLM5107SD

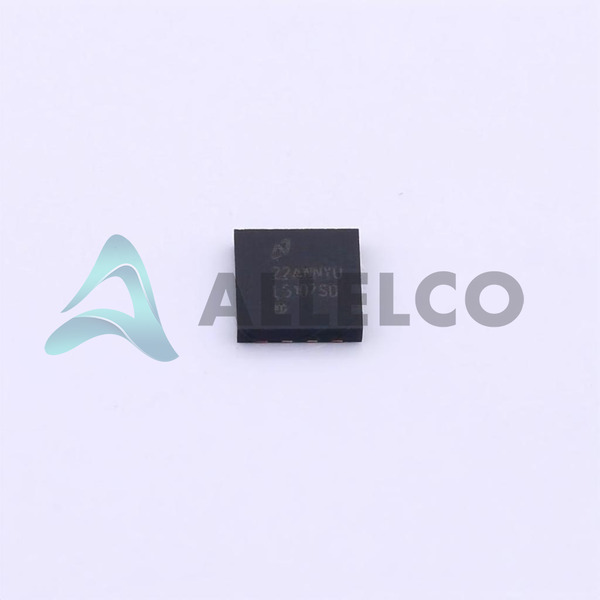

LM5107SD Image
LM5107SD Image - 1LM5107SD Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

LM5107SD - Texas Instruments

Hersteller Artikelnummer
LM5107SD
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-LM5107SD
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC GATE DRVR HALF-BRIDGE 8WSON
Verpackung
8-WSON (4x4)
Datenblatt
-
Vergleichen
Unsere Zertifizierung
vorrätig: 9920

Erforderliche Felder werden durch einen Sternchen (*) angezeigt
Bitte senden Sie RFQ, wir werden sofort antworten.

Anzahl
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

LM5107SD Tech -Spezifikationen
Texas Instruments - LM5107SD Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - LM5107SD

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsversorgung 8V ~ 14V
Supplier Device-Gehäuse 8-WSON (4x4)
Serie -
Aufstieg / Fallzeit (Typ) 15ns, 15ns
Verpackung / Gehäuse 8-WDFN Exposed Pad
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C (TJ)
Anzahl der Treiber 2
Produkteigenschaften Eigenschaften
Befestigungsart Surface Mount
Logikspannung - VIL, VIH 0.8V, 2.2V
Eingabetyp Non-Inverting
High-Side-Spannung - Max (Bootstrap) 118 V
Gate-Typ N-Channel MOSFET
Angetriebene Konfiguration Half-Bridge
Strom - Spitzenleistung (Quelle, Sink) 1.3A, 1.4A
Ladestrom Independent
Grundproduktnummer LM5107

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status RoHS nicht konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

LM5107SD

Hersteller

Texas Instrumente

Einführung

Der LM5107SD ist ein Hochspannungs-Gate-Treiber für die Antrieb von N-Kanal-MOSFETs in einer Halbbrückenkonfiguration.

Produktfunktionen und Leistung

Hochseitige Bootstrap-Spannung bis zu 118 V.

Doppelte unabhängige Treiber für die Halbbrückenkonfiguration

Unterstützt N-Kanal-Mosfet-Tore

Spitzenausgangsstromquelle von 1,3A, Sink von 1,4a

Schnelle Anstiegs- und Herbstzeiten von 15 Ns für effizientes Umschalten

Nicht invertierender Eingangstyp für eine einfache Signalverarbeitung

Betriebstemperaturbereich zwischen -40 ° C bis 125 ° C.

Oberflächenmontage -Design förderlich für moderne kompakte PCB -Layouts

Produktvorteile

Optimale Integration für Stromkonvertierungsanwendungen mit Halbbrücken

Verbesserte Leistung für schnelle Schaltanwendungen

Robustes Design, das für eine Vielzahl von herausfordernden Umgebungen geeignet ist

Wichtige technische Parameter

Angestellte Konfiguration: Halbbrücke

Anzahl der Treiber: 2

Gate-Typ: N-Kanal-MOSFET

Spannungsversorgungsbereich: 8 V bis 14 V

Logikspannung Vil, VIH: 0,8 V, 2,2 V.

Hohe Seitenspannung Max (Bootstrap): 118 V.

Aufstieg / Fallzeit typisch: 15ns

Betriebstemperatur: -40 ° C bis 125 ° C (TJ)

Qualitäts- und Sicherheitsmerkmale

Der breite Betriebstemperaturbereich sorgt für die Zuverlässigkeit unter thermischer Belastung

Entworfen nach Branchenstandards für Sicherheit und Leistung

Kompatibilität

Idealerweise mit N-Kanal-MOSFets verwendet

Oberflächenmontage kompatibel mit PCBs mit 8-WDFN-exponiertem Pad-Layout

Anwendungsbereiche

Netzteile des Switch -Modus

DC zu Wechselrichtern für Solar- oder Windkraftanwendungen

Motorkontroller

Hochfrequenz-Leistungskonverter

Produktlebenszyklus

Der Produktstatus ist veraltet

Identifizieren Sie potenzielle Ersatz- oder Upgrade -Pfade aufgrund des Produktabbruchs

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Entworfen vom seriösen Halbleiterhersteller Texas Instruments

Eine hohe Leistung bei schnellen Schaltfunktionen verringert Stromverluste

In der Lage, Hochspannungsanwendungen sicher zu bearbeiten

Die Benutzerfreundlichkeit des Produkts in gemeinsamen Gate -Treiberanwendungen

Die Unterstützung für eine Vielzahl von Temperaturen passt zu verschiedenen industriellen Umgebungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments LM5107SD.

Produkteigenschaften LM5107SDX LM5107SDX/NOPB LM5106SDX LM5106SD
Artikelnummer LM5107SDX LM5107SDX/NOPB LM5106SDX LM5106SD
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Serie - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Spannungsversorgung - - - -
Eingabetyp - - - Differential
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Aufstieg / Fallzeit (Typ) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Angetriebene Konfiguration - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
High-Side-Spannung - Max (Bootstrap) - - - -
Logikspannung - VIL, VIH - - - -
Ladestrom - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Gate-Typ - - - -
Anzahl der Treiber - - - -
Strom - Spitzenleistung (Quelle, Sink) - - - -
