ZuhauseProdukteNetzteile-Board MountDC DC WandlerPTH04T220WAD

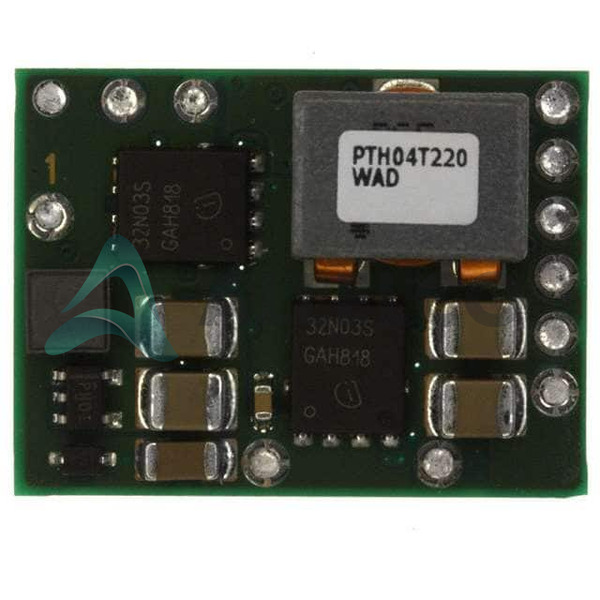

PTH04T220WAD Image
PTH04T220WAD Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

PTH04T220WAD - Texas Instruments

Hersteller Artikelnummer
PTH04T220WAD
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-PTH04T220WAD
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
DC DC CONVERTER 0.69-3.6V
Verpackung
11-DIP Module
Datenblatt
1.PTH04T220WAD.pdf ...

HTML -Datenblatt

PTH04T220W,221W.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 2206
  • Einzelpreis: $17.46
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $17.46 $17.46
42+ $16.74 $703.08
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

PTH04T220WAD Tech -Spezifikationen
Texas Instruments - PTH04T220WAD Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - PTH04T220WAD

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannung - Ausgabe 3 -
Spannung - Ausgabe 2 -
Spannung - Ausgang 1 0.69 ~ 3.6V
Spannung - Eingang (min) 2.2V
Spannung - Eingang (Max) 5.5V
Art Non-Isolated PoL Module
Größe / Dimension 1.00' L x 0.75' W x 0.34' H (25.4mm x 19.1mm x 8.6mm)
Serie PTH04T220W
Verpackung / Gehäuse 11-DIP Module
Produkteigenschaften Eigenschaften
Paket Tray
Betriebstemperatur -40°C ~ 85°C
Anzahl der Ausgänge 1
Befestigungsart Through Hole
Eigenschaften -
Wirksamkeit 94%
Strom - Ausgabe (max) 16A
Grundproduktnummer PTH04
Anwendungen ITE (Commercial)

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 3 (168 Hours)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8504.40.9580

Teile Einführung

Hersteller Teilnummer

PTH04T220WAD

Hersteller

Texas Instrumente

Einführung

Nicht isoliertes Point-of-Load-DC/DC-Wandlermodul mit hoher Leistung

Entwickelt für die Verwendung in einer Vielzahl von kommerziellen und industriellen Anwendungen

Produktfunktionen und Leistung

Breiter Eingangsspannungsbereich: 2,2 V bis 5,5 V

Einstellbare Ausgangsspannung: 0,69 V bis 3,6 V.

Maximaler Ausgangsstrom: 16a

Hohe Effizienz von bis zu 94%

Schnelle transiente Reaktion

Enge Ausgangsspannungsregelung

Ripple und Geräusch mit niedriger Ausgabe

Überspannung, Überstrom- und Über-Temperatur-Schutz

Produktvorteile

Kompaktes und platzsparendes Design

Einfach zu bedienen und zu integrieren

Zuverlässige und robuste Leistung

Geeignet für eine Vielzahl von Anwendungen

Wichtige technische Parameter

Eingangsspannungsbereich: 2,2 V bis 5,5 V

Ausgangsspannungsbereich: 0,69 V bis 3,6 V

Maximaler Ausgangsstrom: 16a

Betriebstemperaturbereich: -40 ° C bis 85 ° C

Effizienz: bis zu 94%

Paket: 11-DIP-Modul (25,4 mm x 19,1 mm x 8,6 mm)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Überstrom-, Überspannungs- und Übertemperaturschutz

Kompatibilität

Geeignet für die Verwendung in einer Vielzahl von kommerziellen und industriellen Anwendungen

Anwendungsbereiche

Drahtlose Kommunikationsgeräte

Industrieautomatisierung und Steuerungssysteme

Networking- und Telekommunikationsgeräte

Medizinische und Testausrüstung

Allzweck-eingebettete Systeme

Produktlebenszyklus

Dieses Produkt befindet sich derzeit in aktiver Produktion und nähert sich nicht dem Absetzen.

Austausch- oder Upgrade -Optionen können bei Texas Instruments erhältlich sein.

Wichtige Gründe für die Auswahl dieses Produkts

Breite Eingangsspannung und Ausgangsspannungsbereiche für die Flexibilität bei der Konstruktion

Hochausgangsstromfähigkeit bis zu 16a

Hervorragende Effizienz von bis zu 94% für Energieeinsparungen

Kompaktes und platzsparendes Design

Robuste Schutzmerkmale für zuverlässigen Betrieb

Geeignet für eine breite Palette von gewerblichen und industriellen Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments PTH04T220WAD.

Produkteigenschaften PTH04T221WAD PTH04T220WAST PTH04T220WAZ PTH04T220WAZT
Artikelnummer PTH04T221WAD PTH04T220WAST PTH04T220WAZ PTH04T220WAZT
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Strom - Ausgabe (max) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Spannung - Ausgang 1 - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Anwendungen - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Größe / Dimension - - - -
Art - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Serie - - - -
Spannung - Eingang (min) - - - -
Anzahl der Ausgänge - - - -
Spannung - Ausgabe 3 - - - -
Wirksamkeit - - - -
Spannung - Eingang (Max) - - - -
Spannung - Ausgabe 2 - - - -
Eigenschaften - - - Simultaneous Sampling
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
