Hersteller Teilnummer
Ref3040Aidbzr
Hersteller
Texas Instrumente
Einführung
Hochvorbereitete Spannungsreferenz-IC mit niedriger Nutzung
Produktfunktionen und Leistung
Behoben 4,096 V Ausgangsspannung
Enge ± 0,2% Toleranz
Niedertemperaturkoeffizient von 75 ppm/° C
Niedriges Rauschen: 45 μVP-P (0,1 Hz bis 10 Hz), 128 μVRMS (10 Hz bis 10 kHz)
Breiter Betriebsspannungsbereich von 4,146 V bis 5,5 V
In der Lage, bis zu 25 mA Ausgangsstrom bereitzustellen
Betriebstemperaturbereich von -40 ° C bis 125 ° C
Produktvorteile
Hervorragende Referenzspannungsstabilität

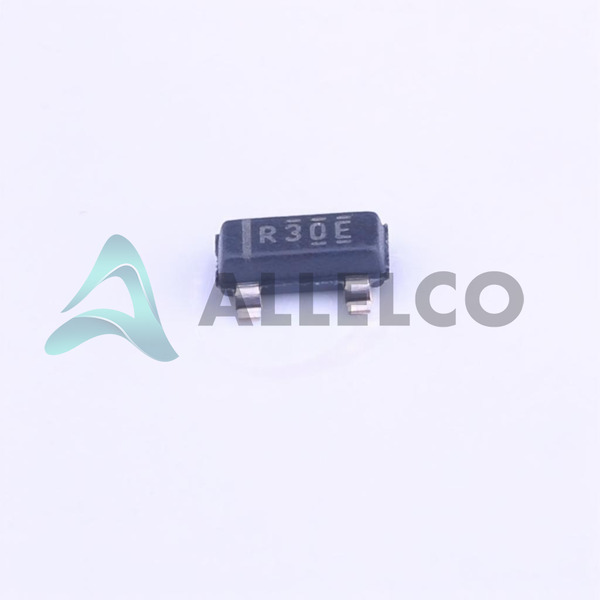

Kompaktes und niedrig profiliertes SOT-23-3-Paket
Geeignet für eine Vielzahl von Anwendungen, die eine präzise Spannungsreferenz mit niedriger Nutzung erfordern
Wichtige technische Parameter
Ausgangsspannung: 4.096V (fest)
Spannungstoleranz: ± 0,2%
Temperaturkoeffizient: 75 ppm/° C.
Rauschen (0,1 Hz bis 10 Hz): 45 μVP-P-P
Rauschen (10 Hz bis 10 kHz): 128 μvrms
Ausgangsstrom: 25 mA
Versorgungsstrom: 50 μA
Eingangsspannungsbereich: 4.146 V bis 5,5 V
Betriebstemperaturbereich: -40 ° C bis 125 ° C
Qualitäts- und Sicherheitsmerkmale
ROHS3 -konform
Geeignet für Anwendungen zur Oberflächenmontage
Kompatibilität
Kann in einer Vielzahl von elektronischen Systemen und Schaltungen verwendet werden, die eine präzise Spannungsreferenz mit niedriger Nutzung erfordern
Anwendungsbereiche
Analog-zu-Digital-Konverter (ADCs)
Sensorsignalkonditionierung
Präzisionsinstrumentierung
Industrial Control Systems
Medizinische Ausrüstung
Kommunikationssysteme
Produktlebenszyklus
Der Ref3040 ist ein aktives und weit verbreitetes Spannungsreferenzprodukt aus Texas -Instrumenten.
Ersatz- oder verbesserte Produkte können in Zukunft erhältlich sein, aber der REF3040 ist derzeit noch in Produktion und wird weit verbreitet.
Wichtige Gründe für die Auswahl dieses Produkts
Ausgezeichnete Spannungsreferenzstabilität und Präzision
Leistung niedriger Rausch- und Temperaturkoeffizienten Leistung
Breite Betriebsspannung und Temperaturbereich
Kompaktes und benutzerfreundliches SOT-23-3-Paket
ROHS3 -Konformität für die Verwendung in verschiedenen Anwendungen
Nachgewiesene Zuverlässigkeit und langfristige Verfügbarkeit von Texas Instruments
