Hersteller Teilnummer

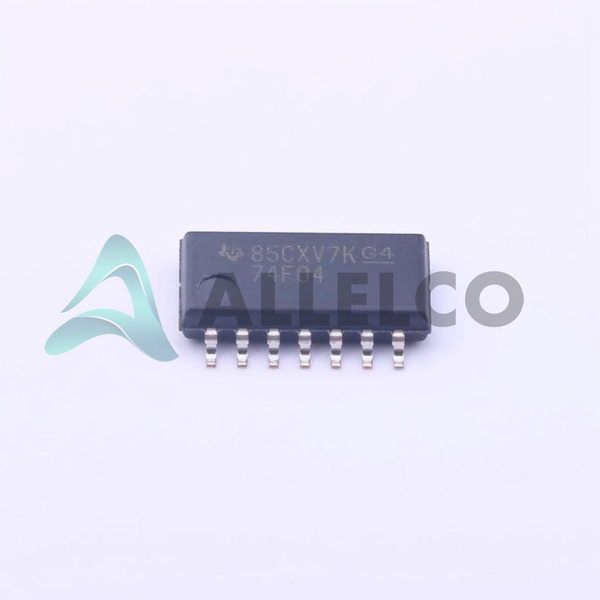

SN74F04NSR
Hersteller
Texas Instrumente
Einführung
Der SN74F04NSR ist Teil der 74F -Serie von Texas Instruments 74F von Logik- und Wechselrichtern, die für höhere Geschwindigkeitsvorgänge über standardmäßige integrierte Schaltkreise optimiert sind.
Produktfunktionen und Leistung
Enthält sechs unabhängige Wechselrichter
Für 4,5 V bis 5,5 V Versorgungsspannungen entwickelt
Niedriger Ruhestrom von 4,3 Ma Maximum
Ausgänge können 1 mA hoch und 20 mA niedrige Ströme verarbeiten
Arbeitet mit Eingangslogikpegeln - niedrig bei 0,8 V und hoch bei 2 V
Schnelle Ausbreitungsverzögerung von 5 Ns bei 5 V mit einer Last von 50 Pff
Produktvorteile
Schnellsignalverarbeitung aufgrund einer geringen Ausbreitungsverzögerung
Hohe Rauschimmunität mit definierten Eingangslogikpegeln
Optimiert für minimalen Stromverbrauch während des Betriebs
Wichtige technische Parameter
Logikart: Wechselrichter
Anzahl der Schaltungen: 6
Anzahl der Eingänge: 1 pro Schaltkreis
Spannungsversorgung: 4,5 V bis 5,5 V
Aktuelle Ruhe (max): 4,3 mA
Stromausgang hoch, niedrig: 1 mA, 20 mA
Eingangslogikpegel niedrig: 0,8 V
Eingabelogikpegel hoch: 2 V
Maximale Ausbreitungsverzögerung @ V, Max CL: 5NS bei 5 V mit 50 Pfad Last
Betriebstemperatur: 0 ° C bis 70 ° C
Qualitäts- und Sicherheitsmerkmale
Streng auf eine stabile und zuverlässige Leistung getestet
Einhaltung der strengen Qualitätskontrollstandards von Texas Instrumenten
Kompatibilität
Oberflächenmontage-Gerät kompatibel mit 14-SOIC-Paket-Fußabdruck
Passt in standardisierte 14-SOIC (0,209 ", 5,30 mm Breite) Hardware-Konfigurationen
Anwendungsbereiche
Hochgeschwindigkeits-Computing
Datenverarbeitungsgeräte
Signalinversionsbedürfnisse in Kommunikationsschnittstellen
Zeitschaltungen
Produktlebenszyklus
Produktstatus: aktiv
Kein sofortiges Risiko des Absetzens
Zukünftige Ersatz- oder Upgrade -Optionen, die wahrscheinlich aufgrund des Standardproduktleitungsstatus verfügbar sind
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Nachgewiesene Zuverlässigkeit und Leistung aus Texas Instruments
Geeignet für Hochgeschwindigkeitslogikanwendungen mit minimaler Ausbreitungsverzögerung
Energieeffizienter Betrieb mit geringer Ruhezustand
Breite Kompatibilität mit Standard -Oberflächenmontage -Technologie
Der aktive Produktlebenszyklus gewährleistet die fortlaufende Unterstützung und Verfügbarkeit
Geeignet für eine Vielzahl von logischen invertierenden Anwendungen in gewerblichen und industriellen Temperaturen
