ZuhauseProdukteIntegrierte schaltkreise (ICS)Logik-Tore und WechselrichterSN74LVC04APWR

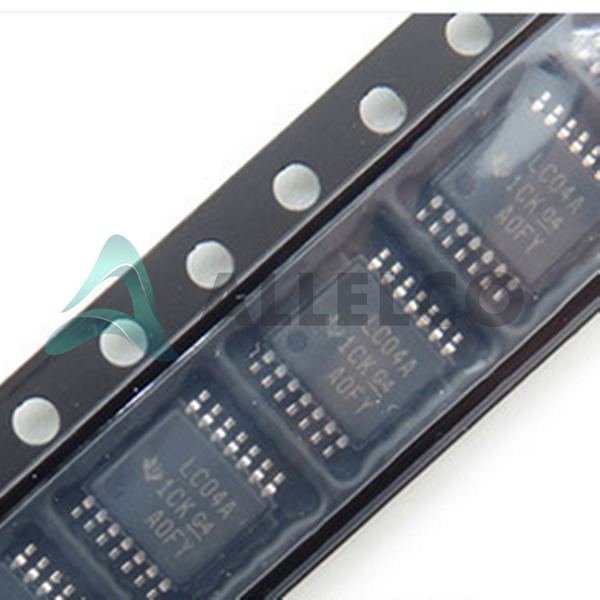

SN74LVC04APWR Image
SN74LVC04APWR Image - 1SN74LVC04APWR Image - 2SN74LVC04APWR Image - 3
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

SN74LVC04APWR - Texas Instruments

Hersteller Artikelnummer
SN74LVC04APWR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-SN74LVC04APWR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC INVERTER 6CH 1-INP 14TSSOP
Verpackung
14-TSSOP
Datenblatt
1.SN74LVC04APWR.pdf ...

PCN -Design/Spezifikation

Design 22/Feb/2022.pdf

HTML -Datenblatt

SN54LVC04A, SN74LVC04A.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 346090
  • Einzelpreis: $0.123
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
5+ $0.123 $0.62
50+ $0.099 $4.95
150+ $0.088 $13.20
500+ $0.076 $38.00
2000+ $0.067 $134.00
4000+ $0.063 $252.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

SN74LVC04APWR Tech -Spezifikationen
Texas Instruments - SN74LVC04APWR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - SN74LVC04APWR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsversorgung 1.65V ~ 3.6V
Supplier Device-Gehäuse 14-TSSOP
Serie 74LVC
Verpackung / Gehäuse 14-TSSOP (0.173", 4.40mm Width)
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C
Anzahl der Eingänge 1
Zahl der Schaltkreise 6
Produkteigenschaften Eigenschaften
Befestigungsart Surface Mount
Max Propagation Delay @ V, Max CL 4.3ns @ 3.3V, 50pF
Logiktyp Inverter
Eingabelogikpegel - niedrig 0.7V ~ 0.8V
Eingabelogikpegel - hoch 1.7V ~ 2V
Eigenschaften -
Strom - Ruhende (Max) 1 µA
Strom - hoch, niedrig 24mA, 24mA
Grundproduktnummer 74LVC04

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

SN74LVC04APWR

Hersteller

Texas Instrumente

Einführung

6-Kanal-Hex-Wechselrichter

Integrierter Schaltkreis (IC)

Logik -Tore und Wechselrichter

Produktfunktionen und Leistung

Arbeitet von 1,65 V bis 3,6 V Versorgungsspannung

Sehr niedriger ruhender Strom von 1UA

24 -mA -Ausgangsantriebsfähigkeit

Hochgeschwindigkeitsbetrieb mit 4,3 Ns Max-Ausbreitungsverzögerung

Vollspezifiziert für Teilnahmeanwendungen

ESD -Schutz überschreitet 2000 V

Produktvorteile

Kompaktes TSSOP -Paket

Breiter Betriebstemperaturbereich von -40 ° C bis 125 ° C

ROHS -konform

Wichtige technische Parameter

Versorgungsspannung: 1,65 V bis 3,6 V.

Ruhende Strom: 1UA (max)

Ausgangsstrom: 24 mA (hoch und niedrig)

Ausbreitungsverzögerung: 4,3ns (max) @ 3,3V, 50PF

Anzahl der Schaltungen: 6 Wechselrichter

Eingangslogikpegel: 0,7 V bis 0,8 V (niedrig), 1,7 V bis 2 V (hoch)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

ESD -Schutz überschreitet 2000 V

Kompatibilität

Geeignet für eine breite Palette digitaler Logikanwendungen

Anwendungsbereiche

Microcontroller-basierte Systeme

Digitale Signalverarbeitung

Computerschnittstellen

Allgemeine Logikfunktionen

Produktlebenszyklus

Derzeit in Produktion

Ersatz- oder Upgrade -Optionen verfügbar

Wichtige Gründe für die Auswahl dieses Produkts

Niedriger Stromverbrauch

Hochgeschwindigkeitsleistung

Breiter Betriebstemperaturbereich

Kompaktes TSSOP -Paket

Robustes ESD -Schutz

ROHS Compliance

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments SN74LVC04APWR.

Produkteigenschaften SN74LVC04APWRG3 SN74LVC04APWRE4 SN74LVC04APWRG4 SN74LVC04APWTE4
Artikelnummer SN74LVC04APWRG3 SN74LVC04APWRE4 SN74LVC04APWRG4 SN74LVC04APWTE4
Hersteller Texas Instruments Texas Instruments Texas Instruments Luminary Micro / Texas Instruments
Eingabelogikpegel - niedrig - - - -
Eingabelogikpegel - hoch - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Max Propagation Delay @ V, Max CL - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Zahl der Schaltkreise - - - -
Serie - - - -
Spannungsversorgung - - - -
Strom - Ruhende (Max) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Befestigungsart - Surface Mount Through Hole Surface Mount
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Anzahl der Eingänge - - - 2
Strom - hoch, niedrig - - - -
Eigenschaften - - - Simultaneous Sampling
Logiktyp - - - -

SN74LVC04APWR Datenblatt PDF

Laden Sie SN74LVC04APWR PDF -Datenblätter und Texas Instruments -Dokumentation für SN74LVC04APWR - Texas Instruments herunter.

PCN -Design/Spezifikation
Design 22/Feb/2022.pdf
PCN -Verpackung
Reel 10/Jul/2018.pdf Reels 19/Apr/2018.pdf
HTML -Datenblatt
SN54LVC04A, SN74LVC04A.pdf
