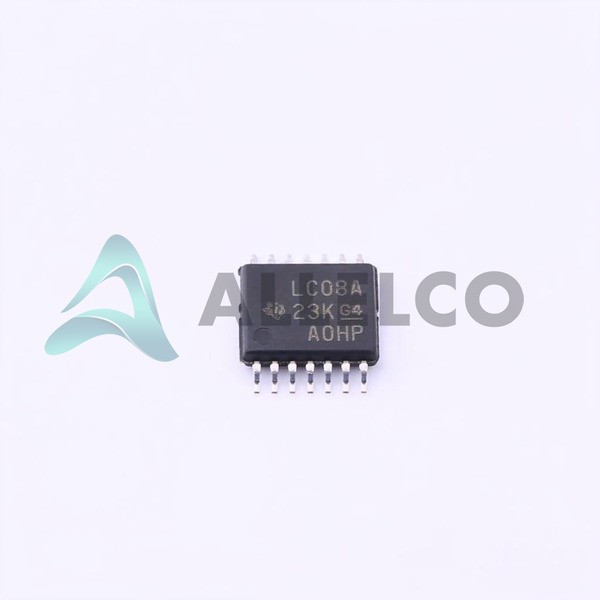

SN74LVC08APW Image
SN74LVC08APW Image - 1SN74LVC08APW Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

SN74LVC08APW - Texas Instruments

Hersteller Artikelnummer
SN74LVC08APW
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-SN74LVC08APW
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC GATE AND 4CH 2-INP 14TSSOP
Verpackung
14-TSSOP
Datenblatt
1.SN74LVC08APW.pdf ...

PCN -Design/Spezifikation

Design 22/Feb/2022.pdf

HTML -Datenblatt

SN54LVC08A, SN74LVC08A.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 102870
  • Einzelpreis: $0.067
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
5+ $0.067 $0.34
50+ $0.065 $3.25
150+ $0.064 $9.60
500+ $0.063 $31.50
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

SN74LVC08APW Tech -Spezifikationen
Texas Instruments - SN74LVC08APW Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - SN74LVC08APW

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsversorgung 1.65V ~ 3.6V
Supplier Device-Gehäuse 14-TSSOP
Serie 74LVC
Verpackung / Gehäuse 14-TSSOP (0.173", 4.40mm Width)
Paket Tube
Betriebstemperatur -40°C ~ 125°C
Anzahl der Eingänge 2
Zahl der Schaltkreise 4
Produkteigenschaften Eigenschaften
Befestigungsart Surface Mount
Max Propagation Delay @ V, Max CL 3.9ns @ 3.3V, 50pF
Logiktyp AND Gate
Eingabelogikpegel - niedrig 0.7V ~ 0.8V
Eingabelogikpegel - hoch 1.7V ~ 2V
Eigenschaften -
Strom - Ruhende (Max) 1 µA
Strom - hoch, niedrig 24mA, 24mA
Grundproduktnummer 74LVC08

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

SN74LVC08APW

Hersteller

Texas Instrumente

Einführung

Der SN74LVC08APW ist ein und Gate -Logik von Texas Instruments, die für eine optimale Leistung bei der Behandlung digitaler Signale entwickelt wurden.

Produktfunktionen und Leistung

Quad-2-Eingang und Tor

Versorgungsspannungsbereich: 1,65 V bis 3,6 V.

Niedriger ruhender Strom: 1 µA

Hoher Ausgangsstrom: 24 mA sowohl hoch als auch niedrig

Eingangslogikpegel niedrig: 0,7 V bis 0,8 V

Eingabelogikpegel hoch: 1,7 V bis 2 V

Maximale Ausbreitungsverzögerung: 3,9 ns bei 3,3 V mit 50 Pfad Last

Betriebstemperatur: -40 ° C bis 125 ° C

Produktvorteile

Niedriger Stromverbrauch verbessert die Akkulaufzeit in tragbaren Anwendungen

Der breite Spannungsbereich erleichtert die Kompatibilität mit neueren digitalen Systemen

Mit hoher Ausgangsantriebsfunktion können mehrere Ladungen fahren

Eine schnelle Ausbreitungsverzögerung verbessert die Zeitleistung in Hochgeschwindigkeitsanwendungen

Wichtige technische Parameter

Spannungsversorgung: 1,65 V bis 3,6 V

Strom Ruhe: 1 µA

Ausgangsstrom hoch, niedrig: 24 mA

Maximale Ausbreitungsverzögerung: 3,9 ns bei 3,3 V, 50pff

Betriebstemperaturbereich: -40 ° C bis 125 ° C

Qualitäts- und Sicherheitsmerkmale

Umfangreich auf Betriebszuverlässigkeit über breite Temperatur- und Spannungsbereiche getestet

Kompatibilität

Kompatibel mit anderen 14-TSSOP-Geräten und Logikfamilien innerhalb des Versorgungsbereichs von 1,65 V bis 3,6 V

Anwendungsbereiche

Datenkommunikation

Signalverarbeitung

Industrielle Elektronik

Unterhaltungselektronik

Produktlebenszyklus

Derzeit aktiv ohne geplante Absetzen

Verfügbarkeit von Ersatz- oder Upgrades, die von Texas Instruments Product Bulletin überwacht werden sollen

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Robuste Temperatur- und Spannungsbetriebsbereiche, wodurch es für harte Umgebungen geeignet ist

Hohe Zuverlässigkeit und geringem Stromverbrauch sorgen für eine langfristige Verwendung in kritischen Anwendungen

Schnelle Schaltfähigkeit ist ideal für digitale Hochgeschwindigkeitssysteme

Universelle Kompatibilität mit TSSOP -Montage vereinfacht die Integration in vorhandene Designs

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments SN74LVC08APW.

Produkteigenschaften SN74LVC08APWT SN74LVC08AMPWREP SN74LVC08APWE4 SN74LVC08APWG4
Artikelnummer SN74LVC08APWT SN74LVC08AMPWREP SN74LVC08APWE4 SN74LVC08APWG4
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Eingabelogikpegel - niedrig - - - -
Eigenschaften - - - Simultaneous Sampling
Eingabelogikpegel - hoch - - - -
Max Propagation Delay @ V, Max CL - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Anzahl der Eingänge - - - 2
Zahl der Schaltkreise - - - -
Spannungsversorgung - - - -
Logiktyp - - - -
Strom - hoch, niedrig - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Strom - Ruhende (Max) - - - -
Serie - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Befestigungsart - Surface Mount Through Hole Surface Mount
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad

SN74LVC08APW Datenblatt PDF

Laden Sie SN74LVC08APW PDF -Datenblätter und Texas Instruments -Dokumentation für SN74LVC08APW - Texas Instruments herunter.

PCN -Design/Spezifikation
Design 22/Feb/2022.pdf
PCN -Verpackung
Reel 10/Jul/2018.pdf Reels 19/Apr/2018.pdf
HTML -Datenblatt
SN54LVC08A, SN74LVC08A.pdf
