ZuhauseProdukteIntegrierte schaltkreise (ICS)Logik-Tore und WechselrichterSN74LVC10APWR

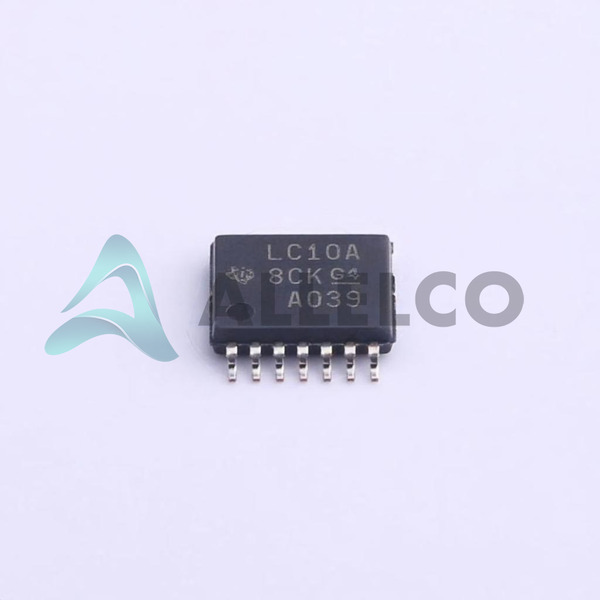

SN74LVC10APWR Image
SN74LVC10APWR Image - 1SN74LVC10APWR Image - 2SN74LVC10APWR Image - 3
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

SN74LVC10APWR - Texas Instruments

Hersteller Artikelnummer
SN74LVC10APWR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-SN74LVC10APWR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC GATE NAND 3CH 3-INP 14TSSOP
Verpackung
14-TSSOP
Datenblatt
1.SN74LVC10APWR.pdf ...

PCN -Design/Spezifikation

Cylindrical Battery Holders.pdf

HTML -Datenblatt

SN74LVC10A.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 378940
  • Einzelpreis: $0.126
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.126 $0.13
10+ $0.102 $1.02
30+ $0.092 $2.76
100+ $0.08 $8.00
500+ $0.074 $37.00
1000+ $0.071 $71.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

SN74LVC10APWR Tech -Spezifikationen
Texas Instruments - SN74LVC10APWR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - SN74LVC10APWR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsversorgung 1.65V ~ 3.6V
Supplier Device-Gehäuse 14-TSSOP
Serie 74LVC
Verpackung / Gehäuse 14-TSSOP (0.173', 4.40mm Width)
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C
Anzahl der Eingänge 3
Zahl der Schaltkreise 3
Produkteigenschaften Eigenschaften
Befestigungsart Surface Mount
Max Propagation Delay @ V, Max CL 4.7ns @ 3.3V, 50pF
Logiktyp NAND Gate
Eingabelogikpegel - niedrig 0.7V ~ 0.8V
Eingabelogikpegel - hoch 1.7V ~ 2V
Eigenschaften -
Strom - Ruhende (Max) 1 µA
Strom - hoch, niedrig 24mA, 24mA
Grundproduktnummer 74LVC10

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

SN74LVC10APWR

Hersteller

Texas Instrumente

Einführung

Das SN74LVC10APWR ist ein dreifacher NAND-Gate-IC für 3-Eingänge, das für den Niederspannungsbetrieb entwickelt wurde.

Produktfunktionen und Leistung

Hochgeschwindigkeitsbetrieb

Niedriger Stromverbrauch

Ausgangsantriebsfähigkeit: 24 mA bei hohen und niedrigen Pegeln

Eingabemitteilbarkeit mit verschiedenen Logikstufen

Produktvorteile

Optimiert für 1,65 V bis 3,6 V Betrieb

Niedriger Ruhestrom von 1 µA Maximierung der Leistungseffizienz

Breiter Betriebstemperaturbereich von -40 ° C bis 125 ° C

Wichtige technische Parameter

Logikart: Nand Gate

Anzahl der Schaltungen: 3

Anzahl der Eingänge pro Kreis: 3

Spannung - Versorgung: 1,65 V bis 3,6 V.

Strom - Ruhe (max): 1 µA

Strom - Ausgang hoch, niedrig: 24 mA, 24 mA

Eingangslogikpegel - niedrig: 0,7 V bis 0,8 V

Eingabelogikpegel - hoch: 1,7 V bis 2 V

Maximale Ausbreitungsverzögerung @ V, Max CL: 4,7 ns bei 3,3 V, mit einer Lastkapazität von 50PF

Qualitäts- und Sicherheitsmerkmale

Robuste Konstruktion für zuverlässige Leistung

Einhaltung der Sicherheits- und Qualitätsstandards der Branche

Kompatibilität

Kompatibel mit anderen Geräten in der 74LVC -Serie

Passt ein 14-TSSOP-Paket, das für Oberflächenmontageaufsätze geeignet ist

Anwendungsbereiche

Verschiedene digitale Anwendungen, einschließlich:

Unterhaltungselektronik

Eingebettete Systeme

Signalverarbeitungseinheiten

Mikrocontroller -Stützschaltungen

Produktlebenszyklus

Produktstatus: aktiv

Kein Hinweis auf die Absetzung

Verfügbarkeit von Ersatz- oder Upgrades aufgrund des aktiven Status erwartet

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Branchenführender Hersteller mit einem Ruf für Qualität und Zuverlässigkeit

Snapshot-Geschwindigkeits-Performance-Verhältnis ideal für schnelle logische Operationen

Betrieb mit geringer Leistung bei energieeffizienten Konstruktionen

Breite Kompatibilität und einfache Integration in Systemdesigns

Unterstützung eines breiten Temperaturbereichs für eine hohe Vielseitigkeit in verschiedenen Umgebungen

Verfügbarkeit in Tape & Rolle (TR) für effiziente Montageprozesse

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments SN74LVC10APWR.

Produkteigenschaften SN74LVC10APWRG4 SN74LVC10APWRE4 SN74LVC10APWT SN74LVC10ADR
Artikelnummer SN74LVC10APWRG4 SN74LVC10APWRE4 SN74LVC10APWT SN74LVC10ADR
Hersteller Luminary Micro / Texas Instruments Luminary Micro / Texas Instruments Texas Instruments Texas Instruments
Strom - Ruhende (Max) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Eigenschaften - - - Simultaneous Sampling
Spannungsversorgung - - - -
Eingabelogikpegel - niedrig - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Eingabelogikpegel - hoch - - - -
Zahl der Schaltkreise - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Befestigungsart - Surface Mount Through Hole Surface Mount
Max Propagation Delay @ V, Max CL - - - -
Strom - hoch, niedrig - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Serie - - - -
Anzahl der Eingänge - - - 2
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Logiktyp - - - -

SN74LVC10APWR Datenblatt PDF

Laden Sie SN74LVC10APWR PDF -Datenblätter und Texas Instruments -Dokumentation für SN74LVC10APWR - Texas Instruments herunter.

PCN -Design/Spezifikation
Cylindrical Battery Holders.pdf
HTML -Datenblatt
SN74LVC10A.pdf
PCN -Verpackung
Reel 10/Jul/2018.pdf Reels 19/Apr/2018.pdf
