Hersteller Teilnummer

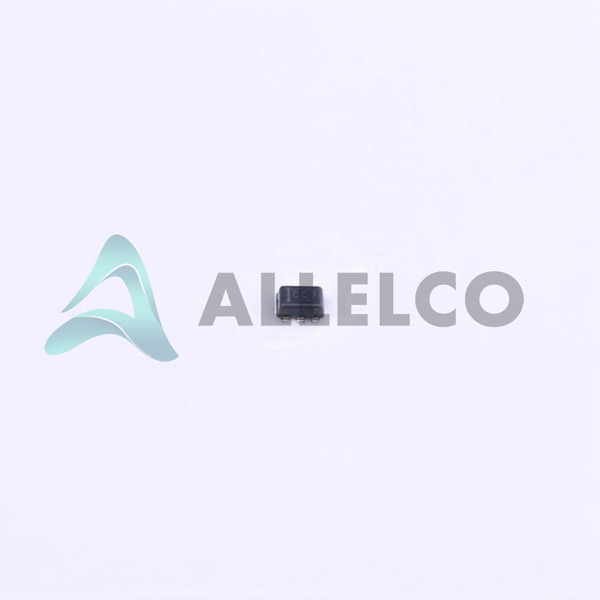

SN74LVC2G04DRLR
Hersteller
Texas Instrumente
Einführung
Der SN74LVC2G04DRLR ist ein integriertes Dual -Wechselrichter -Gate -Schaltkreis aus Texas Instruments, das für Logik -Gate- und Wechselrichteranwendungen mit einem kompakten Oberflächenmontagepaket ausgelegt ist.
Produktfunktionen und Leistung
Logikart: Wechselrichter
Anzahl der Schaltungen: 2
Anzahl der Eingänge: 2
Versorgungsspannungsbereich: 1,65 V bis 5,5 V.
Niedriger ruhender Strom: 10 µA
Hochausgangsstrom: jeweils 32 mA für hohe und niedrige Ausgänge
Niedriger Eingangslogikpegel: 0,7 V bis 0,8 V
Hoher Eingangslogikpegel: 1,7 V bis 2,0 V
Schnelle Ausbreitungsverzögerung: maximal 3,2 ns bei 5 V, 50pff
Temperaturtoleranz: Betrieb zwischen -40 ° C und 125 ° C
Produktvorteile
Die Doppelwechselrichterfunktion in einem kleinen Paket verbessert die Space -Effizienz auf PCBs.
Der breite Bereich der Eingangsspannung verbessert die Kompatibilität mit verschiedenen Logikniveaus in Mischspannungssystemen.
Eine hohe Ausgangsantriebsfunktion kann größere Lasten oder mehr Eingänge pro Ausgang anführen.
Ultra-niedrige ruhende Strom hilft bei der Stromerhaltung, was es für leistungsempfindliche Anwendungen geeignet ist.
Wichtige technische Parameter
Spannungsversorgung: 1,65 V ~ 5,5 V
Strom ruhend (max): 10 µA
Stromausgang hoch, niedrig: 32 mA
Max -Ausbreitungsverzögerung @ V, Max Cl: 3.2ns @ 5v, 50pff
Qualitäts- und Sicherheitsmerkmale
Stabiler Betrieb über einen breiten Betriebstemperaturbereich.
Entspricht der ROHS und den wichtigsten internationalen Sicherheitsstandards für elektronische Komponenten.
Kompatibilität
Kompatibel mit einer breiten Palette von Logikfamilien aufgrund einer einstellbaren Spannungsversorgung.
Anwendungsbereiche
Häufig in Unterhaltungselektronik, Computergeräten, Automatisierungssystemen und tragbaren batteriebetriebenen Geräten eingesetzt, bei denen die Stromversorgung von entscheidender Bedeutung ist.
Produktlebenszyklus
Status: aktiv
Das Produkt ist derzeit ohne sofortige Pläne für die Absage aktiv, und es sind Ersatz oder Upgrades verfügbar.
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Hohe Zuverlässigkeit und Leistungskonsistenz bei extremen Temperaturen.
Vielseitige Kompatibilität der Stromversorgung, die eine einfache Integration in unterschiedliche Schaltungskonstruktionen gewährleistet.
Der ultra-niedrige Stromverbrauch macht es ideal für grüne und leistungsempfindliche Anwendungen.
Die Kompaktpaketgröße erleichtert eine höhere Schaltungsdichte für platzbeschränkte Anwendungen.
