Hersteller Teilnummer

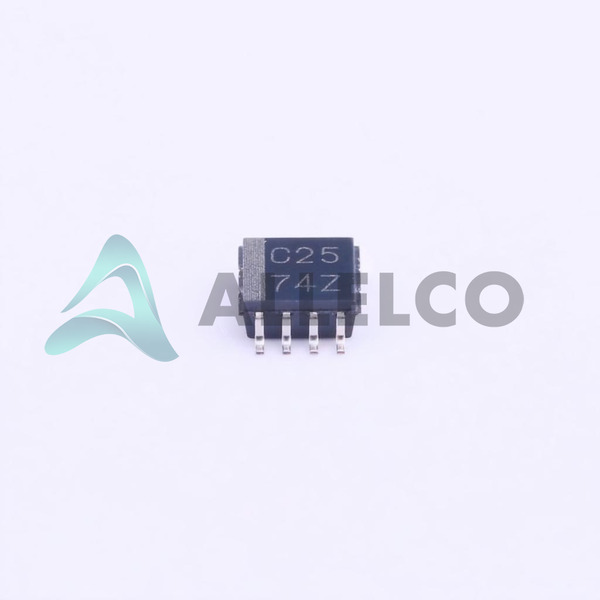

SN74LVC2G125DCTR
Hersteller
Texas Instrumente
Einführung
Der SN74LVC2G125DCTR ist ein zwei nicht invertierender Puffer-/Treiberteil der 74LVC-Serie, der für die Verwendung in logischen Pufferanwendungen ausgelegt ist.
Produktfunktionen und Leistung
Besteht aus zwei Puffer-/Treiberelementen
Integriert 3-Staaten-Ausgänge für die Verbindung zu busorientierten Systemen
Niedriger statischer Stromverbrauch
Hohe Antriebsausgangsströme von 32 mA sowohl hoch als auch niedrig
Breiter Betriebsspannung reichen von 1,65 V und 5,5 V.
Arbeitet über einen verlängerten Temperaturbereich von -40 ° C bis 125 ° C
Produktvorteile
Hohe Antriebsfestigkeit zum Antrieb schwerer Lasten
Flexibilität mit einer Vielzahl von Versorgungsspannungen
3-Staaten-Ausgänge verbessern die Kreislaufflexibilität
Kompatibel mit 5 -V -TTL- und CMOS -Logikfamilien
Wichtige technische Parameter
Logiktyp: Puffer, nicht invertierend
Anzahl der Elemente: 2
Anzahl der Bits pro Element: 1
Stromausgang hoch, niedrig: 32 mA, 32 mA
Spannungsversorgung: 1,65 V bis 5,5 V
Betriebstemperatur: -40 ° C bis 125 ° C
Montagetyp: Oberflächenhalterung
Qualitäts- und Sicherheitsmerkmale
Hohe Zuverlässigkeit und Robustheit in extremen Temperaturumgebungen
Niederlassung mit geringer Leistung unter Leerlaufbedingungen
Kompatibilität
Kompatibel mit verschiedenen Mikroprozessoren und digitalen Systemen
Schnittstellenfunktion mit TTL, CMOs
Anwendungsbereiche
Datenübertragungssysteme
Signalpufferung
Fahrbussleitungen in Computer- und Telekommunikation fahren
Hochgeschwindigkeitslogiksysteme
Produktlebenszyklus
Status: aktiv
Keine aktuellen Pläne für den Absetzen
Upgrades und Austausch sind verfügbar
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Langlebig und zuverlässig für die Verwendung in Hochtemperaturumgebungen
Hochstromgängige Ausgänge für das Fahren mehrerer Ladungen
Niedriger Spannungsbetrieb für batteriebetriebene Anwendungen geeignet
Verbesserte Systemflexibilität mit 3-Staaten-Ausgängen
Breite Kompatibilität mit verschiedenen Logikfamilien
Angeboten in einem kompakten Paket, das für PCBs mit hoher Dichte geeignet ist
