Hersteller Teilnummer

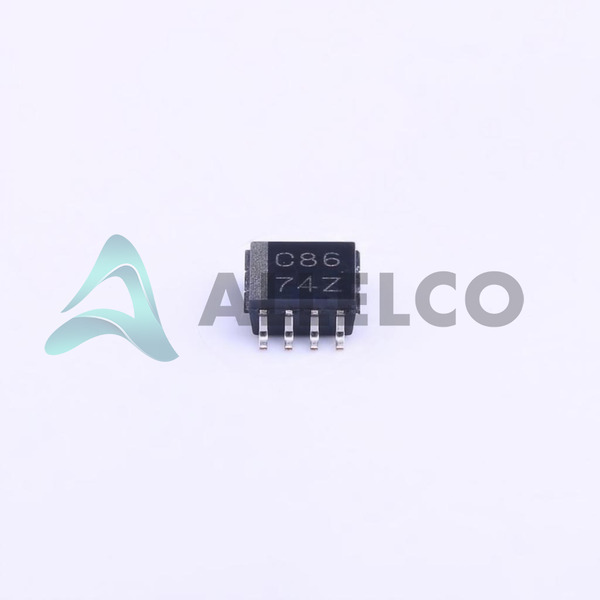

SN74LVC2G86DCTR
Hersteller
Texas Instrumente
Einführung
Das SN74LVC2G86DCTR ist ein Dual-2-Eingang-XOR-Gate aus der 74LVC-Familie von Texas Instruments, das für den Betrieb von 1,65 V bis 5,5 V ausgelegt ist.
Produktfunktionen und Leistung
Exklusives oder Tor mit zwei Eingängen mit zwei Eingängen
Arbeitet von 1,65 V auf 5,5 V.
Niedriger Ruhestrom von 10 µA Maximum
Hoher Ausgangsstrom von 32 mA für sowohl hohe als auch niedrige Zustände
Produktvorteile
Niedriger Spannungsbetrieb verbessert die Kompatibilität mit modernen Mikrocontrollern
Energieeffizientes Design mit minimalem Standby-Stromverbrauch
Hochantriebsfunktion für das Fahren von LEDs oder anderen Lasten geeignet
Wichtige technische Parameter
Logiktyp: xor (exklusiv oder)
Anzahl der Schaltungen: 2
Anzahl der Eingänge: 2
Spannung - Versorgung: 1,65 V bis 5,5 V
Strom - Ruhe (max): 10 µA
Strom - Ausgang hoch, niedrig: 32 mA
Eingangslogikpegel - niedrig: 0,58 V bis 1,65 V
Eingabelogikpegel - hoch: 1,07 V bis 3,85 V.
Max -Ausbreitungsverzögerung @ V, Max Cl: 3.6ns @ 5v, 50pff
Betriebstemperatur: -40 ° C bis 125 ° C
Qualitäts- und Sicherheitsmerkmale
Erweiterter Betriebstemperaturbereich für Zuverlässigkeit unter extremen Bedingungen
Die Einhaltung von ROHS und umweltfreundlichen Produktspezifikationen sorgt für die Umweltfreundlichkeit
Kompatibilität
Kompatibel mit 3,3 V- und 5 -V
Das Oberflächenmontagepaket ermöglicht die Integration in räumlich begrenzte Anwendungen
Anwendungsbereiche
Mikrocontroller -Systeme
Signalverarbeitung
Networking -Geräte
Unterhaltungselektronik
Produktlebenszyklus
Der Produktstatus ist aktiv, ohne Hinweis auf eine bevorstehende Absendung
Austausch oder Upgrades, die in der 74LVC -Produktfamilie in der Regel erhältlich sind
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Die Breitversorgungspannungsbereich sorgt für die Anpassungsfähigkeit an verschiedene Leistungseinstellungen
Mit hoher Ausgangsstromfähigkeit ist es für die direkte Schnittstelle mit Ausgabegeräten geeignet
Niedriger Stromverbrauch ist ideal für batteriebetriebene Anwendungen
Der kleine Paket -Fußabdruck ist für den Sparsparbereich von PCB vorteilhaft
Schnelle Ausbreitungsverzögerung sorgt für Hochgeschwindigkeitsbetrieb für zeitkritische Anwendungen
Der Hersteller Texas Instruments ist bekannt für zuverlässige und langlebige Logikgeräte
