ZuhauseProdukteIntegrierte schaltkreise (ICS)Linear - Verstärker - Instrumentierung, OP -Verstärker, PufferverstärkerTLC2274AID

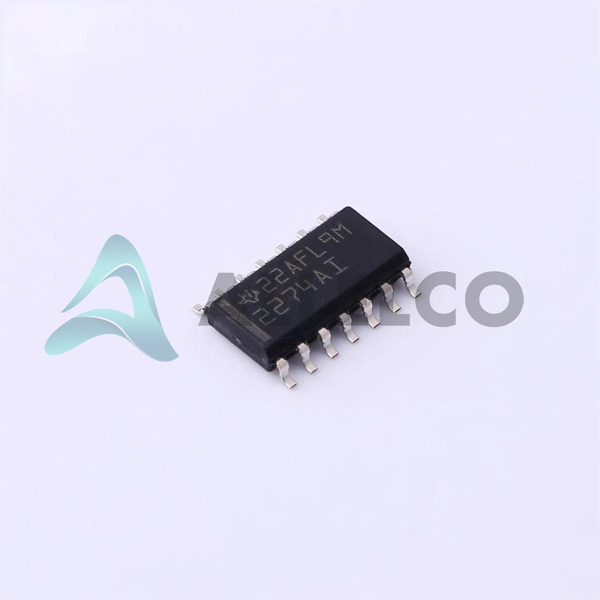

TLC2274AID Image
TLC2274AID Image - 1TLC2274AID Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

TLC2274AID - Texas Instruments

Hersteller Artikelnummer
TLC2274AID
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-TLC2274AID
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC OPAMP GP 4 CIRCUIT 14SOIC
Verpackung
14-SOIC
Datenblatt
1.TLC2274AID.pdf ...

PCN -Baugruppe/Herkunft

Assembly/Fab Site 01/Feb/2023.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 28791
  • Einzelpreis: $3.378
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $3.378 $3.38
10+ $2.934 $29.34
50+ $2.534 $126.70
100+ $2.267 $226.70
500+ $2.144 $1,072.00
1000+ $2.089 $2,089.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

TLC2274AID Tech -Spezifikationen
Texas Instruments - TLC2274AID Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - TLC2274AID

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannung - Versorgungsspanne (min) 4.4 V
Spannung - Versorgungsspanne (max) 16 V
Spannung - Eingangs-Offset 300 µV
Supplier Device-Gehäuse 14-SOIC
Slew Rate 3.6V/µs
Serie -
Verpackung / Gehäuse 14-SOIC (0.154", 3.90mm Width)
Paket Tube
Ausgabetyp Rail-to-Rail
Produkteigenschaften Eigenschaften
Betriebstemperatur -40°C ~ 125°C (TA)
Zahl der Schaltkreise 4
Befestigungsart Surface Mount
Verstärkungsbandbreitenprodukt 2.25 MHz
Strom - Versorgung 4.8mA (x4 Channels)
Strom - Ausgang / Kanal 50 mA
Strom - Eingangsruhe 1 pA
Grundproduktnummer TLC2274
Verstärkertyp General Purpose

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

TLC2274AID

Hersteller

Texas Instrumente

Einführung

Der TLC2274AID ist ein Quad-Betriebsverstärker (OP-Ampere) mit Schienen-zu-Rail-Eingangs- und Ausgangsstadien, die für allgemeine Anwendungen ausgelegt sind.

Produktfunktionen und Leistung

Quad-OP-Am-Am-Konfiguration mit 4 unabhängigen Kanälen

Eingangs- und Ausgabestufen von Rail-to-Rail-Rail-to-Ray

Gewinne Bandbreitenprodukt: 2,25 MHz

Versorgungsspannungsbereich: 4,4 V bis 16 V

Versorgungsstrom: 4,8 mA pro Kanal

Slw -Rate: 3,6 V/μs

Eingangsversatzspannung: 300 μv

Eingangsvorspannungsstrom: 1PA

Ausgangsstrom: 50 mA pro Kanal

Breiter Betriebstemperaturbereich: -40 ° C bis 125 ° C

Produktvorteile

Eingangs- und Ausgangsstadien für Rail-to-Rail-Rail-to-Rail für einen erhöhten Dynamikbereich

Niedriger Stromverbrauch

Hohe Präzision und Stabilität

Vielseitiger allgemeine Op-Ampere für eine Vielzahl von Anwendungen geeignet

Wichtige technische Parameter

Paket: 14-SOIC (0,154 ", 3,90 mm Breite)

Montagetyp: Oberflächenhalterung

Anzahl der Schaltungen: 4

ROHS Compliance: ROHS3 -konform

Qualitäts- und Sicherheitsmerkmale

Strenge Qualitätskontrolle und Tests

Einhaltung der relevanten Branchenstandards und Vorschriften

Kompatibilität

Kompatibel mit einer Vielzahl von elektronischen Schaltungen und Systemen

Anwendungsbereiche

Instrumentierung und Messgeräte

Signalkonditionierung und Verarbeitung

Analoge Steuerungs- und Rückkopplungssysteme

Tragbare und batteriebetriebene Geräte

Produktlebenszyklus

Das TLC2274AID ist ein aktives und weit verbreitetes Produkt von Texas Instruments.

Die Ersatz- oder Upgrade -Optionen können je nach den spezifischen Anwendungsanforderungen verfügbar sein.

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete Leistung und Vielseitigkeit in einer Quad-Op-Am-Configuration

Effizienter und geringem Betriebsbetrieb

Zuverlässiger und qualitativ hochwertiges Design eines vertrauenswürdigen Herstellers

Geeignet für eine Vielzahl von allgemeinen Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments TLC2274AID.

Produkteigenschaften TLC2274AID LTC2755AIUP-16
Artikelnummer TLC2274AID LTC2755AIUP-16
Hersteller Texas Instruments Analog Devices Inc.
Betriebstemperatur -40°C ~ 125°C (TA) -40°C ~ 85°C
Serie - SoftSpan™
Strom - Eingangsruhe 1 pA -
Verstärkertyp General Purpose -
Zahl der Schaltkreise 4 -
Spannung - Versorgungsspanne (max) 16 V -
Verpackung / Gehäuse 14-SOIC (0.154", 3.90mm Width) 64-WFQFN Exposed Pad
Spannung - Eingangs-Offset 300 µV -
Strom - Ausgang / Kanal 50 mA -
Paket Tube Tube
Strom - Versorgung 4.8mA (x4 Channels) -
Slew Rate 3.6V/µs -
Spannung - Versorgungsspanne (min) 4.4 V -
Grundproduktnummer TLC2274 LTC2755
Ausgabetyp Rail-to-Rail Current - Unbuffered
Befestigungsart Surface Mount Surface Mount
Verstärkungsbandbreitenprodukt 2.25 MHz -
Supplier Device-Gehäuse 14-SOIC 64-QFN (9x9)

TLC2274AID Datenblatt PDF

Laden Sie TLC2274AID PDF -Datenblätter und Texas Instruments -Dokumentation für TLC2274AID - Texas Instruments herunter.

Datenblätter
TLC2272x(A) Datasheet.pdf
PCN -Design/Spezifikation
Design 25/Feb/2022.pdf Mult Devices Font 21/Apr/2018.pdf
PCN -Baugruppe/Herkunft
Assembly/Fab Site 01/Feb/2023.pdf
